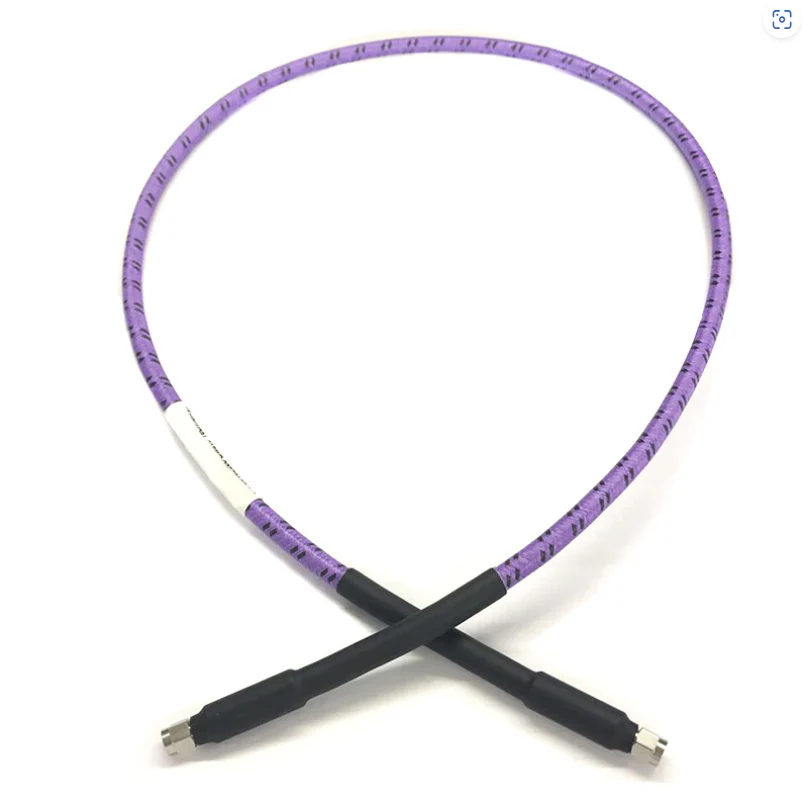

RF Kablo Montajı Nasıl Seçilir



Doğru RF kablo düzeneğinin seçilmesi, telekomünikasyon, radar, test ve ölçüm, havacılık ve endüstriyel sistemler gibi alanlarda güvenilir sinyal iletiminin sağlanması için çok önemlidir . Seçim süreci, elektriksel performans, mekanik özellikler, çevre direnci ve özel uygulama gereksinimlerini dengelemeyi gerektirir . burada bir adım-by-STEP Rehberi vardır;



1. Uygulama gereksinimlerini ve senaryolarını açıklığa kavuşturun

Test ve Ölçüm: Sık bükülme, tekrarlanan bağlantılar ve yüksek hassasiyetli gereksinimler (e . g ., laboratuvar ekipmanı, osiloskoplar) .

Sabit kurulum: Uzun süreli stabilite ve düşük bakım ihtiyaçları .

Zorlu ortamlar: Aşırı sıcaklıklara, nemlere, titreşime veya kimyasallara maruz kalma (E . g ., dış mekan kuleleri, havacılık, endüstriyel makineler) .

Yüksek hareketlilik sistemleri: Hareketli durumlarda esneklik ve dayanıklılık (e . g ., dronlar, robotlar, taşınabilir cihazlar) .



2. Anahtar elektrik performans parametrelerini değerlendirin

A . frekans aralığı

RF kabloları, sinyal kaybının (zayıflama) keskin bir şekilde artar ., kablonun nominal frekansının sisteminizin çalışma aralığını kapsadığından emin olan maksimum çalışma frekansına sahiptir:

Düşük frekans (6 GHz'den az veya eşit): RG 58, RG316 (Tüketici Elektroniğinde yaygın) .

Orta Frekans (6-26 GHz): .086, .141 Yarı esnek ve yarı-sert kablolar .

Yüksek frekans (26-40 GHz): Ultra düşük kayıp genliği ve faz-kararlı koaksiyel kablolar (E . G ., uydu iletişimi için, radar) .

Ultra yüksek frekans (40-110 GHz): Ultra düşük kayıp genliği ve faz-kararlı koaksiyel kablolar (milimetre dalga sistemleri) .

b . zayıflama (sinyal kaybı)

Zayıflatma (DB/FT), uzun mesafeli şanzıman için . frekansı ile artar ve düşük zayıflama kablolarına öncelik verin .

C . empedans eşleştirme

Empedans uyumsuzluğu sinyal yansımasına neden olur, verimliliği azaltır ve parazit oluşturur . Kablonun empedansını sisteminize eşleştirir:

Çoğu RF sistemi (e . g ., askeri, telekomünikasyon, test ekipmanı): 50Ω .

Video / Kablo TV Sistemleri: 75Ω .

Empedansları karıştırmaktan kaçının (E . G ., 75Ω konektörlü 50Ω kablo) .

D . güç kullanma kapasitesi

Kablo, aşırı ısınma veya bozulmayı önlemek için sistemin gücüne (ortalama ve tepe gücü) dayanmalıdır . anahtar faktörler:

Ortalama güç: sürekli güç (e . g ., baz istasyonlarda 100W) .

Tepe güç: kısa darbe gücü (e . g ., radarda kilowatt seviyesi) .

Yüksek sıcaklık ortamlarında dere (e . g ., 60 derecede% 20 indirgeme) .

E . faz stabilitesi

Diferansiyel sinyalleri olanlar gibi faz duyarlı sistemlerde, sıcaklık değişikliklerinden kaynaklanan faz kaymasını en aza indirin veya . Kararlı genlik ve faz özelliklerine sahip kablolar seçin .



3. mekanik özellikleri değerlendirin

A . esneklik

Yüksek esneklik: Sık bükülme gerektiren senaryolar için esnek kablolar kullanın (e . g ., test uçları) .

Düşük esneklik: Kararlılığa ihtiyaç duyan sabit kurulumlar için yarı sert (katı bakır dış iletken) veya yarı esnek kablolar kullanın .

B . dayanıklılık

Bükme yarıçapı: Kablonun performans bozulması olmadan minimum bükülme yarıçapına dayanabileceğinden emin olun .

Aşınma Direnci: Sert endüstriyel ortamlarda sağlam kılıflarla (E . g . g ., paslanmaz çelik naylon örgülü kılıflar) kablolar kullanın .



4. Çevresel Direniş'i düşünün

Kablo, çalışma koşulları altında düzgün çalışmalıdır:

Sıcaklık aralığı: endüstriyel sınıf (-40 derecesi 125 dereceye kadar), havacılık sınıfı (-55 dereceden 165 dereceye kadar) veya yüksek sıcaklıklı süper iletkenler (yüksek sıcaklıklı süper iletkenler (.} g ., ptfe yalıtımına dayanabilir. ) .

Nem Direnci / IP Derecesi: Dış mekan kullanımı su geçirmez kablolar / konektörler gerektirir (E . G ., IP67 / IP68 N-tipi konektörler) .

Kimyasal Direnç / UV direnç: Yağ, yakıt veya güneş ışığına maruz kalan senaryolar için (E . G ., kimyasal direnç için etilen-tetrafluoroetilen kopolimer kılıflar; dış mekan kullanımı için UV stabilize PVC) .

Titreşim / Şok Direnci: Askeri / Havacılık Uygulamaları, sağlam koruma ve gerinim rahatlama ile kablolar gerektirir (E . g ., MIL-DTL -17 standartlarını karşılamak .



5. Uyumlu konektörleri seçin

Konektörler, düşük yerleştirme kaybı ve güvenilir bağlantı ile kablo ve ekipman arayüzüyle eşleşmelidir:

Ortak tipler: SMA (18 GHz'e kadar), N tipi (18 GHz'e kadar, yüksek güç), TNC (titreşime dirençli), BNC (düşük frekans, hızlı bağlantı), 2. 92mm (40 GHz'e kadar), 1.85mm (67 GHz).

Özellikler: Kıvrık, lehim veya sıkıştırma konektörlerini seçin, zorlu ortamlarda . kurulum ihtiyaçlarına dayalı olarak pirinç olanlar üzerinde paslanmaz çelik konektörler seçin .

Cinsiyet ve Polarite: Erkek / dişi uçların ekipmanla eşleşmesini sağlayın (E . G ., SMA erkek ila N-tipi dişi) .



6. bakiye maliyeti ve güvenilirliği

Yüksek performanslı kablolar (e . g ., gümüş kaplama iletkenler, köpüklü PTFE / düşük yoğunluklu PTFE) daha pahalıdır, ancak daha düşük kayıp ve daha uzun ömrü vardır (kritik sistemler için uygun) .

Ekonomik seçenekler (e . g ., gümüş-kapak kaplı çelik, kalaylı bakır örgü, PVC kılıfları) düşük frekanslı, E . g .} g ., tüketici elektroniği) ., tüketici elektroniği) ., tüketici elektroniği) ., tüketici elektroniği) ., tüketici elektroniği)

Güvenlik açısından kritik uygulamalar için (e . g ., tıbbi ekipman, havacılık), . maliyet üzerindeki güvenilirliğe öncelik verin



Anahtar adımların özeti

Uygulama senaryosunu netleştirin (sabit / mobil, iç / dış mekan, frekans aralığı) .

Eşleşen elektriksel özellikler (empedans, güç, zayıflama) .

Uygun mekanik özellikleri seçin (esneklik, boyut, dayanıklılık) .

Çevresel Direnç (Sıcaklık, Nem, Kimyasallar) .

Uyumlu konektörleri seçin .

Denge Performansı, Maliyet ve Güvenilirlik .



Bu adımları izleyerek, özel ihtiyaçlarınız için sinyal bütünlüğünü ve uzun ömürlülüğünü optimize eden bir RF kablo düzeneği seçebilirsiniz .
