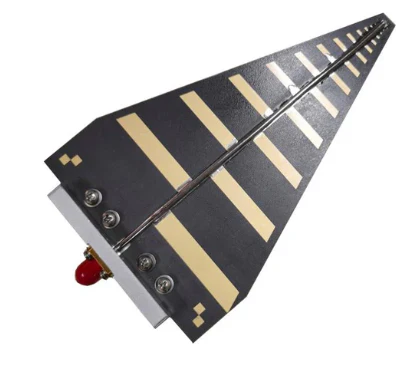

Logaritmik periyodik antenler nasıl çalışır?

Tasarım ve Yapı

1. ** Eleman konfigürasyonu **: LPA'lar periyodik bir şekilde düzenlenmiş çoklu elementlerden (genellikle dipol benzeri) oluşur . Elementler logaritmik olarak aralıklıdır, yani anten boyunca hareket ederken belirli bir oran artar. etkili bir şekilde .

2. ** Birden fazla eleman **: anten tipik olarak, her çiftin belirli bir frekansta rezonansa girecek şekilde tasarlandığı birkaç öğe içerir . Elementler genellikle boyut olarak koniktir ve her biri farklı bir uzunlukta düzenlenir, böylece her biri {{{2} 'nin dalga boylarına karşılık gelir, böylece {{{

3. ** Besleme Mekanizması **: Besleme noktası genellikle dizinin arkasında bulunur, . elemanlara güç besleyen bir iletim hattı ile tasarım, çoklu frekans bantlarının giriş sinyali tarafından verimli bir şekilde uyarılmasına izin verir .

İşletme ilkesi

1. ** Geniş bant performansı **: LPA'lar, yapıları nedeniyle doğal olarak geniş banttır . Her öğe, antenin ayarlanmaya gerek kalmadan geniş bir aralıkta etkili bir şekilde çalışmasına izin veren farklı frekanslarda rezonansa girebilir.

2. ** logaritmik aralık **: elemanların logaritmik aralığı, frekans arttıkça, elemanların boyut ve aralığı arttığı anlamına gelir . Bu, antenin tüm frekans aralığında tutarlı performansı korumasını sağlar .}

3. ** radyasyon paterni **: LPA'lar tipik olarak, belirli uygulamalar için optimize edilebilen yönlü bir radyasyon paternine sahiptir . Desen, çalışma frekansı aralığında nispeten kararlı kalır ve öngörülebilir kazanç ve yönlülük sağlar .}

4. ** Empedans eşleştirme **: LPA'nın tasarımı, frekans aralığında iyi empedans eşleşmesini sağlamaya yardımcı olur, bu da yansımayı en aza indirir ve güç aktarımını en üst düzeye çıkarır .

Başvuru

Logaritmik periyodik antenler, çok yönlülükleri nedeniyle çeşitli uygulamalarda yaygın olarak kullanılmaktadır:

- ** İletişim Sistemleri **: TV yayıncılığı ve mobil iletişim gibi geniş bant genişliği gerektiren iletişim sistemleri için idealdir .
- ** Radar Sistemleri **: Geniş bir frekans aralığında çalışma yetenekleri onları radar uygulamaları için uygun hale getirir .
- ** Test ve ölçüm **: Genellikle geniş bir frekans tepkisinin gerekli olduğu test ekipmanlarında kullanılırlar .

Özetle, logaritmik periyodik antenler, geniş bant performansı elde etmek için benzersiz yapılarını ve element düzenlemelerini kullanarak birçok telekomünikasyonda ve elektronik uygulamalarda değerli hale getirir .
