Yagi antenleri ile log-periyodik antenler arasındaki fark nedir?

Yagi antenleri (yagi-uda antenleri) ve log-periyodik antenler hem yönlü, son ateş antenleridir, ancak farklı çalışma prensipleri nedeniyle tasarım, performans ve uygulamalarda önemli ölçüde farklılık gösterirler. Aşağıda anahtar boyutlar arasında ayrıntılı bir karşılaştırma bulunmaktadır:



1. Yapısal Tasarım

Yagi antenleri

Birtahrikli eleman(besleme hattına bağlı aktif radyatör), birreflektör(tahrik edilen elemandan daha uzun) ve çokluyönetmenler(tahrik edilen elemandan daha kısa).

Elemanlar düz bir çizgide düzenlenir, reflektör tahrik edilen elemanın arkasındaki ve ön taraftaki yönetmenler.

Tipik olarak az sayıda öğeye (örneğin, 1 reflektör + 1 tahrikli eleman + 3 - 10 yönetmen), yapıyı kompakt hale getirir.

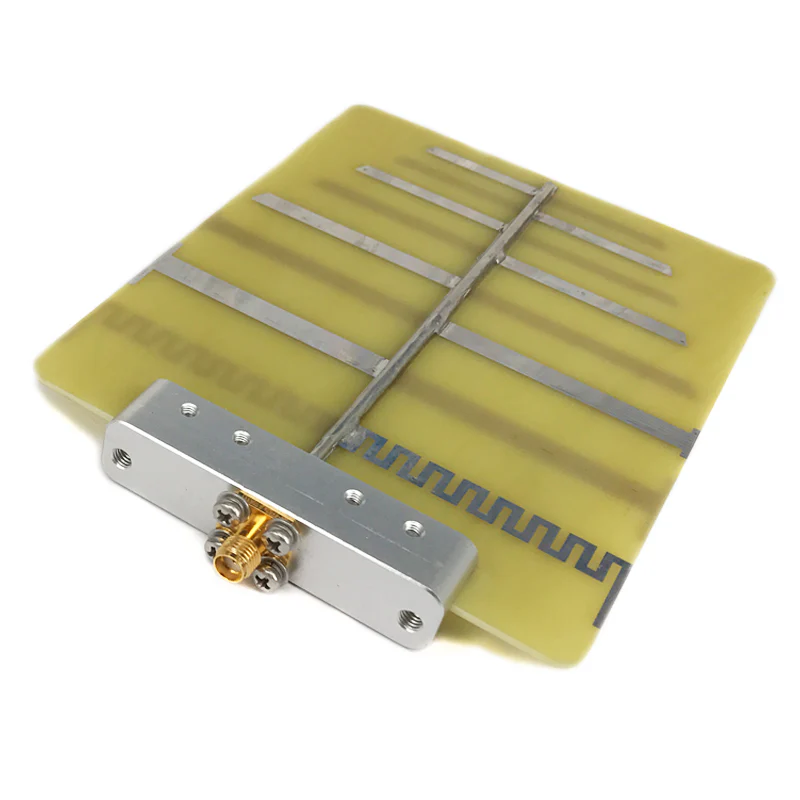

Log-periyodik antenler

Bir diziden oluşurDipol benzeri unsurlar(振子) Yavaş yavaş artan uzunluklarla, merkezi bir patlama veya besleme hattı boyunca düzenlenmiş.

Eleman uzunlukları ve aralıkları birlog-periyodik ilişki: ardışık eleman uzunlukları ve mesafelerinin oranı sabittir (örneğin τ=ln +1=dn dn +1, burada τ<1).

Geniş bant genişliği elde etmek için daha fazla öğe (genellikle 10 - 30+) gerektirir, bu da daha uzun, daha karmaşık bir yapıya neden olur.



2. İşletme prensibi

Yagi antenleri

Rezonant tasarım: Her eleman (reflektör, tahrikli eleman, yönetmenler) belirli bir frekansa ayarlanır (hedef dalga boyunda rezonans). Reflektör ve yönetmenler radyasyonu bir yöne (yönetmenlere doğru) odaklamak için tahrikli eleman ile etkileşime girer.

Radyasyon, ileri yönde (yönetmenlere doğru) yapıcı parazit ve ters yönde yıkıcı parazit (reflektör tarafından engellenir) ile arttırılır.

Log-periyodik antenler

Rezonant Olmayan Tasarım: Belirli bir frekansa tek bir öğe ayarlanmaz. Bunun yerine, herhangi bir frekansta, yalnızca bir eleman alt kümesi (uzunluğu bu frekans için λ/2 olanlar) aktif olarak radyasyona katkıda bulunur.

Log-periyodik oranı τ, antenin performansının logaritmik bir frekans ölçeğinde periyodik olarak tekrarlanmasını sağlar ve geniş bir bantta tutarlı bir çalışma sağlar.



3. Bant genişliği

BuEn kritik fark:

Yagi antenleri: Dar bant genişliği (tipik olarak merkez frekansının% 10-20'i). Performans bu aralığın dışında hızla bozulur, çünkü rezonans elemanları sadece belirli bir dalga boyu için optimize edilir.

Log-periyodik antenler: Ultra genişlik bant genişliği (genellikle birden fazla oktav, örneğin, 1:10 veya daha geniş frekans oranlarını kapsar). Farklı dalga boylarına uyum sağlayan log-periyodik eleman düzenlemesi nedeniyle tüm bantlarında kararlı performansı korurlar.



4. Kazanç

Yagi antenleri: Dar bant genişliği içinde yüksek kazanç (tipik olarak 5-15 DBI). Müdür sayısı ile kazanç artar (daha fazla yönetmen=daha yüksek kazanç, ancak daha dar bant genişliği).

Log-periyodik antenler: Geniş bantlarında orta ama istikrarlı bir kazanç (tipik olarak 3-10 DBI). Kazanç frekansla çok az değişir, bu da onları çok bant uygulamaları için güvenilir hale getirir.



5. Yönlülük

İkisi deYönlü (son ateş) antenler, çoğu enerjiyi tek birincil yönde yaymak:

Yagi antenleri: Dar bir ana lob (düşük ışın genişliği) ve düşük yan loblarla çok keskin bir yönlendirme, onları son derece odaklanmış hale getirir.

Log-periyodik antenler: Yagi'den biraz daha geniş bir ana lob ile orta derecede yönlendirme, ancak bu ışın genişliği geniş frekans aralığında sabit kalır.



6. Uygulamalar

Bant genişliğindeki temel ayrım kullanım durumlarını yönlendirir:

Yagi antenleri: İçin idealdar bant, sabit frekans uygulamalarıYüksek kazanç ve keskin yönlülüğün önceliklendirildiği yerlerde, örneğin:

TV/Radyo Yayın Resepsiyonu (örn., UHF/VHF TV antenleri).

Noktadan noktaya iletişim (örn., Kırsal İnternet için mikrodalga bağlantıları).

Amatör radyo (HF/VHF bantları) ve radar sistemleri.

Log-periyodik antenler: İçin tercih edildiGeniş Bant UygulamalarıAşağıdakiler gibi birden çok frekansta kapsama alanı gerektirir:

Değişen frekanslarda çalışması gereken iletişim sistemleri (askeri, acil servis).

EMC (elektromanyetik uyumluluk) testi (geniş bantlardaki paraziti tespit etmek için).

Mikrodalga alıcılarına/vericilere kısa dalga (örn. Spektrum analizörleri, radyo astronomisi).



Özet tablo

Karakteristik	Yagi anteni	Log-periyodik anten
Yapı	Tahrik Elemanı + 1 Reflektör + Birkaç Direktör	Ölçekli dipoller serisi (log-periyodik oran)
Bant genişliği	Dar (merkez frekansının% 10-20'i)	Geniş (birden fazla oktav, örneğin, 1:10)
Kazanmak	Yüksek (5-15 DBI) ancak frekansa bağlı	Orta (3-10 DBI) ve bant boyunca kararlı
Yönlendirme	Keskin (dar ana lob, düşük yan loblar)	Orta (daha geniş ana lob, bant üzerinde kararlı)
İşletme ilkesi	Rezonant (belirli dalga boyuna ayarlanmış)	Rezonant olmayan (değişen dalga boylarına uyum sağlar)
Tipik uygulamalar	Sabit frekanslı TV, noktadan noktaya bağlantılar	Geniş bant iletişimi, EMC testi



Kısacası, Yagi dar bant, yüksek kazançlı senaryolarda mükemmel olurken, log-periyodik antenler geniş bant esnekliği için vazgeçilmezdir.
