Yarı sert ve yarı esnek kablolar arasındaki farklar nedir?



Yarı sert ve yarı esnek kablolar arasında karşılaştırma

Hem yarı sert hem de yarı esnek kablolar, yüksek ve düşük frekanslı iletişim senaryolarında yaygın olarak kullanılmaktadır, ancak yapı, esneklik, performans ve uygulama senaryolarında önemli ölçüde farklılık gösterir . Aşağıdaki ayrıntılı bir karşılaştırmadır:



1. yapısal tasarım

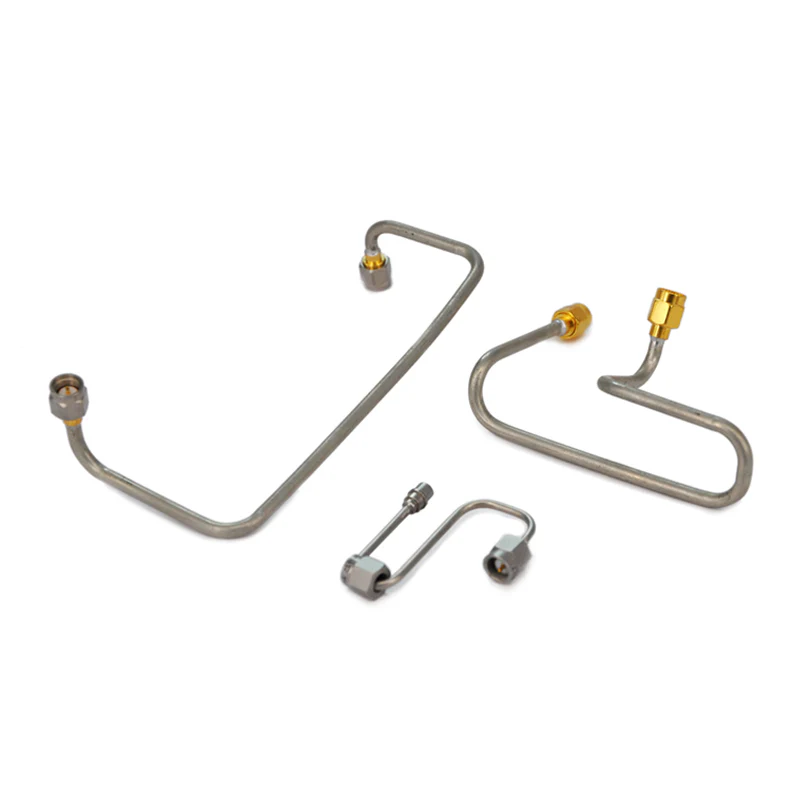

Yarı sert kablolar
Dış iletken, sabit bir çapa sahip katı, bükülebilir olmayan bir malzemeden (genellikle bakır) yapılmıştır; İç iletken, bir dielektrik malzeme (e . g ., ptfe) . ile merkezi olarak desteklenir.
Oluşturulduktan sonra sabit bir şekli korur ve özel araçlar olmadan kolayca bükülemez veya yeniden şekillendirilemez .

Yarı esnek kablolar
Dış iletken, tüm örgülü tabakalarla kalaylı olan örgülü bir yapıya sahiptir, bu da onu yarı sert kabloların katı dış iletkeninden daha deformeken . İç iletken, bir dielektrik malzeme tarafından da desteklenir, ancak örgülü yapı, tekrarlanan bükülmeye ve basit araçlara . şekillendirmeye izin verir .



2. esneklik karşılaştırması

Yarı sert kablolar
Yüksek sertliğe sahiptirler, oluşumdan sonra şekillerini koruyarak ve bükülmeye güçlü bir direnç gösteren . Profesyonel araçlar olmadan bükülme zorlama dış iletkene zarar verebilir ve performans bozulmasına yol açabilir .

Yarı esnek kablolar
Kalıcı hasar olmadan engellerin etrafında tekrarlanan bükülme, sarılma veya yönlendirmeye izin veren ılımlı esneklik sunarlar . Esneklikleri sert ve tamamen esnek kablolar arasında yer alır .



3. elektrik performans parametreleri

Parametre	Yarı sert kablolar	Yarı esnek kablolar
Empedans istikrarı	Mükemmel - Sabit geometri, tüm frekanslarda tutarlı empedans sağlar .	İyi ama yarı sert - örgülü dış iletkenler, son derece yüksek frekanslarda hafif empedans dalgalanmalarına neden olabilir .
Kayıp	Katı dış iletkenin pürüzsüz yüzeyi nedeniyle özellikle mikrodalga bantlarında (100+ GHz'e kadar) düşük yerleştirme kaybı .	Örgülü dış iletkendeki küçük boşluklar ve yüzey düzensizlikleri nedeniyle, özellikle yüksek frekanslarda yarı sertten daha yüksek ekleme kaybı .
Koruma etkinliği	Mükemmel (tipik olarak> 100 dB) . Katı dış iletken EMI ve RFI .	İyi (tipik olarak 80 dB), ancak örgülü iletkendeki yarı rigid . boşluklarından daha düşük küçük EMI sızıntısına neden olabilir .
Güç kullanma kapasitesi	Daha yüksek katı iletkenler, yüksek güçlü senaryolar için uygun, verimli ısı dağılmasına sahiptir .	Örgülü iletkenlerin düşük - zayıf termal iletkenliği güç kapasitesini sınırlar .



4. uygulama senaryoları

Yarı sert kablolar
Sıkı stabilite ve düşük kayıp gerektiren yüksek frekanslı, yüksek hassasiyetli senaryolar için uygun gibi:

Havacılık ve savunma sistemleri (radar, uydu iletişimi);

Mikrodalga test ekipmanı (vektör ağ analizörleri, sinyal jeneratörleri);

Tıbbi cihazlar (MRI makineleri, mikrodalga terapi sistemleri);

Sabit uzunluklara sahip kalıcı kurulumlar (e . g ., baz istasyonu anten besleyicileri) .

Yarı esnek kablolar
İyi performansla ılımlı esnekliğe ihtiyaç duyan senaryolar için uygun şekilde:

Taşınabilir test kurulumları (e . g ., enstrümanlar ve dutlar arasındaki bağlantılar);

Kapalı RF sistemleri (WiFi yönlendiricileri, hücresel sinyal güçlendiriciler);

Ara sıra yeniden yapılandırma gerektiren senaryolar (e . g ., laboratuvar prototip gelişimi);

RF anahtar matrislerinde dahili bağlantılar .

Özet

Yarı sert kablolar yüksek performanslı, sabit takma senaryolarında mükemmel, üstün stabilite ve düşük kayıp sunan . yarı esnek kablolar, iyi performans, dengeleme işlevleri ve kullanılabilirlik ile orta derecede esneklik gerektiren senaryolarda daha avantajlıdır .



Ek Notlar: Maliyet ve Bakım Farklılıkları

Yarı sert kablolar:
Katı bakır dış iletken nedeniyle daha yüksek üretim maliyetleri ve . kurulum ve bakımı için uzmanlaşmış araçlara ihtiyaç duyulması daha karmaşıktır (profesyonel operatörler gerektirir) . Bununla birlikte, istikrarlı performansları, yaşlanmaya karşı dirençleri, uzun vadeli maliyetlerle sonuçlanarak, bunları daha düşük güvenilirlik gereksinimleri ile uygun hale getirir {{3} {

Yarı esnek kablolar:
Örgülü dış iletkenler için daha basit üretim süreçleri nedeniyle daha düşük maliyetler ve özel şekillendirme araçlarına gerek yok . Ayrıca, manuel bükülebilirliği bakım ve yeniden yapılandırma maliyetlerini azaltır, bu da onları sık ayarlamalar veya bütçe kısıtlamaları gerektiren senaryolar için ideal hale getirir .



Uzatma: Tamamen esnek kablolarla kısa karşılaştırma

"Yarı esnek" konumlandırmayı daha iyi anlamak için, tamamen esnek kablolarla kısa bir karşılaştırma yararlıdır:
Tamamen esnek kablolar, tipik olarak ince bakır iplikçiklerden (çok az veya hiç teneke olmadan) örtülmüş dış iletkenler, bükme veya hatta düğümleme için aşırı esneklik sunar . Bununla birlikte, elektriksel performansları (E . g {.}}}}}}}}}}}}}, empedans stabilitesi, düşük-dquing, düşük-dquation'dan daha düşüktür, Semi-flokasyon stabiliteleri), Semi-Flecable-Frifing-dquation, Semi-fleks mümkün olan kortu, düşük dquating, Semi-fleks mümkün olan, smii-flecaby-dquation, semi-fleks mümkün olan kotasyondan daha düşüktür. Yüksek esneklik ihtiyaçları ile (E . g ., kulaklık kabloları, küçük cihazlarda dahili bağlantılar) .
Yarı esnek kablolar esneklik ve performans arasında bir denge kurar, yarı sert (yüksek performans ancak ayarlanamayan) ve tamamen esnek (yüksek esneklik ancak daha zayıf performans) kablolar arasındaki boşluğu doldurur .
