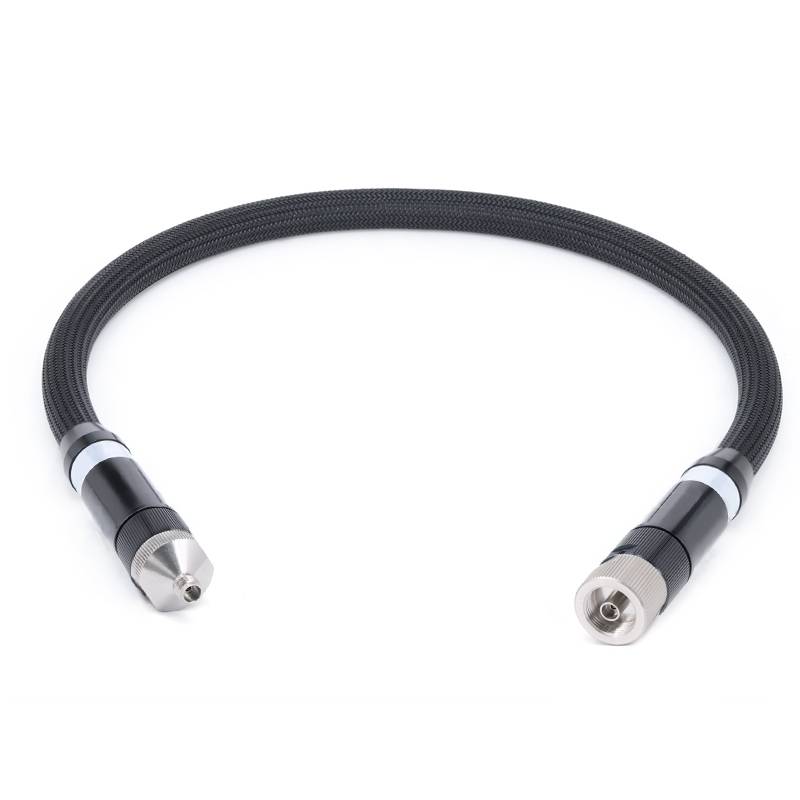

Neden Vektör Ağ Analizörü (VNA) Test kabloları genellikle pahalıdır



Vektör Ağ Analizörü (VNA) test kablolarının yüksek maliyeti, diğer faktörlerin yanı sıra, katı performans gereksinimlerinden, özel malzemelerden, hassas üretim süreçlerinden ve katı kalite kontrolünden kaynaklanmaktadır . İşte yüksek maliyetlerini yönlendiren temel faktörlerin ayrıntılı bir analizidir:

1. Son derece yüksek performanslı endeks gereksinimleri

VNA testi kabloları yüksek frekanslı aralıklarda (tipik olarak MHz'den yüzlerce GHz'den) çalışır ve S parametreleri, ekleme kaybı, dönüş kaybı ve faz stabilitesi gibi parametrelerin doğru ölçülmesini sağlamak için son derece yüksek sinyal bütünlüğünü korumalıdır .

Temel performans gereksinimleri şunları içerir:

Düşük yerleştirme kaybı: Yüksek frekanslı bantlarda (e . g {.,> 18 GHz), küçük dirençli veya dielektrik kayıpları bile ölçüm sonuçlarına müdahale edebilir . kablolar, düşük dirençli iletkenler ve düşük dielektrikler kullanmak için . kayıpları en aza indirmek için gerekir {{7}

Yüksek getiri kaybı (empedans eşleştirme): VNA ölçümleri sinyal yansımalarına son derece duyarlıdır . kablolar, tüm uzunluk ve frekans aralığında . Herhangi bir empedans uyumsuzluğu boyunca minimal varyasyon ile kesin bir karakteristik empedans (genellikle 50Ω) korumalıdır, bu nedenle herhangi bir empedans uyumsuzluğu, bu nedenle, iletkenlerin ve dielektriklerin boyutsal toleransları ve dielektriklerin, iletkenlerin ve dielektriklerin boyutsal toleranslarına ulaşması gerekir ( inç).

Faz stabilitesi: Kablo hareketinden (bükülme gibi) neden olan faz kaymaları veya sıcaklık değişiklikleri ihmal edilebilir olmalıdır . Bu, fazı stabilize etmek için özel tasarımlar (helisel olarak yaralanmış iç iletkenler gibi) gerektirir, böylece karmaşıklığı arttırır .

Elektromanyetik parazit (EMI)/Radyo Frekansı Girişim (RFI) Kalkanı: Dış parazit ve sinyal sızıntısını önlemek için, kablolar çok katmanlı ekranlama kullanın (bakır örgü + alüminyum folyo + iletken polimer gibi), bu da malzeme ve işçilik maliyetlerini arttırır .



2. özel malzemeler

VNA kablolarında kullanılan malzemeler, yüksek frekanslı performans ve stabilite gereksinimlerini karşılamak için dikkatle seçilmiştir:

İletkenler: Yüksek saflıkta oksijensiz bakır veya gümüş kaplama/altın kaplama bakır, yüksek frekanslarda cilt etkisi kayıplarını azaltmak için kullanılır . altın kaplama (maliyetli ancak yüksek korozyona dirençli) genellikle konektörler ve iç iletkenler için kullanılır .}}} kullanılır.

Dielektrik: Genişletilmiş PTFE gibi düşük kayıp, oldukça kararlı dielektrikler gereklidir . Bu malzemeler, sıcaklık ve frekanstaki değişikliklerle empedans stabilitesini koruyabilen düşük ve kararlı bir dielektrik sabitine (εr) sahiptir, ancak .

Kümeleme: Dayanıklı ancak esnek malzemeler (floropolimerler, poliüretan veya naylon örgüler gibi), mekanik strese (bükme, aşınma) ve aşırı sıcaklıklara (+150 derece) dayanmak için kullanılır .} . derecesi, bu malzemeler sıralı PVC . derecesine kadar bu malzemelerden çok daha pahalıdır.



3. hassas imalat ve süreç tasarımı

VNA kablolarının tasarımı ve üretimi mikrometre düzeyinde hassasiyet gerektirir:

Boyutsal toleranslar: İç iletkenlerin, dielektriklerin ve dış kalkanların geometrilerinin, empedans değişikliklerini önlemek için eşit olması gerekir . Örneğin, iç ve dış iletkenlerin (eksantrikliğin neden olduğu yansımaları önlemek için) mikrometre aralığında . kontrol edilmelidir.

Karmaşık yapılar: Birçok yüksek frekanslı kablo, ağırlık ve kaybı azaltmak için 塑形 faz stabilitesi ve düşük yoğunluklu PTFE yapıları gibi gelişmiş tasarımları benimser .

Yüksek hassasiyetli manuel montaj: Ultra yüksek frekanslı kabloların (konektörler gibi) kritik bileşenleri, işgücü maliyetlerini artıran özellikleri karşılamak için manuel montaj ve hata ayıklama gerektirebilir .



4. Yüksek performanslı konektörler

Konektörler VNA kablolarının kritik bir parçasıdır ve kötü performans gösteren konektörler, önemli bir ölçüm hatası kaynağı olabilir .:

Hassas işleme: Konektörler (SMA, 3. 5 mm, 2.4 mm, 1.85 mm), yüksek dereceli pirinç veya berilyum bakırdan (yay benzeri özellikleri olan) ± 0.0001 inç içinde kontrol edilen toleranslar ile işlenir.

Kaplama tedavisi: Altın veya Rodyum Kaplama (5-50 mikroinç kalınlığında) düşük temas direnci, korozyon direnci ve tekrarlanabilir çiftleşme performansı (kalibrasyon için çok önemli) .

Test ve Doğrulama: Her konektörün voltaj ayakta durma dalgası (VSWR), yerleştirme kaybı ve mekanik dayanıklılık (binlerce yerleştirme/ekstraksiyon döngüsü) için test edilmesi gerekir, bu da üretim süresini arttırır .



5. Çevresel dayanıklılık

VNA kablolarının laboratuvar, fabrika veya saha testindeki sert koşullara dayanması gerekir:

Esneklik ve sağlamlık: Performansta bozulmadan tekrarlanan bükülme, bükülme ve aşınmaya dayanmalıdırlar . Bu, gelişmiş dahili destek tasarımları ve dayanıklı kılıf gerektirir .

Sıcaklık ve hava durumu direnci: Malzemeler geniş bir sıcaklık aralığı, nemli ortamlar ve kimyasallara maruz kalma (yağlar ve çözücüler gibi) altında stabil kalmalıdır . Bu nedenle, pahalı mühendislik plastikleri ve elastomerler kullanılır
