RF yükleri RF empedans eşleştirme ağlarında kullanılabilir mi?

Radyo frekansı (RF) mühendisliği alanında empedans uyumu, bir kaynak ile yük arasında maksimum güç aktarımını sağlayan kritik bir kavramdır. RF yükleri ise RF enerjisini geri yansıtmadan absorbe edecek şekilde tasarlanmış bileşenlerdir. Ortaya çıkan yaygın bir soru, RF yüklerinin RF empedans eşleştirme ağlarında kullanılıp kullanılamayacağıdır. Bu blog yazısında RF yükleri tedarikçisi olarak uzmanlığımızdan yararlanarak bu konuyu derinlemesine inceleyeceğiz.

RF Empedans Eşleştirme Ağlarını Anlamak

Empedans eşleştirme ağlarında RF yüklerinin kullanımına geçmeden önce empedans eşleştirme ağlarının ne olduğunu ve neden önemli olduklarını anlamak önemlidir. Bir RF sisteminde kaynak ve yük genellikle farklı empedans değerlerine sahiptir. Kaynak empedansı ile yük empedansı arasında bir uyumsuzluk olduğunda RF gücünün bir kısmı kaynağa geri yansıtılır. Bu yansıma, güç aktarım verimliliğinin azalması, sinyal bozulması ve kaynak ekipmanında potansiyel hasar gibi çeşitli sorunlara neden olabilir.

Empedans eşleştirme ağları, yükün empedansını kaynağın empedansına uyacak şekilde dönüştürmek üzere tasarlanmış devrelerdir. Bu ağlar tipik olarak indüktörler, kapasitörler ve dirençler gibi pasif bileşenlerden oluşur. Bu bileşenlerin değerlerini dikkatli bir şekilde seçerek mühendisler, kaynağa karakteristik empedansına eşit bir empedans sunan bir ağ oluşturabilir ve böylece güç aktarımını maksimuma çıkarabilir.

RF Yüklerinin Rolü

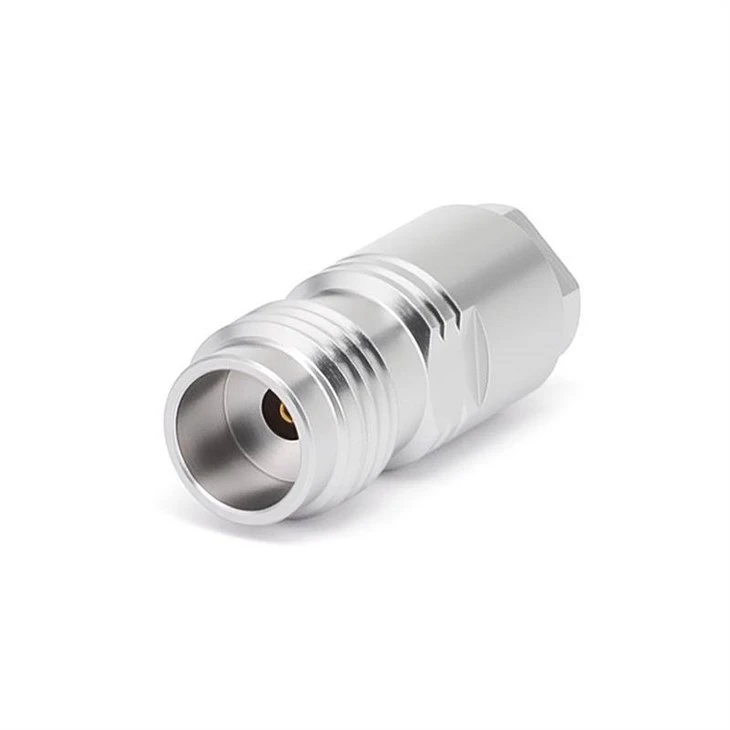

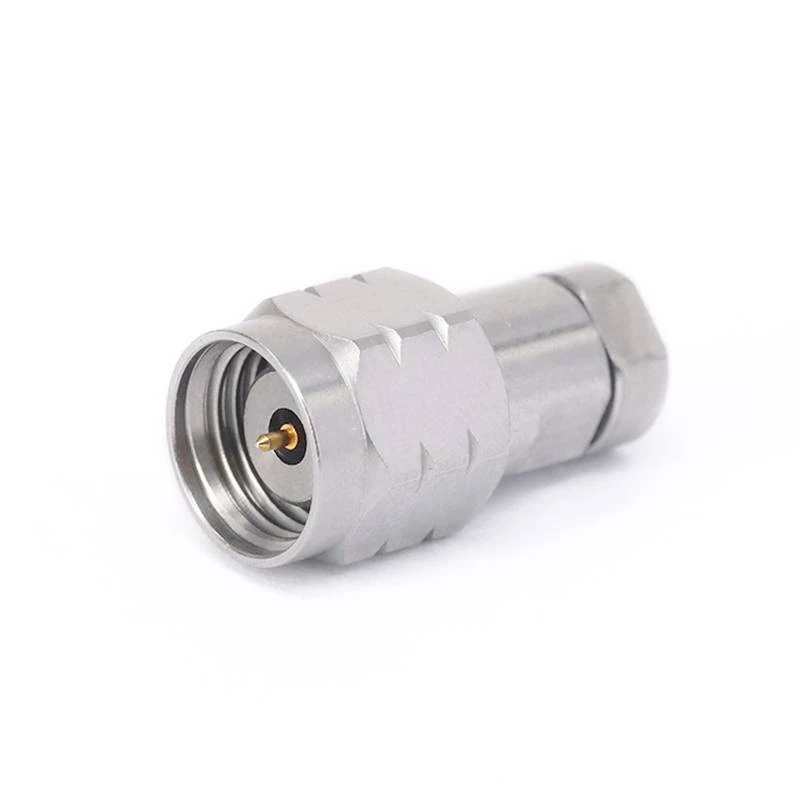

RF yükleri, RF enerjisini absorbe etmek üzere tasarlanmış pasif bileşenlerdir. Tipik olarak RF sinyalleri için bilinen bir empedans sonlandırması sağladıkları test ve ölçüm uygulamalarında kullanılırlar. RF yükleri, her biri belirli gereksinimleri karşılamak üzere tasarlanmış çeşitli tip ve konfigürasyonlarda mevcuttur. Örneğin,G3PO RF Yükleriyüksek frekanslı uygulamalar için tasarlanmış olup,1,85 mm RF Yükleriultra yüksek frekanslı uygulamalar için uygundur.GPO RF YükleriYüksek performans ve kompakt boyutun bir kombinasyonunu sunarak çok çeşitli uygulamalar için idealdir.

RF yükünün birincil işlevi, RF sinyali için yansıtıcı olmayan bir sonlandırma sağlamaktır. Bu, yükün iletim hattının karakteristik empedansına eşit bir empedansa sahip olacak şekilde tasarlanmasıyla elde edilir. Yük empedansı iletim hattı empedansıyla eşleştiğinde RF enerjisinin tamamı yük tarafından emilir ve kaynağa geri yansıma olmaz.

RF Yükleri RF Empedans Eşleştirme Ağlarında Kullanılabilir mi?

Kısa cevap evet, RF yükleri RF empedans eşleştirme ağlarında kullanılabilir. Ancak bunların kullanılma şekli uygulamanın özel gereksinimlerine bağlıdır. Bazı durumlarda RF yükü, daha karmaşık bir empedans eşleştirme ağının parçası olarak kullanılabilir. Örneğin, dirençli bir RF yükü, yükün empedansını kaynak empedansıyla eşleşecek şekilde dönüştüren eşleşen bir ağ oluşturmak için indüktörler ve kapasitörlerle birleştirilebilir.

Diğer durumlarda RF yükü, empedans eşleştirme ağının parçası olan bir iletim hattı için sonlandırma olarak kullanılabilir. Örneğin, bir test kurulumunda, test altındaki bir cihaza (DUT) bağlı bir iletim hattını sonlandırmak için bir RF yükü kullanılabilir. Mühendisler, doğru empedansa sahip bir RF yükü kullanarak DUT'un doğru test için gerekli olan uyumlu bir yükle sunulmasını sağlayabilirler.

Empedans Eşleştirme Ağlarında RF Yüklerini Kullanmanın Avantajları

Empedans eşleştirme ağlarında RF yüklerini kullanmanın çeşitli avantajları vardır. Ana avantajlardan biri RF yüklerinin bilinen ve kararlı bir empedans sağlamasıdır. Bu önemlidir çünkü empedans eşleştirme ağlarının doğru çalışması kesin empedans değerlerine dayanır. Mühendisler, empedansı bilinen bir RF yükü kullanarak eşleşen ağın doğru şekilde tasarlanmasını ve uygulanmasını sağlayabilirler.

Empedans eşleştirme ağlarında RF yüklerini kullanmanın bir diğer avantajı da yansımaların azaltılmasına yardımcı olabilmesidir. Daha önce de belirtildiği gibi yansımalar, bir RF sisteminde, güç aktarımı verimliliğinde azalma ve sinyal bozulması da dahil olmak üzere çeşitli sorunlara neden olabilir. Mühendisler, bir iletim hattını sonlandırmak için veya eşleşen bir ağın parçası olarak bir RF yükü kullanarak yansımaları en aza indirebilir ve sistemin genel performansını artırabilir.

Empedans Eşleştirme Ağlarında RF Yüklerini Kullanırken Dikkat Edilmesi Gerekenler

Empedans eşleştirme ağlarında RF yüklerini kullanmanın birçok avantajı olsa da mühendislerin akılda tutması gereken bazı hususlar da vardır. Ana hususlardan biri, RF yükünün güç işleme kapasitesidir. Bazı uygulamalarda RF yükünün önemli miktarda güç taşıması gerekebilir. Yükün güç taşıma kapasitesinin aşılması, yükün aşırı ısınmasına ve potansiyel olarak arızalanmasına neden olabilir.

Diğer bir husus RF yükünün frekans aralığıdır. Farklı RF yükleri, farklı frekans aralıklarında çalışacak şekilde tasarlanmıştır. Empedans eşleştirme ağında kullanılmak üzere bir RF yükü seçerken, uygulamanın frekans aralığına uygun bir yükün seçilmesi önemlidir.

Çözüm

Sonuç olarak, RF yükleri RF empedans eşleştirme ağlarında kullanılabilir ve bilinen ve kararlı bir empedans sağlama ve yansımaları azaltma dahil olmak üzere çeşitli avantajlar sunar. Ancak mühendislerin RF yükünü eşleşen bir ağda kullanırken güç kullanma kapasitesini ve frekans aralığını dikkatli bir şekilde dikkate almaları gerekir.

RF yükleri tedarikçisi olarak, empedans eşleştirme ağlarında kullanıma uygun geniş bir yelpazede yüksek kaliteli RF yükleri sunuyoruz. BizimG3PO RF Yükleri,1,85 mm RF Yükleri, VeGPO RF Yükleriçeşitli uygulamaların ihtiyaçlarını karşılamak üzere tasarlanmıştır ve uzman ekibimiz teknik destek ve yardım sağlamaya hazırdır.

RF yüklerimiz hakkında daha fazla bilgi edinmek veya bunların empedans eşleştirme ağınızda nasıl kullanılabileceğini tartışmak istiyorsanız bizimle iletişime geçmenizi öneririz. Satış ekibimiz, tedarik ihtiyaçlarınızda size yardımcı olmaya ve uygulamanız için doğru RF yüklerini bulmanıza yardımcı olmaya hazırdır.
