Koaksiyel ve koaksiyel olmayan PCB konektörleri arasındaki fark nedir?

Selam! Bir PCB konnektör tedarikçisi olarak bana sıklıkla koaksiyel ve koaksiyel olmayan PCB konnektörleri arasındaki fark soruluyor. Bu yüzden bu blog yazısında bunu sizin için özetlemeyi düşündüm.

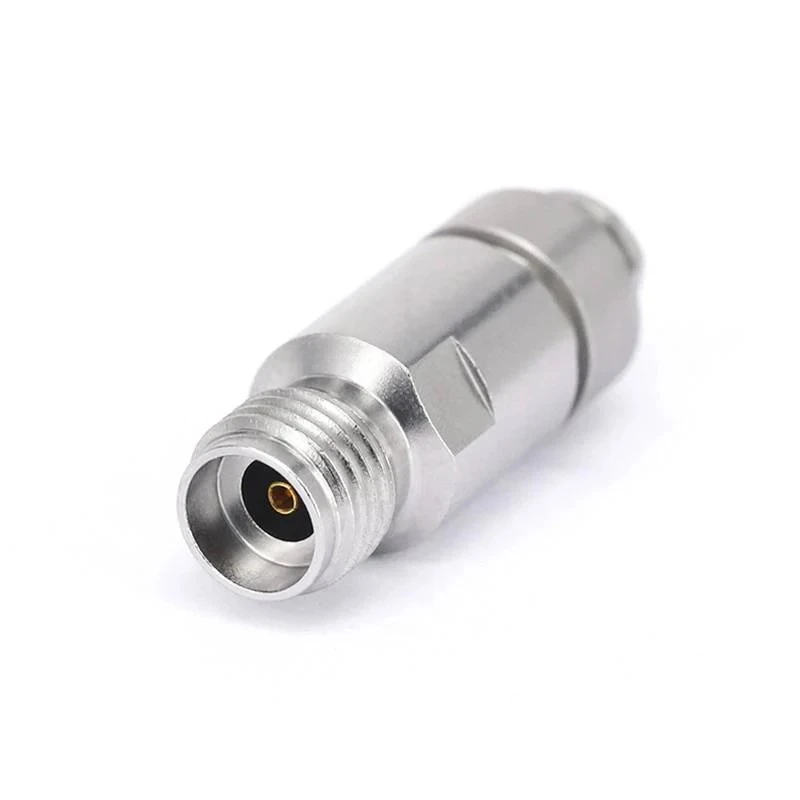

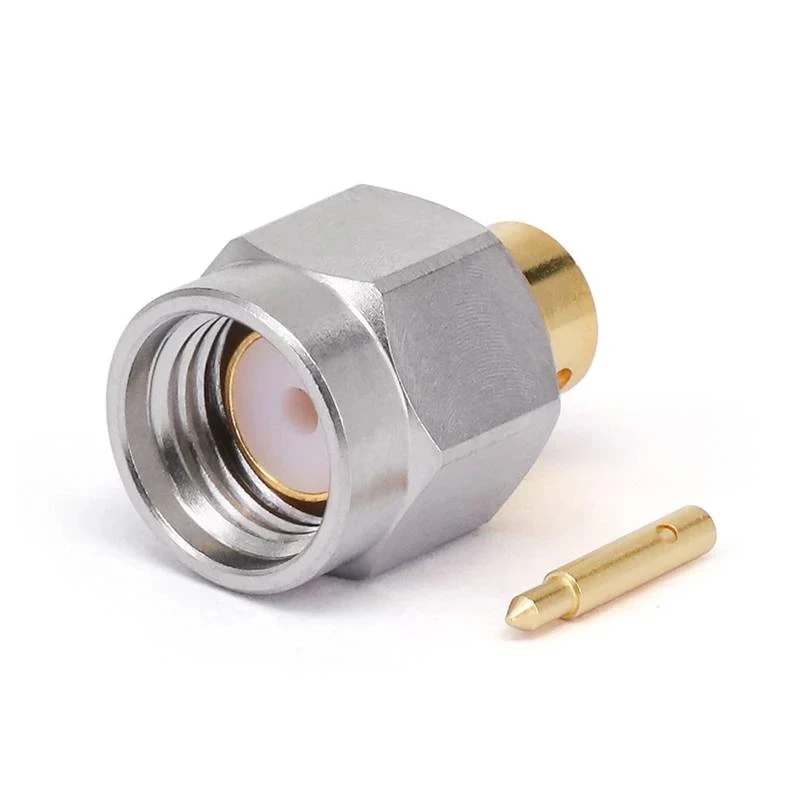

Koaksiyel PCB konnektörleriyle başlayalım. Koaksiyel konektörler, yüksek frekanslı sinyalleri minimum kayıpla taşıyacak şekilde tasarlanmıştır. Yalıtkan bir katmanla çevrelenen merkezi bir iletkenden ve ardından bir dış iletkenden oluşurlar. Bu yapı, merkezi iletkendeki sinyalin dış parazitlerden izole edilmesine yardımcı olur.

Koaksiyel konnektörlerin en önemli avantajlarından biri mükemmel koruma özellikleridir. Dış iletken bir kalkan görevi görerek elektromanyetik parazitin (EMI) merkezi iletkendeki sinyali etkilemesini önler. Bu, onları telekomünikasyon, havacılık ve yüksek hızlı veri iletimi gibi sinyal bütünlüğünün hayati önem taşıdığı uygulamalar için ideal kılar.

Örneğin bir telekomünikasyon ağında, antenleri baz istasyonlarına bağlamak için koaksiyel konektörler kullanılır. Bu bileşenler arasında iletilen yüksek frekanslı sinyallerin mümkün olduğu kadar saf olması gerekir ve koaksiyel konektörler tarafından sağlanan koruma bunu sağlar. Koaksiyel konnektörlerle ilgileniyorsanız, sitemize göz atabilirsiniz.Koaksiyel Konnektörlersayfa.

Bahsetmeye değer başka bir koaksiyel konnektör türü, uçtan fırlatmalı konnektördür. Uçtan fırlatma konnektörleri özel olarak PCB'nin kenarına monte edilmek üzere tasarlanmıştır. Koaksiyel kabloyu PCB'ye bağlamak için uygun bir yol sağlarlar ve genellikle alanın sınırlı olduğu uygulamalarda kullanılırlar. Onlar hakkında daha fazla bilgiyi sitemizde bulabilirsiniz.Son Başlatma Konektörlerisayfa.

Şimdi koaksiyel olmayan PCB konnektörlerden bahsedelim. Koaksiyel olmayan konektörler; pin başlıkları, soketler ve karttan karta konnektörler gibi çok çeşitli tiplerde gelir. Koaksiyel konnektörlerin aksine aynı koruma yapısına sahip değillerdir.

Koaksiyel olmayan konektörler genellikle düşük frekanslı uygulamalarda veya maliyetin önemli bir faktör olduğu yerlerde kullanılır. Örneğin, akıllı telefonlar ve tabletler gibi tüketici elektroniklerinde, farklı dahili bileşenleri bağlamak için koaksiyel olmayan konektörler yaygın olarak kullanılır. Bu cihazlar her zaman koaksiyel konnektörlerin sunduğu yüksek performanslı korumaya ihtiyaç duymaz; dolayısıyla koaksiyel olmayan konnektörler daha uygun maliyetli bir çözümdür.

Koaksiyel ve koaksiyel olmayan konektörler arasındaki temel farklardan biri empedans özellikleridir. Koaksiyel konektörler, yüksek frekanslarda sinyal bütünlüğünü korumak için çok önemli olan, genellikle 50 veya 75 ohm gibi belirli bir empedansa sahip olacak şekilde tasarlanmıştır. Koaksiyel olmayan konektörler ise tasarımlarına ve uygulamalarına bağlı olarak daha geniş bir empedans değerleri aralığına sahip olabilir.

Kurulum açısından, koaksiyel konektörlerin kurulumu, koaksiyel olmayan konektörlere kıyasla biraz daha zor olabilir. Koaksiyel konektörler, uygun elektrik kontağı ve korumayı sağlamak için sıklıkla hassas hizalama ve lehimleme teknikleri gerektirir. Koaksiyel olmayan konektörlerin, özellikle de basit pin başlıklarının ve soketlerin kurulumu nispeten kolaydır ve PCB'ye hızlı bir şekilde takılabilir.

Dikkate alınması gereken bir diğer husus dayanıklılıktır. Koaksiyel konektörler genellikle daha sağlamdır ve daha yüksek düzeyde titreşime ve darbeye dayanabilir. Bu, onları otomotiv veya endüstriyel uygulamalar gibi zorlu ortamlarda kullanıma uygun hale getirir. Koaksiyel olmayan konektörler, özellikle tüketici elektroniğinde kullanılan bazı küçük konektörler daha hassas olabilir.

Sinyal kapasitesi söz konusu olduğunda koaksiyel konektörler daha yüksek veri hızlarını ve frekanslarını işleyebilir. Bunun nedeni, korumaları ve sinyal kaybını en aza indirecek şekilde tasarlanmış olmalarıdır. Koaksiyel olmayan konektörler genellikle destekleyebilecekleri frekans ve veri hızı açısından sınırlıdır.

Şimdi toz korumasından bahsedelim. İster koaksiyel ister koaksiyel olmayan konektörler kullanıyor olun, toz sorun olabilir. Konektörlerde toz birikebilir ve zayıf elektrik temasına neden olabilir, hatta zamanla konektörlere zarar verebilir. Bu yüzden sunuyoruzKonektör Toz KapaklarıKonektörlerinizi tozdan ve diğer kirletici maddelerden korumak için.

Özetle, koaksiyel ve koaksiyel olmayan PCB konnektörleri arasındaki seçim çeşitli faktörlere bağlıdır. Yüksek frekans performansına, mükemmel korumaya ihtiyacınız varsa ve maliyeti karşılayabiliyorsanız, koaksiyel konektörler doğru yoldur. Öte yandan, daha düşük frekanslı bir uygulama üzerinde çalışıyorsanız veya uygun maliyetli bir çözüme ihtiyacınız varsa, koaksiyel olmayan konektörler daha iyi bir seçimdir.

PCB konnektör tedarikçisi olarak ihtiyaçlarınızı karşılayacak geniş bir koaksiyel ve koaksiyel olmayan konnektör yelpazesine sahibiz. İster küçük ölçekli bir elektronik meraklısı, ister büyük ölçekli bir üretici olun, yanınızdayız.

PCB konnektörlerimizi satın almakla ilgileniyorsanız veya projeniz için hangi konnektör tipinin doğru olduğu konusunda sorularınız varsa bizimle iletişime geçmekten çekinmeyin. Uygulamanız için en iyi seçimi yapmanıza yardımcı olmak için buradayız.
