RF yükleri, RF uygulamalarındaki kapasitörlerle karşılaştırıldığında nasıldır?

Radyo frekansı (RF) uygulamalarının dinamik alanında, RF yükleri ve kapasitörler arasındaki seçim, elektronik sistemlerin performansını ve verimliliğini önemli ölçüde etkileyebilecek kritik bir karardır. Güvenilir bir RF yükleri tedarikçisi olarak, bu alanda mühendislerin ve tasarımcıların karşılaştığı çeşitli gereksinimlere ve zorluklara ilk elden tanık oldum. Bu blog yazısında, RF projeleriniz için bilinçli kararlar vermenize yardımcı olmak amacıyla RF yükleri ve kapasitörlerin özelliklerini, uygulamalarını ve performanslarını karşılaştırarak RF yüklerinin ve kapasitörlerinin inceliklerini ele alacağım.

RF Yüklerini ve Kapasitörleri Anlamak

Karşılaştırmaya başlamadan önce RF yükleri ve kapasitörleri net bir şekilde anlayalım.

RF Yükleri

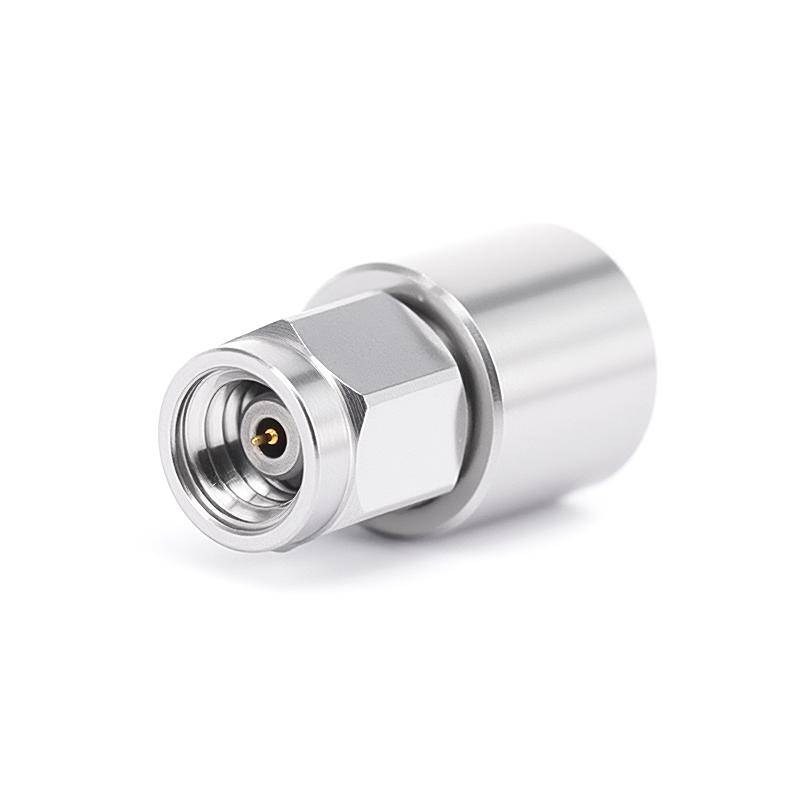

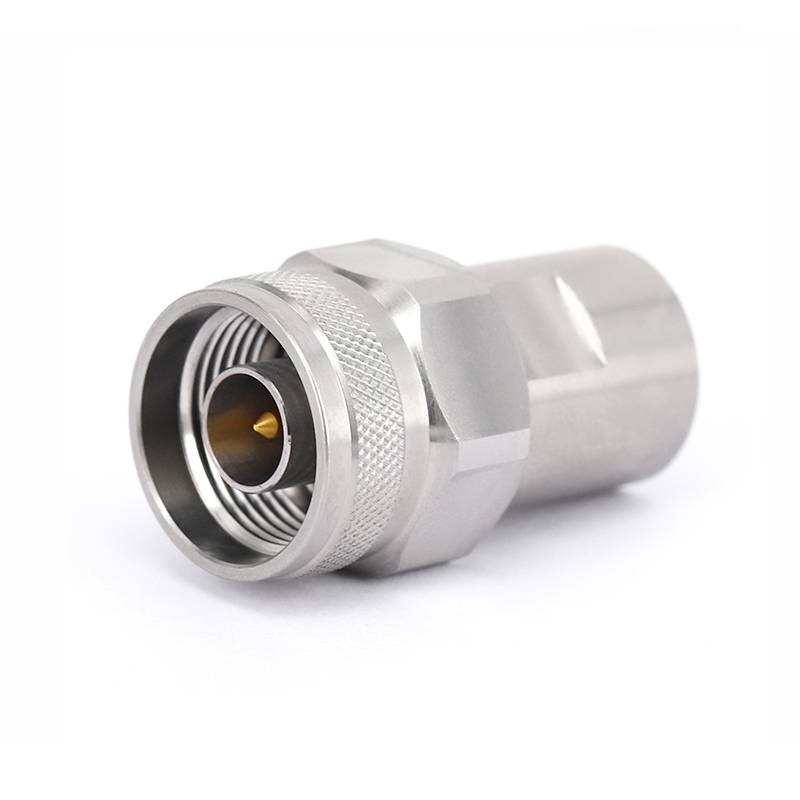

RF yükleri, RF enerjisini absorbe etmek ve RF devreleri için sonlandırma sağlamak üzere tasarlanmış pasif bileşenlerdir. Genellikle gerçek dünya koşullarını simüle etmek, RF ekipmanını test etmek ve uygun empedans eşleşmesini sağlamak için kullanılırlar. RF yükleri, her biri belirli uygulamalara ve frekans aralıklarına göre uyarlanmış sabit yükler, değişken yükler ve hassas yükler dahil olmak üzere çeşitli türlerde gelir. Örneğin,GPO RF YükleriYüksek frekanslı uygulamalarda yaygın olarak kullanılırken,1,0 mm RF Yükleriultra yüksek frekanslı uygulamalar için uygundur.N RF Yükleriçok yönlülüğü ve güvenilirliği nedeniyle genel amaçlı RF uygulamalarında yaygın olarak kullanılmaktadır.

Kondansatörler

Kondansatörler ise elektrik enerjisini bir elektrik alanında depolayan ve serbest bırakan pasif bileşenlerdir. Filtreleme, birleştirme, bypass ve ayarlama dahil olmak üzere çok çeşitli RF uygulamalarında kullanılırlar. Kapasitörler, her biri kendine özgü özelliklere ve performans parametrelerine sahip olan seramik, mika, film ve elektrolitik kapasitörler gibi çeşitli tiplerde mevcuttur. RF uygulamalarında seramik kapasitörler, yüksek kapasitans yoğunluğu, düşük eşdeğer seri direnci (ESR) ve mükemmel yüksek frekans performansı nedeniyle sıklıkla tercih edilmektedir.

RF Yükleri ve Kapasitörlerin Karşılaştırılması

Artık RF yükleri ve kapasitörler hakkında temel bir anlayışa sahip olduğumuza göre, bunları birkaç temel açıdan karşılaştıralım.

Empedans Eşleştirme

RF yüklerinin temel işlevlerinden biri, RF kaynağına veya iletim hattına hassas bir empedans uyumu sağlamaktır. Bu, sinyal yansımalarını en aza indirmek ve maksimum güç aktarımını sağlamak için çok önemlidir. RF yükleri, RF sisteminin karakteristik empedansıyla eşleşen, tipik olarak 50 veya 75 ohm gibi belirli bir empedans değerine sahip olacak şekilde tasarlanmıştır. Bunun aksine, kapasitörler öncelikle empedans uyumu için kullanılmaz. Bir devrenin empedansını bir dereceye kadar etkileyebilseler de asıl işlevleri elektrik enerjisini depolamak ve serbest bırakmaktır.

Güç Kullanımı

RF yükleri, performansta önemli bir düşüş olmaksızın yüksek seviyelerde RF gücünü idare edecek şekilde tasarlanmıştır. Genellikle uygulamaya bağlı olarak birkaç miliwatt'tan birkaç kilowatt'a kadar değişebilen belirli bir güç seviyesi için derecelendirilirler. Kondansatörler ise sınırlı bir güç kullanma kapasitesine sahiptir. Genellikle filtreleme ve birleştirme gibi güç seviyelerinin nispeten düşük olduğu düşük güçlü uygulamalar için kullanılırlar.

Frekans Tepkisi

RF yükleri, birkaç kilohertz'den birkaç gigahertz'e kadar geniş bir frekans aralığında çalışacak şekilde tasarlanmıştır. Düz frekans tepkisi için optimize edilmişlerdir; bu, tüm frekans aralığı boyunca tutarlı bir empedans ve güç emilimi sağladıkları anlamına gelir. Kondansatörler ise sınırlı bir frekans tepkisine sahiptir. Kapasitans değerleri ve performansları, özellikle yüksek frekanslarda, frekansa bağlı olarak önemli ölçüde değişebilir. Bu, onları geniş bir frekans aralığı gerektiren uygulamalar için daha az uygun hale getirir.

Sinyal Zayıflaması

RF yükleri RF enerjisini absorbe etmek ve sinyal zayıflamasını sağlamak için kullanılır. RF gücünü ısı olarak dağıtacak ve böylece RF sinyalinin genliğini azaltacak şekilde tasarlanmıştır. Kondansatörler ise önemli bir sinyal zayıflaması sağlamaz. Esas olarak filtreleme ve birleştirme için kullanılırlar; burada amaç belirli frekansları geçirirken diğerlerini engellemektir.

Uygulamalar

RF yükleri, RF testi, kalibrasyonu ve ölçümü de dahil olmak üzere çeşitli RF uygulamalarında yaygın olarak kullanılır. Ayrıca RF güç amplifikatörlerinde, antenlerde ve iletim hatlarında bir sonlandırma sağlamak ve uygun empedans eşleşmesini sağlamak için kullanılırlar. Kondansatörler ise filtreleme, birleştirme, bypass ve ayarlama dahil olmak üzere çok çeşitli RF uygulamalarında kullanılır. Ayrıca RF sinyalinin frekansını ve fazını kontrol etmek için RF osilatörlerinde, karıştırıcılarda ve amplifikatörlerde de kullanılırlar.

RF Yükleri ve Kondansatörlerin Avantajları ve Dezavantajları

Yukarıdaki karşılaştırmaya dayanarak RF yüklerin ve kapasitörlerin avantaj ve dezavantajlarını şu şekilde özetleyebiliriz:

RF Yükleri

• Avantajları:
  • Hassas empedans eşleştirme
  • Yüksek güç işleme kapasitesi
  • Geniş frekans yanıtı
  • Sinyal zayıflaması
  • RF testi ve ölçümü için uygundur
• Dezavantajları:
  • Empedans uyumu ve sinyal zayıflaması sağlamakla sınırlıdır
  • Kapasitörlere kıyasla daha yüksek maliyet
  • Ek soğutma önlemleri gerektirebilecek ısı üretir

Kondansatörler

• Avantajları:
  • Düşük maliyet
  • Küçük boyut
  • Yüksek kapasitans yoğunluğu
  • Filtreleme, birleştirme, bypass ve ayarlama için uygundur
• Dezavantajları:
  • Sınırlı güç kullanma kapasitesi
  • Dar frekans yanıtı
  • Önemli bir sinyal zayıflaması sağlamaz

RF Uygulamanız için Doğru Bileşeni Seçmek

RF uygulamanız için RF yükleri ve kapasitörler arasında seçim yaparken projenizin özel gereksinimlerini ve kısıtlamalarını dikkate almak önemlidir. Göz önünde bulundurulması gereken bazı faktörler şunlardır:

Empedans Eşleştirme

Uygulamanız için empedans eşleştirme kritikse RF yükleri net seçimdir. RF kaynağına veya iletim hattına hassas bir empedans uyumu sağlayarak sinyal yansımalarını en aza indirir ve maksimum güç aktarımı sağlarlar.

Güç Kullanımı

Uygulamanız yüksek güç işleme kapasitesi gerektiriyorsa RF yükleri daha iyi bir seçenektir. Performansta önemli bir bozulma olmaksızın yüksek düzeyde RF gücünü idare edecek şekilde tasarlanmıştır.

Frekans Tepkisi

Uygulamanız geniş frekans yanıtı gerektiriyorsa RF yükleri daha uygundur. Tüm frekans aralığı boyunca tutarlı bir empedans ve güç emilimi sağlayarak düz frekans tepkisi için optimize edilmiştir.

Sinyal Zayıflaması

Sinyal zayıflaması gerekiyorsa RF yükleri bariz seçimdir. RF enerjisini absorbe etmek ve sinyal zayıflaması sağlayarak RF sinyalinin genliğini azaltmak için tasarlanmıştır.

Maliyet ve Boyut

Maliyet ve boyut önemli faktörlerse kapasitörler daha iyi bir seçenek olabilir. RF yüklerine kıyasla genellikle daha ucuzdurlar ve boyutları daha küçüktür.

Çözüm

Sonuç olarak, RF yükleri ve kapasitörler, her biri kendine özgü özelliklere ve performans parametrelerine sahip olan RF uygulamalarında temel bileşenlerdir. RF yükleri öncelikle empedans eşleştirme, güç yönetimi ve sinyal zayıflatma için kullanılırken, kapasitörler çoğunlukla filtreleme, birleştirme, bypass ve ayarlama için kullanılır. RF yükleri ve kapasitörler arasında seçim yaparken empedans uyumu, güç kullanımı, frekans tepkisi, sinyal zayıflaması, maliyet ve boyut gibi projenizin özel gereksinimlerini ve kısıtlamalarını dikkate almak önemlidir.

Önde gelen RF yükleri tedarikçisi olarak, müşterilerimizin farklı ihtiyaçlarını karşılamak için geniş bir yelpazede yüksek kaliteli RF yükleri sunuyoruz. RF yüklerimiz, güvenilir performans ve uzun süreli dayanıklılık sağlayacak şekilde en yüksek standartlarda tasarlanmış ve üretilmiştir. Herhangi bir sorunuz varsa veya uygulamanız için doğru RF yükünü seçme konusunda yardıma ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin. RF yük gereksinimlerinizde size yardımcı olmak ve RF projelerinizde optimum performansı elde etmenize yardımcı olmak için buradayız.
