Faz gürültüsü RF sistemlerinin performansını nasıl etkiler?

Faz gürültüsü RF (Radyo Frekansı) sistemlerinin performans değerlendirmesinde kritik bir parametredir. RF amplifikatörlerinin lider tedarikçisi olarak, faz gürültüsünün bu sistemlerin genel işlevselliğini ve verimliliğini nasıl önemli ölçüde etkileyebileceğine ilk elden tanık olduk. Bu blogda faz gürültüsü kavramını, kaynaklarını ve en önemlisi RF sistemlerinin performansını nasıl etkilediğini inceleyeceğiz.

Faz Gürültüsünü Anlamak

Faz gürültüsü, bir sinyalin fazındaki kısa süreli dalgalanmalar olarak tanımlanır. İdeal bir RF sinyalinde faz zaman içerisinde sabit kalacaktır. Ancak gerçek dünya senaryolarında, çeşitli faktörler sinyalin fazında rastgele değişikliklere neden olur. Bu dalgalanmalar tipik olarak frekans alanında taşıyıcı frekansın etrafındaki yan bantlar olarak temsil edilir.

Matematiksel olarak, faz gürültüsü genellikle faz dalgalanmalarının güç spektral yoğunluğu (PSD) cinsinden, genellikle dBc/Hz (hertz başına taşıyıcıya göre desibel) cinsinden ifade edilir. Daha düşük bir faz gürültü değeri daha kararlı bir sinyali belirtirken, daha yüksek bir değer daha fazla faz kararsızlığı anlamına gelir.

Faz Gürültüsü Kaynakları

RF sistemlerinde faz gürültüsünün çeşitli kaynakları vardır. Birincil kaynaklardan biri osilatördür. Osilatörler, RF sistemlerinde taşıyıcı frekansı oluşturmak için kullanılan temel bileşenlerdir. Ancak aktif ve pasif bileşenlerdeki termal gürültünün yanı sıra mekanik titreşimler ve sıcaklık değişimleri nedeniyle faz gürültüsüne eğilimlidirler.

Faz gürültüsünün bir başka kaynağı da RF zincirindeki amplifikatörler gibi aktif bileşenlerdir. Yükselteçler, transistörlerinin doğrusal olmayan davranışı yoluyla faz gürültüsünü ortaya çıkarabilir. Bir amplifikatör doğrusal olmayan bir bölgede çalıştığında, faz gürültüsüne katkıda bulunan intermodülasyon ürünleri üretebilir.

Dış faktörler de faz gürültüsüne katkıda bulunabilir. Örneğin yakındaki elektronik cihazlardan kaynaklanan elektromanyetik girişim (EMI) veya güç kaynağı gürültüsü RF sinyaline karışabilir ve faz dalgalanmalarına neden olabilir.

Sinyal Kalitesine Etkisi

Faz gürültüsünün RF sistemlerini etkilemesinin en önemli yollarından biri sinyal kalitesinin bozulmasıdır. İletişim sistemlerinde faz gürültüsü bitişik kanal girişimine neden olabilir. Bir sinyalin faz gürültüsü yan bantları bitişik bir kanalın frekans bandına uzandığında, o kanaldaki sinyallere müdahale edebilir, bu da sinyal-gürültü oranında (SNR) bir azalmaya ve bit hata oranında (BER) bir artışa yol açabilir.

Radar sistemlerinde faz gürültüsü menzil çözünürlüğünü azaltabilir. Radar sistemleri, hedefin mesafesini belirlemek için iletilen ve alınan sinyaller arasındaki faz farkının doğru ölçümüne dayanır. Faz gürültüsü bu faz ölçümlerinde hatalara neden olabilir ve bu da hedef aralığının daha az doğru belirlenmesine neden olur.

Spektral Saflığa Etkisi

Faz gürültüsünün RF sinyalinin spektral saflığı üzerinde de doğrudan etkisi vardır. Yüksek fazlı gürültü sinyalinin geniş yan bantları vardır, bu da sinyalin gücünün daha geniş bir frekans aralığına yayıldığı anlamına gelir. Bu, frekans bölmeli çoğullama (FDM) sistemleri gibi dar bantlı bir sinyalin gerekli olduğu uygulamalarda bir sorun olabilir.

FDM sistemlerinde farklı frekans bantlarında birden fazla sinyal eş zamanlı olarak iletilir. Bir sinyalin faz gürültüsü çok yüksekse, yan bantları diğer sinyallerin frekans bantlarıyla örtüşebilir, bu da girişime neden olur ve genel sistem kapasitesini azaltır.

Alıcı Hassasiyeti Üzerindeki Etki

Alıcı duyarlılığı, RF sistemlerinde alıcının algılayabileceği minimum sinyal gücünü belirlediği için çok önemli bir parametredir. Faz gürültüsü, gürültü tabanını artırarak alıcı hassasiyetini düşürebilir.

Bir alıcıdaki yerel osilatörün faz gürültüsü yan bantları gelen sinyalle karıştığında ek gürültü bileşenleri oluşturabilirler. Bu gürültü bileşenleri, alıcıda halihazırda mevcut olan termal gürültüyü artırarak genel gürültü seviyesini artırır ve alıcının zayıf sinyalleri algılama yeteneğini azaltır.

RF Amplifikatörlerimiz ve Faz Gürültüsü

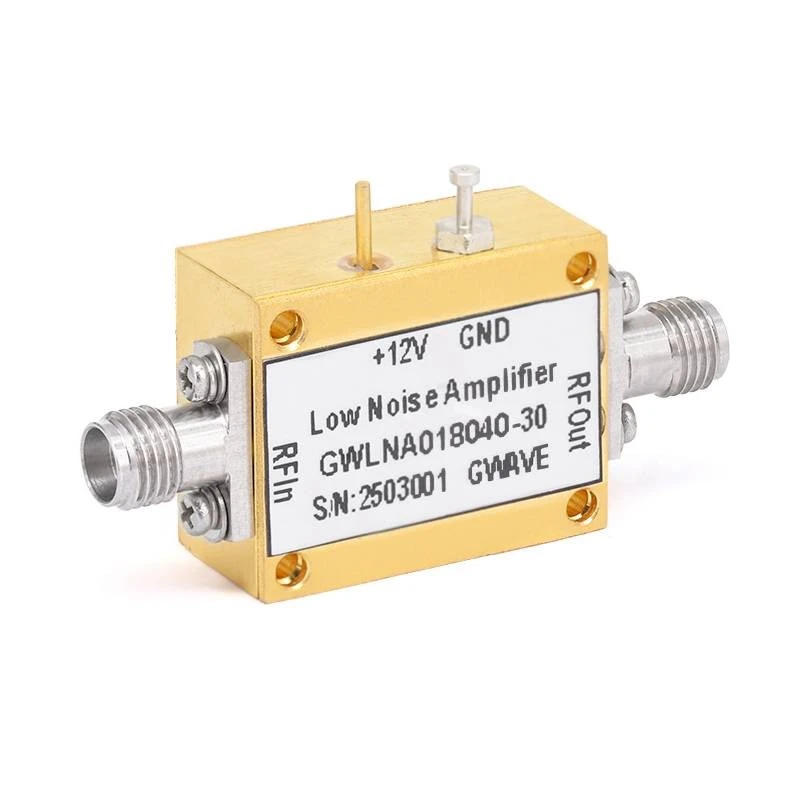

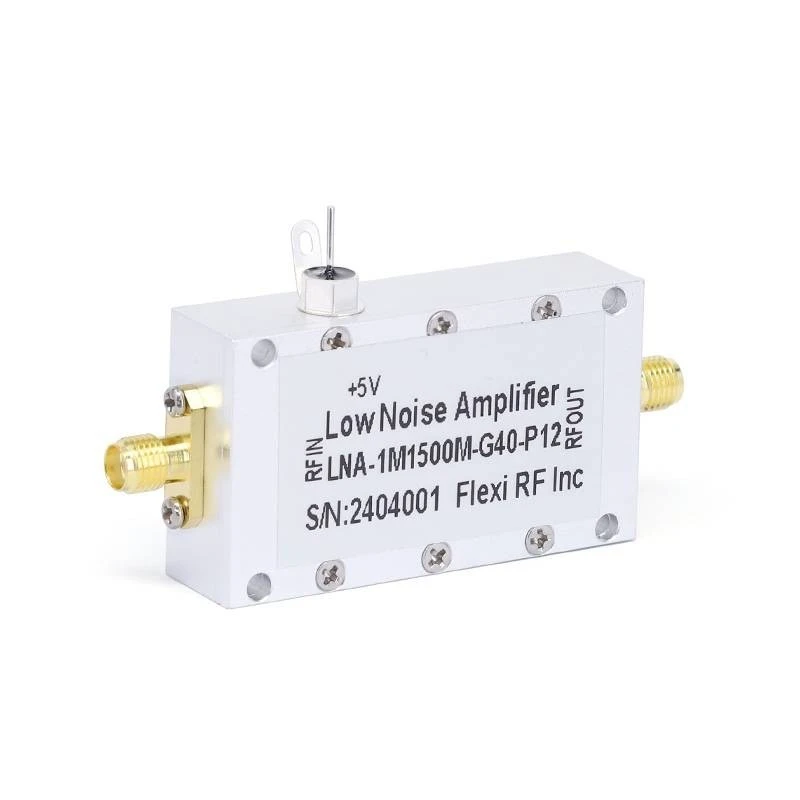

RF amplifikatör tedarikçisi olarak ürünlerimizdeki faz gürültüsünü en aza indirmenin önemini anlıyoruz. Bizim90GHz Düşük Gürültülü Amplifikatörler,50GHz Düşük Gürültülü Amplifikatörler, Ve18GHz Düşük Gürültülü Amplifikatörlerfaz gürültüsünü azaltmak ve RF sistemlerinin genel performansını artırmak için ileri teknolojilerle tasarlanmıştır.

Amplifikatörlerimizin düşük faz gürültüsü özelliklerine sahip olmasını sağlamak için yüksek kaliteli bileşenler ve son teknoloji üretim süreçlerini kullanıyoruz. Mühendislerimiz, faz gürültüsüne katkıda bulunabilecek doğrusal olmayan etkileri en aza indirecek şekilde amplifikatör devrelerini dikkatlice tasarlar. Ek olarak, harici parazitin amplifikatörün performansı üzerindeki etkisini azaltmak için etkili koruma ve filtreleme teknikleri uyguluyoruz.

RF Sistemlerinde Faz Gürültüsünün Azaltılması

RF sistemlerinde faz gürültüsünün etkilerini azaltmak için kullanılabilecek çeşitli stratejiler vardır. Bir yaklaşım, düşük faz gürültüsüne sahip yüksek kaliteli osilatörler kullanmaktır. Örneğin kristal osilatörler, mükemmel faz gürültüsü performanslarıyla bilinir ve genellikle düşük faz gürültüsünün kritik olduğu uygulamalarda kullanılır.

Diğer bir strateji ise faz kilitli döngülerin (PLL'ler) kullanılmasıdır. PLL'ler, bir referans sinyaline kilitlenerek kararlı bir çıkış frekansı oluşturmak için kullanılabilir. Ayrıca yüksek frekanslı faz dalgalanmalarını filtreleyerek bir osilatörün faz gürültüsünü azaltmak için de kullanılabilirler.

Ayrıca uygun devre düzeni ve topraklama teknikleri faz gürültüsünün azaltılmasına yardımcı olabilir. Sinyal izlerinin uzunluğunun en aza indirilmesi ve iyi bir zemin düzleminin sağlanmasıyla, dış parazitlerin birleşimi azaltılabilir, böylece sistemdeki faz gürültüsü azaltılabilir.

Çözüm

Faz gürültüsü, RF sistemlerinin performansı üzerinde derin bir etkiye sahip olabilecek karmaşık ve önemli bir faktördür. Sinyal kalitesini düşürebilir, spektral saflığı azaltabilir ve alıcı hassasiyetini düşürebilir. RF amplifikatör tedarikçisi olarak, faz gürültüsünü en aza indiren ve RF sistemlerinin genel performansını artıran ürünler sağlamaya kararlıyız.

Düşük faz gürültüsüne sahip, yüksek performanslı RF amplifikatörleri arıyorsanız, özel gereksinimleriniz hakkında ayrıntılı bir görüşme için sizi bizimle iletişime geçmeye davet ediyoruz. Uzman ekibimiz, uygulamanız için doğru amplifikatörü seçmenize ve size mümkün olan en iyi çözümleri sunmanıza yardımcı olmaya hazırdır.

Referanslar

1. Pozar, DM (2011). Mikrodalga Mühendisliği. Wiley.
2. Razavi, B. (2011). RF Mikroelektronik. Prentice Salonu.
3. Lee, TH (2004). CMOS Radyo Frekanslı Tümleşik Devrelerin Tasarımı. Cambridge Üniversitesi Yayınları.
