Bant genişliği bir RF amplifikatörünün performansını nasıl etkiler?

Selam! RF amplifikatörlerinin tedarikçisi olarak, bu cihazların performansı söz konusu olduğunda bant genişliğinin ne kadar önemli olduğunu ilk elden gördüm. Bu blogda bant genişliğinin bir RF amplifikatörünün performansını nasıl etkilediğini ve bunun uygulamalarınız için neden önemli olduğunu açıklayacağım.

RF Amplifikatöründe Bant Genişliği Nedir?

Bant genişliğinin performansı nasıl etkilediğine dalmadan önce, bir RF amplifikatörü bağlamında bant genişliğinin ne olduğunu hızlı bir şekilde tanımlayalım. Bant genişliği, bir amplifikatörün etkili bir şekilde çalışabileceği frekans aralığını ifade eder. Genellikle hertz (Hz) cinsinden ölçülür ve amplifikatörün belirli bir performans seviyesini korurken işleyebileceği en yüksek ve en düşük frekanslar arasındaki farkı temsil eder.

Örneğin, bir amplifikatörün bant genişliği 1 GHz ila 2 GHz arasındaysa bu, bu frekans aralığındaki sinyalleri yükseltebileceği anlamına gelir. Bu aralığın dışında amplifikatörün performansı düşebilir ve sinyalleri etkili bir şekilde yükseltemeyebilir.

Bant Genişliği Kazanımı Nasıl Etkiler?

Bant genişliğinin bir RF amplifikatörünü etkilemesinin en önemli yollarından biri kazanç üzerindeki etkisidir. Kazanç, bir amplifikatörün giriş sinyalinin gücünü ne kadar artırabileceğinin ölçüsüdür. Genel olarak amplifikatörün bant genişliği arttıkça kazancı azalma eğilimi gösterir.

Bunun nedeni amplifikatörlerin belirli bir frekans aralığı için optimize edilmiş belirli bileşenler ve devrelerle tasarlanmış olmasıdır. Bant genişliğini artırmaya çalıştığınızda aslında amplifikatörden daha geniş bir frekans aralığında çalışmasını istersiniz. Bu, amplifikatörün daha esnek olmasını gerektirir ve sonuç olarak tüm bu aralıkta elde edebileceği kazanç azalır.

Belirli bir frekansta yüksek kazanç gerektiren belirli bir uygulama için RF amplifikatörü kullandığınızı varsayalım. Çok geniş bant genişliğine sahip bir amplifikatör seçerseniz istediğiniz frekanstaki kazancın ihtiyacınız olandan daha düşük olduğunu görebilirsiniz. Öte yandan, istediğiniz frekansı merkeze alan dar bant genişliğine sahip bir amplifikatör seçerseniz daha yüksek bir kazanç elde edebilirsiniz.

Gürültü Şekli Üzerindeki Etki

Bant genişliğinden etkilenen bir diğer önemli performans parametresi gürültü rakamıdır. Gürültü değeri, bir amplifikatörün giriş sinyaline ne kadar gürültü eklediğinin bir ölçüsüdür. Daha düşük bir gürültü değeri, amplifikatörün sinyale daha az gürültü kattığı anlamına gelir; bu, çoğu uygulamada arzu edilen bir durumdur.

Bir amplifikatörün bant genişliği arttıkça gürültü rakamı da artma eğilimindedir. Bunun nedeni, daha geniş bir bant genişliğinin amplifikatöre daha fazla gürültünün girmesine izin vermesidir. Amplifikatörün hem sinyali hem de gürültüyü güçlendirmesi gerekir ve bant genişliği genişledikçe yükseltilebilecek daha fazla gürültü bulunur.

Radyo astronomisi veya kablosuz iletişim sistemleri gibi düşük gürültünün kritik olduğu uygulamalar için dar bant genişliğine sahip bir amplifikatör seçmek önemlidir. Bu, gürültü rakamını düşük tutmaya ve sinyalin net ve güçlü kalmasını sağlamaya yardımcı olacaktır.

Doğrusallık ve Bant Genişliği

Doğrusallık, RF amplifikatörünün bir diğer önemli performans özelliğidir. Doğrusal amplifikatör, giriş sinyalini bozmadan yükselten bir amplifikatördür. Başka bir deyişle çıkış sinyali, giriş sinyalinin ölçeklendirilmiş bir versiyonudur.

Bant genişliğinin amplifikatörün doğrusallığı üzerinde önemli bir etkisi olabilir. Bant genişliği arttıkça amplifikatörün doğrusallığı koruması daha zor hale gelir. Bunun nedeni, bant genişliği içindeki farklı frekansların birbirleriyle doğrusal olmayan yollarla etkileşime girerek çıkış sinyalinde bozulmaya neden olabilmesidir.

Kablosuz baz istasyonları veya uydu iletişim sistemleri gibi yüksek doğrusallık gerektiren uygulamalar için amplifikatörün bant genişliğinin dikkatle değerlendirilmesi önemlidir. Çıkış sinyalinin doğrusal kalmasını sağlamak için daha sınırlı bant genişliğine sahip bir amplifikatör seçmeniz gerekebilir.

Uygulamanız için Doğru Bant Genişliğini Seçme

Artık bant genişliğinin bir RF amplifikatörünün performansını nasıl etkilediğini gördüğümüze göre, uygulamanız için doğru bant genişliğini nasıl seçersiniz? Her şey sizin özel gereksinimlerinize bağlıdır.

Belirli bir frekansta yüksek kazanç ve düşük gürültü gerektiren bir uygulama üzerinde çalışıyorsanız dar bant genişliğine sahip bir amplifikatör seçmek isteyebilirsiniz. Örneğin, sabit frekansta çalışan bir radar sisteminde RF amplifikatörü kullanıyorsanız, dar bant genişliğine sahip bir amplifikatör ihtiyacınız olan yüksek kazanç ve düşük gürültü performansını sağlayabilir.

Öte yandan, uygulamanız amplifikatörün geniş bant iletişim sistemindeki gibi geniş bir frekans aralığını işlemesini gerektiriyorsa, daha geniş bant genişliğine sahip bir amplifikatöre ihtiyacınız olacaktır. Ancak kazanç, gürültü değeri ve doğrusallık açısından ödünleşimleri kabul etmeniz gerekecektir.

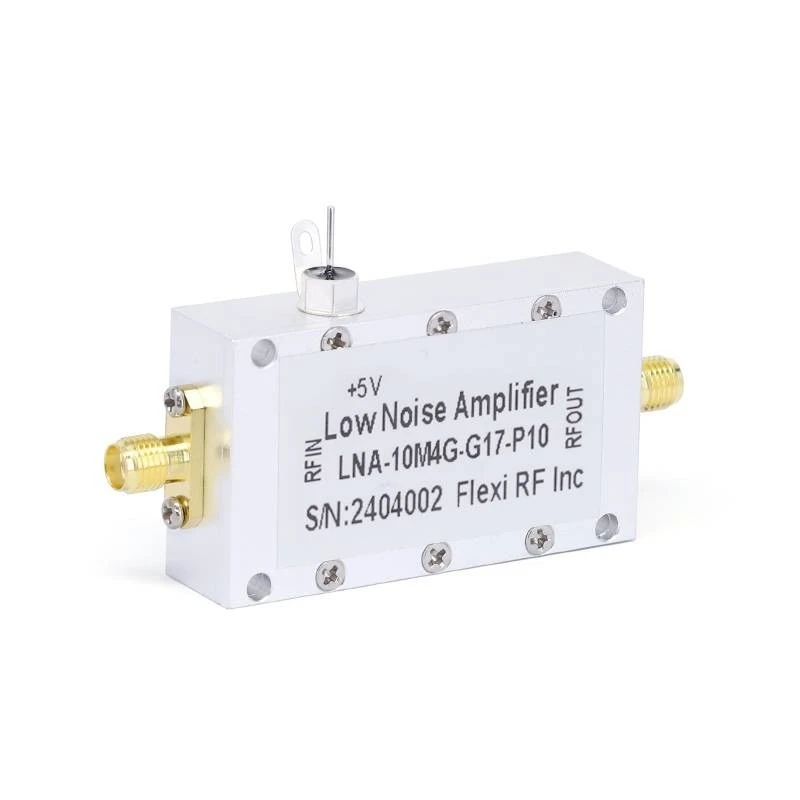

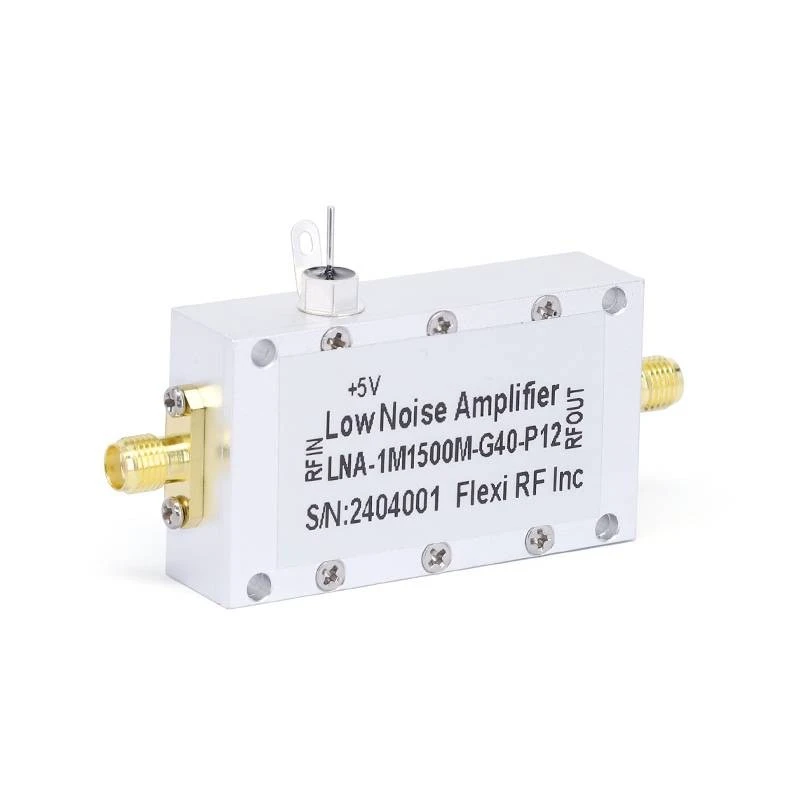

Şirketimizde, özel ihtiyaçlarınızı karşılamak için farklı bant genişliklerine sahip geniş bir RF amplifikatör yelpazesi sunuyoruz. Örneğin, elimizde50GHz Düşük Gürültülü AmplifikatörlerDüşük gürültünün önemli olduğu yüksek frekanslı uygulamalar için tasarlanmıştır. Bizim170GHz Düşük Gürültülü Amplifikatörlerson derece yüksek frekanslı uygulamalar için uygundur ve40GHz Düşük Gürültülü AmplifikatörlerFrekans aralığı ve performans arasında iyi bir denge sunar.

Çözüm

Sonuç olarak, bant genişliği bir RF amplifikatörünün performansının belirlenmesinde hayati bir rol oynar. Kazanımı, gürültü rakamını ve doğrusallığı etkiler ve doğru bant genişliğini seçmek uygulamanızın başarısı için çok önemlidir.

Bir RF amplifikatörü arıyorsanız ve özel gereksinimleriniz için doğru olanı seçme konusunda yardıma ihtiyacınız varsa, bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınızı karşılayan ve en iyi performansı sağlayan mükemmel amplifikatörü bulmanıza yardımcı olmak için buradayız. İster yüksek kazançlı uygulamalar için dar bant genişliğine sahip bir amplifikatöre, ister geniş bant sistemleri için geniş bant genişliğine sahip bir amplifikatöre ihtiyacınız olsun, yanınızdayız.

Referanslar

• Pozar, DM (2011). Mikrodalga Mühendisliği. Wiley.
• Razavi, B. (2012). RF Mikroelektronik. Prentice Salonu.
