Antenin yüksekliği performansını nasıl etkiler?

Antenler, modern iletişim sistemlerinde elektromanyetik dalgaların iletilmesinde ve alınmasında hayati bir rol oynayan çok önemli bileşenlerdir. Bir anten tedarikçisi olarak müşterilerimizin farklı gereksinimlerine ve çeşitli faktörlerin anten performansını nasıl etkilediğini anlamanın önemine ilk elden tanık oldum. Anten çalışmasını önemli ölçüde etkileyen faktörlerden biri de yüksekliğidir. Bu blog yazısında anten yüksekliği ile performans arasındaki ilişkiyi inceleyeceğim, bunun arkasındaki bilimsel ilkeleri ve pratik sonuçlarını inceleyeceğim.

Anten Radyasyon Modellerinin Temelleri

Anten yüksekliğinin etkisini tartışmadan önce radyasyon desenleri kavramını anlamak önemlidir. Bir antenin radyasyon modeli, antenin uzayda elektromanyetik enerjiyi nasıl yaydığını veya aldığını açıklar. Tipik olarak antenden farklı açılardaki göreceli alan kuvvetini gösteren üç boyutlu bir grafik olarak temsil edilir.

İki ana radyasyon modeli türü vardır: çok yönlü ve yönlü. Çok yönlü antenler enerjiyi yatay düzlemde her yöne eşit şekilde yayar, bu da onları sinyallerin geniş bir alanda iletilmesi veya alınması gereken uygulamalar için uygun kılar. Yönlü antenler ise enerjilerini belirli bir yöne odaklayarak o yönde daha yüksek kazanç ve daha uzun menzil sağlar.

Anten Yüksekliği Radyasyon Modellerini Nasıl Etkiler?

Bir antenin yüksekliği onun radyasyon düzeni üzerinde derin bir etkiye sahip olabilir. Anten yere yakın yerleştirildiğinde, zemin yansıtıcı bir yüzey görevi görür. Yansıyan dalgalar, antenden yayılan doğrudan dalgalara müdahale ederek yapıcı veya yıkıcı girişime neden olabilir.

• Yapıcı Girişim: Belirli yüksekliklerde yansıyan dalgalar ve direkt dalgalar birbirini güçlendirecek şekilde birleşerek belirli yönlerde sinyal gücünün artmasına neden olur. Bu, antenin kazanımında ve menzilinde bir iyileşmeye yol açabilir. Örneğin, bir VHF (Çok Yüksek Frekans) veya UHF (Ultra Yüksek Frekans) iletişim sisteminde, antenin yapıcı girişimin meydana geleceği bir yüksekliğe yükseltilmesi, geniş bir alandaki sinyal kalitesini önemli ölçüde artırabilir.
• Yıkıcı Girişim: Tersine, diğer yüksekliklerde yansıyan ve doğrudan dalgalar birbirini iptal edebilir, bu da sinyal gücünün azalmasına neden olabilir. Bu, sinyalin zayıf olduğu veya hiç olmadığı ölü bölgeler oluşturabilir. Yıkıcı paraziti önlemek için, çalışma frekansına ve çevredeki ortama göre anten yüksekliğini dikkatli bir şekilde seçmek çok önemlidir.

Görüş Hattı İletişimine Etkisi

Verici ve alıcı antenlerin herhangi bir engel olmadan birbirini "görebildiği" görüş hattı (LOS) iletişiminde anten yüksekliği kritik bir rol oynar. Anten ne kadar yüksek olursa görüş hattı da o kadar uzar.

Yüksekliği (h_1) ve (h_2) (metre cinsinden) olan iki anten arasındaki görüş hattı mesafesini (d) hesaplama formülü şu şekilde verilir:

[d = 3,57(\sqrt{h_1}+\sqrt{h_2})]

(d) kilometre cinsindendir. Bu formül, her iki antenin yüksekliğinin arttırılmasının iletişim aralığını önemli ölçüde artırabileceğini göstermektedir. Örneğin, noktadan noktaya mikrodalga bağlantısında, antenlerin daha yüksek kulelere yükseltilmesi, iki uzak konum arasındaki iletişim mesafesini uzatabilir.

Yer Dalgası Yayılımına Etkisi

Yer dalgası yayılımı, elektromanyetik dalgaların Dünya yüzeyi boyunca ilerlediği yayılma modudur. Antenin yüksekliği yer dalgası yayılımının verimliliğini etkiler.

• Düşük Frekanslı Antenler: Düşük frekanslı antenler için (2 MHz'in altında), yer dalgası baskın yayılma modudur. Daha düşük bir anten yüksekliği yer dalgası yayılımı için daha etkili olabilir çünkü dalgaların yerle daha iyi eşleşmesine olanak tanır. Dalganın elektrik alanı dünyanın iletken yüzeyi ile etkileşime girer ve daha düşük anten yüksekliği daha güçlü bir bağlantı sağlar.
• Yüksek Frekanslı Antenler: Yüksek frekanslarda yer dalgası daha hızlı zayıflar ve yer dalgası yayılımının önemi azalır. Ancak anten yüksekliği, özellikle iyonosferle etkileşim ve gökyüzü dalgalarının oluşumu açısından genel performansı hâlâ etkiliyor.

Çok Yollu Sönümleme Üzerindeki Etki

Çok yollu sönümleme, alınan sinyalin, iletilen sinyalin birden fazla kopyasının birleşimi olduğu ve her birinin alıcıya farklı bir yoldan ulaştığı bir olgudur. Bu yollar, doğrudan yolları, binalardan, dağlardan veya diğer nesnelerden yansıyan yolları ve engellerin etrafından kırılan yolları içerebilir.

Anten yüksekliği çok yollu sönümün azaltılmasına yardımcı olabilir. Daha yüksek bir antenin, yansıyan ve kırılan sinyallerden daha az parazitle doğrudan sinyali alma olasılığı daha yüksektir. Bunun nedeni, anten ne kadar yüksek olursa, verici ile alıcı arasındaki doğrudan yolda o kadar az engel bulunmasıdır. Ek olarak, daha yüksek bir anten, çevredeki alanı daha iyi görebilir ve farklı yönlerden sinyalleri daha etkili bir şekilde almasına olanak tanır.

Anten Yüksekliği Seçiminde Pratik Hususlar

Antenin yüksekliğini seçerken birkaç pratik hususun dikkate alınması gerekir:

• Düzenleyici Gereksinimler: Birçok bölgede antenlerin maksimum yüksekliğine ilişkin düzenlemeler bulunmaktadır. Bu düzenlemeler güvenliğin sağlanması, havacılık ve diğer iletişim sistemlerine müdahalenin önlenmesi ve alanın estetik değerinin korunması amacıyla uygulanmaktadır.
• Maliyet: Anten yüksekliğinin arttırılması genellikle daha uzun kuleler veya direkler gerektirir; bunların kurulumu ve bakımı pahalı olabilir. Anten yüksekliğine karar verirken kulenin maliyeti, temel ve kurulum işçiliğinin dikkate alınması gerekir.
• Çevresel Faktörler: Yüksek binaların, dağların veya ağaçların varlığı gibi yerel ortam optimum anten yüksekliğini etkileyebilir. Örneğin çok sayıda yüksek binanın bulunduğu bir şehirde, binaların neden olduğu tıkanıklığın aşılması için daha yüksek bir antene ihtiyaç duyulabilir.

Anten Çözümlerimiz

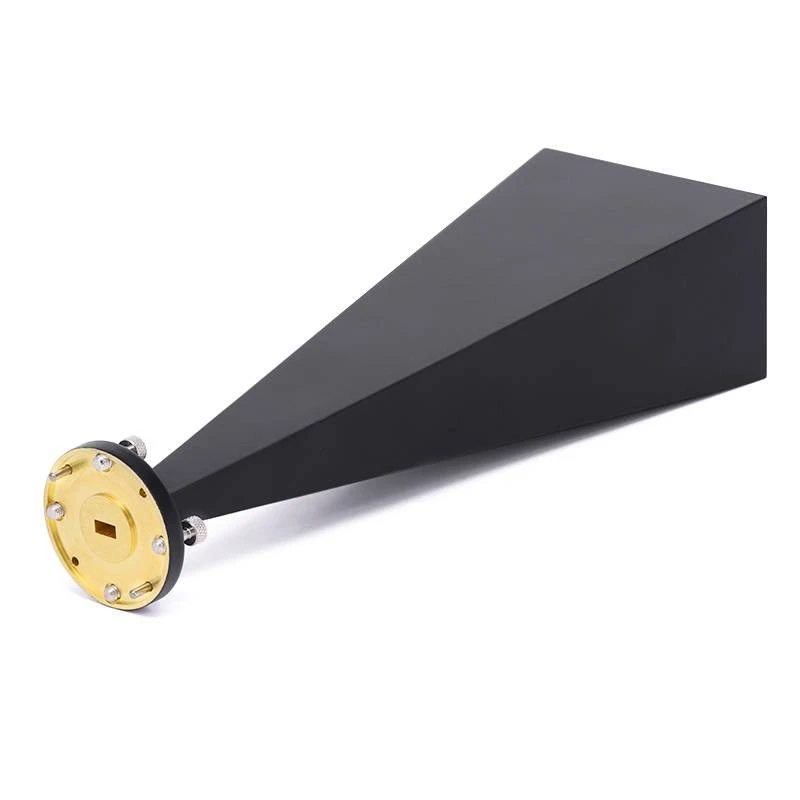

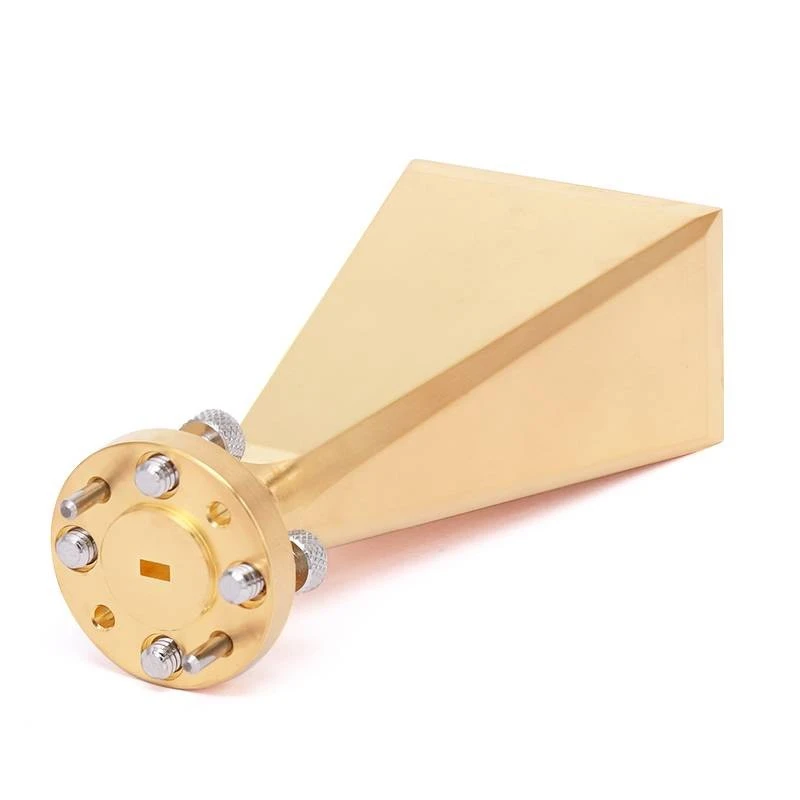

Anten tedarikçisi olarak geniş bir anten yelpazesi sunuyoruz:Günlük - periyodik antenlerVeKorna Antenleri, çeşitli uygulamalara ve yükseklik gereksinimlerine uygundur. Uzman ekibimiz doğru anteni seçmenize ve özel ihtiyaçlarınıza göre en uygun yüksekliği belirlemenize yardımcı olabilir.

İster uzun menzilli iletişim için yüksek kazançlı bir antene ister yer dalgası yayılımı için düşük profilli bir antene ihtiyacınız olsun, ihtiyaçlarınızı karşılayacak çözümlerimiz mevcuttur. Optimum performansa ulaşmada anten yüksekliğinin önemini anlıyoruz ve size doğru kararı vermeniz için ihtiyaç duyduğunuz teknik desteği ve tavsiyeyi sağlayabiliriz.

Çözüm

Antenin yüksekliği, performansını birçok yönden etkileyen kritik bir faktördür. Radyasyon modelini, görüş hattı iletişim aralığını, yer dalgası yayılımının verimliliğini ve çok yollu sönümlemenin azaltılmasını etkiler. Anten yüksekliğiyle ilgili bilimsel ilkeleri ve pratik hususları dikkatli bir şekilde göz önünde bulundurarak, özel uygulamanız için doğru anteni ve kurulum yüksekliğini seçebilirsiniz.

Anten ürünlerimiz hakkında daha fazla bilgi edinmek istiyorsanız veya projeniz için en uygun anten yüksekliğini seçme konusunda yardıma ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz iletişim ihtiyaçlarınız için en iyi çözümleri bulmanıza yardımcı olmaya hazır.

Referanslar

• Balanis, CA (2016). Anten Teorisi: Analiz ve Tasarım (4. baskı). Wiley.
• Kraus, JD ve Marhefka, RJ (2002). Tüm Uygulamalara Yönelik Antenler (3. baskı). McGraw-Tepe.
• Ürdün, EC ve Balmain, KG (1968). Elektromanyetik Dalgalar ve Yayılan Sistemler (2. baskı). Çırak - Salon.
