Birden fazla SMA zayıflatıcı bağlandığında toplam zayıflama nasıl hesaplanır?

Selam! Bir SMA Zayıflatıcı tedarikçisi olarak, birden fazla SMA Zayıflatıcı bağlandığında toplam zayıflamanın nasıl hesaplanacağıyla ilgili sıklıkla sorular alıyorum. Bu, özellikle RF bileşenleri dünyasında yeni olanlar için oldukça yaygın bir sorudur. Bu blog yazısında bunu sizin için basit ve anlaşılması kolay bir şekilde anlatacağım.

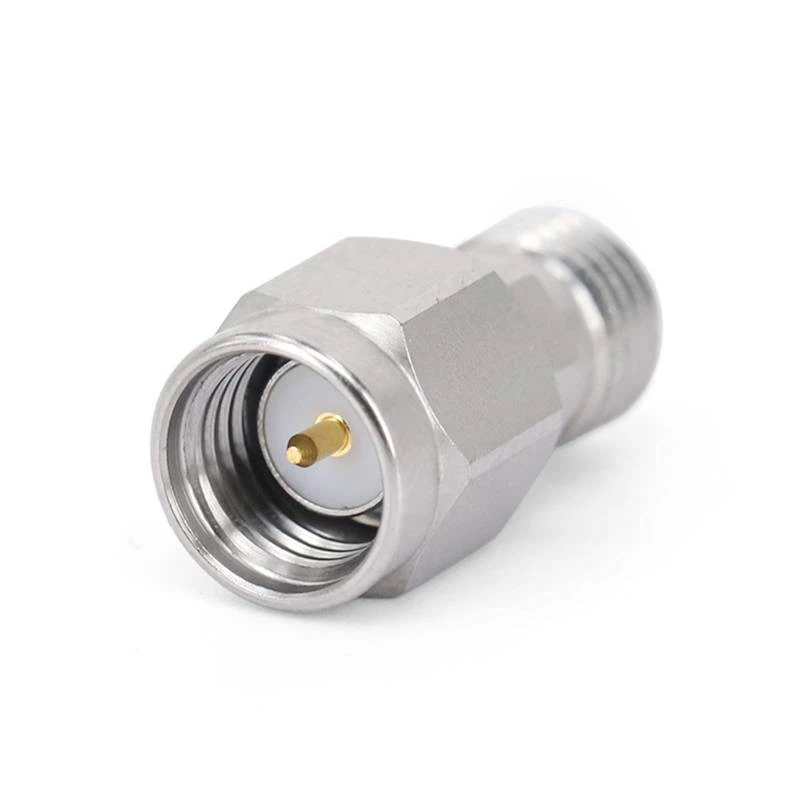

SMA Zayıflatıcılar nelerdir?

Hesaplamalara dalmadan önce SMA zayıflatıcıların ne olduğuna hızlıca bakalım. SubMiniature version A anlamına gelen SMA, RF (Radyo Frekansı) uygulamalarında yaygın olarak kullanılan bir koaksiyel konnektör türüdür. SMA zayıflatıcılar, RF sinyalinin gücünü, dalga biçimini önemli ölçüde bozmadan azaltan pasif cihazlardır. Test ve ölçüm, telekomünikasyon ve kablosuz sistemler gibi çeşitli uygulamalarda kullanılırlar.

SMA Zayıflatıcılar hakkında daha fazla bilgi edinmek istiyorsanız, şu sayfamıza göz atabilirsiniz:SMA Zayıflatıcılarweb sitemizdeki sayfa.

Zayıflamayı Anlamak

Zayıflama desibel (dB) cinsinden ölçülür. Pozitif bir dB değeri sinyal gücünde bir azalma olduğunu gösterir. Örneğin 3 dB'lik bir zayıflatıcı sinyalin gücünü yarı yarıya azaltacaktır. Güç oranını desibel cinsinden hesaplamak için formül şöyledir:

[
\text{Zayıflama (dB)} = 10 \log_{10} \left( \frac{P_{in}}{P_{out}} \right)
]

Burada (P_{in}) giriş gücü ve (P_{out}) çıkış gücüdür.

Çoklu Zayıflatıcılar için Toplam Zayıflamanın Hesaplanması

Birden fazla SMA zayıflatıcı seri olarak bağlandığında, toplam zayıflama, bireysel zayıflamaların toplamıdır. Diyelim ki sırasıyla 3 dB, 6 dB ve 10 dB zayıflamaya sahip üç SMA zayıflatıcınız var. Toplam zayıflamayı bulmak için şu değerleri toplamanız yeterlidir:

[
\text{Toplam Zayıflama} = 3 \text{ dB} + 6 \text{ dB} + 10 \text{ dB} = 19 \text{ dB}
]

Bu kadar basit! Bunun nedeni, zayıflatıcılar seri olarak bağlandığında, bir zayıflatıcının çıkışının bir sonraki zayıflatıcının girişi haline gelmesidir. Her zayıflatıcı, sinyal gücünü belirtilen miktarda azaltır ve genel azalma, bu bireysel azalmaların toplamıdır.

Örnek Hesaplama

Daha detaylı bir örnek üzerinde çalışalım. 100 mW gücünde bir giriş sinyaliniz olduğunu varsayalım. İki SMA zayıflatıcıyı seri olarak bağlarsınız: biri 6 dB zayıflamalı, diğeri 10 dB zayıflamalı.

Öncelikle ilk zayıflatıcıdan sonraki çıkış gücünü hesaplayalım. Zayıflatma formülünü kullanarak:

[
6 \text{ dB} = 10 \log_{10} \left( \frac{100 \text{ mW}}{P_{out1}} \right)
]

[
\frac{6}{10} = \log_{10} \left( \frac{100 \text{ mW}}{P_{out1}} \right)
]

[
10^{0,6} = \frac{100 \text{ mW}}{P_{out1}}
]

[
P_{out1} = \frac{100 \text{ mW}}{10^{0,6}} \approx 25,12 \text{ mW}
]

Şimdi bu çıkış gücü ikinci zayıflatıcının giriş gücü haline gelir. İkinci zayıflatıcıdan sonra çıkış gücünü hesaplayacağız:

[
10 \text{ dB} = 10 \log_{10} \left( \frac{25.12 \text{ mW}}{P_{out2}} \right)
]

[
1 = \log_{10} \left( \frac{25.12 \text{ mW}}{P_{out2}} \right)
]

[
10^1 = \frac{25,12 \text{ mW}}{P_{out2}}
]

[
P_{out2} = \frac{25,12 \text{ mW}}{10} = 2,512 \text{ mW}
]

Toplam zayıflamayı doğrudan da hesaplayabiliriz:

[
\text{Toplam Zayıflama} = 6 \text{ dB} + 10 \text{ dB} = 16 \text{ dB}
]

Nihai çıkış gücünü bulmak için toplam zayıflamayı kullanma:

[
16 \text{ dB} = 10 \log_{10} \left( \frac{100 \text{ mW}}{P_{final}} \right)
]

[
\frac{16}{10} = \log_{10} \left( \frac{100 \text{ mW}}{P_{final}} \right)
]

[
10^{1,6} = \frac{100 \text{ mW}}{P_{final}}
]

[
P_{final} = \frac{100 \text{ mW}}{10^{1,6}} \approx 2,512 \text{ mW}
]

Gördüğünüz gibi her iki yöntem de bize aynı sonucu veriyor.

Diğer Hususlar

Zayıflatıcılar seri olarak bağlandığında toplam zayıflamanın hesaplanması basit olsa da akılda tutulması gereken birkaç nokta daha vardır:

• Empedans Eşleştirme: Tüm zayıflatıcıların aynı empedansa sahip olduğundan emin olun. Uyumsuz empedans sinyal yansımalarına neden olabilir ve sisteminizin performansını etkileyebilir.
• Frekans Tepkisi: Farklı zayıflatıcılar farklı frekans yanıtlarına sahip olabilir. Seçtiğiniz zayıflatıcıların uygulamanızın frekans aralığına uygun olduğundan emin olun.

İlgili Ürünler

SMA Zayıflatıcılara ek olarak şunları da sunuyoruz:2,92 mm ZayıflatıcılarVe2,4 mm Zayıflatıcılar. Bunlar aynı zamanda yüksek frekanslı uygulamalarda kullanılan popüler RF zayıflatıcı türleridir.

Çözüm

Birden fazla SMA zayıflatıcı bağlandığında toplam zayıflamanın hesaplanması basit bir işlemdir. Toplamı elde etmek için bireysel zayıflamaları eklemeniz yeterlidir. Zayıflatıcılarınızı seçerken empedans eşleşmesini ve frekans yanıtını dikkate almayı unutmayın.

Herhangi bir sorunuz varsa veya uygulamanız için doğru zayıflatıcıyı seçme konusunda yardıma ihtiyacınız varsa bizimle iletişime geçmekten çekinmeyin. Tüm RF bileşeni ihtiyaçlarınızda size yardımcı olmak için buradayız. İster hobi olarak ister sektörde profesyonel olun, ihtiyaçlarınızı karşılayacak ürün ve uzmanlığa sahibiz. Tedarik ihtiyaçlarınız hakkında bir görüşme başlatmak için bugün bizimle iletişime geçin.

Referanslar

• Pozar, DM (2011). Mikrodalga Mühendisliği (4. baskı). Wiley.
• Collin, RE (2001). Mikrodalga Mühendisliğinin Temelleri (2. baskı). Wiley.
