Belirli bir uygulama için doğru RF sirkülatörü nasıl seçilir?

Radyo frekansı (RF) sistemleri söz konusu olduğunda, doğru RF sirkülatörünün seçilmesi, optimum performans ve verimliliğin sağlanması açısından çok önemlidir. RF sirkülatörlerinin saygın bir tedarikçisi olarak, bu karar verme sürecindeki karmaşıklıkları anlıyorum. Bu blog yazısında, belirli bir uygulama için RF sirkülatörünü seçerken göz önünde bulundurmanız gereken temel faktörler konusunda size rehberlik edeceğim.

RF Sirkülatörlerini Anlamak

Seçim sürecine girmeden önce RF sirkülatörünün ne olduğu ve nasıl çalıştığı hakkında temel bir anlayışa sahip olmak önemlidir. RF sirkülatörü, RF sinyallerinin belirli bir yönde, tipik olarak dairesel bir düzende akmasına izin veren, pasif, karşılıklı olmayan üç veya dört bağlantı noktalı bir cihazdır. Bu, bir bağlantı noktasına giren bir sinyalin, önceden tanımlanmış bir sırayla bir sonraki bağlantı noktasından çıkacağı anlamına gelir.

RF sirkülatörlerinin karşılıklı olmayan doğası, onları RF sistemlerinde bu kadar değerli kılan şeydir. Bir sistemin farklı kısımlarını izole etmek, hassas bileşenleri yansıyan sinyallerden korumak ve genel sistem performansını iyileştirmek için kullanılabilirler. Örneğin, bir verici-alıcı sisteminde, iletilen ve alınan sinyalleri ayırmak, paraziti önlemek ve sinyal kalitesini artırmak için bir RF sirkülatörü kullanılabilir.

Dikkate Alınması Gereken Temel Faktörler

Artık RF sirkülatörleri hakkında temel bilgilere sahip olduğumuza göre, özel uygulamanız için doğru olanı seçerken dikkate almanız gereken temel faktörleri inceleyelim.

Frekans Aralığı

Dikkate alınması gereken ilk ve en önemli faktör RF sirkülatörünün frekans aralığıdır. Farklı uygulamalar farklı frekans aralıkları gerektirir ve istenen frekans bandında çalışabilecek bir sirkülatörün seçilmesi çok önemlidir. Örneğin, bir mikrodalga iletişim sistemi üzerinde çalışıyorsanız, mikrodalga frekanslarında çalışabilen bir sirkülatöre ihtiyacınız olacaktır.

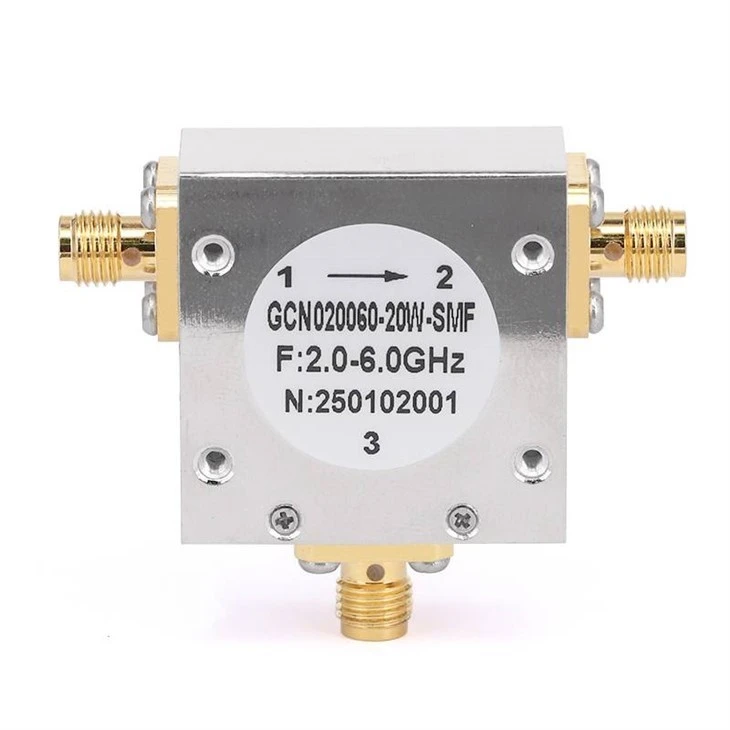

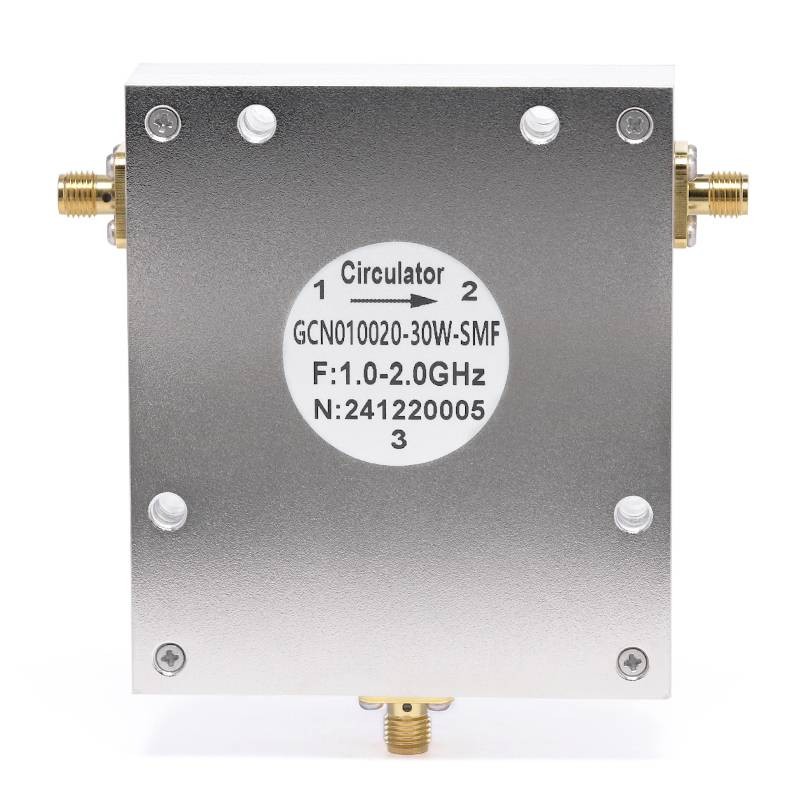

Tedarikçi olarak, çeşitli uygulamaların ihtiyaçlarını karşılamak için farklı frekans aralıklarına sahip geniş bir RF sirkülatör yelpazesi sunuyoruz. Örneğin, bizim26,5 GHz RF Koaksiyel Sirkülatörleryüksek frekanslı uygulamalar için tasarlanmıştır;40GHz RF Koaksiyel Sirkülatörlerdaha da yüksek frekans gereksinimlerine uygundur. Biz de var6GHz RF Koaksiyel SirkülatörlerDaha düşük frekanslı uygulamalar için.

Güç Kullanımı

Göz önünde bulundurulması gereken bir diğer önemli faktör RF sirkülatörünün güç kullanma kapasitesidir. Bir sirkülatörün güç idare kapasitesi, performansta önemli bir düşüş yaşamadan idare edebileceği maksimum güç miktarını ifade eder. Güvenilir çalışmayı sağlamak için özel uygulamanızın güç seviyelerini karşılayabilecek bir sirkülatör seçmek çok önemlidir.

Güç kullanımına dayalı bir sirkülatör seçerken, sisteminizin hem ortalama gücünü hem de tepe güç gereksinimlerini dikkate almak önemlidir. Radar sistemleri veya yüksek güçlü vericiler gibi yüksek güçlü uygulamalar için, yüksek güç işleme kapasitesine sahip bir sirkülatöre ihtiyacınız olacaktır. RF sirkülatörlerimiz, farklı güç gereksinimlerini karşılamak için çeşitli güç değerlerinde mevcuttur.

Ekleme Kaybı

Ekleme kaybı, RF sirkülatörünü seçerken dikkate alınması gereken bir diğer kritik parametredir. Ekleme kaybı, RF sinyali sirkülatörden geçerken kaybedilen güç miktarını ifade eder. Daha düşük bir ekleme kaybı, sirkülatörde daha az güç israf edildiği için daha iyi performansı gösterir.

Genel olarak, ekleme kaybı desibel (dB) cinsinden ölçülür ve daha düşük bir dB değeri, daha az kayıp anlamına gelir. Bir sirkülatör seçerken, güç kaybını en aza indirmek ve genel sistem verimliliğini artırmak için ekleme kaybı düşük olanı seçmek önemlidir. RF sirkülatörlerimiz, uygulamanızda optimum performansı sağlayacak şekilde düşük ekleme kaybına sahip olacak şekilde tasarlanmıştır.

İzolasyon

Yalıtım, sirkülatörün giriş ve çıkış portlarını izole etme yeteneğini ölçen bir diğer önemli parametredir. Yüksek izolasyon değeri, sirkülatörün sinyallerin portlar arasında sızmasını etkili bir şekilde önleyebildiğini, paraziti azalttığını ve sinyal kalitesini iyileştirdiğini gösterir.

İzolasyon ayrıca desibel (dB) cinsinden de ölçülür ve daha yüksek bir dB değeri, daha iyi izolasyonu gösterir. Sirkülatör seçerken, güvenilir çalışmayı sağlamak ve sisteminizdeki paraziti en aza indirmek için izolasyon değeri yüksek olanı seçmek önemlidir. RF sirkülatörlerimiz, çeşitli uygulamalarda mükemmel performans sağlayacak şekilde yüksek izolasyona sahip olacak şekilde tasarlanmıştır.

VSWR (Gerilim Daimi Dalga Oranı)

VSWR, RF sirkülatörünün bağlı bileşenlerin empedansıyla ne kadar iyi eşleştiğinin bir ölçüsüdür. Düşük bir VSWR değeri, iyi bir empedans eşleşmesini gösterir; bu, sirkülatörden daha az gücün geri yansıtıldığı ve bunun daha iyi performans ve verimlilikle sonuçlandığı anlamına gelir.

VSWR tipik olarak 1,2:1 veya 1,5:1 gibi bir oran olarak ifade edilir. Daha düşük bir oran daha iyi bir empedans eşleşmesini gösterir. Bir sirkülatör seçerken, sisteminizde optimum performansı sağlamak ve güç kaybını en aza indirmek için VSWR değeri düşük olanı seçmek önemlidir. RF sirkülatörlerimiz, iyi bir empedans uyumu ve mükemmel performans sağlayacak şekilde düşük VSWR'ye sahip olacak şekilde tasarlanmıştır.

Boyut ve Form Faktörü

RF sirkülatörünün boyutu ve form faktörü de özellikle alanın sınırlı olduğu uygulamalarda dikkate alınması gereken önemli hususlardır. Farklı uygulamalar, sirkülatörlerin farklı boyut ve form faktörlerini gerektirebilir ve sisteminize uyacak olanı seçmek çok önemlidir.

Tedarikçi olarak, çeşitli uygulamaların ihtiyaçlarını karşılamak için farklı boyutlarda ve form faktörlerinde çeşitli RF sirkülatörleri sunuyoruz. İster taşınabilir bir cihaz için kompakt bir sirkülatöre, ister yüksek güçlü bir sistem için daha büyük bir sirkülatöre ihtiyacınız olsun, sizin için doğru çözüme sahibiz.

Uygulamaya Özel Hususlar

Yukarıda belirtilen genel faktörlere ek olarak, RF sirkülatörünü seçerken dikkate almanız gereken, uygulamaya özel bazı hususlar da vardır.

İletişim Sistemleri

Hücresel ağlar veya uydu iletişim sistemleri gibi iletişim sistemlerinde, gönderilen ve alınan sinyalleri ayırmak için RF sirkülatörleri kullanılır. Bir iletişim sistemi için sirkülatör seçerken, güvenilir çalışma ve yüksek kaliteli iletişim sağlamak için frekans aralığı, ekleme kaybı, izolasyon ve VSWR gibi faktörleri dikkate almak önemlidir.

Radar Sistemleri

Radar sistemleri, yüksek güç seviyelerini idare edebilen ve yüksek frekanslarda çalışabilen RF sirkülatörlerine ihtiyaç duyar. Bir radar sistemi için sirkülatör seçerken, doğru algılamayı ve güvenilir çalışmayı sağlamak için yüksek güç taşıma kapasitesine, düşük ekleme kaybına, yüksek izolasyona ve düşük VSWR'ye sahip olanı seçmek önemlidir.

Test ve Ölçüm Ekipmanları

Test ve ölçüm ekipmanlarında RF sirkülatörleri, sinyalleri farklı bileşenler ve test portları arasında yönlendirmek için kullanılır. Test ve ölçüm ekipmanı için bir sirkülatör seçerken, doğru ölçümleri ve güvenilir çalışmayı sağlamak için frekans aralığı, ekleme kaybı, izolasyon ve VSWR gibi faktörleri dikkate almak önemlidir.

Çözüm

Belirli bir uygulama için doğru RF sirkülatörünü seçmek, sisteminizin performansı ve verimliliği üzerinde önemli bir etkiye sahip olabilecek kritik bir karardır. Frekans aralığı, güç kullanımı, ekleme kaybı, izolasyon, VSWR, boyut ve form faktörü gibi faktörlerin yanı sıra uygulamaya özel gereksinimleri de göz önünde bulundurarak ihtiyaçlarınıza en uygun sirkülatörü seçebilirsiniz.

RF sirkülatörlerinin tedarikçisi olarak müşterilerimizin ihtiyaçlarını karşılayan yüksek kaliteli ürünler sunmaya kararlıyız. RF sirkülatörlerimiz frekans aralığı, güç kullanımı, ekleme kaybı, izolasyon, VSWR ve boyut açısından mükemmel performansa sahip olacak şekilde tasarlanmıştır. Uygulamanız için doğru RF sirkülatörünü arıyorsanız, gereksinimlerinizi görüşmek ve ürün tekliflerimizi keşfetmek için sizi bizimle iletişime geçmeye davet ediyoruz. RF sisteminiz için mükemmel çözümü bulmak üzere sizinle birlikte çalışmayı sabırsızlıkla bekliyoruz.
