Bir RF amplifikatörünün stabilitesi nasıl sağlanır?

Ey RF meraklıları! Bir RF amplifikatör tedarikçisi olarak, bu kötü çocukları sabit tutmanın ne kadar önemli olduğunu ilk elden gördüm. Bu blogda bir RF amplifikatörünün kararlılığının nasıl sağlanacağına dair bazı ipuçları paylaşacağım.

Temel bilgilerle başlayalım. Bir RF amplifikatöründe kararlılık tam olarak nedir? Basit bir ifadeyle, kararlı bir amplifikatör, normal çalışma koşulları altında salınmayan veya kontrolden çıkmayan bir amplifikatördür. Salınımlar sinyali bozabilir, parazite neden olabilir ve hatta amplifikatörün kendisine zarar verebilir. Dolayısıyla bundan kesinlikle kaçınmak istiyoruz.

1. Doğru Bileşen Seçimi

Amplifikatörün stabilitesini sağlamanın ilk adımı doğru bileşenleri seçmektir. Buna transistörler, dirençler, kapasitörler ve indüktörler dahildir. Her bileşen amplifikatörün performansında hayati bir rol oynar ve düşük kaliteli veya uyumsuz parçaların kullanılması dengesizliğe yol açabilir.

Transistörler için kazanç, gürültü değeri ve güç kullanımı gibi parametrelere bakmamız gerekir. Kazancı çok yüksek olan bir transistör amplifikatörü salınımlara yatkın hale getirebilir. Öte yandan kazancı düşük olan bir transistör yeterli amplifikasyonu sağlayamayabilir. Ayrıca transistörün frekans aralığını da dikkate almamız gerekir. Amplifikatörümüzün çalışma frekansına uygun olmalıdır.

Dirençler, kapasitörler ve indüktörler öngerilimleme, birleştirme ve eşleştirme için kullanılır. Örneğin öngerilim dirençleri transistörün DC çalışma noktasını belirler. Bu dirençler doğru seçilmezse transistör istenilen bölgede çalışmayabilir ve kararsızlığa yol açabilir. Empedans uyumu için kapasitörler ve indüktörler kullanılır. Amplifikatör ile yük arasındaki iyi bir empedans uyumu, gücün verimli bir şekilde aktarılmasına yardımcı olur ve salınımlara neden olabilecek yansıma olasılığını azaltır.

2. Giriş ve Çıkış Eşleştirme

Empedans uyumu amplifikatör stabilitesi için çok önemlidir. Amplifikatörün giriş ve çıkış empedansları sırasıyla kaynak ve yük empedanslarıyla eşleştirildiğinde yansımaları en aza indirebiliriz. Yansımalar amplifikatörde duran dalgalara neden olabilir ve bu da salınımlara neden olabilir.

Eşleştirme ağlarının kullanılması gibi empedans eşleştirmesi için çeşitli teknikler kullanabiliriz. Bu ağlar kapasitörlerden ve indüktörlerden oluşabilir. Örneğin, bir yük empedansını amplifikatörün çıkış empedansıyla eşleştirmek için basit bir L ağı kullanılabilir. Daha geniş bir frekans aralığında daha iyi eşleştirme sağlayabilen Pi - ağı ve T - ağı gibi daha karmaşık eşleştirme ağları da vardır.

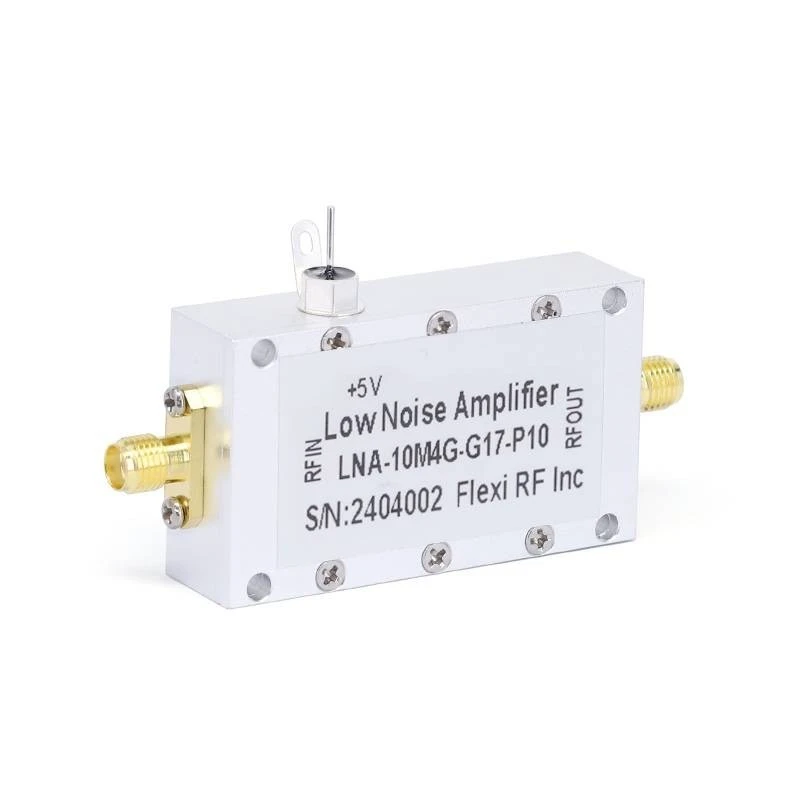

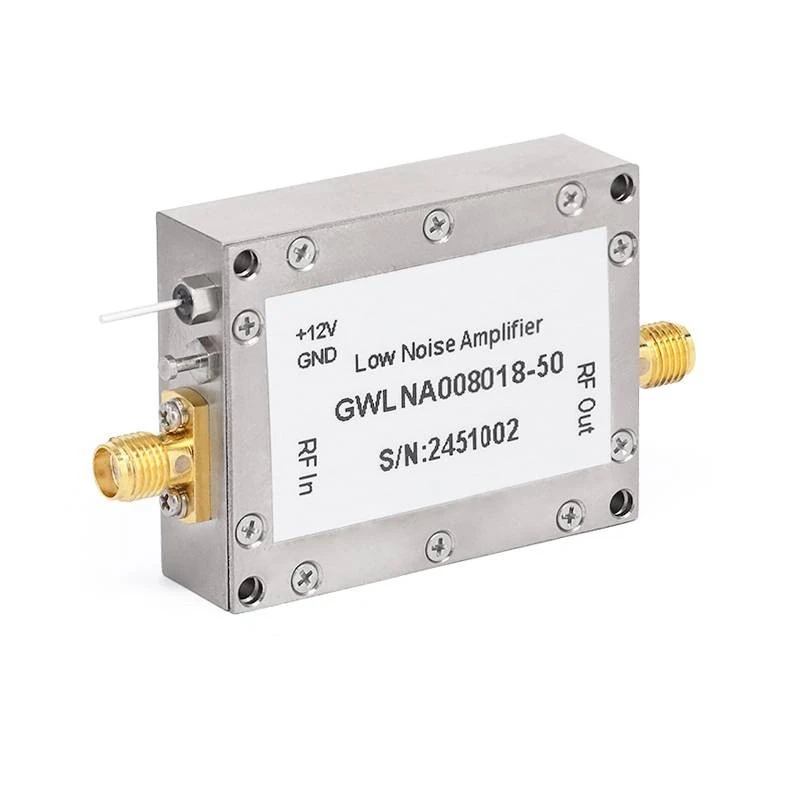

Şirketimizde mükemmel giriş ve çıkış uyumuna sahip bir dizi RF amplifikatörü sunuyoruz. Bizim göz atın220GHz Düşük Gürültülü Amplifikatörler,90GHz Düşük Gürültülü Amplifikatörler, Ve18GHz Düşük Gürültülü Amplifikatörler. Bu amplifikatörler, kararlı çalışmayı sağlamak için uygun eşleşen ağlarla tasarlanmıştır.

3. Önyargı Devreleri

Önyargı, amplifikatör kararlılığında bir başka önemli faktördür. Öngerilim devresi transistörün DC çalışma noktasını ayarlar. Kararlı bir öngerilimleme devresi, transistörün tutarlı amplifikasyon sağlayabildiği doğrusal bölgede çalışmasını sağlar.

Sabit öngerilim, öz öngerilim ve gerilim bölücü öngerilim gibi farklı türde öngerilim devreleri vardır. Gerilim bölücü öngerilim, en yaygın kullanılan öngerilim devrelerinden biridir çünkü çok çeşitli çalışma koşullarında iyi stabilite sağlar. Besleme voltajını bölmek ve transistörün taban voltajını ayarlamak için iki direnç kullanır.

Öngerilim devresini tasarlarken sıcaklık değişiklikleri gibi faktörleri dikkate almamız gerekir. Transistörler sıcaklığa duyarlıdır ve özellikleri sıcaklıkla değişebilir. İyi bir öngerilimleme devresi bu sıcaklık değişimlerini telafi edebilmeli ve çalışma noktasını sabit tutabilmelidir.

4. PCB Düzeni

Baskılı devre kartı (PCB) düzeninin amplifikatör stabilitesi üzerinde büyük etkisi olabilir. Kötü tasarlanmış bir PCB düzeni, istenmeyen parazitik kapasitanslara ve endüktanslara neden olabilir ve bu da salınımlara neden olabilir.

PCB yerleşimini tasarlarken aşağıdaki noktalara dikkat etmemiz gerekiyor:

• Bileşen Yerleştirme: Birbirine bağlanan izlerin uzunluğunu en aza indirmek için bileşenleri birbirine yakın yerleştirin. Uzun izler anten görevi görebilir ve elektromanyetik enerji yayabilir, bu da girişime ve kararsızlığa neden olabilir.
• Topraklama: Uygun bir topraklama şeması şarttır. Topraklama döngülerinden kaçınmak için tek noktalı topraklama veya yıldız-toprak konfigürasyonu kullanmalıyız. Toprak döngüleri gürültüye neden olabilir ve amplifikatörde dengesizliğe neden olabilir.
• Güç Kaynağı Ayırma: Bileşenlerin güç kaynağı pinlerinin yakınında ayırma kapasitörleri kullanın. Bu kapasitörler, güç kaynağından gelen yüksek frekanslı gürültünün filtrelenmesine ve amplifikatörün performansını etkilemesinin önlenmesine yardımcı olur.

5. Geribildirim

Geri bildirim amplifikatör kararlılığını geliştirmek için kullanılabilir. İki tür geri bildirim vardır: olumlu geri bildirim ve olumsuz geri bildirim. Pozitif geri besleme amplifikatörün kazancını artırabilir, ancak aynı zamanda amplifikatörü kararsız hale de getirebilir. Negatif geri besleme ise kazancı azaltabilir ancak amplifikatörün kararlılığını, doğrusallığını ve bant genişliğini artırabilir.

Amplifikatörün kazancını kontrol etmek ve parametre değişimlerinin etkilerini azaltmak için negatif geri beslemeyi kullanabiliriz. Örneğin amplifikatörün kazancını ayarlamak için geri besleme yolunda bir direnç kullanabiliriz. Bu direncin değerini ayarlayarak negatif geri besleme miktarını ve dolayısıyla amplifikatörün kazancını kontrol edebiliriz.

6. Termal Yönetim

Isı amplifikatörün stabilitesi üzerinde önemli bir etkiye sahip olabilir. Amplifikatörün sıcaklığı arttıkça bileşenlerin özellikleri değişebilir ve bu da kararsızlığa yol açabilir.

Amplifikatörün uygun termal yönetimini sağlamamız gerekiyor. Bu, ısı emiciler, fanlar veya diğer soğutma cihazları kullanılarak yapılabilir. Isı emiciler, bileşenler tarafından üretilen ısıyı dağıtmak için kullanılır. Bileşenin yüzey alanını artırarak ısının çevreye daha verimli bir şekilde aktarılmasına olanak tanır. Fanlar, ısı emici üzerindeki hava akışını artırmak ve soğutma verimliliğini daha da artırmak için kullanılabilir.

7. Test Etme ve İzleme

Amplifikatör tasarlanıp üretildikten sonra performansını test etmemiz ve izlememiz gerekir. Amplifikatörün kazancını, frekans tepkisini ve kararlılığını ölçmek için spektrum analizörleri, ağ analizörleri ve osiloskoplar gibi çeşitli test ekipmanlarını kullanabiliriz.

Test süreci sırasında salınımlar veya anormal frekans yanıtları gibi istikrarsızlık belirtilerini arayabiliriz. Herhangi bir sorun tespit edersek amplifikatörün tasarımında veya bileşenlerinde stabilitesini artıracak ayarlamalar yapabiliriz.

Ayrıca amplifikatörün zaman içindeki performansını da izlememiz gerekir. Sıcaklık ve nem gibi çevresel faktörler değişebilir ve bu değişiklikler amplifikatörün stabilitesini etkileyebilir. Amplifikatörün performansını izleyerek herhangi bir değişikliği erken tespit edebilir ve düzeltici önlemleri alabiliriz.

Sonuç olarak, bir RF amplifikatörünün stabilitesinin sağlanması, uygun bileşen seçimi, empedans uyumu, öngerilimleme, PCB düzeni, geri bildirim, termal yönetim ve testin bir kombinasyonunu gerektirir. Şirketimizde RF amplifikatörlerimizi tasarlarken ve üretirken tüm bu faktörleri dikkate alıyoruz. Müşterilerimize yüksek kaliteli, istikrarlı RF amplifikatörleri sağlamaya kararlıyız.

RF amplifikatörleri satın almakla ilgileniyorsanız veya amplifikatör stabilitesi hakkında sorularınız varsa bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınıza en uygun çözümü bulmanıza yardımcı olmak için buradayız.

Referanslar

• González, Guillermo. Mikrodalga Transistörlü Yükselteçler: Analiz ve Tasarım. Prentice Salonu, 1997.
• Pozar, David M. Mikrodalga Mühendisliği. Wiley, 2011.
