Bir RF amplifikatörünün çıkış empedansı nasıl eşleştirilir?

Selam! Bir RF amplifikatör tedarikçisi olarak, son zamanlarda bir RF amplifikatörünün çıkış empedansının nasıl eşleştirileceği konusunda birçok soru alıyorum. Bu çok önemli bir konu ve sizinle bazı içgörüleri paylaşmaktan heyecan duyuyorum.

Öncelikle empedans eşleştirmenin neden bu kadar önemli olduğundan bahsedelim. RF amplifikatörleri dünyasında empedans uyumu mükemmel dans partnerini bulmak gibidir. Amplifikatörün çıkış empedansı yükün (bağlandığı cihazın) empedansıyla eşleştiğinde maksimum güç aktarımı sağlanır. Bu, amplifikatörünüzden en iyi şekilde yararlanacağınız ve sinyal yansımalarını azaltacağınız anlamına gelir. Sinyal yansımaları, verimliliğin azalması, gürültünün artması ve hatta amplifikatörünüzün hasar görmesi gibi her türlü baş ağrısına neden olabilir.

Peki bir RF amplifikatörünün çıkış empedansını nasıl eşleştireceksiniz? Birkaç farklı yöntem var ve size en yaygın olanlardan bazılarını anlatacağım.

1. Eşleşen Bir Ağ Kullanmak

Empedansı eşleştirmenin en popüler yollarından biri eşleşen bir ağ kullanmaktır. Eşleştirme ağı, amplifikatörün empedansını yükün empedansına uyacak şekilde dönüştürmek için tasarlanmış bir devredir. Eşleştirme ağlarının çeşitli türleri vardır, ancak en yaygın olanlardan ikisi L ağı ve Pi ağıdır.

L ağı empedansı eşleştirmenin basit ve etkili bir yoludur. L şeklinde düzenlenmiş iki reaktif bileşenden (indüktörler veya kapasitörler) oluşur. Bu bileşenlerin değerleri, eşleştirmeye çalıştığınız giriş ve çıkış empedanslarına göre hesaplanır. Örneğin, amplifikatörünüzün çıkış empedansı 50 ohm ve yükünüzün empedansı 25 ohm ise, L ağı 50 ohm empedansı 25 ohm'a dönüştürecek şekilde tasarlanabilir.

Pi ağı, L ağından biraz daha karmaşıktır ancak daha fazla esneklik sunar. Pi şeklinde düzenlenmiş üç reaktif bileşenden oluşur. Pi ağı daha geniş bir empedans aralığını eşleştirmek için kullanılabilir ve ayrıca bazı filtreleme yetenekleri de sağlayabilir.

Eşleşen bir ağ tasarlarken yüksek kaliteli bileşenlerin kullanılması önemlidir. Düşük kaliteli bileşenler kayıplara neden olabilir ve eşleşen ağınızın performansını etkileyebilir. Amplifikatörünüzün performansında gerçekten fark yaratabilecek bazı harika RF bileşenlerini güvenilir tedarikçilerden bulabilirsiniz.

2. Amplifikatörün Ayarlanması

Çıkış empedansını eşleştirmenin başka bir yolu amplifikatörün kendisini ayarlamaktır. Bazı RF amplifikatörleri, çıkış empedansına ince ayar yapmanıza olanak tanıyan ayarlanabilir bileşenlere sahiptir. Daha iyi bir eşleşme elde etmek için empedansta küçük ayarlamalar yapmanız gerekiyorsa bu harika bir seçenek olabilir.

Örneğin, bazı amplifikatörler çıkış empedansını etkileyebilecek ayarlanabilir öngerilim ayarlarına sahiptir. Önyargıyı ayarlayarak amplifikatörün çalışma noktasını değiştirebilir ve potansiyel olarak empedans uyumunu iyileştirebilirsiniz. Ancak amplifikatörü ayarlarken dikkatli olmak önemlidir; çünkü yanlış ayarlamalar amplifikatörün spesifikasyonlarının dışında çalışmasına ve potansiyel olarak ona zarar vermesine neden olabilir.

3. Transformatör Kullanmak

Empedansı eşleştirmek için transformatörler de kullanılabilir. Bir transformatör, empedansı etkili bir şekilde değiştirebilen iki devre arasındaki voltaj ve akım seviyelerini değiştirerek çalışır. Örneğin, amplifikatör çıkışının empedansını daha düşük empedanslı bir yüke uyacak şekilde azaltmak için bir düşürücü transformatör kullanılabilir.

Transformatörlerin diğer eşleştirme yöntemlerine göre bazı avantajları vardır. Amplifikatör ile yük arasında izolasyon sağlayabilirler ve bu da bazı uygulamalarda faydalı olabilir. Ayrıca geniş bir bant genişliğine sahiptirler, bu da çeşitli frekanslarda iyi çalışabilecekleri anlamına gelir. Ancak transformatörler özellikle yüksek güçlü uygulamalar için hantal ve pahalı olabilir.

4. Doğru Amplifikatörün Seçilmesi

İyi bir empedans eşleşmesi sağlamanın en basit yollarından biri, halihazırda yükünüzün empedansına yakın bir çıkış empedansına sahip olan bir amplifikatör seçmektir. Şirketimizde, çeşitli uygulamalara uyacak şekilde farklı çıkış empedanslarına sahip geniş bir RF amplifikatör yelpazesi sunuyoruz.

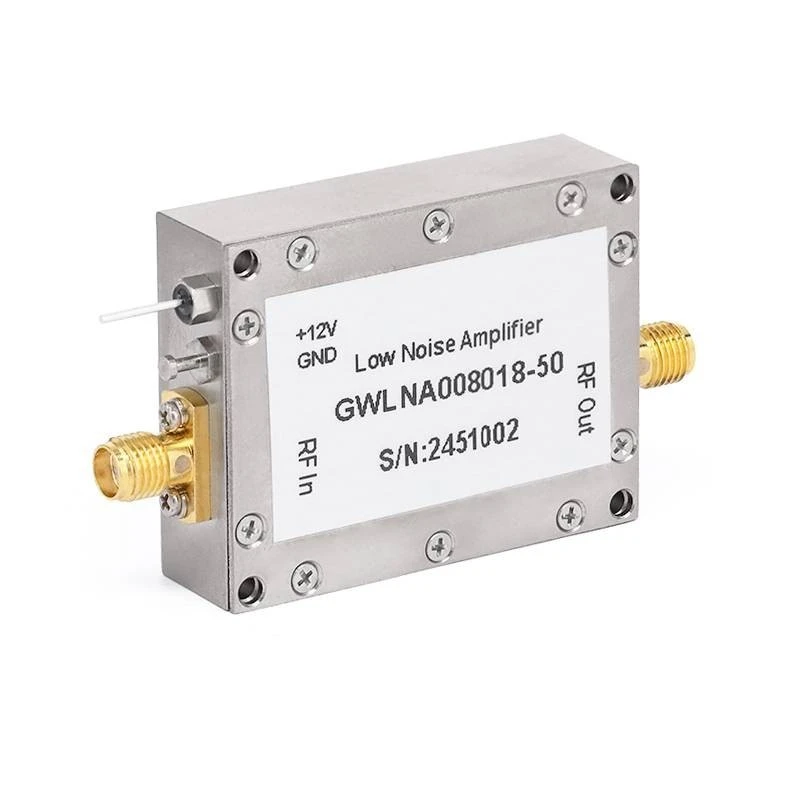

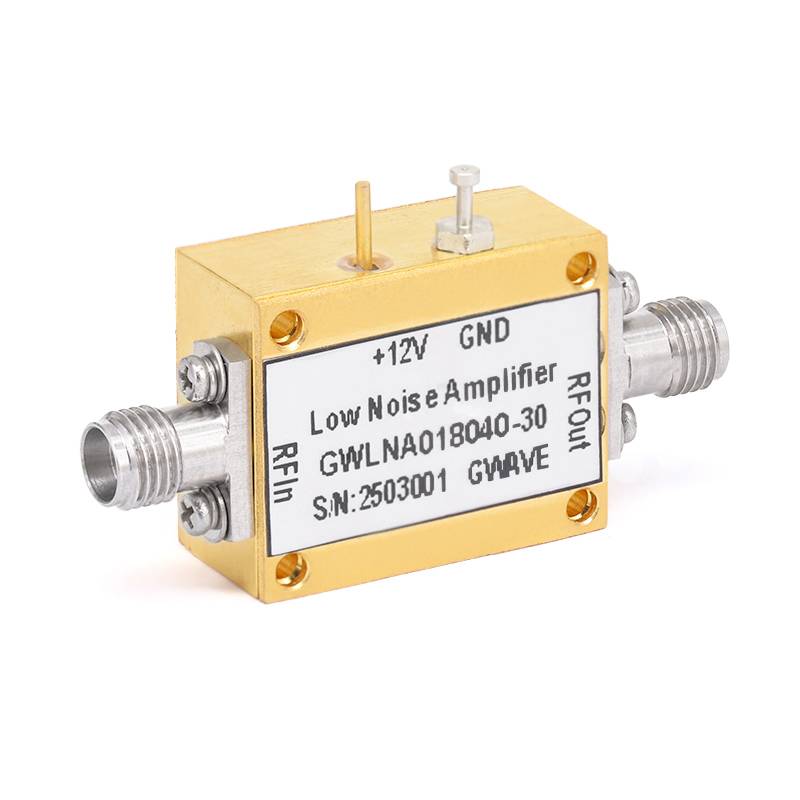

Örneğin, 50 ohm çıkış empedansına sahip düşük gürültülü bir amplifikatör gerektiren bir proje üzerinde çalışıyorsanız, bazı harika seçeneklerimiz var. Bizim göz atın40GHz Düşük Gürültülü Amplifikatörler,18GHz Düşük Gürültülü Amplifikatörler, Ve50GHz Düşük Gürültülü Amplifikatörler. Bu amplifikatörler mükemmel performans sağlayacak şekilde tasarlanmıştır ve ihtiyaçlarınızı karşılamak için farklı çıkış empedanslarıyla mevcuttur.

Test ve Doğrulama

Çıkış empedansını eşleştirmek için bir yöntem uyguladıktan sonra sonuçları test etmek ve doğrulamak önemlidir. Amplifikatörün ve yükün empedansını ve yansıma katsayısını ölçmek için bir ağ analizörü kullanabilirsiniz. Yansıma katsayısı, sinyalin ne kadarının yükten geri yansıtıldığının bir ölçüsüdür. Düşük yansıma katsayısı iyi bir empedans eşleşmesini gösterir.

Empedans eşleşmesinin istediğiniz kadar iyi olmadığını fark ederseniz eşleştirme ağınızda veya amplifikatör ayarlarınızda bazı ayarlamalar yapmanız gerekebilir. Mükemmel eşleşmeyi elde etmek biraz deneme yanılma gerektirebilir, ancak RF sisteminizin optimum performansını sağlamak için gösterdiğiniz çabaya değer.

Çözüm

Bir RF amplifikatörünün çıkış empedansının eşleştirilmesi, RF sisteminizin performansını ve verimliliğini sağlamada önemli bir adımdır. Eşleşen bir ağ kullanmayı, amplifikatörü ayarlamayı, bir transformatör kullanmayı veya en baştan doğru amplifikatörü seçmeyi seçseniz de, iyi bir empedans uyumu elde etmenize yardımcı olacak çeşitli yöntemler vardır.

Empedans uyumu konusunda hala sorun yaşıyorsanız veya projeniz için doğru RF amplifikatörünü arıyorsanız bizimle iletişime geçmekten çekinmeyin. RF ihtiyaçlarınız için en iyi çözümleri bulmanıza yardımcı olmak için buradayız. İster küçük bir proje üzerinde çalışan bir hobici olun ister sektördeki bir profesyonel olun, sizi destekleyecek uzmanlığa ve ürünlere sahibiz. Bu nedenle, daha fazla bilgi için bizimle iletişime geçmekten ve RF amplifikatör gereksinimleriniz hakkında bir tartışma başlatmaktan çekinmeyin.

Referanslar

• Pozar, DM (2011). Mikrodalga Mühendisliği. Wiley.
• Collin, RE (2001). Mikrodalga Mühendisliğinin Temelleri. McGraw-Hill.
