RF sirkülatörlerinin performansı nasıl test edilir?

RF sirkülatörlerinin performansının test edilmesi, özellikle bizim gibi bir tedarikçi için kalitelerini ve güvenilirliklerini sağlamada çok önemli bir adımdır. RF sirkülatörleri, RF sinyallerinin belirli bir yönde, tipik olarak döngüsel bir şekilde akmasına izin veren pasif üç veya dört bağlantı noktası cihazlarıdır. Bu blogda, RF sirkülatörlerinin performansını test etmek için çeşitli yöntem ve düşünceleri araştıracağız.

RF sirkülatörlerinin temellerini anlamak

Test yöntemlerini incelemeden önce, RF sirkülatörlerinin ne olduğu ve nasıl çalıştıklarını net bir şekilde anlamak önemlidir. RF sirkülatörleri, bir RF sisteminin farklı bölümlerini izole etmek, yansımaları önlemek ve verimli sinyal akışını sağlamak için tasarlanmıştır. Radar sistemleri, kablosuz iletişim ağları ve mikrodalga test ekipmanı gibi uygulamalarda yaygın olarak kullanılırlar.

Bir RF sirkülatörünün temel prensibi, manyetik alan ve RF sinyali arasındaki etkileşime dayanır. Bir RF sinyali sirkülatörün bir bağlantı noktasına girdiğinde, önceden tanımlanmış bir sırayla bir sonraki bağlantı noktasına yönlendirilir. Bu özellik, sirkülatörleri RF sistemlerinde iletim ve alma yollarını ayırmak için yararlı hale getirir.

Anahtar Performans Parametreleri

Bir RF sirkülatörü değerlendirilirken test edilmesi gereken birkaç temel performans parametresi vardır. Bu parametreler, ekleme kaybı, izolasyon, getiri kaybı ve faz kayması içerir.

1. Ekleme kaybı
   Ekleme kaybı, bir RF sinyali sirkülatörden geçtiğinde kaybolan güç miktarıdır. Tipik olarak desibel (DB) içinde ölçülür. Sirkülatörün RF sinyalinin iletilmesinde etkili olduğunu gösterdiği için düşük bir yerleştirme kaybı arzu edilir. Ekleme kaybını ölçmek için, sirkülatörün bir bağlantı noktasına bilinen bir RF sinyali göndermek için bir sinyal jeneratörü kullanılır ve çıkış bağlantı noktasındaki gücü ölçmek için bir güç ölçer kullanılır. Giriş gücü ile çıkış gücü arasındaki fark, ekleme kaybıdır.

2. İzolasyon
   İzolasyon, sirkülatörün farklı bağlantı noktaları arasındaki sinyalleri ne kadar iyi ayırdığının ölçüsüdür. DB'de de ölçülür. RF sisteminin farklı kısımları arasındaki paraziti önlemek için yüksek izolasyon önemlidir. İzolasyonu ölçmek için bir bağlantı noktasına bir sinyal uygulanır ve bitişik olmayan bağlantı noktasındaki güç ölçülür. Giriş gücünün bitişik olmayan bağlantı noktasındaki güce oranı izolasyon değerini verir.

3. Dönüş Kaybı
   İade kaybı, sirkülatörden geri yansıtılan güç miktarının bir ölçüsüdür. Sirkülatörün bağlı RF sisteminin empedansı ile ne kadar iyi eşleştiğinin bir göstergesidir. Daha az gücün yansıtıldığı anlamına geldiği için yüksek getiri kaybı arzu edilir. İade kaybı, sirkülatöre süpürülmüş bir RF sinyali gönderen ve yansıtılan sinyali ölçen bir ağ analizörü kullanılarak ölçülebilir.

4. Faz kayması
   Faz kayması, sirkülatörden geçerken RF sinyalinin fazındaki değişikliktir. Sinyalin fazının aşamalı dizi antenlerinde olduğu gibi kontrol edilmesi gereken uygulamalarda önemlidir. Faz kayması, RF sinyalinin hem büyüklüğünü hem de fazını ölçebilen bir vektör ağ analizörü kullanılarak ölçülebilir.



Test Ekipmanı

RF sirkülatörlerinin performansını test etmek için çeşitli ekipman türleri gereklidir. Bunlar sinyal jeneratörleri, güç ölçerleri, ağ analizörleri ve spektrum analizörleri içerir.

1. Sinyal üreticileri
   Sinyal jeneratörleri, spesifik frekanslar, genlikler ve modülasyon formatlarına sahip RF sinyalleri oluşturmak için kullanılır. RF sirkülatörlerinin yerleştirme kaybını ve izolasyonunu test etmek için gereklidir. İyi bir sinyal üreticisi geniş bir frekans aralığına, yüksek çıkış güç stabilitesine ve düşük faz gürültüsüne sahip olmalıdır.

2. Güç metreleri
   RF sinyalinin gücünü ölçmek için güç sayaçları kullanılır. Ekleme kaybını ve izolasyonu ölçmek için sinyal jeneratörleri ile birlikte kullanılırlar. Bir güç ölçer yüksek bir doğruluğa ve geniş bir dinamik aralığa sahip olmalıdır.

3. Ağ analizörleri
   Ağ analizörleri, RF sirkülatörleri için en çok yönlü test ekipmanıdır. Ekleme kaybını, izolasyonunu, getiri kaybını ve faz kaymasını aynı anda ölçebilirler. Bir ağ analizörü, sirkülatöre süpürülmüş bir RF sinyali gönderir ve iletilen ve yansıtılan sinyalleri farklı frekanslardaki ölçer. Ayrıca sonuçları Smith listeleri ve frekans tepki grafikleri gibi çeşitli formatlarda gösterebilir.

4. Spektrum analizörleri
   Spektrum analizörleri, RF sinyalinin frekans spektrumunu analiz etmek için kullanılır. Sirkülatör tarafından üretilen istenmeyen sinyalleri veya harmonikleri tespit etmek için kullanılabilirler. Bir spektrum analizörü, sinyalin gücünü frekansın bir fonksiyonu olarak görüntüleyebilir ve herhangi bir frekansla ilgili sorunların kolay tanımlanmasını sağlar.

Test prosedürleri

RF sirkülatörlerinin testi genellikle aşağıdaki adımları içerir:

1. İlk kurulum
   Teste başlamadan önce, doğru ölçümler sağlamak için test ekipmanının kalibre edilmesi gerekir. Sirkülatör test ekipmanına uygun şekilde bağlanmalı ve sistemin empedansı sirkülatörün empedansıyla eşleştirilmelidir.

2. Ekleme Kaybı Ölçümü
   Bir sinyal jeneratörü belirli bir frekansa ve genliğe ayarlanır ve sinyal sirkülatörün bir bağlantı noktasına gönderilir. Çıktı bağlantı noktasındaki gücü ölçmek için bir güç ölçer kullanılır. Ekleme kaybı, çıkış gücünün giriş gücünden çıkarılmasıyla hesaplanır. Bu ölçüm, yerleştirme kaybı frekans tepkisini elde etmek için farklı frekanslarda tekrarlanır.

3. İzolasyon ölçümü
   Sirkülatörün bir bağlantı noktasına bir sinyal uygulanır ve bitişik olmayan bağlantı noktasındaki güç bir güç ölçer kullanılarak ölçülür. İzolasyon, giriş gücünün bitişik olmayan bağlantı noktasındaki güce oranı olarak hesaplanır. Ekleme kaybına benzer şekilde, izolasyon frekans tepkisini elde etmek için izolasyon farklı frekanslarda ölçülür.

4. Geri Dönme Kayıp Ölçümü
   İade kaybını ölçmek için bir ağ analizörü kullanılır. Ağ analizörü, sirkülatöre süpürülmüş bir RF sinyali gönderir ve yansıtılan sinyal ölçülür. İade kaybı, frekansın bir fonksiyonu olarak ağ analizöründe görüntülenir.

5. Faz kayması ölçümü
   Faz kaymasını ölçmek için bir vektör ağ analizörü kullanılır. Vektör Ağ Analizörü, sirkülatörden geçerken RF sinyalinin hem büyüklüğünü hem de fazını ölçer. Faz kayması, giriş ve çıkış sinyalleri arasındaki faz farkı olarak hesaplanır.

Test için hususlar

RF sirkülatörlerini test ederken, dikkate alınması gereken birkaç husus vardır.

1. Çevre koşulları
   RF sirkülatörlerinin performansı sıcaklık, nem ve titreşim gibi çevresel koşullardan etkilenebilir. Bu nedenle, doğru ve tekrarlanabilir sonuçlar sağlamak için test kontrollü çevresel koşullar altında yapılmalıdır.

2. Kablo Kayıpları
   Sirkülatörü test ekipmanına bağlamak için kullanılan kablolar kayıplar ve faz kaymaları getirebilir. Sirkülatörün performans parametreleri hesaplanırken bu kayıplar dikkate alınmalıdır. Düşük kayıplara ve kararlı faz özelliklerine sahip yüksek kaliteli kabloların kullanılması önerilir.

3. Test Frekans Aralığı
   Test frekansı aralığı, sirkülatörün tüm çalışma frekansı aralığını kapsamalıdır. Bu, sirkülatörün amaçlanan frekans spektrumunda iyi performans göstermesini sağlar.

Çözüm

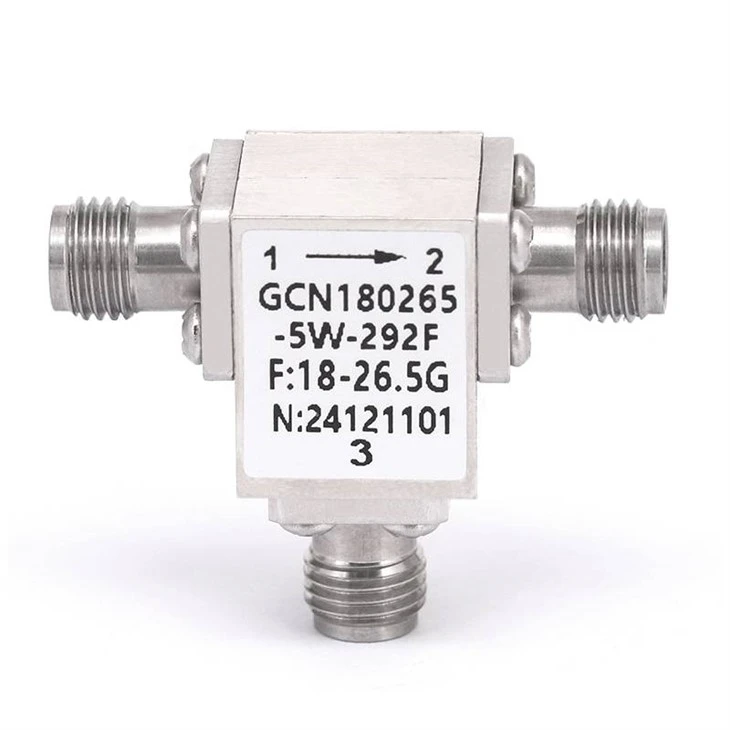

RF sirkülatörlerinin performansının test edilmesi, kalite ve güvenilirliklerini sağlamak için karmaşık ama temel bir süreçtir. Ekleme kaybı, izolasyon, dönüş kaybı ve faz kayması gibi önemli performans parametrelerini ölçerek,RF koaksiyel sirkülatörleren yüksek standartları karşılayın. Şirketimizde, optimum performansı sağlamak için iyice test edilen yüksek kaliteli RF sirkülatörleri sağlamayı taahhüt ediyoruz.

RF sisteminiz için RF sirkülatörlerine ihtiyacınız varsa, sizi bir tedarik tartışması için bizimle iletişime geçmeye davet ediyoruz. Uzman ekibimiz, özel uygulamanız için doğru sirkülatörleri seçmenize ve sorularınızı yanıtlamanıza yardımcı olmaya hazırdır.

Referanslar

• Pozar, DM (2011). Mikrodalga mühendisliği. Wiley.
• Collin, Re (2001). Mikrodalga mühendisliği için temeller. Wiley.
