RF yükleri nasıl giderilir?
Mesaj bırakın
RF yüklerinde sorun giderme biraz baş ağrısı olabilir, ancak doğru bilgi birikimi ile yönetilebilir bir görev olabilir. RF yükleri tedarikçisi olarak, yıllar içinde sorunlardan payıma düşeni gördüm ve bazı püf noktaları öğrendim. RF yüklerini etkili bir şekilde nasıl giderebileceğinizi ele alalım.
RF Yüklerinin Temellerini Anlamak

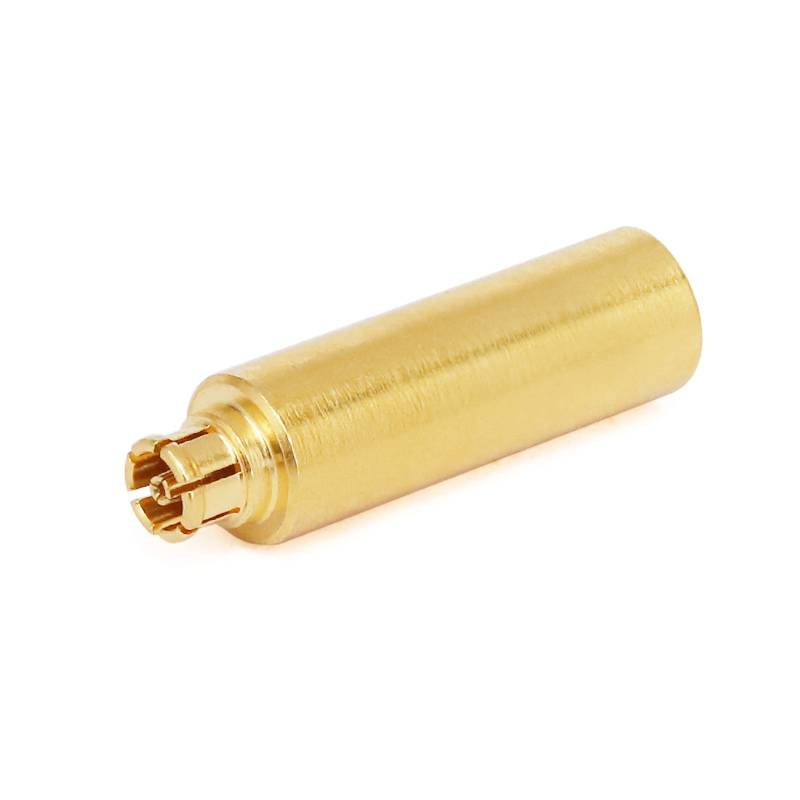

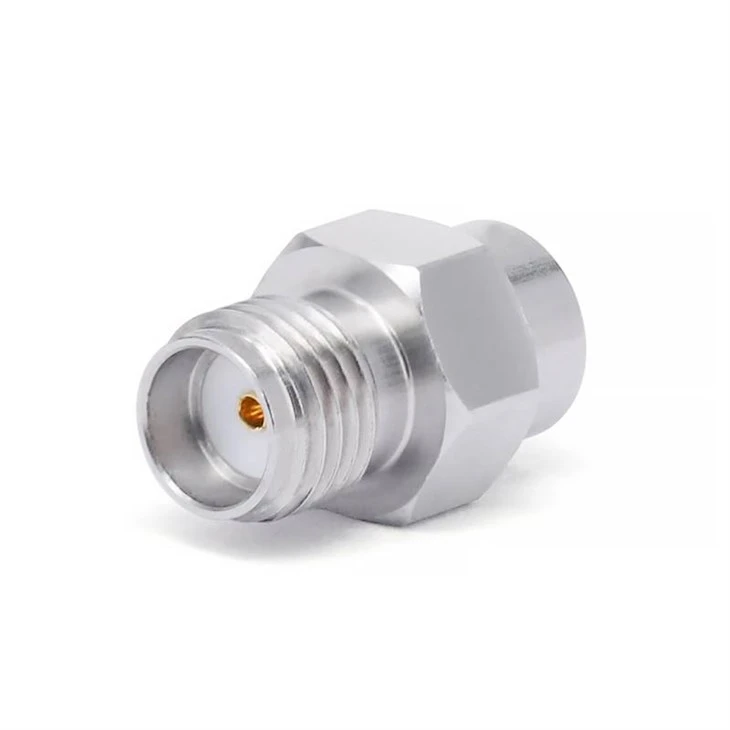

Öncelikle RF yükleri nedir? RF yükleri, RF enerjisini emen ve onu ısı olarak dağıtan cihazlardır. Vericileri, alıcıları ve diğer RF ekipmanlarını test etmek gibi çeşitli uygulamalarda kullanılırlar. RF yüklerinin farklı türleri vardır;G3PO RF Yükleri,SMA RF Yükleri, VeGPO RF Yükleri. Her türün, performanslarını ve ne tür sorunlarla karşılaşabileceklerini etkileyebilecek kendi özellikleri ve özellikleri vardır.
Görsel Muayene
Herhangi bir RF yükünde sorun gidermenin ilk adımı görsel incelemedir. Yükün kendisine iyi bakın. Çatlak, ezik veya gevşek bağlantı gibi herhangi bir fiziksel hasar olup olmadığını kontrol edin. Hasar görmüş bir RF yükü, zayıf empedans uyumu ve hatta tamamen arıza gibi her türlü soruna neden olabilir.
Konektörlere bakın. Temiz ve korozyonsuz mu? Aşınmış konektörler sinyal kaybına ve hatalı ölçümlere yol açabilir. Herhangi bir korozyon görürseniz konnektörleri uygun bir kontak temizleyici ile temizlemeyi deneyebilirsiniz. Herhangi bir temizlik ürününü kullanırken üreticinin talimatlarına uyduğunuzdan emin olun.
Ayrıca RF yüküne bağlı olan kabloyu da kontrol edin. Yıpranmış kablolar veya hasarlı yalıtım gibi herhangi bir aşınma ve yıpranma belirtisi olup olmadığına bakın. Arızalı bir kablo, sisteme gürültü ve parazit getirerek doğru okumaların alınmasını zorlaştırabilir.
Empedans Testi
RF yükünün en önemli yönlerinden biri empedansıdır. Empedans, yükün RF enerjisi akışına nasıl direndiğinin bir ölçüsüdür. Çoğu RF yükü, genellikle 50 ohm olmak üzere belirli bir empedansa sahip olacak şekilde tasarlanmıştır. Yükün empedansının kapalı olması RF sisteminizin performansını etkileyebilecek yansımalara ve duran dalgalara neden olabilir.
Bir RF yükünün empedansını test etmek için bir empedans analiz cihazına veya bir ağ analiz cihazına ihtiyacınız olacaktır. Bunlar, bir cihazın empedansını çeşitli frekanslarda ölçebilen özel ekipman parçalarıdır. Analiz cihazını RF yüküne bağlayın ve ölçümü gerçekleştirmek için talimatları izleyin.
Ölçülen empedans belirtilen değerden önemli ölçüde farklıysa yükte bir sorun olabilir. Bunun nedeni üretim hatası, fiziksel hasar veya konektörlerdeki bir sorun olabilir. Bazı durumlarda empedansı düzeltmek için yükü ayarlayabilirsiniz ancak diğer durumlarda yükü değiştirmeniz gerekebilir.
Güç Kullanımı
Göz önünde bulundurulması gereken bir diğer önemli faktör RF yükünün güç taşıma kapasitesidir. Her RF yükünün, güvenli bir şekilde dağıtabileceği maksimum RF gücü miktarını gösteren bir maksimum güç değeri vardır. Yükü, değerinden daha yüksek bir güç seviyesinde çalıştırmaya çalışırsanız aşırı ısınabilir ve arızalanabilir.
Güç kullanımının bir sorun olup olmadığını kontrol etmek için yüke uygulanan RF sinyalinin güç seviyesini bilmeniz gerekir. Gücü ölçmek için bir güç ölçer kullanabilirsiniz. Ölçülen gücü RF yükünün maksimum güç değeriyle karşılaştırın.
Güç seviyesi nominal değere yakınsa veya bu değeri aşarsa önlem almanız gerekir. RF sinyalinin gücünü azaltabilir veya daha yüksek güç derecesine sahip bir yük kullanabilirsiniz. Aşırı ısınma yalnızca yüke zarar vermekle kalmaz, aynı zamanda güvenlik riski de oluşturur; dolayısıyla bu sorunun mümkün olan en kısa sürede ele alınması önemlidir.
Frekans Tepkisi
RF yükleri belirli bir frekans aralığında çalışacak şekilde tasarlanmıştır. Yükü belirtilen frekans aralığının dışında kullanıyorsanız beklendiği gibi performans göstermeyebilir. Bir RF yükünün frekans tepkisi, performansının frekansla nasıl değiştiğini açıklar.
Frekans tepkisini test etmek için bir spektrum analizörü veya bir ağ analizörü kullanabilirsiniz. Bu araçlar, RF sinyalinin genliğini ve fazını farklı frekanslarda ölçebilir. Yükün frekans aralığında nasıl davrandığını görmek için sonuçları bir grafik üzerine çizin.
Frekans tepkisi düz değilse veya önemli farklılıklar varsa, bu durum yükte bir sorun olduğunu gösterebilir. Bunun nedeni bir tasarım hatası, bir üretim hatası veya sistemdeki diğer bileşenlerden kaynaklanan bir girişim olabilir. Bazı durumlarda ek filtreleme veya eşitleme teknikleri kullanarak frekans yanıtı sorunlarını telafi edebilirsiniz.
Sinyal Bütünlüğü
RF yüklerinde sorun giderirken sinyal bütünlüğünü dikkate almak da önemlidir. İyi bir RF yükü, sinyalde önemli bir bozulma veya gürültüye neden olmamalıdır. Sinyal bütünlüğünü kontrol etmek için bir sinyal üreteci ve bir osiloskop kullanabilirsiniz.
Bilinen bir RF sinyali oluşturun ve bunu RF yüküne uygulayın. Daha sonra çıkış sinyalini ölçmek için osiloskopu kullanın. Çıkış sinyalini giriş sinyaliyle karşılaştırın. Genlik, faz veya dalga biçimi şeklindeki değişiklikler gibi herhangi bir bozulma belirtisi olup olmadığına bakın.
Önemli bir bozulma fark ederseniz bunun nedeni RF yükündeki bir sorun olabilir. Bunun nedeni yükteki doğrusal olmama, zayıf empedans uyumu veya diğer kaynaklardan gelen girişim olabilir. Bozulmanın nedenini daha fazla araştırmanız ve uygun eylemi yapmanız gerekebilir.
Sıcaklık Testi
Sıcaklık, RF yükünün performansı üzerinde önemli bir etkiye sahip olabilir. Yük RF enerjisini ısı olarak dağıttığından sıcaklığı yükselebilir. Sıcaklık çok yükselirse yükün empedansı, güç kullanımı ve frekans tepkisi etkilenebilir.
RF yükünün sıcaklığını test etmek için kızılötesi termometre veya termokupl kullanabilirsiniz. Çalışırken yükün sıcaklığını ölçün. Ölçülen sıcaklığı üretici tarafından belirtilen maksimum çalışma sıcaklığıyla karşılaştırın.
Sıcaklık maksimum sınıra yaklaşıyorsa veya bu sınırı aşıyorsa yükün soğutulmasını iyileştirmeniz gerekir. Isıyı dağıtmaya yardımcı olması için bir soğutucu veya soğutma fanı kullanabilirsiniz. Bazı durumlarda aşırı ısınmayı önlemek için RF sinyalinin gücünü azaltmanız gerekebilir.
Kalibrasyon
RF yükünün doğruluğunu korumak için düzenli kalibrasyon şarttır. Zamanla RF yükünün performansı, eskime, sıcaklık değişimleri ve çevre koşulları gibi faktörlere bağlı olarak değişebilir. Kalibrasyon, yükün hala belirtilen tolerans dahilinde performans göstermesini sağlar.
Çoğu RF yükünün periyodik olarak, genellikle yılda bir kez veya üreticinin önerdiği şekilde kalibre edilmesi gerekir. RF yükünü kalibre etmek için onu bir kalibrasyon laboratuvarına göndermeniz gerekir. Laboratuvar, yükün performansını ölçmek için özel ekipman kullanacak ve gerekirse yükü belirtilen tolerans aralığına getirecek şekilde ayarlayacaktır.
Çözüm
RF yüklerinde sorun giderme karmaşık bir süreç olabilir ancak bu adımları izleyerek birçok yaygın sorunu tanımlayabilir ve çözebilirsiniz. Görsel bir incelemeyle başlamayı, ardından empedansı, güç kullanımını, frekans yanıtını, sinyal bütünlüğünü ve sıcaklığı test etmeye geçmeyi unutmayın. Yükün doğruluğunu sağlamak için düzenli kalibrasyon da önemlidir.
RF yükünüzle ilgili sorunları gidermeye devam ediyorsanız veya uygulamanız için yeni bir RF yüküne ihtiyacınız varsa bizimle iletişime geçmekten çekinmeyin. RF yükleri tedarikçisi olarak, yüksek kaliteli RF yüklerimizin geniş bir yelpazesine sahibiz:G3PO RF Yükleri,SMA RF Yükleri, VeGPO RF Yükleri. İhtiyaçlarınıza uygun doğru yükü bulmanıza yardımcı olabilir ve RF sisteminizin sorunsuz çalışmasını sağlamak için ihtiyaç duyduğunuz desteği sağlayabiliriz. Gereksinimlerinizi görüşmek ve satın alma sürecini başlatmak için bugün bizimle iletişime geçin.
Referanslar
- RF Mühendisliği El Kitabı
- Ağ Analizi ve RF Ölçümleri Kılavuzu
- RF Yükü Üreticisinin Belgeleri
