A Sınıfı RF amplifikatörlerin avantajları ve dezavantajları nelerdir?

Selam! Bir RF amplifikatör tedarikçisi olarak, bir süredir bu şık cihazlarla ilgileniyorum. Bugün A Sınıfı RF amplifikatörlerin dünyasına dalıp bunların avantaj ve dezavantajlarından bahsedeceğim.

İyi şeylerle başlayalım; A Sınıfı RF amplifikatörlerin avantajları. Öncelikle mükemmel doğrusallık sunarlar. Doğrusallık, RF amplifikatörlerinde büyük önem taşır çünkü bu, çıkış sinyalinin giriş sinyalinin doğru bir şekilde yeniden üretilmesi anlamına gelir. Başka bir deyişle, çok az bozulma var. Bu, ileri teknoloji ses sistemleri veya bazı iletişim sistemi türleri gibi sinyal doğruluğunun önemli olduğu uygulamalarda son derece önemlidir. Örneğin, çok sayıda farklı frekansa sahip karmaşık bir radyo sinyali iletmeye çalışıyorsanız, A Sınıfı bir amplifikatör, tüm bu frekansların diğer uçtan birbirine karışmadan çıkmasını sağlayacaktır.

A Sınıfı RF amplifikatörlerinin bir diğer harika özelliği de düşük harmonik bozulmalarıdır. Harmonikler, orijinal sinyal frekansının katları olan istenmeyen frekanslardır. Çok fazla harmonik distorsiyona sahip olduğunuzda, aynı frekans aralığındaki diğer sinyallerle girişime neden olabilir. A Sınıfı amplifikatörler bu harmonikleri minimumda tutar, bu da kalabalık RF ortamlarında büyük bir artıdır.

A Sınıfı amplifikatörler de nispeten basit bir tasarıma sahiptir. Diğer bazı RF amplifikatör sınıflarıyla karşılaştırıldığında bunların anlaşılması ve oluşturulması daha kolaydır. Bu basitlik, daha düşük geliştirme maliyetlerine ve daha kısa tasarım döngülerine dönüşebilir. Küçük ölçekli bir üreticiyseniz veya hobi olarak çalışıyorsanız, bu gerçek bir avantaj olabilir. A Sınıfı bir amplifikatörü çalışır hale getirmek için roket bilimcisi olmanıza gerek yok.

Şimdi frekans tepkisi hakkında konuşalım. A Sınıfı RF amplifikatörleri tipik olarak geniş ve düz bir frekans tepkisine sahiptir. Bu, kazançta önemli bir kayıp olmadan sinyalleri geniş bir frekans aralığında yükseltebilecekleri anlamına gelir. İster düşük frekanslı RF sinyalleriyle ister yüksek frekanslı sinyallerle çalışıyor olun, A Sınıfı bir amplifikatör bunları oldukça iyi bir şekilde işleyebilir. Örneğin, bizim18GHz Düşük Gürültülü Amplifikatörler18GHz aralığında mükemmel performans sağlamak için A Sınıfı amplifikatörlerin geniş frekans tepkisi özelliklerinden yararlanmak üzere tasarlanmıştır.

Bununla birlikte, herhangi bir teknoloji gibi, A Sınıfı RF amplifikatörleri de tamamen güneş ışığı ve gökkuşağı değildir. Bilmeniz gereken bazı önemli dezavantajları vardır.

En büyük dezavantajlarından biri verimlerinin düşük olmasıdır. A Sınıfı amplifikatörlerin güce aç oldukları bilinir. Giriş sinyali olmadığında bile her zaman iletken olan aktif cihazla (genellikle bir transistör) çalışırlar. Bu sürekli iletim, çok fazla gücün ısı olarak israf edildiği anlamına gelir. Aslında, A Sınıfı bir amplifikatörde maksimum teorik verimlilik yalnızca %50'dir, ancak gerçek dünya uygulamalarında bu genellikle çok daha düşüktür, bazen %20 - 30 civarındadır. Bu, pille çalışan cihazlarda veya güç tüketiminin kritik bir faktör olduğu uygulamalarda büyük bir sorundur. Örneğin, taşınabilir bir RF cihazı oluşturuyorsanız, A Sınıfı amplifikatörün yüksek güç tüketimi, pili hızlı bir şekilde tüketerek cihazın çalışma süresini azaltabilir.

A Sınıfı amplifikatörlerin ürettiği ısı yalnızca güç tüketimiyle ilgili bir sorun değildir; bu aynı zamanda bir güvenilirlik sorunudur. Aşırı ısı, amplifikatördeki bileşenlerin zamanla bozulmasına neden olarak ömrünün kısalmasına ve daha sık arızalara yol açabilir. Amplifikatörü serin tutmak için iyi ısı emici çözümlere yatırım yapmanız gerekir; bu da sistemin genel maliyetini ve karmaşıklığını artırır.

Diğer bir dezavantaj ise sınırlı güç çıkışıdır. A Sınıfı amplifikatörler yüksek güçlü uygulamalar için pek uygun değildir. Düşük verimlilikleri ve ısı dağılımı sorunları nedeniyle, A Sınıfı bir amplifikatörü büyük miktarda güç sağlamaya zorlamak zordur. Bir sinyali çok yüksek bir güç seviyesine yükseltmeniz gerekiyorsa, Sınıf B veya Sınıf C gibi diğer amplifikatör sınıflarına bakmanız gerekebilir.

Maliyet açısından A Sınıfı amplifikatörlerin tasarımı nispeten basit olsa da genel maliyet hala yüksek olabilir. İyi bir doğrusallık ve düşük distorsiyon sağlamak için yüksek kaliteli bileşenlere duyulan ihtiyaç ve ısı emici çözümlerin maliyeti artabilir. Bu, A Sınıfı amplifikatörleri maliyete duyarlı uygulamalar için daha az çekici hale getirebilir.

Ayrıca boyuttan da bahsedelim. Isı emici gereksinimler ve yüksek güç tüketimini karşılamak için daha büyük güç kaynaklarına duyulan ihtiyaç nedeniyle, A Sınıfı amplifikatörler diğer amplifikatör türlerinden daha hantal olma eğilimindedir. Bu, bazı mobil cihaz türleri veya kompakt RF sistemleri gibi alanın sınırlı olduğu uygulamalarda bir sorun olabilir.

Şimdi, bu dezavantajlara rağmen, A Sınıfı RF amplifikatörlerinin parladığı pek çok durum var. Örneğin, bazı bilimsel araştırma ekipmanları veya ileri teknoloji ses sistemleri gibi sinyal kalitesinin birinci öncelik olduğu uygulamalarda, doğrusallık ve düşük distorsiyonun avantajları, düşük verimlilik ve yüksek maliyet dezavantajlarına ağır basmaktadır.

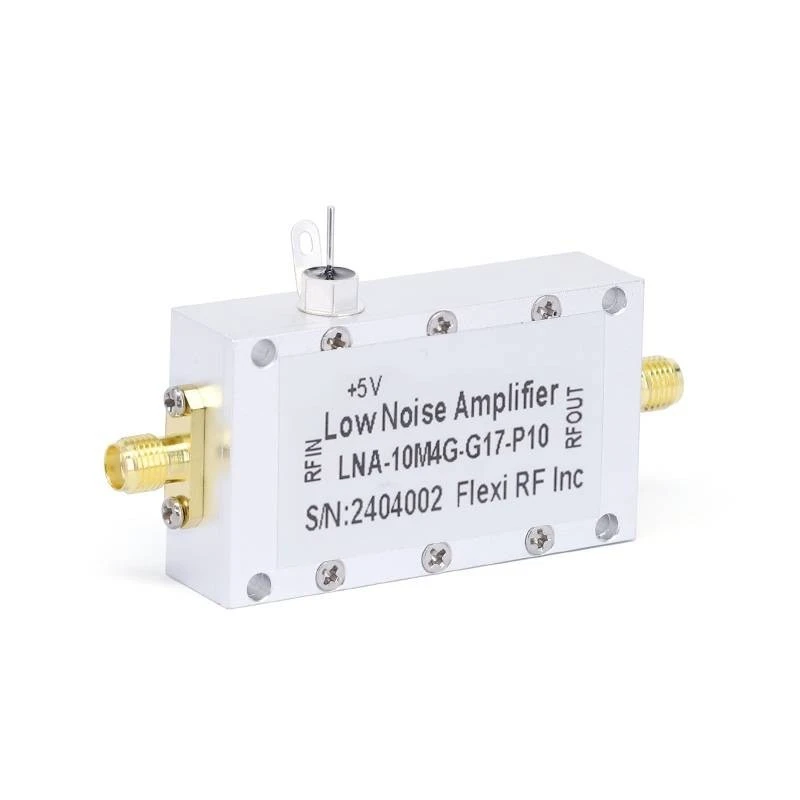

RF amplifikatörlerimizle ilgileniyorsanız, ayrıca şunları da sunuyoruz:90GHz Düşük Gürültülü AmplifikatörlerVe170GHz Düşük Gürültülü Amplifikatörler. Bu ürünler, bazı dezavantajları hafifletmeye çalışırken A Sınıfı amplifikatörlerin benzersiz özelliklerinden yararlanarak, yüksek frekanslı uygulamaların özel ihtiyaçlarını karşılamak üzere tasarlanmıştır.

Dolayısıyla, RF amplifikatörleri pazarındaysanız ve A Sınıfı amplifikatörleri düşünüyorsanız, artılarını ve eksilerini dikkatlice tartmak önemlidir. Güç tüketimi, sinyal kalitesi ve maliyet gibi özel uygulama gereksinimlerinizi düşünün. Herhangi bir sorunuz varsa veya ihtiyaçlarınızı daha ayrıntılı olarak tartışmak istiyorsanız bizimle iletişime geçmekten çekinmeyin. Projeniz için en iyi RF amplifikatör çözümünü bulmanıza yardımcı olmak için buradayız. İster büyük ölçekli bir üretici, ister küçük çaplı bir hobi sahibi olun, ihtiyaçlarınızı karşılayacak uzmanlığa ve ürünlere sahibiz. Gelin bir sohbet başlatalım ve durumunuza uygun doğru RF amplifikatörünü bulmak için birlikte nasıl çalışabileceğimizi görelim.

Referanslar

• Chris Bowick'in "RF Amplifikatör Tasarımı"
• David M. Pozar'ın "Mikrodalga Mühendisliği"
