RF kuplörlerinde RF izolatörlerinin uygulamaları nelerdir?

RF izolatörleri ve RF bağlaştırıcıları, radyo frekansı (RF) sistemlerinde her biri benzersiz işlevlere ve özelliklere sahip iki önemli bileşendir. Deneyimli bir RF izolatörleri tedarikçisi olarak, bu iki cihazın RF sistemlerinin performansını artırmak için nasıl birlikte çalıştığına ilk elden tanık oldum. Bu blogda, RF kuplörlerindeki RF izolatörlerinin uygulamalarını inceleyeceğim, bunların birleşik yeteneklerine ve çeşitli endüstrilere getirdikleri faydalara ışık tutacağım.

RF İzolatörlerini ve RF Bağlayıcılarını Anlamak

Uygulamalarını keşfetmeden önce RF izolatörlerinin ve RF kuplörlerinin ne olduğunu kısaca anlayalım. RF izolatörü, RF sinyallerinin bir yönde geçişine izin verirken ters yönde yüksek izolasyon sağlayan iki portlu bir cihazdır. Esas olarak hassas RF bileşenlerini, kararsızlığa, parazite ve hatta ekipmana zarar verebilecek yansıyan sinyallerden korumak için kullanılır.

Öte yandan RF bağlaştırıcı, RF sinyalinin bir kısmını bir iletim hattından örnekleyen ve bunu başka bir bağlantı noktasına ileten çok bağlantı noktalı bir cihazdır. Bağlayıcılar sinyal izleme, güç ölçümü ve sinyal dağıtımı gibi çeşitli amaçlar için kullanılır.

RF Bağlayıcılarda RF İzolatörlerinin Uygulamaları

Sinyal Koruması

RF kuplörlerinde RF izolatörlerinin birincil uygulamalarından biri sinyal korumasıdır. Tipik bir RF sisteminde, RF bağlaştırıcıları genellikle ana sinyalin gücünü örneklemek ve izlemek için kullanılır. Ancak izleme yolundaki herhangi bir empedans uyumsuzluğu yansımalara neden olabilir ve bunlar daha sonra kaynağa geri giderek ana sinyali bozabilir.

RF kuplörü ile izleme ekipmanı arasına RF izolatörü yerleştirerek yansıyan bu sinyallerin kaynağa ulaşmasını engelleyebiliriz. Örneğin, kablosuz bir baz istasyonunda RF bağlaştırıcı, izleme amacıyla güç amplifikatörünün çıkış sinyalini örnekler. Güç amplifikatörünü, güç ölçerdeki veya bağlantı kablolarındaki empedans uyumsuzluklarından kaynaklanan yansıyan sinyallerden korumak için kuplör ile güç ölçer arasına bir RF yalıtkanı takılır. Bu, güç amplifikatörünün çalışmasının kararlılığını ve güvenilirliğini sağlar.

Sinyal Kalitesini İyileştirme

RF izolatörleri RF kuplör uygulamalarında sinyal kalitesini de iyileştirebilir. Sinyal dağıtımı için bir RF kuplörü kullanıldığında, çıkış portları farklı yük koşullarıyla karşılaşabilir ve bu da empedans uyumsuzluklarına ve yansımalara yol açabilir. Bu yansımalar sinyal bozulmasına ve parazite neden olarak genel sinyal kalitesini bozabilir.

Yansıyan sinyalleri absorbe etmek ve kuplöre uyumlu bir yük sağlamak için RF kuplörünün her çıkış portuna bir RF yalıtkanı eklenebilir. Bu, özellikle sinyal bütünlüğünün son derece önemli olduğu yüksek frekanslı uygulamalarda, temiz ve kararlı bir çıkış sinyalinin korunmasına yardımcı olur. Örneğin, bir uydu iletişim sisteminde, RF sinyallerini birden fazla alıcıya dağıtmak için RF bağlaştırıcıları kullanılır. Kuplörlerin çıkış portlarındaki RF izolatörleri, her bir alıcı tarafından alınan sinyallerin yansımalardan kaynaklanan parazitlerden arınmış, yüksek kalitede olmasını sağlar.

Bağlantılı Sistemlerde Güç Amplifikatörü Koruması

Güç amplifikatörlerinin RF kuplörleriyle birlikte kullanıldığı RF sistemlerinde RF izolatörleri, güç amplifikatörlerinin korunmasında hayati bir rol oynar. Güç amplifikatörleri yansıyan güce duyarlıdır ve aşırı yansıtılan güç, amplifikatör bileşenlerinin aşırı ısınmasına ve hasar görmesine neden olabilir.

Bir güç amplifikatörünün çıkış gücünü örneklemek için bir RF kuplörü kullanıldığında, amplifikatör ile kuplör arasına yerleştirilen izolatör, kuplörden veya sonraki izleme veya dağıtım bileşenlerinden yansıyan gücün amplifikatöre ulaşmasını engeller. Bu, güç amplifikatörünün ömrünü uzatır ve sistem arızası riskini azaltır. Örneğin, bir radar sisteminde, güç amplifikatörü yüksek güçlü RF sinyalleri üretir ve bir RF bağlaştırıcı, izleme amacıyla bu sinyalin bir kısmını örnekler. RF izolatörü, güç amplifikatörünün güvenli ve verimli bir şekilde çalışmasını sağlar.

Spesifik Ürün Örnekleri

RF izolatörleri tedarikçisi olarak, farklı RF kuplör uygulamalarına uygun geniş bir RF izolatör yelpazesi sunuyoruz. Bizim6GHz RF Koaksiyel İzolatörlerWi - Fi 6E sistemleri gibi 6GHz frekans bandındaki uygulamalar için idealdir. Bu izolatörler mükemmel izolasyon ve düşük ekleme kaybı sağlayarak RF kuplörlerinin bu sistemlerde güvenilir şekilde çalışmasını sağlar.

Yüksek frekanslı uygulamalar için40GHz RF Koaksiyel İzolatörlerMilimetre dalga frekanslarının zorluklarıyla başa çıkmak için tasarlanmıştır. RF kuplörlerinin sinyal izleme ve dağıtım için kullanıldığı 5G milimetre dalga baz istasyonlarında yaygın olarak kullanılırlar. İzolatörler sistemdeki hassas bileşenleri yansıyan sinyallerden korur ve bu yüksek frekanslarda sinyal kalitesini korur.

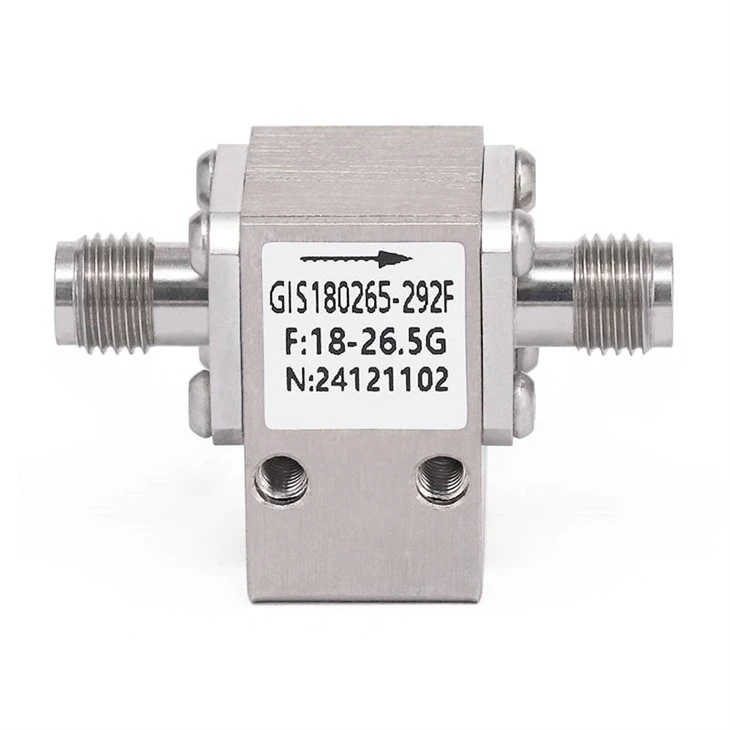

Bizim26.5GHz RF Koaksiyel İzolatörlerayrıca otomotiv radar sistemleri gibi 24 - 26,5 GHz frekans aralığındaki uygulamalar için de oldukça uygundur. Bu sistemlerde, RF sinyallerini bölmek ve dağıtmak için RF kuplörleri kullanılır ve izolatörler, bileşenleri yansımalardan koruyarak radar işleminin kararlılığını ve güvenilirliğini sağlar.

Sonuç ve Eylem Çağrısı

Sonuç olarak, RF kuplörlerindeki RF izolatörlerinin uygulamaları çeşitlidir ve RF sistemlerinin düzgün çalışması için gereklidir. RF izolatörleri, sinyal korumasından sinyal kalitesinin iyileştirilmesine ve güç amplifikatörlerinin korunmasına kadar RF kuplör tabanlı sistemlerin performansının ve güvenilirliğinin arttırılmasında çok önemli bir rol oynar.

RF kuplör uygulamalarınız için yüksek kaliteli RF izolatörleri arıyorsanız, size en iyi çözümleri sunmak için buradayız. Uzman ekibimiz, özel gereksinimlerinize göre en uygun izolatörleri seçmenize yardımcı olabilir. İster telekomünikasyon, havacılık veya otomotiv endüstrisinde olun, ihtiyaçlarınızı karşılayacak ürün ve bilgiye sahibiz. Bir satın alma görüşmesi başlatmak ve RF sisteminizi bir sonraki seviyeye taşımak için bugün bizimle iletişime geçin.
