SMA Bias Tee'nin yaygın arızaları nelerdir?

RF (Radyo Frekansı) ve mikrodalga sistemleri alanında SMA Bias Tee'ler çok önemli bir rol oynamaktadır. Güvenilir bir SMA Bias Tee tedarikçisi olarak, bu cihazların kablosuz iletişimden test ve ölçüm kurulumlarına kadar çeşitli uygulamalardaki önemine ilk elden tanık oldum. Ancak herhangi bir elektronik bileşen gibi SMA Bias Tee'ler de arızalara karşı bağışık değildir. Bu yaygın arızaların anlaşılması, hem kullanıcılar hem de tedarikçiler için optimum performans ve güvenilirliğin sağlanması açısından önemlidir.

1. DC Engelleme Kondansatör Arızaları

SMA Bias Tee'lerle ilgili en yaygın sorunlardan biri DC engelleme kapasitörüyle ilgilidir. Bu kapasitörün birincil işlevi, RF sinyallerinin geçmesine izin verirken DC akımının RF yoluna akmasını önlemektir. Zamanla çeşitli faktörler başarısızlığa yol açabilir.

Yaşlanma ve Sıcaklık Etkileri

Kondansatörler sıcaklığa ve yaşlanmaya karşı hassastır. Yüksek sıcaklıktaki ortamlar, kapasitör içindeki dielektrik malzemenin yaşlanma sürecini hızlandırabilir. Dielektrik yaşlandıkça kapasitans değeri değişebilir ve bu da SMA Bias Tee'nin frekans tepkisinde bir kaymaya yol açabilir. Örneğin, SMA Bias Tee'nin aşırı sıcaklık değişimlerine maruz kaldığı uzun süreli dış mekan kurulumunda, DC engelleme kapasitörü daha hızlı bozulabilir. Bu, DC'yi bloke etme yeteneğinin azalmasına neden olarak RF yoluna DC sızıntısına neden olabilir. Bu DC sızıntısı daha sonra RF sinyallerine müdahale ederek sinyal bozulmasına ve sistem performansının düşmesine neden olabilir.

Aşırı Gerilim Koşulları

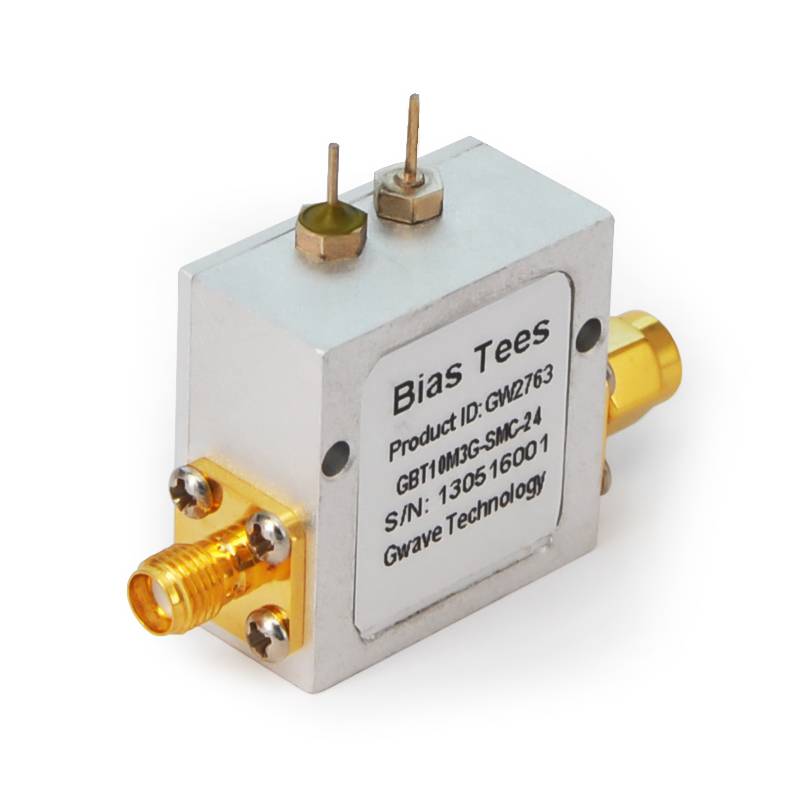

DC engelleme kapasitörünün nominal voltajının aşılması anında arızaya neden olabilir. Bazı durumlarda, DC kaynağındaki güç dalgalanmaları, kapasitörün kaldırabileceğinden daha yüksek voltajlara neden olabilir. Bu olduğunda, kapasitörün kısa devre yapmasına neden olan dielektrik arıza meydana gelebilir. Kapasitör kısa devre yaptığında, DC akımı RF yoluna serbestçe akacaktır ve bu da RF sistemindeki amplifikatörler veya alıcılar gibi diğer bileşenlere zarar verebilir. Yüksek kalite hakkında daha fazla bilgi edinmek içinSMA Bias TeeGüvenilir DC engelleme kapasitörleriyle ürün sayfamızı ziyaret edin.

2. İndüktör Arızaları

SMA Bias Tee'deki indüktör, RF sinyallerine yüksek empedans sunarken DC akımı için düşük empedanslı bir yol sağlamaktan sorumludur. İndüktördeki arızalar öngerilim T'nin performansını önemli ölçüde etkileyebilir.

Doygunluk

Endüktörler, içlerinden akan DC akımı nominal akım kapasitesini aştığında doyabilir. Bir indüktör doyuma ulaştığında endüktans değeri önemli ölçüde düşer. Endüktanstaki bu azalma, indüktörün artık RF sinyallerine yüksek bir empedans sağlayamayacağı ve RF enerjisinin DC yoluna sızmasına izin vereceği anlamına gelir. Bir iletişim sisteminde bu RF sızıntısı, DC güç kaynağında parazite neden olabilir ve aynı güç kaynağına bağlı diğer cihazları potansiyel olarak etkileyebilir. Örneğin, çok kanallı bir RF sisteminde, bir SMA Bias Tee'deki doymuş bir indüktörden gelen RF sızıntısı, diğer kanalların çalışmasına müdahale edebilir.

Fiziksel Hasar

Endüktörde kopan tel veya kısa devre yapan bobin gibi fiziksel hasarlar da arızaya neden olabilir. Bu, kurulum, kullanım sırasında veya mekanik titreşimler nedeniyle meydana gelebilir. İndüktördeki kopuk bir tel, DC yolunu keserek RF cihazının doğru polarizasyonunu engelleyecektir. Öte yandan, kısa devre yapan bir bobin endüktansı azaltacaktır ve aşırı akım akışına neden olarak aşırı ısınmaya ve ön gerilim T parçasının daha fazla hasar görmesine neden olabilir.

3. Konektör Arızaları

Öngerilim T'si üzerindeki SMA konektörleri, ön T'yle sistemdeki diğer bileşenler arasında güvenilir bir elektrik bağlantısı kurmak için kritik öneme sahiptir. Konektör arızaları oldukça yaygındır ve genel performans üzerinde önemli bir etkiye sahip olabilir.

Gevşek Bağlantılar

Zamanla SMA konnektörleri, tekrarlanan eşleşme ve ayrılma, titreşim veya yanlış kurulum nedeniyle gevşeyebilir. Gevşek bir bağlantı, sinyal yansımalarına yol açan empedans uyumsuzluklarına neden olabilir. Bu yansımalar sinyal gücü kaybına neden olabilir ve sinyal kalitesini düşürebilir. Bir test ve ölçüm kurulumunda küçük miktardaki sinyal yansıması bile hatalı ölçüm sonuçlarına yol açabilir. Ayrıca gevşek bağlantılar, konektörlere ve yakındaki diğer bileşenlere zarar verebilecek elektrik arkı riskini de artırabilir.

Korozyon

Neme, rutubete veya aşındırıcı ortamlara maruz kalmak SMA konnektörlerinde korozyona neden olabilir. Korozyon, konnektör pimleri arasındaki temas direncini artırarak sinyal zayıflamasına neden olabilir. Yüksek frekanslı bir RF sisteminde, kontak direncindeki küçük bir artış bile sinyal kalitesi üzerinde önemli bir etkiye sahip olabilir. Örneğin, milimetre dalgalı bir iletişim sisteminde, konnektör korozyonundan kaynaklanan sinyal kaybı önemli düzeyde olabilir ve iletişim bağlantısının menzilini ve güvenilirliğini azaltabilir.

4. Termal Arızalar

SMA Bias Tee'lerin düzgün çalışması için termal yönetim çok önemlidir. Aşırı ısı öngerilim T bileşenlerinde çeşitli arızalara neden olabilir.

Bileşenlerin Aşırı Isınması

SMA Bias Tee yüksek güç koşullarında veya yetersiz havalandırılan bir ortamda çalışırken bileşenler aşırı ısınabilir. Aşırı ısınma, daha önce de belirtildiği gibi kapasitörlerin ve indüktörlerin eskime sürecini hızlandırabilir. Ayrıca lehim bağlantılarının zayıflamasına ve mekanik arızalara neden olabilir. Aşırı durumlarda, aşırı ısınma ön dirseğin plastik muhafazasının erimesine neden olarak iç bileşenlerin çevresel tehlikelere maruz kalmasına neden olabilir.

Termal Genleşme ve Büzülme

Sıcaklık değişimleri SMA Bias Tee'deki malzemelerin genleşip büzülmesine neden olabilir. Tekrarlanan bu termal döngü, bileşenler ve konektörler üzerinde mekanik strese yol açabilir. Zamanla bu gerilim, baskılı devre kartında (PCB) çatlaklara, lehim bağlantılarının kırılmasına veya konektörlerin gevşemesine neden olabilir. Örneğin, sıcaklığın soğuk kış sabahlarından sıcak yaz öğleden sonralarına kadar geniş ölçüde değişebildiği bir otomotiv RF sisteminde, termal döngü, ön teme arızalarının önemli bir nedeni olabilir.

5. Üretim Kusurları

Modern üretim süreçleri oldukça gelişmiş olmasına rağmen SMA Bias Tee'lerde hala üretim hatası olasılığı bulunmaktadır.

Bileşen Yerleştirme Hataları

Bileşenlerin PCB üzerine yanlış yerleştirilmesi, elektrik kısa devrelerine veya hatalı elektrik bağlantılarına yol açabilir. Örneğin, eğer bir kondansatör bir indüktöre çok yakın yerleştirilirse, aralarında istenmeyen elektromanyetik bağlantı meydana gelebilir ve ön gerilim T'nin performansı etkilenebilir. Bileşen yerleştirme hataları aynı zamanda öngerilim T parçasının sorun gidermesini ve onarılmasını da zorlaştırabilir çünkü sorun hemen belli olmayabilir.

Lehim Bağlantı Kusurları

Zayıf lehim bağlantıları kesintili elektrik bağlantılarına veya yüksek dirençli yollara neden olabilir. Lehim bağlantı kusurları, uygun olmayan lehimleme sıcaklığı, yetersiz lehim veya PCB pedlerindeki kirlenme gibi faktörlerden kaynaklanabilir. Bu kusurlar sinyal kararsızlığına neden olabilir ve özellikle elektriksel özelliklerin çok hassas olduğu yüksek frekanslı RF sistemlerinde tespit edilmesi zor olabilir.

Kalite Güvencesi ve Testlerin Önemi

Bir SMA Bias Tee tedarikçisi olarak, bu yaygın arızaların oluşumunu en aza indirmek için kalite güvencesinin ve testlerin önemini anlıyoruz. Parça seçiminden son ürün testine kadar üretim süreci boyunca sıkı kalite kontrol önlemleri uyguluyoruz. SMA Bias Tee'lerimiz performanslarını ve güvenilirliklerini sağlamak için çeşitli koşullar altında test edilmiştir. Ayrıca müşterilerimizin özel gereksinimlerine göre doğru çapraz te'yi seçmelerine yardımcı olmak amacıyla ayrıntılı ürün özellikleri ve uygulama notları da sağlıyoruz.

Tedarik İçin Bize Ulaşın

Yüksek kaliteli SMA Bias Tee'lere ihtiyacınız varsa, satın almak için sizi bizimle iletişime geçmeye davet ediyoruz. Uzman ekibimiz uygulamanız için en uygun biyeyi seçmenizde size yardımcı olmaya hazırdır. Müşterilerimizin farklı ihtiyaçlarını karşılamak için farklı özelliklere sahip geniş bir SMA Bias Tee yelpazesi sunuyoruz. İster küçük ölçekli bir araştırma projesi üzerinde ister büyük ölçekli bir endüstriyel uygulama üzerinde çalışıyor olun, sizin için doğru çözüme sahibiz.

Referanslar

• Pozar, DM (2011). Mikrodalga Mühendisliği. John Wiley ve Oğulları.
• Golio, M. (Ed.). (2008). RF ve Mikrodalga El Kitabı. CRC Basın.
• Ramo, S., Whinnery, JR ve Van Düzer, T. (1994). Haberleşme Elektroniğinde Alanlar ve Dalgalar. John Wiley ve Oğulları.
