RF izolatörlerinin dezavantajları nelerdir?

RF izolatörlerinin tedarikçisi olarak, kablosuz iletişim sistemlerinden radar ve test ekipmanlarına kadar çeşitli uygulamalarda bu cihazların avantajlarını sıklıkla övüyorum. Ancak dengeli bir görüş sunmak önemlidir. Bugün RF izolatörlerinin dezavantajlarına bakalım.

Ekleme Kaybı

RF izolatörlerinin en önemli dezavantajlarından biri ekleme kaybıdır. Ekleme kaybı, bir sinyal izolatörden geçtiğinde meydana gelen güç azalmasını ifade eder. Bu kayıp, karşılıklı olmayan özelliklerini elde etmek için ferrit malzemeleri ve manyetik alanları kullanan yalıtkan tasarımının doğal bir özelliğidir.

Bir iletişim sisteminde küçük miktardaki ekleme kaybı bile önemli bir etkiye sahip olabilir. Örneğin, güç verimliliğinin çok önemli olduğu bir hücresel baz istasyonunda, ekleme kaybı, alıcıda aynı sinyal gücüne ulaşmak için daha fazla gücün iletilmesi gerektiği anlamına gelir. Bu sadece güç tüketimini arttırmakla kalmaz, aynı zamanda daha fazla ısı üretir ve bu da ek soğutma mekanizmaları gerektirir.

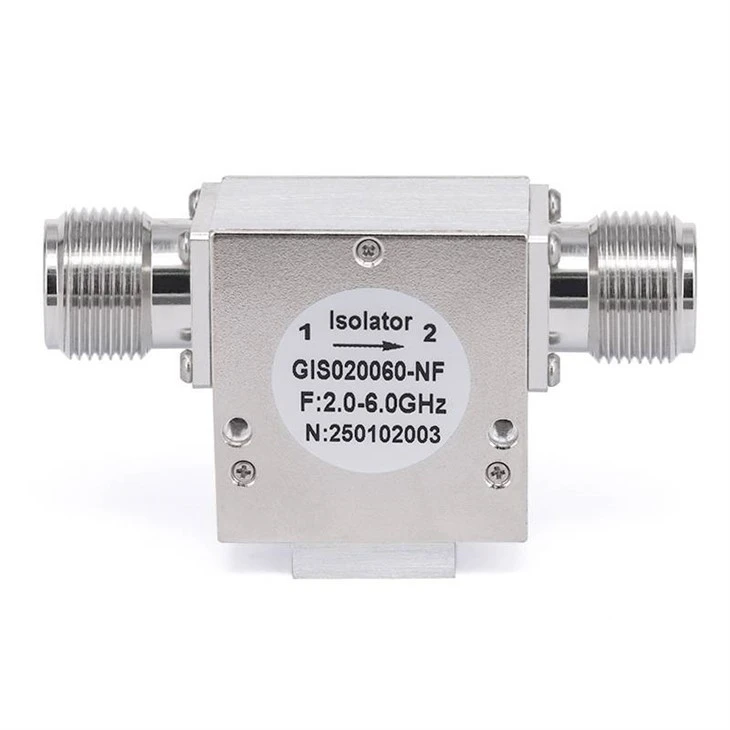

Ekleme kaybı frekansa bağlıdır. Daha yüksek frekanslarda ekleme kaybı artma eğilimindedir. Bizim6GHz RF Koaksiyel İzolatörlerbizimkine kıyasla nispeten daha düşük bir ekleme kaybına sahip olabilir26.5GHz RF Koaksiyel İzolatörler. Frekans arttıkça ferrit malzemelerin performansı düşer ve elektromanyetik dalgalar ile izolatörün bileşenleri arasındaki etkileşim daha karmaşık hale gelir ve bu da daha yüksek kayıplara yol açar.

Maliyet

RF izolatörleri, özellikle yüksek frekanslı ve yüksek performanslı uygulamalar için tasarlanmış olanlar nispeten pahalı olabilir. RF izolatörlerinin üretim süreci ferrit malzemelerin, manyetik alanların ve koaksiyel yapıların hassas kontrolünü içerir. Yüksek kaliteli ferrit malzemeler pahalıdır ve üretim, ileri üretim teknikleri ve sıkı kalite kontrolü gerektirir.

Küçük ölçekli projeler veya bütçesi kısıtlı uygulamalar için RF izolatörlerinin maliyeti önemli bir engel olabilir. Örneğin, maliyetin tasarımda önemli bir faktör olduğu bir tüketici elektroniği ürününde RF izolatörünün eklenmesi ekonomik açıdan uygun olmayabilir. Daha büyük projelerde bile birden fazla izolatörün kümülatif maliyeti hızla artabilir. Bizim18GHz RF Koaksiyel İzolatörlerYüksek frekans performansı için tasarlanan bu ürünler, gelişmiş malzeme ve üretim süreçleri nedeniyle üstün bir fiyata sahiptir.

Boyut ve Ağırlık

RF izolatörleri, özellikle de yüksek güç işleme kapasitesine sahip olanlar, nispeten büyük ve ağır olabilir. İzolatörün çalışması için gerekli olan ferrit malzemeler ve manyetik yapılar fiziksel yer kaplar. Havacılık ve taşınabilir cihazlar gibi boyut ve ağırlığın kritik olduğu uygulamalarda RF izolatörlerinin kullanımı zor olabilir.

Bir uydu iletişim sisteminde, ağırlığın her gramı önemlidir; çünkü fırlatma maliyetini ve uydunun genel performansını etkiler. Büyük ve ağır bir RF izolatörü bu tür uygulamalar için uygun olmayabilir. Benzer şekilde, elde taşınan bir kablosuz cihazda yalıtkanın boyutu, tasarımın kompaktlığını ve taşınabilirliğini sınırlayabilir.

Sınırlı Frekans Aralığı

RF izolatörleri genellikle belirli bir frekans aralığında çalışacak şekilde tasarlanmıştır. Bu aralığın dışında performansları önemli ölçüde düşer. Bu sınırlı frekans aralığı, geniş bir frekans spektrumunun kapsanması gereken uygulamalarda sorun yaratabilir.

Örneğin birden fazla frekans bandını destekleyen modern bir kablosuz iletişim sisteminde tek bir RF izolatörü yeterli olmayabilir. Farklı frekans aralıklarına sahip birden fazla izolatörün kullanılması gerekebilir, bu da sistemin karmaşıklığını ve maliyetini artırır. İzolatörlerimiz, belirlenen frekans aralıklarında en iyi performansı sağlayacak şekilde dikkatle tasarlanmıştır, ancak kullanıcıların, uygulamaları için doğru izolatörü seçerken bu sınırlamaların farkında olması gerekir.

Sıcaklık Hassasiyeti

RF izolatörlerinin performansı sıcaklığa karşı oldukça duyarlıdır. Ferrit malzemelerin manyetik özellikleri sıcaklıkla değişir ve bu durum yalıtkanın ekleme kaybını, izolasyonunu ve diğer performans parametrelerini etkileyebilir.

Endüstriyel ortamlar veya doğrudan güneş ışığı gibi yüksek sıcaklıktaki ortamlarda yalıtkanın ekleme kaybı artabilir ve izolasyon azalabilir. Bu, sinyalin bozulmasına ve sistemde parazite yol açabilir. Öte yandan düşük sıcaklıktaki ortamlarda izolatörün performansı da nominal değerlerden farklılık gösterebilir. Bu etkileri azaltmak için sıcaklık dengeleme teknikleri kullanılabilir, ancak bunlar yalıtkanın karmaşıklığını ve maliyetini artırır.

İdeal Olmayan Yalıtım

RF izolatörleri giriş ve çıkış portları arasında yüksek izolasyon sağlayacak şekilde tasarlanmış olsa da gerçekte izolasyon hiçbir zaman mükemmel değildir. Çıkış portundan giriş portuna her zaman bir miktar sinyal sızıntısı olur. İdeal olmayan bu izolasyon, yüksek seviye izolasyonun gerekli olduğu sistemlerde sorunlara neden olabilir.

Yüksek performanslı bir test ve ölçüm düzeneğinde küçük miktardaki sinyal sızıntısı bile ölçümlerin doğruluğunu etkileyebilir. İdeal olmayan izolasyon aynı zamanda iletişim sistemlerinde kendi kendine müdahaleye yol açarak genel sistem performansını azaltabilir.

Sistem Karmaşıklığına Etkisi

Bir sisteme RF izolatörünün eklenmesi sistemin karmaşıklığını artırır. İzolatörün sisteme uygun şekilde entegre edilmesi ve performansının genel sistem tasarımında dikkatle değerlendirilmesi gerekir.

Örneğin yalıtkanın empedansının sistemdeki diğer bileşenlerle uyumu çok önemlidir. Uygun olmayan empedans eşleşmesi yansımalara ve sinyalin daha da bozulmasına neden olabilir. Ayrıca izolatörün güç işleme özelliklerinin sistemdeki güç seviyeleriyle uyumlu olması gerekir. Tüm bu faktörler, sistemin düzgün çalışmasını sağlamak için ek tasarım çalışmaları ve testler gerektirir.

Bu dezavantajlara rağmen RF izolatörleri birçok uygulamada hala hayati bir rol oynamaktadır. Hassas bileşenleri yansıyan sinyallerden koruma ve sistemin genel kararlılığını iyileştirme yetenekleri çoğu zaman dezavantajların üzerindedir. Şirketimizde bu dezavantajları en aza indirmek için RF izolatörlerimizin performansını artırmak için sürekli çalışıyoruz.

Projenizde RF izolatörleri kullanmayı düşünüyorsanız ve ürünlerimizin özel gereksinimlerinizi nasıl karşılayabileceği hakkında daha fazla bilgi edinmek istiyorsanız, ayrıntılı bir tartışma için bizimle iletişime geçmenizi öneririz. Uzman ekibimiz, doğru izolatörü seçmenize ve olası endişelerinizi gidermenize yardımcı olmaya hazırdır.

Referanslar

• Pozar, DM (2011). Mikrodalga Mühendisliği. John Wiley ve Oğulları.
• Collin, RE (2001). Mikrodalga Mühendisliğinin Temelleri. McGraw-Tepe.
