RF izolatörlerinin temel parametreleri nelerdir?

Selam! RF izolatörlerinin tedarikçisi olarak son zamanlarda bu şık cihazların temel parametreleri hakkında birçok soru alıyorum. Bu yüzden, bunu sizin için açıklamak için birkaç dakikamı ayırmam gerektiğini düşündüm.

Temel bilgilerle başlayalım. RF izolatörü, RF sinyallerinin bir yönde geçmesine izin verirken ters yönde onları bloke eden iki bağlantı noktalı bir cihazdır. Radyo frekansı sinyalleri için tek yönlü bir yol gibidir. Bu izolatörler, sinyal yansımalarını önlemeye ve hassas ekipmanı hasara karşı korumaya yardımcı olduklarından birçok RF sisteminde çok önemlidir.

Şimdi RF izolatörünü seçerken dikkate almanız gereken temel parametrelere bakalım.

Frekans Aralığı

Frekans aralığı bir RF izolatörünün en önemli parametrelerinden biridir. İzolatörün etkili bir şekilde işleyebileceği frekans aralığını belirler. Farklı uygulamalar farklı frekans aralıkları gerektirir. Örneğin bir mobil iletişim sisteminde 800 MHz - 2,5 GHz aralığında çalışabilen bir izolatöre ihtiyacınız olabilir. Öte yandan uydu iletişimi için 20 GHz veya daha fazlası gibi çok daha yüksek frekanslara bakıyor olabilirsiniz.

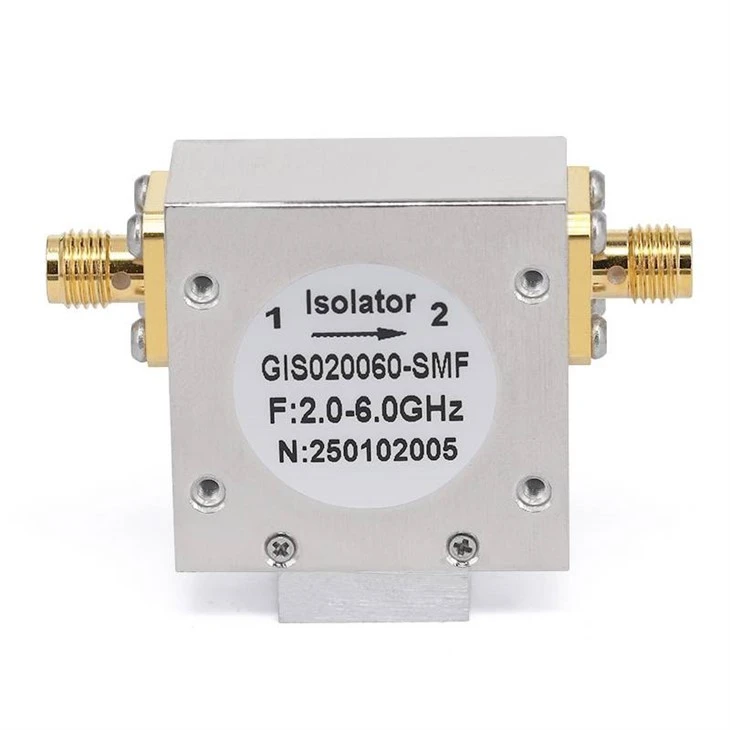

Farklı frekans aralıklarına sahip geniş bir RF izolatör yelpazesi sunuyoruz. Örneğin, bizim26.5GHz RF Koaksiyel İzolatörleryüksek frekanslı sinyalleri hassasiyetle işleyecek şekilde tasarlanmıştır. Daha düşük frekans aralığı gerektiren bir proje üzerinde çalışıyorsanız, bizim6GHz RF Koaksiyel İzolatörlerdaha uygun olabilir. Ve orta aralık frekansları için, bizim18GHz RF Koaksiyel İzolatörleraradığınız çözüm olabilir.

Ekleme Kaybı

Ekleme kaybı başka bir kritik parametredir. RF sinyali izolatörden geçtiğinde kaybolan sinyal gücü miktarıdır. İdeal bir dünyada sıfır ekleme kaybı isteriz, ancak gerçekte her zaman bir miktar kayıp vardır. Daha düşük bir ekleme kaybı, izolatör yoluyla daha fazla sinyal gücünün aktarıldığı anlamına gelir; bu da genellikle sisteminizin performansı için daha iyidir.

Tipik olarak ekleme kaybı desibel (dB) cinsinden ölçülür. Çoğu uygulama için 0,5 dB'den düşük bir ekleme kaybının iyi olduğu kabul edilir. Ancak bazı yüksek performanslı sistemlerde, 0,2 dB veya daha az gibi daha düşük ekleme kaybına sahip bir izolatöre ihtiyacınız olabilir. İzolatör seçerken ekleme kaybı spesifikasyonunu kontrol ettiğinizden ve bunu sistem gereksinimlerinizle karşılaştırdığınızdan emin olun.

İzolasyon

İzolasyon, izolatörün sinyali ters yönde ne kadar iyi engellediğinin ölçüsüdür. Ayrıca dB cinsinden ölçülür. Daha yüksek bir izolasyon değeri, yalıtkanın sinyal yansımalarını ve paraziti önlemede daha iyi olduğu anlamına gelir.

Örneğin, bir izolatörün 20 dB izolasyonu varsa, bu, ters yöndeki sinyal gücünün ileri yöne göre 100 kat azaldığı anlamına gelir. Birçok RF sisteminde 20 - 30 dB'lik bir izolasyon yeterlidir. Ancak sinyal girişimi riskinin yüksek olduğu uygulamalarda, 40 dB veya daha fazla gibi daha yüksek izolasyona sahip bir izolatöre ihtiyacınız olabilir.

Güç Kullanımı

Güç kullanımı, yalıtkanın hasar görmeden işleyebileceği maksimum RF gücü miktarını ifade eder. Bu özellikle yüksek güçlü RF sistemlerinde önemli bir parametredir. İzolatörün güç taşıma kapasitesini aşarsanız bu durum aşırı ısınmaya, performansın düşmesine ve hatta kalıcı hasara neden olabilir.

Bir yalıtkanın güç taşıma kapasitesi, tasarımı, malzemeleri ve soğutma mekanizması gibi çeşitli faktörlere bağlıdır. İzolatör seçerken sisteminizdeki maksimum güç seviyesinden daha yüksek güç taşıma kapasitesine sahip bir izolatör seçtiğinizden emin olun.

VSWR (Gerilim Daimi Dalga Oranı)

VSWR, yalıtkanın RF sisteminin empedansıyla ne kadar iyi eşleştiğinin bir ölçüsüdür. Düşük bir VSWR, iyi bir empedans eşleşmesini gösterir; bu, sinyal gücünün daha fazlasının izolatörden aktarıldığı ve daha azının geri yansıtıldığı anlamına gelir.

1:1'lik bir VSWR idealdir ancak pratikte bunu başarmak zordur. Çoğu RF izolatörünün VSWR'si yaklaşık 1,2:1 ila 1,5:1'dir. Daha yüksek bir VSWR, RF sisteminizin performansını düşürebilecek şekilde ekleme kaybının ve sinyal yansımalarının artmasına neden olabilir.

Sıcaklık Aralığı

Sıcaklık aralığı, izolatörün etkili bir şekilde çalışabileceği sıcaklık aralığıdır. Farklı uygulamaların farklı sıcaklık gereksinimleri vardır. Örneğin dış mekan uygulamalarında izolatörün -40°C ile +85°C arası geniş bir sıcaklık aralığında çalışması gerekebilir.

İzolatör seçerken sıcaklık aralığı spesifikasyonunu kontrol ettiğinizden ve uygulamanızın gereksinimlerini karşıladığından emin olun. Bazı izolatörler aşırı sıcaklıklarda çalışacak şekilde tasarlanırken diğerleri iç mekan veya kontrollü ortamlar için daha uygundur.

Faz Kayması

Faz kayması, RF sinyalinin izolatörden geçerken fazındaki değişikliktir. Faz dizili antenler gibi bazı uygulamalarda yalıtkanın faz kaymasının dikkatle kontrol edilmesi gerekir. RF sisteminin düzgün çalışmasını sürdürmek için istikrarlı ve öngörülebilir bir faz kayması önemlidir.

Çoğu RF izolatöründe nispeten küçük bir faz kayması vardır ancak bu, özellikle faz doğruluğunun kritik olduğu uygulamalarda yine de dikkate alınması gereken bir konudur.

Paket Boyutu ve Montajı

İzolatörün paket boyutu ve montaj seçenekleri de dikkate alınması gereken önemli noktalardır. Uygulamanıza bağlı olarak baskılı devre kartına (PCB) kolayca entegre edilebilecek küçük, kompakt bir izolatöre ihtiyacınız olabilir. Veya rafa monte RF sistemi için özel bir montaj mekanizmasına sahip daha büyük bir izolatöre ihtiyacınız olabilir.

Müşterilerimizin farklı ihtiyaçlarını karşılamak için çeşitli paket boyutları ve montaj seçenekleri sunuyoruz. İster PCB için yüzeye monte izolatöre, ister raf sistemi için flanş monteli izolatöre ihtiyacınız olsun, yanınızdayız.

Maliyet

Son fakat en az değil, maliyet her zaman bir faktördür. RF izolatörünün maliyeti, performans parametreleri, frekans aralığı, güç taşıma kapasitesi ve markası gibi çeşitli faktörlere bağlıdır. Paranızın karşılığında en iyi performansı elde etmek önemli olsa da, maliyeti bütçenizle dengelemeniz de gerekir.

Farklı izolatörleri karşılaştırırken genel değeri dikkate aldığınızdan emin olun. Daha iyi performans parametrelerine sahip biraz daha pahalı bir izolatör, ek bileşenlere veya sistem yükseltmelerine olan ihtiyacı azaltarak uzun vadede paradan tasarruf etmenizi sağlayabilir.

İşte karşınızda RF izolatörlerinin temel parametreleri. Uygulamanız için RF izolatörü seçerken bu parametreleri dikkatlice değerlendirdiğinizden ve gereksinimlerinizi en iyi karşılayanı seçtiğinizden emin olun.

Hangi RF izolatörünün sizin için uygun olduğundan hâlâ emin değilseniz veya başka sorularınız varsa bizimle iletişime geçmekten çekinmeyin. RF sisteminiz için mükemmel çözümü bulmanıza yardımcı olmak için buradayız. İster küçük bir startup, ister büyük bir şirket olun, ihtiyaçlarınızı karşılayacak uzmanlığa ve ürünlere sahibiz. Tedarik sürecini başlatmak için bugün bizimle iletişime geçin ve RF sisteminizi bir sonraki seviyeye taşımak için birlikte çalışalım!

Referanslar

• Pozar, DM (2011). Mikrodalga Mühendisliği (4. baskı). Wiley.
• Collin, RE (2001). Mikrodalga Mühendisliğinin Temelleri (2. baskı). Wiley.
