RF amplifikatörlerinin temel performans parametreleri nelerdir?

RF amplifikatörleri, çok çeşitli kablosuz iletişim sistemlerinde, radar sistemlerinde ve diğer RF uygulamalarında önemli bileşenlerdir. Bir RF amplifikatör tedarikçisi olarak, RF amplifikatörlerinin temel performans parametrelerini anlamak, yüksek kaliteli ürünler sağlamak ve müşterilerimizin farklı ihtiyaçlarını karşılamak için gereklidir. Bu blogda, RF amplifikatörlerinin özelliklerini ve yeteneklerini tanımlayan ana performans parametrelerini araştıracağız.

Kazanmak

Kazanç belki de bir RF amplifikatörünün en temel parametresidir. Çıkış gücünün amplifikatörün giriş gücüne oranını temsil eder. Kazanç genellikle desibellerde (DB) ifade edilir. Daha yüksek bir kazanç, amplifikatörün giriş sinyalinin gücünü daha etkili bir şekilde artırabileceği anlamına gelir. Örneğin, bir amplifikatörün 20 dB kazancına sahipse, çıkış gücünün giriş gücünden 100 kat daha büyük olduğu anlamına gelir (G (db) = 10 \ log_ {10}) ve (g = 20) db, (p_ {çıkış}/p_ {in} = 10^) {in} = 10^) {in} = 10^) {in} = 10^) {in} = 10^).

Bir RF amplifikatörünün kazancı tüm frekanslarda sabit değildir. Tipik olarak kazanç - frekans eğrisi ile tarif edilen frekansa bağlı bir yanıtı vardır. Amplifikatörün bant genişliği, kazancın, genellikle maksimum kazancın 3 dB'si içinde, belirtilen bir değerde kaldığı frekans aralığıdır. Geniş bant iletişim sistemlerinde olduğu gibi çok çeşitli frekansların güçlendirilmesi gereken uygulamalarda geniş bir bant genişliği amplifikatörü arzu edilir.

Gürültü figürü

Gürültü Şekil RF amplifikatörleri için, özellikle sinyal ila gürültü oranının (SNR) son derece önemli olduğu uygulamalarda bir başka kritik parametredir. Bir amplifikatörün gürültü şekli, giriş SNR'nin çıkış SNR'ye oranı olarak tanımlanır. Amplifikatörün giriş sinyalinin SNR'sini ne kadar bozduğunu ölçer. Daha düşük bir gürültü şekli, amplifikatörün sinyale daha az gürültü eklediğini gösterir.

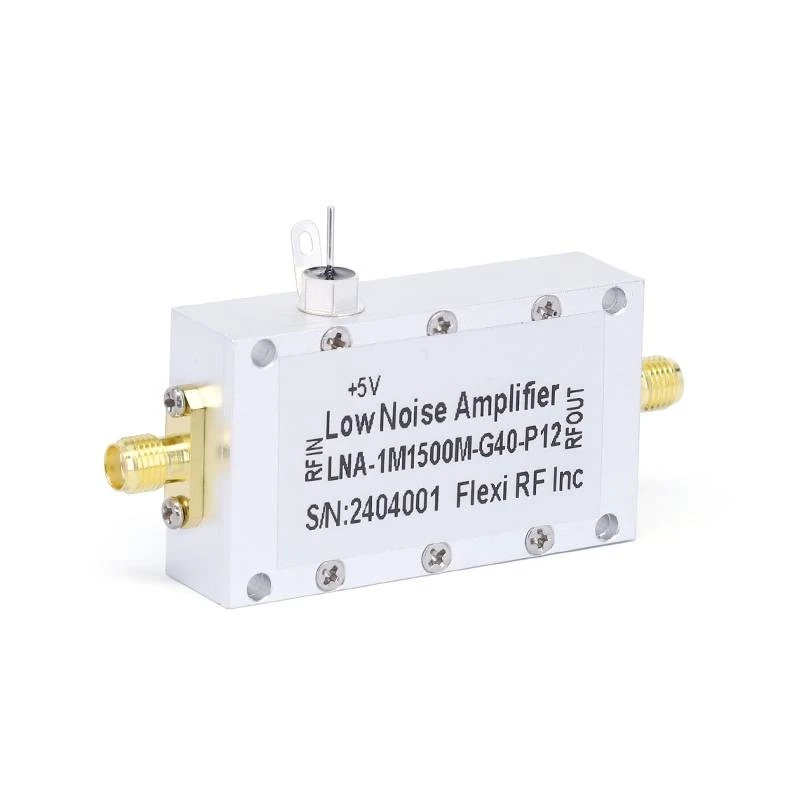

Kablosuz iletişim ve radar sistemlerindeki alıcılar gibi birçok RF sisteminde, ön - uç amplifikatör genellikle birDüşük gürültü amplifikatörleri(LNA). LNA'lar, tipik olarak 1 - 3 dB aralığında çok düşük gürültü rakamlarına sahip olacak şekilde tasarlanmıştır. Ön uçta bir LNA kullanarak, sistemin genel gürültü performansı önemli ölçüde geliştirilebilir, bu da zayıf sinyallerin daha iyi tespit edilmesine ve alınmasına izin verir.

Çıktı gücü

Bir RF amplifikatörünün çıkış gücü, amplifikatörün yüke teslim edebileceği güç seviyesidir. Doygunluk çıkış gücü ((P_ {SAT})) ve 1 - DB sıkıştırma noktası ((p_ {1db})) dahil olmak üzere birkaç önemli çıkış gücü özellikleri vardır.

Doygunluk çıkış gücü, amplifikatörün üretebileceği maksimum çıkış gücüdür. Bu noktanın ötesinde, giriş gücünün arttırılması, çıkış gücünde orantılı bir artışa neden olmaz ve amplifikatör, kazancın önemli ölçüde azalmaya başladığı doygunluk bölgesine girer.

1 - DB sıkıştırma noktası, amplifikatörün kazancının doğrusal kazanç değerinden 1 dB düştüğü çıkış gücü seviyesidir. Önemli bir spesifikasyondur, çünkü amplifikatördeki doğrusallığın başlangıcını gösterir. Birçok uygulamada, doğrusal çalışmayı sağlamak ve sinyalin bozulmasını en aza indirmek için amplifikatörler (p_ {1db}) altında çalıştırılır.

Doğrusallık

Doğrusallık, bir amplifikatörün bozulma getirmeden bir sinyali ne kadar iyi yükseltebileceğinin bir ölçüsüdür. Bir amplifikatördeki doğrusallık, orijinal giriş sinyalinde bulunmayan ilave frekans bileşenlerinin üretilmesine neden olan intermodülasyon bozulmasına (IMD) neden olabilir. Bu istenmeyen frekans bileşenleri, sistemdeki diğer sinyallere müdahale edebilir ve genel performansı bozabilir.

Doğrusallığı ölçmek için iki önemli parametre, üçüncü sipariş kesişme noktası (IP3) ve ikinci sipariş kesişme noktasıdır (IP2). IP3, üçüncü sipariş intermodülasyon ürünlerinin, çıkış gücü ve giriş gücüne karşı bir grafikte temel çıkış gücü ile kesiştiği teorik bir noktadır. Daha yüksek bir IP3 değeri, daha iyi doğrusallığı ve daha düşük IMD'yi gösterir. Benzer şekilde, IP2 ikinci sıraya göre intermodülasyon ürünleri ile ilgilidir.

Giriş ve çıkış empedansı

Bir RF amplifikatörünün giriş ve çıkış empedansı, sırasıyla kaynak ve yük ile uygun eşleşme için önemlidir. Empedans eşleştirmesi, amplifikatör ve bağlı bileşenler arasında maksimum güç aktarımını sağlamak için çok önemlidir.

Çoğu RF sisteminde, standart empedans 50 ohm'dur. 50 ohm giriş empedansına sahip bir amplifikatör, sinyalin önemli bir yansıması olmadan, iletim hattı veya bir sinyal jeneratörü gibi 50 ohm kaynağına kolayca bağlanabilir. Benzer şekilde, 50 ohm'luk bir çıkış empedansı, bir anten veya başka bir RF bileşeni gibi 50 ohm yüküne verimli güç aktarımına izin verir.

Güç Katma Verimliliği (PAE)

Güç katma verimliliği, bir RF amplifikatörünün DC gücünü RF çıkış gücüne ne kadar verimli bir şekilde dönüştürdüğünün bir ölçüsüdür. RF çıkış gücünün eksi RF giriş gücünün amplifikatör tarafından tüketilen DC gücüne oranı olarak tanımlanır.

PAE, özellikle pille çalışan RF sistemlerinde veya güç tüketiminin en aza indirilmesi gereken uygulamalarda önemli bir husustur. Yüksek verimlilik amplifikatörleri, sistemin genel güç tüketimini azaltabilir, pil ömrünü uzatabilir ve ayrıca ısı dağılma gereksinimlerini azaltabilir. Örneğin, mobil iletişim cihazlarında, pil performansını artırmak ve cihazdaki termal stresi azaltmak için yüksek PAE'ye sahip güç amplifikatörleri esastır.

Düzlük kazanmak

Kazanç düzlüğü, belirli bir frekans bandına göre kazançtaki varyasyonu ifade eder. İyi kazanç düzlüğüne sahip bir amplifikatör, çalışma frekansı aralığında nispeten sabit bir kazanca sahiptir. Bu, geniş bant iletişim sistemlerinde ve test ve ölçüm ekipmanlarında olduğu gibi sinyalin düzgün bir amplifikasyonunun gerekli olduğu uygulamalarda önemlidir.

Kazanç düzlüğü genellikle belirtilen frekans bandı içindeki ortalama değerinden kazancın maksimum sapması olarak belirtilir. Örneğin, ± 0.5 dB'lik bir kazanç düzlük spesifikasyonu, amplifikatörün kazancının, tüm çalışma frekansı aralığında ortalama kazanç değerinden 0,5 dB'den fazla sapmayacağı anlamına gelir.

Faz gürültüsü

Faz gürültüsü, bir RF amplifikatörünün kısa vadeli frekans stabilitesinin bir ölçüsüdür. Çıktı sinyalinin fazındaki rastgele dalgalanmalardan kaynaklanır. Faz gürültüsü, özellikle doğru frekans ve faz bilgilerine dayanan frekans sentezi, radar ve iletişim sistemleri gibi uygulamalarda RF sistemlerinin performansını bozabilir.

Frekans - sentezleyici uygulamalarında, stabil ve saf frekans sinyalleri oluşturmak için düşük faz gürültüsü gereklidir. Yüksek faz gürültüsü, sistemdeki diğer sinyallere müdahaleye neden olabilecek ve iletişim veya radar sisteminin genel performansını azaltabilecek sinyalin spektral yayılmasına neden olabilir.

İzolasyon

İzolasyon, giriş ve çıkış bağlantı noktaları gibi bir RF amplifikatörünün farklı bağlantı noktaları arasındaki elektrik ayrımı derecesini ölçen bir parametredir. Giriş ve çıkış bağlantı noktaları arasındaki iyi izolasyon, amplifikatörde geri bildirim ve benlik salınımını önlemek için önemlidir.

Çok aşamalı amplifikatörlerde veya çoklu giriş ve çıkış bağlantı noktalarına sahip amplifikatörlerde, farklı bağlantı noktalarındaki sinyallerin birbirine müdahale etmemesini sağlamak için yüksek izolasyon gereklidir. İzolasyon genellikle desibellerde ifade edilir ve daha yüksek bir izolasyon değeri, bağlantı noktaları arasında daha iyi elektrik ayrımını gösterir.

Sıcaklık dengesi

RF amplifikatörlerinin performansı sıcaklık değişimlerinden etkilenebilir. Sıcaklık kararlılığı, amplifikatörün geniş bir sıcaklık aralığında kazanç, gürültü şekli ve çıkış gücü gibi performans parametrelerini ne kadar iyi koruduğunun bir ölçüsüdür.

Birçok uygulamada, RF amplifikatörlerinin sıcaklığın önemli ölçüde değişebileceği sert çevre koşullarında çalışması gerekmektedir. Sıcaklık stabilitesine sahip amplifikatörler, performanslarındaki sıcaklık bağımlı değişiklikleri telafi etmek için tasarlanmıştır ve tüm sıcaklık aralığında güvenilir bir şekilde çalıştırılır.

Çözüm

Bir RF amplifikatör tedarikçisi olarak, bu temel performans parametrelerinin müşterilerimizin farklı ihtiyaçlarını karşılamadaki önemini anlıyoruz. Kazanç, gürültü figürü, çıkış gücü, doğrusallık ve diğer parametreler açısından optimize edilmiş performansa sahip amplifikatörleri dikkatlice tasarlayarak ve üreterek, çok çeşitli uygulamalar için yüksek kaliteli RF amplifikatörleri sağlayabiliriz.

Projeniz veya uygulamanız için RF amplifikatörlerine ihtiyacınız varsa, sizi ayrıntılı bir tartışma için bizimle iletişime geçmeye davet ediyoruz. Uzman ekibimiz, özel gereksinimlerinize göre en uygun amplifikatör seçmenize yardımcı olmaya hazırdır. İster bir alıcı için düşük gürültü amplifikatörüne veya bir verici için yüksek bir güç amplifikatörüne ihtiyacınız olsun, ihtiyaçlarınızı karşılamak için uzmanlığa ve ürün portföyüne sahibiz.

Referanslar

1. Pozar, DM (2011). Mikrodalga mühendisliği. Wiley.
2. Razavi, B. (2012). RF mikroelektronik. Prentice Salonu.
3. Vendelin, GD, Pavio, AM ve Rohde, UL (1990). Doğrusal ve doğrusal olmayan teknikler kullanarak mikrodalga devre tasarımı. Wiley.
