RF sirkülatörlerindeki çapraz konuşma nedir?

Selam! RF sirkülatörlerinin tedarikçisi olarak bana sık sık bu şık cihazlarla ilgili çeşitli teknik terimlerle ilgili sorular soruluyor. Oldukça sık ortaya çıkan sorulardan biri şu: "RF sirkülatörlerindeki çapraz konuşma nedir?" Peki, hemen konuya girelim ve konuyu inceleyelim.

Öncelikle RF sirkülatörünün ne olduğunu anlayalım. RF sirkülatörü pasif, karşılıklı olmayan üç veya dört bağlantı noktalı bir cihazdır. Basit bir ifadeyle, RF sinyallerinin belirli bir yönde, genellikle dairesel bir düzende akmasına izin verir. Örneğin, üç portlu bir sirkülatörde, port 1'e giren sinyal port 2'den çıkacak, port 2'ye giren sinyal port 3'ten çıkacak ve port 3'e giren sinyal port 1'den çıkacaktır. Bu tek yönlü akış, radar ve iletişim sistemleri gibi birçok RF sisteminde son derece faydalıdır.

Peki çapraz konuşmaya ne dersiniz? RF sirkülatörlerindeki çapraz konuşma, sirkülatörün normal çalışmasına göre doğrudan bağlanması beklenmeyen bağlantı noktaları arasındaki sinyallerin istenmeyen şekilde bağlanmasını ifade eder. İdeal bir dünyada, bir bağlantı noktasına giren bir sinyal yalnızca dairesel sırayla bir sonraki bağlantı noktasına gider ve diğer bağlantı noktalarına sıfır sinyal sızıntısı olur. Ancak gerçekte durum böyle değil.

Çapraz konuşmanın meydana gelmesinin birkaç nedeni vardır. Önemli faktörlerden biri, limanlar arasındaki kusurlu izolasyondur. Yalıtım, sirkülatörün sinyallerin bitişik olmayan bağlantı noktaları arasında sızmasını ne kadar iyi önleyebildiğinin bir ölçüsüdür. Yalıtım zayıfsa karşılıklı konuşma olasılığı daha yüksektir. Diğer bir neden ise cihaz içerisinde elektromanyetik girişimin (EMI) bulunması olabilir. EMI, sinyallerin bağlantı noktaları arasında "atlamasına" neden olarak çapraz konuşmaya neden olabilir.

RF sirkülatörünün performansı genellikle ekleme kaybı, izolasyon ve geri dönüş kaybı gibi parametrelerle belirlenir. Karşılıklı konuşma izolasyonla yakından ilgilidir. Düşük izolasyon değeri, daha fazla çapraz konuşma olduğu anlamına gelir. Örneğin, bir sirkülatörün bağlantı noktası 1 ile bağlantı noktası 3 arasında 20 dB'lik bir izolasyonu varsa, bu, bağlantı noktası 1'den bağlantı noktası 3'e sızan sinyalin bağlantı noktası 1'deki sinyalden 20 dB daha zayıf olduğu anlamına gelir. Daha yüksek bir izolasyon değeri, örneğin 30 dB veya daha fazlası, daha az çapraz konuşmayı gösterdiğinden genellikle daha iyidir.

Çapraz konuşmanın RF sisteminin genel performansı üzerinde önemli bir etkisi olabilir. İletişim sistemlerinde farklı kanallar arasında girişime yol açarak bozulmaya ve sinyal kalitesinin düşmesine neden olabilir. Radar sistemlerinde çapraz konuşma, yanlış yankılara veya hatalı hedef tespitine neden olabilir. Bu nedenle karşılıklı konuşmaların en aza indirilmesi, bu sistemlerin düzgün çalışması için çok önemlidir.

Şirketimizde RF sirkülatörlerinde düşük çapraz konuşmanın önemini anlıyoruz. Bu nedenle sirkülatörlerimizin tasarım ve üretim süreçlerini iyileştirmek için çok çaba harcadık. Limanlar arasındaki izolasyonu artırmak ve karşılıklı konuşma olasılığını azaltmak için yüksek kaliteli malzemeler ve ileri teknolojiler kullanıyoruz.

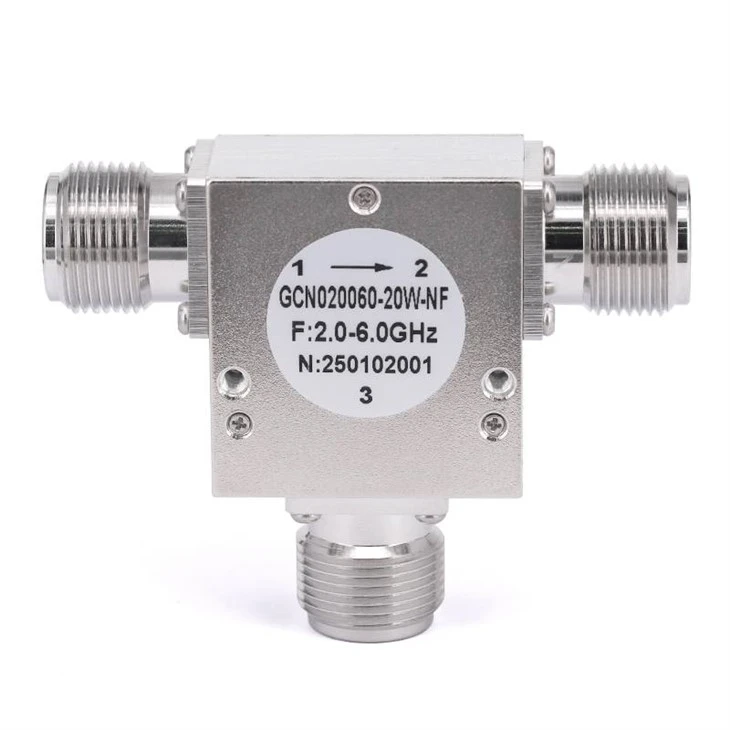

Farklı müşteri ihtiyaçlarını karşılamak için geniş bir RF sirkülatör yelpazesi sunuyoruz. Örneğin, bizim18GHz RF Koaksiyel Sirkülatörleryüksek frekanslı uygulamalar için tasarlanmıştır. Bu sirkülatörler, 18 GHz'de düşük çapraz konuşma ve mükemmel performans sağlayacak şekilde hassasiyetle üretilmiştir. Uydu iletişiminde, kablosuz ana taşıyıcıda ve diğer yüksek hızlı RF sistemlerinde kullanıma uygundurlar.

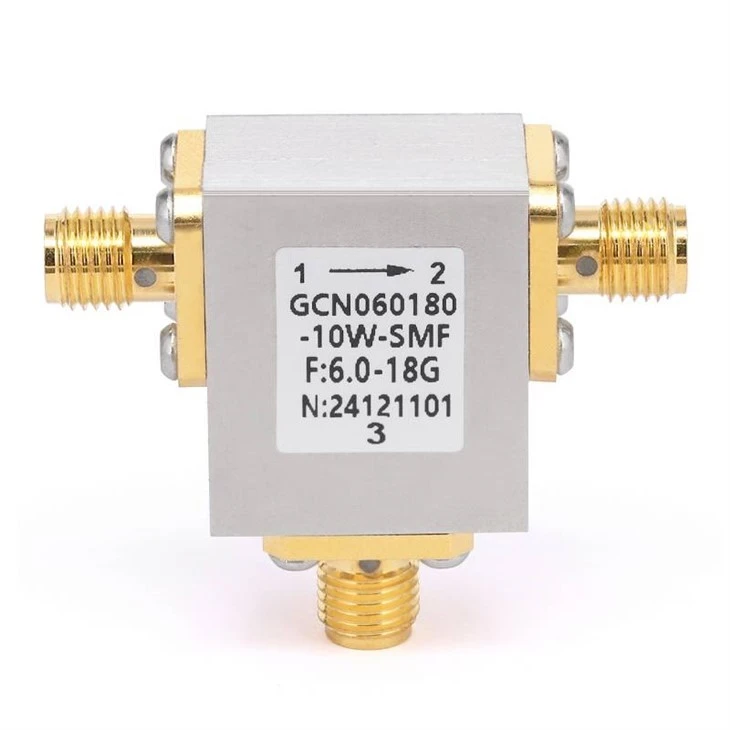

Bizim6GHz RF Koaksiyel Sirkülatörlerbaşka bir popüler seçimdir. 6 GHz'e kadar frekans aralığına sahip bu sirkülatörler, WiMAX, LTE ve diğer kablosuz iletişim sistemleri gibi uygulamalar için idealdir. Bu sirkülatörlerin tasarımını çapraz konuşmayı en aza indirecek ve yüksek izolasyon sağlayarak güvenilir sinyal iletimi sağlayacak şekilde optimize ettik.

Daha da yüksek frekanslar arıyorsanız,26,5 GHz RF Koaksiyel Sirkülatörlergidilecek yoldur. Bu sirkülatörler, çapraz konuşmanın azaltılması da dahil olmak üzere, yüksek frekanslı çalışmanın zorluklarının üstesinden gelmek üzere tasarlanmıştır. Milimetrik dalga iletişiminde, radarda, test ve ölçüm uygulamalarında yaygın olarak kullanılırlar.

Bir RF sirkülatörü seçerken, diğer performans parametrelerinin yanı sıra çapraz konuşma spesifikasyonunun da dikkate alınması önemlidir. Sirkülatörün özel uygulamanızın gereksinimlerini karşılayabileceğinden emin olmanız gerekir. Hangi sirkülatörün sizin için uygun olduğundan emin değilseniz uzman ekibimiz her zaman yardıma hazırdır. İhtiyaçlarınıza en uygun RF sirkülatörünü almanızı sağlamak için teknik destek ve rehberlik sağlayabiliriz.

Sonuç olarak RF sirkülatörlerindeki çapraz konuşma, RF sistemlerinin performansını etkileyebilecek önemli bir faktördür. Çapraz konuşmaya neyin sebep olduğunu ve bunun nasıl en aza indirileceğini anlayarak RF sirkülatörlerini seçerken daha bilinçli kararlar verebilirsiniz. Şirketimiz olarak, düşük çapraz konuşma ve mükemmel performansa sahip, yüksek kaliteli RF sirkülatörleri sağlamaya kendimizi adadık.

RF sirkülatörlerini satın almakla ilgileniyorsanız veya cross-talk veya ürünlerimiz hakkında sorularınız varsa bizimle iletişime geçmekten çekinmeyin. Bir görüşme başlatmak ve RF ihtiyaçlarınız konusunda size nasıl yardımcı olabileceğimizi görmek için sabırsızlanıyoruz. İster küçük bir startup, ister büyük bir şirket olun, sizin için doğru çözümlere sahibiz. Daha iyi RF sistemleri oluşturmak için birlikte çalışalım!

Referanslar:

• Inder Bahl'dan "İletişim Sistemleri için RF ve Mikrodalga Pasif Bileşenler"
• David M. Pozar'ın "Mikrodalga Mühendisliği"
