Alçak gerilim ve yüksek gerilim uygulamaları için konnektör yükleri arasındaki fark nedir?

Konektör yükleri alanında deneyimli bir sağlayıcı olarak, alçak gerilim ve yüksek gerilim uygulamaları arasındaki gereksinimlerdeki önemli farklılıklara ilk elden tanık oldum. Bu eşitsizlikler yalnızca teknik hususların anlaşılması açısından değil, aynı zamanda elektrik sistemlerinin güvenliğinin ve verimliliğinin sağlanması açısından da hayati öneme sahiptir. Bu blogda, alçak gerilim ve yüksek gerilim uygulamaları için konnektör yüklerindeki temel farklara değineceğim.

Elektriksel Özellikler

En temel farklılıklardan biri elektriksel özelliklerde yatmaktadır. Alçak gerilim uygulamaları genellikle 1000 voltun altındaki gerilimlerde çalışır. Bu sistemler genellikle tüketici elektroniği, otomotiv elektroniği ve bazı endüstriyel kontrol sistemlerinde bulunur. Düşük voltaj, konnektörlerdeki elektriksel stresin nispeten düşük olduğu anlamına gelir. Sonuç olarak, alçak gerilim konnektör yüklerine yönelik yalıtım gereklilikleri daha az sıkıdır.

Örneğin, düşük voltajlı bir uygulama olan akıllı telefon şarj cihazında konektörün yalnızca birkaç voltu (genellikle 5 volt veya daha az) işlemesi gerekir. Konektörde kullanılan yalıtım malzemeleri nispeten ince ve hafif olabilir. Bu, tüketici elektroniğinin sınırlı alanı olan ortamı için ideal olan daha küçük ve daha kompakt konnektör tasarımlarına olanak tanır.

Yüksek gerilim uygulamaları ise 1000 voltun çok üzerindeki gerilimlerde çalışır. Güç iletim ve dağıtım sistemleri, yüksek enerji fiziği deneyleri ve bazı endüstriyel işlemler tipik yüksek voltaj uygulamalarıdır. Yüksek voltaj, konektörler üzerinde çok daha yüksek bir elektriksel stres oluşturur. Yüksek gerilim konnektör yüklerinde izolasyon son derece önemlidir. Elektriksel arıza ve arklanmayı önlemek için kalın ve kaliteli izolasyon malzemelerine ihtiyaç vardır.

Örneğin, yüksek gerilimli bir enerji nakil hattında konnektörlerin binlerce volta dayanması gerekir. Bağlantının güvenliğini ve güvenilirliğini sağlamak için porselen veya silikon kauçuk gibi özel yalıtım malzemeleri kullanılır. Yüksek gerilim konnektörlerinin tasarımında kaçak mesafesi (iki iletken parça arasındaki yalıtım yüzeyi boyunca en kısa mesafe) ve açıklık mesafesi (iki iletken parça arasındaki havadaki en kısa mesafe) gibi faktörlerin de hesaba katılması gerekir.

Güç İdaresi Yeteneği

Güç kullanma kapasitesi, düşük voltajlı ve yüksek voltajlı konnektör yükleri arasındaki bir diğer önemli farktır. Güç (P), gerilim (V) ile akımın (I) çarpımı olarak hesaplanır, yani P = V×I. Alçak gerilim uygulamalarında gerilim düşük olduğundan belirli bir güç seviyesine ulaşmak için nispeten yüksek bir akıma ihtiyaç duyulabilir.

Örneğin, 12 voltluk bir otomotiv elektrik sisteminde, 120 watt'lık bir cihaza güç sağlamak için gereken akım 10 amper olacaktır (I = P/V = 120W/12V). Alçak gerilim konnektör yüklerinin, bu nispeten yüksek akımları aşırı ısınma olmadan idare edecek şekilde tasarlanması gerekir. Bu genellikle direnci azaltmak ve güç kayıplarını en aza indirmek için konektördeki iletken parçaların daha büyük kesit alanlarını gerektirir.

Yüksek voltaj uygulamalarında voltaj yüksektir, dolayısıyla aynı güç seviyesi için akım nispeten düşük olabilir. 100.000 voltta çalışan bir yüksek gerilim enerji nakil hattını düşünün. 100 megawatt gücü iletmek için akım yalnızca 1000 amper olacaktır (I = P/V = 100.000.000W/100.000V). Yüksek gerilim konnektör yükleri, yüksek akımlar yerine yüksek gerilim gerilimlerini kaldıracak şekilde tasarlanmıştır. Ancak yine de akımı önemli güç kayıpları olmadan güvenli bir şekilde iletebilmeleri gerekiyor.

Çevre ve Güvenlik Hususları

Çevre ve güvenlik hususları da alçak gerilim ve yüksek gerilim uygulamaları arasında farklılık gösterir. Alçak gerilim konnektör yükleri genellikle çevresel faktörlere daha az duyarlıdır. Genellikle çok çeşitli sıcaklık, nem seviyeleri ve toz koşullarında çalışabilirler. Ancak otomotiv veya endüstriyel ortamlar gibi bazı durumlarda bunların yine de neme, titreşime ve mekanik strese karşı korunması gerekir.

Yüksek gerilim konnektör yükleri ise çok daha sıkı bir çevre koruması gerektirir. Yüksek voltaj onları nem, kirlilik ve sıcaklık değişimleri gibi çevresel faktörlere karşı daha duyarlı hale getirir. Örneğin kıyı bölgesinde bulunan bir yüksek gerilim trafo merkezinde konnektörlerin tuzlu su korozyonuna karşı korunması gerekmektedir. Yüksek gerilim konnektör yüklerinin uzun vadeli güvenilirliğini sağlamak için sıklıkla özel kaplamalar ve muhafazalar kullanılır.

Yüksek gerilim uygulamalarında güvenlik de önemli bir konudur. Yüksek voltajlı elektrik sistemleri, elektrik çarpması ve yangın açısından önemli bir risk oluşturur. Bu nedenle yüksek gerilim konnektör yüklerinin birden fazla güvenlik özelliği ile tasarlanması gerekmektedir. Bunlar, canlı parçalarla kazara teması önlemek için kilitlemeleri, arıza akımlarını güvenli bir şekilde yönlendirmek için topraklama hükümlerini ve personeli yüksek voltaj tehlikesine karşı uyarmak için uyarı etiketlerini içerebilir.

Konektör Tasarımı ve Yapılandırması

Konektör yüklerinin tasarımı ve konfigürasyonu, alçak gerilim ve yüksek gerilim uygulamalarının özel gereksinimlerine göre uyarlanır. Alçak gerilim konnektörleri genellikle kolay kurulum ve sökme için tasarlanmıştır. Basit kilitleme mekanizmalarına veya geçmeli tasarımlara sahip olabilirler. Alçak gerilim konnektörlerinin boyutu ve şekli de uygulama için optimize edilmiştir. Örneğin tüketici elektroniğinde yerden tasarruf etmek ve cihazın toplam ağırlığını azaltmak için küçük ve hafif konektörler tercih ediliyor.

Yüksek gerilim uygulamalarında konnektör tasarımı daha karmaşıktır. Yüksek gerilim konnektörlerinin, elektriksel bozulmaya yol açabilecek elektrik alanı konsantrasyonlarını en aza indirecek şekilde tasarlanması gerekir. Elektrik alanını eşit şekilde dağıtmak için genellikle özel şekillere ve geometrilere sahiptirler. Yüksek gerilim ve yüksek gerilim koşullarında hareket etmeyi veya bağlantının kopmasını önlemek için konektörlerin güvenli bir şekilde sabitlenmesi de gerekir.

Ürün Yelpazemiz

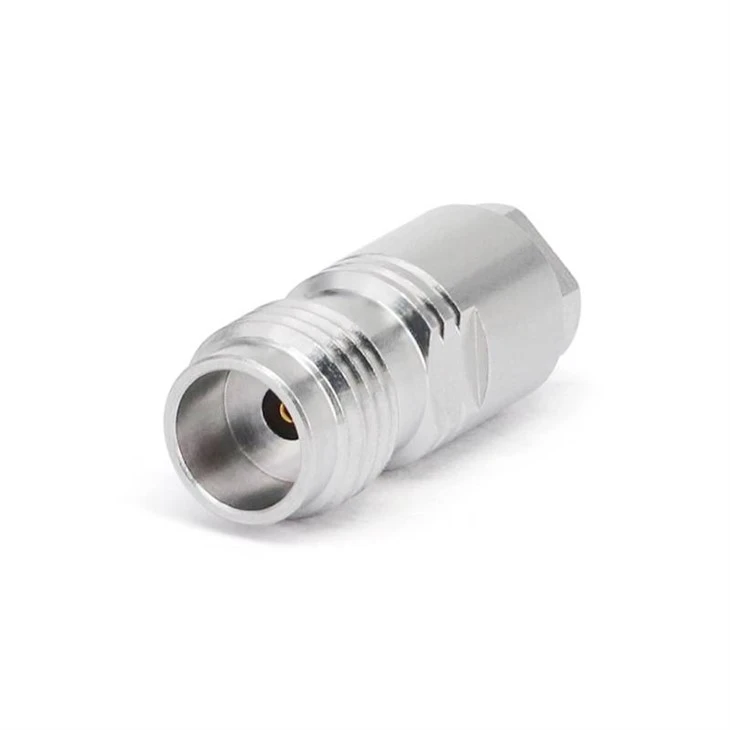

Konektör yüklerinin lider sağlayıcısı olarak hem alçak gerilim hem de yüksek gerilim uygulamalarına uygun geniş bir ürün yelpazesi sunuyoruz. Bizim3,5 mm RF Yüklerialçak gerilim RF uygulamaları için idealdir. Kompakt bir pakette mükemmel elektriksel performans ve güvenilirlik sağlayacak şekilde tasarlanmıştır. Bizim1,85 mm RF Yükleriyüksek frekanslı, düşük voltajlı uygulamalar için uygundur ve yüksek hassasiyetli performans sunar. Yüksek gerilim uygulamaları için2,4 mm RF Yüklerimükemmel elektriksel özellikleri korurken, yüksek voltaj stresleriyle baş edecek şekilde tasarlanmıştır.

Çözüm

Sonuç olarak, alçak gerilim ve yüksek gerilim uygulamaları için konnektör yüklerindeki farklılıklar önemlidir. Bu farklılıklar elektriksel özellikler, güç kullanma kapasitesi, çevre ve güvenlik hususları ve konnektör tasarımına kadar uzanır. Bu farklılıkları anlamak, belirli bir uygulama için doğru konnektör yüklerini seçmek açısından çok önemlidir.

İster alçak gerilim ister yüksek gerilim uygulamaları için yüksek kaliteli konnektör yükleri pazarındaysanız, size yardımcı olmak için buradayız. Uzman ekibimiz, projeniz için en iyi seçimi yapmanız için ihtiyaç duyduğunuz teknik desteği ve rehberliği size sağlayabilir. Bir satın alma görüşmesi başlatmak ve ihtiyaçlarınıza uygun mükemmel konnektör yüklerini bulmak için bugün bizimle iletişime geçin.

Referanslar

• Grover, FW (1946). Endüktans Hesaplamaları: Çalışma Formülleri ve Tablolar. Dover Yayınları.
• Kraus, JD ve Carver, KR (1973). Elektromanyetik. McGraw-Tepe.
• Neher, JH ve McGrath, MH (1957). Kablo Sistemlerinin Sıcaklık Artışı ve Yük Kapasitesinin Hesaplanması. AIEE İşlemleri.
