RF sirkülatörlerinin empedans uyumu nedir?

RF sirkülatörlerinin empedans uyumu nedir? Hadi bu konuyu biraz daha derinlemesine inceleyelim ve ben de RF sirkülatörler tedarikçisi olarak bazı görüşleri paylaşacağım.

Öncelikle RF sirkülatörünün ne olduğunu anlayalım. RF sirkülatörü birden fazla bağlantı noktasına sahip pasif bir cihazdır. RF sinyallerinin belirli bir yönde, genellikle bir bağlantı noktasından diğerine dairesel bir düzende akmasına olanak tanır. Radar, kablosuz iletişim ve uydu sistemleri gibi çeşitli RF sistemlerinde yaygın olarak kullanılmaktadır.

Şimdi, konu RF sirkülatörleri olduğunda empedans uyumu çok önemli bir kavramdır. Empedans temel olarak bir devrenin alternatif akımın akışına gösterdiği karşıtlıktır. RF sistemlerinde genellikle belirli bir iletim hattı veya bileşeni için sabit bir değer olan karakteristik empedans hakkında konuşuruz. Çoğu RF sistemi için standart karakteristik empedans 50 ohm'dur.

Empedans uyumu RF sirkülatörleri için neden bu kadar önemli? Suyu bir borudan diğerine aktarmaya çalıştığınızı hayal edin. Boruların çapları çok farklı olursa çok fazla türbülans oluşacak ve su israfı yaşanacaktır. Benzer şekilde bir RF sisteminde kaynağın, sirkülatörün ve yükün empedansı eşleşmezse sinyal yansımaları olacaktır. Bu yansımalar birçok soruna neden olabilir. Güç aktarım verimliliğini azaltabilir, sinyali bozabilir ve hatta sistemdeki bileşenlere zarar verebilirler.

Diyelim ki bir sirkülatörün 1. bağlantı noktasına bağlı bir RF kaynağımız ve 2. bağlantı noktasına bağlı bir yükümüz var. Kaynağın, sirkülatörün ve yükün empedansı eşleşirse (genellikle 50 ohm'a kadar), RF sinyali bağlantı noktası 1'den bağlantı noktası 2'ye sorunsuz bir şekilde akacaktır. Ancak bir empedans uyumsuzluğu varsa, sinyalin bir kısmı yükten bağlantı noktası 2'ye ve ardından bağlantı noktası 3'e geri dönecektir (nedeniyle) sirkülatörün yön özelliği). Bu sadece yüke ulaşan gücü azaltmakla kalmaz, aynı zamanda sistemde girişime neden olabilir.

RF sirkülatörleri için empedans eşleşmesini sağlamanın birkaç yolu vardır. Yaygın yöntemlerden biri eşleşen ağların kullanılmasıdır. Bunlar genellikle indüktörler, kapasitörler ve dirençlerden oluşur. Bu bileşenlerin değerleri, kaynağın veya yükün empedansını sirkülatörün empedansına uyacak şekilde ayarlamak için dikkatlice seçilir. Örneğin basit bir L tipi eşleştirme ağı, bir yükün empedansını istenen değere dönüştürmek için kullanılabilir.

Bir diğer önemli husus empedansın ölçümüdür. RF sirkülatörünün ve bağlı bileşenlerin empedansını ölçmek için ağ analizörleri gibi özel aletler kullanıyoruz. Bir ağ analizörü, sirkülatörün saçılma parametreleri (S - parametreleri) hakkında ayrıntılı bilgi sağlayabilir. Örneğin S11 parametresi, bağlantı noktası 1'deki yansıma katsayısının bir göstergesini verir. Düşük bir S11 değeri, bağlantı noktası 1'de daha az yansıma olduğu anlamına gelir; bu, iyi bir empedans eşleşmesinin işaretidir.

RF sirkülatör tedarikçisi olarak, üretim süreci sırasında empedans uyumuna çok dikkat ediyoruz. Sirkülatörlerimizin tutarlı empedans özelliklerine sahip olmasını sağlamak için yüksek kaliteli malzemeler ve gelişmiş üretim teknikleri kullanıyoruz. Ayrıca ürünlerimiz için empedans ve diğer önemli parametreler hakkında bilgiler içeren ayrıntılı veri sayfaları da sağlıyoruz.

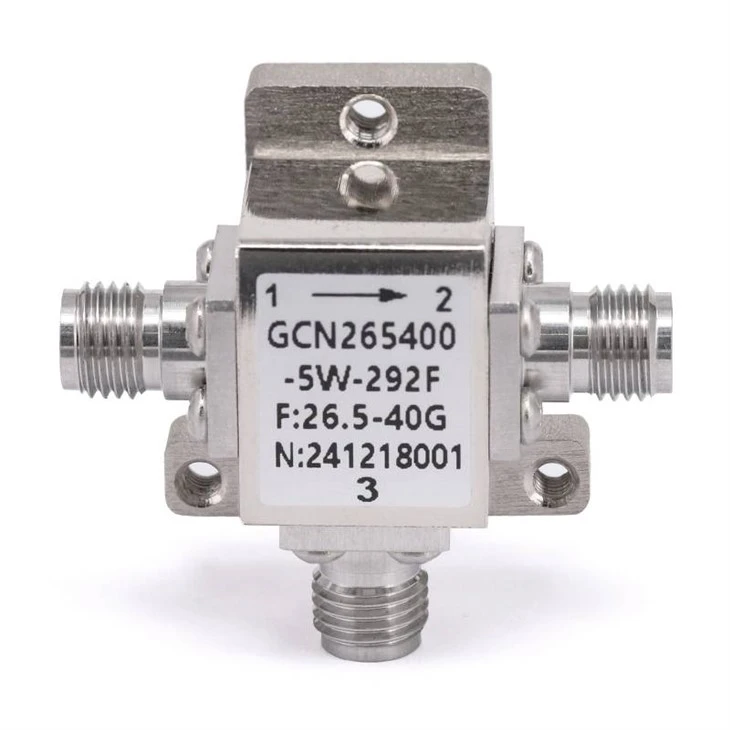

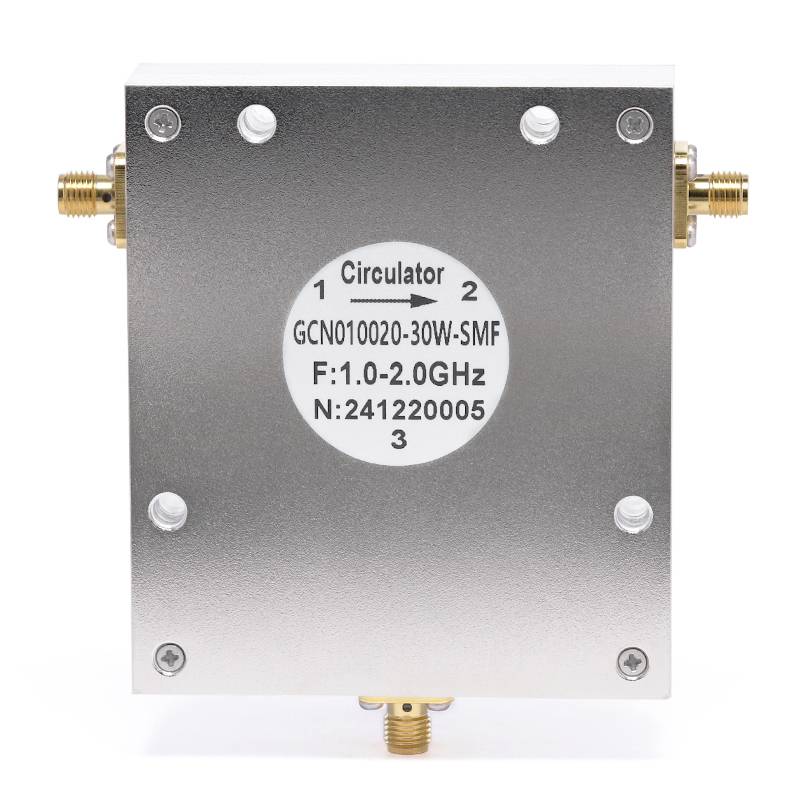

BizimRF Koaksiyel Sirkülatörlerempedans uyumu göz önünde bulundurularak tasarlanmıştır. Küçük ölçekli kablosuz cihazlardan büyük ölçekli radar sistemlerine kadar çok çeşitli uygulamalara uygundurlar. Müşterilerimize karşılaşabilecekleri empedans eşleştirme sorunları konusunda yardımcı olabilecek deneyimli mühendislerden oluşan bir ekibimiz var.

Sisteminizde RF sirkülatörleri kullanıyorsanız çevresel faktörlerin de empedans eşleşmesini etkileyebileceğini akılda tutmak önemlidir. Sıcaklık, nem ve mekanik stres, bileşenlerin empedansında değişikliklere neden olabilir. Bu nedenle, zaman içinde iyi bir empedans uyumu sağlamak için uygun paketleme ve kurulum da şarttır.

Ayrıca RF sirkülatörlerini bir sisteme entegre ederken genel sistem mimarisini de dikkate almanız gerekir. Bazen kademeli konfigürasyonda birden fazla sirkülatör kullanmanız gerekebilir. Bu gibi durumlarda empedans uyumu, tüm sistemin düzgün çalışmasını sağlamak için daha da kritik hale gelir.

Ayrıca RF sirkülatörlerimiz için özelleştirme hizmetleri de sunuyoruz. Uygulamanız için özel empedans gereksinimleriniz varsa mühendislerimiz, ihtiyaçlarınızı tam olarak karşılayan bir sirkülatör tasarlamak için sizinle birlikte çalışabilir. Farklı uygulamaların farklı empedans değerlerine sahip olabileceğini biliyoruz ve sizin için işe yarayan çözümler sunmaya kendimizi adadık.

Mükemmel empedans eşleştirme özelliklerine sahip yüksek kaliteli RF sirkülatörleri pazarındaysanız bizimle temasa geçmekten çekinmeyin. RF sistemleriniz için doğru ürünleri bulmanıza yardımcı olmak için buradayız. İster yeni bir proje üzerinde çalışıyor olun, ister mevcut bir projeyi yükseltmek istiyor olun, ihtiyacınız olan desteği ve ürünleri sağlayabiliriz.

Sonuç olarak empedans uyumu RF sirkülatörlerinin temel bir özelliğidir. Verimli güç aktarımı sağlar, sinyal yansımalarını azaltır ve RF sistemlerinin genel performansını artırır. RF sirkülatör tedarikçisi olarak, empedans uyumu ve kalite açısından en yüksek standartları karşılayan ürünler sunmaya kendimizi adadık. Dolayısıyla herhangi bir sorunuz varsa veya RF sirkülatör gereksinimlerinizi tartışmaya ihtiyacınız varsa bizimle iletişime geçmekten çekinmeyin. RF uygulamalarınız için en iyi seçimleri yapmanıza yardımcı olmaya hazırız.

Referanslar

1. Pozar, DM (2011). Mikrodalga Mühendisliği. Wiley.
2. Collin, RE (1992). Mikrodalga Mühendisliğinin Temelleri. McGraw-Tepe.
