SMA konektörleri hakkında her şey
Mesaj bırakın
SMA konnektörü, 1950'lerde Bendix Scintilla tarafından yüksek performans ve çok yönlülüğü . ile tanınan yaygın olarak kullanılan bir RF koaksiyel konnektörüdür ve "SMA" adı "SMA" adı, tasarımı yüksek frekanslı ortamda etkili bir şekilde çalışmaya yöneliktir, bu nedenle çeşitli rol oynamaya yöneliktir. sinyaller .
1. SMA konektörlerinin ana özellikleri
Boyut: SMA konektörleri, dış iletken çapı 0 . 141 inç olan kompakt bir yapıya sahiptir, bu da bunları sınırlı alana sahip uygulamalar için uygun hale getirir.
Frekans aralığı: Bazı yüksek performanslı sürümler 26 . 5 GHz veya daha da yüksek seviyeye ulaşabilmesine rağmen, tipik olarak 18 GHz'e kadar çalışırlar.
Empedans: Çoğu SMA konektörü 50 ohmdur, bu da RF ve mikrodalga sistemleri için standart yapılandırma .
Bağlantı Mekanizması: İnç UNC iplikleri başına 1/4 inç, 36 iplik ile dişli bir kuplaj tasarımını benimser, güçlü titreşim direnci ile sağlam ve kararlı bir bağlantı sağlar .
SMA Materyalleri ve Yüzey İşlem Süreçleri
Kabuk genellikle pirinç ve paslanmaz çelikten yapılmıştır ve korozyon direncini ve iletkenliği arttırmak için kaplanabilir (nikel, altın gibi) .
Merkez iletken, optimum sinyal iletimi elde etmek için altın kaplama bir yüzeye sahip bakır, pirinç veya berilyum bakır olabilir .
Gerilim ayakta durma dalgası oranı (VSWR): Yüksek kaliteli SMA konektörleri düşük bir VSWR'ye sahiptir (tipik olarak 1 . 2: 1'in altında 12 GHz'in altında), yani minimum yansıma ile etkili sinyal iletimi.
2. SMA konektörleri türleri
SMA konektörleri farklı uygulamalara uyacak şekilde çeşitli yapılandırmalarda gelir:
Port türlerine göre, bunlar aşağıdakilere ayrılabilir: Standart Port SMA, Hızlı Bağlantı SMA ve Ters Polarite SMA .
Yapısal stillere göre, seri bağlantılar için . düz konektörler düz ve sağ açılı tiplere bölünebilir, sağ açı türleri sıkı boşluklar için uygundur . 90- derece bükme tasarımı, yer tasarrufu sağlayabilir veya kablo gerginliğini azaltabilir .

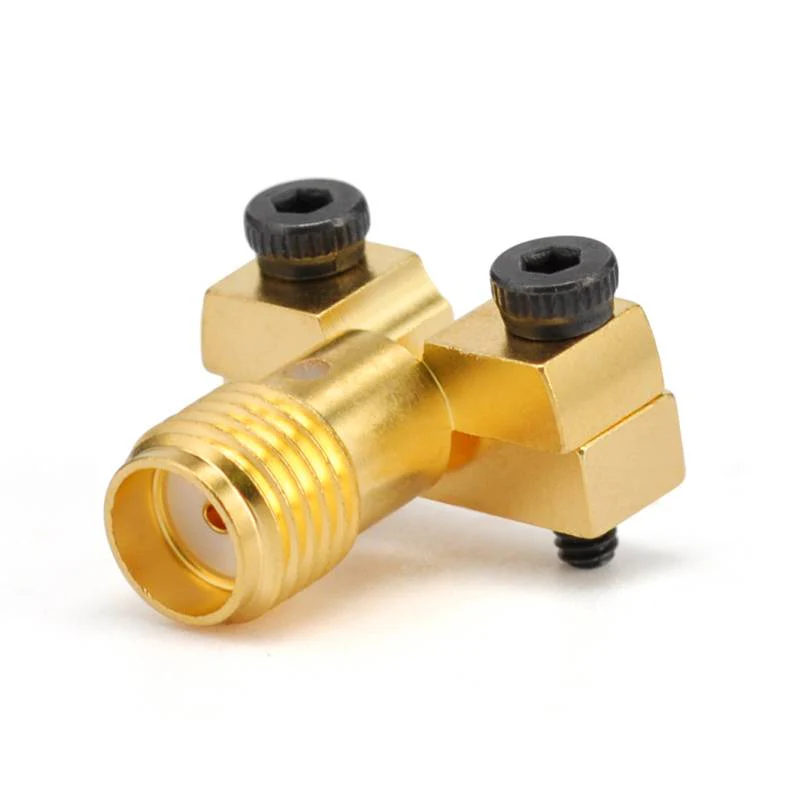

Kurulum yöntemlerine göre, . panel monte konektörler, 2- delik flanşları, 4- delik flanşları ve yuvarlak flanşlar {{5} gibi çeşitli tiplerle düzenli ve panel montaj tiplerine bölünebilirler.
3. SMA'nın ortak kullanımları
Telekomünikasyon alanında, SMA konektörleri cep telefonu taban istasyonlarında, uydu sistemlerinde ve kablosuz iletişim ekipmanlarında yaygın olarak kullanılmaktadır .
Test ekipmanlarında, osiloskoplar, ağ analizörleri ve sinyal jeneratörleri . gibi test cihazlarında kullanılırlar.
Anten sistemlerinde, SMA konektörleri genellikle kablosuz sistemlerde antenleri bağlamak için kullanılır .
RF devrelerinde, amplifikatörler, filtreler ve mikserler . gibi birçok RF cihazında bulunurlar.
Notalar
4. güç kullanma kapasitesi:
SMA konektörleri düşük güçlü ve orta güçlü RF sistemleri için uygun olsa da, yüksek güç senaryoları için . yüksek güçlü uygulamalar için uygun olmayabilirler, N-Type veya 7/16- gibi diğer konektörler daha uygun olabilir .
Mekanik Dayanıklılık: Bazı daha büyük konektörlerle karşılaştırıldığında, SMA konektörleri, özellikle pim hizalaması ve dayanma mekanik stres . açısından nispeten kırılgandır.
Uyumluluk: SMA konektörlerini seçerken, iyi bir bağlantı sağlamak için erkek ve dişi konektörlerin iplik boyutu ve empedans açısından eşleştiğinden emin olun . Ayrıca 2 .} 92mm ve 3.5mm bağlantı noktalarıyla birbirine bağlanabilirler.
