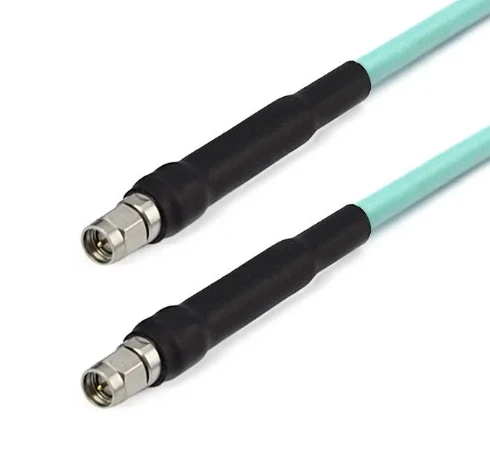

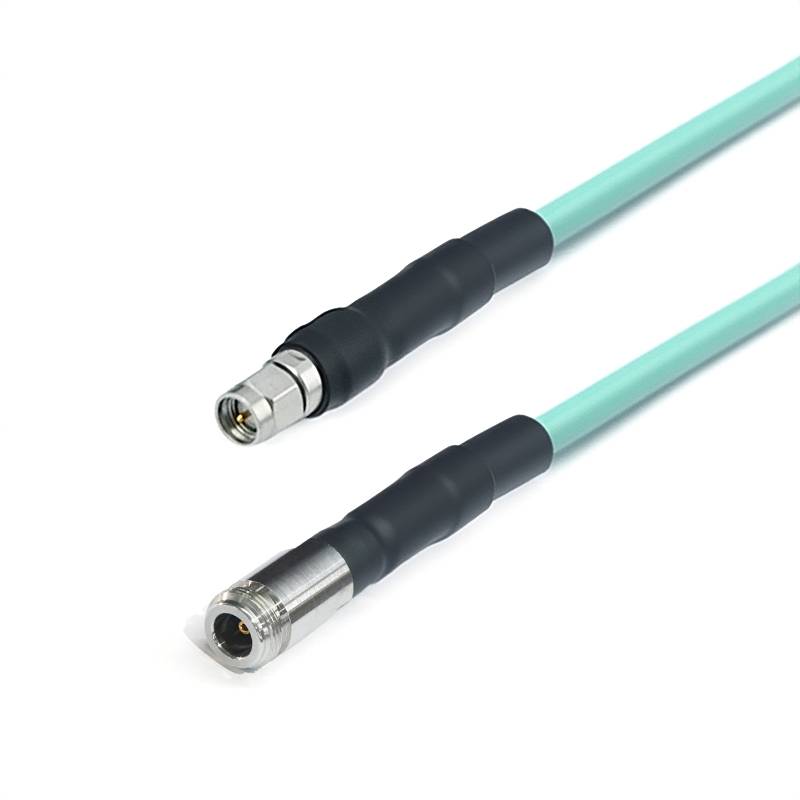

Düşük kayıp aşaması kararlı serisi
Günümüzün iletişim, elektronik test ve ölçüm gibi kesme kenar alanlarında, sinyal iletiminin ve düşük kayıp özelliklerinin stabilitesi, sistemlerin performansını belirleyen temel faktörler haline gelmiştir ve ilgili gereksinimler giderek daha katı hale gelmektedir.
Açıklama
Ürün Giriş
Günümüzün iletişim, elektronik test ve ölçüm gibi kesme kenar alanlarında, sinyal iletiminin ve düşük kayıp özelliklerinin stabilitesi, sistemlerin performansını belirleyen temel faktörler haline gelmiştir ve ilgili gereksinimler giderek daha katı hale gelmektedir. Düşük kayıp genliği ve - faz - istikrarlı kablo düzenekleri, çok sayıda uygulama senaryosunda önemli bir rol oynayan ve kesin ve verimli sinyal iletimine ulaşmak için sağlam bir temel oluşturan olağanüstü performanslarıyla öne çıkıyor.
Ürün Yapısı Özellikleri
Mükemmel Düşük Kayıp Özellikleri:
Farklı frekans koşulları altında son derece olağanüstü düşük kayıp performansı sergilerler. FRU1\/GT147A modelini (40GHz) örnek olarak alarak, 40GHz'e kadar yüksek frekanslı bir ortamda bile, zayıflaması metre başına sadece 2.85 dB'dir.
Mükemmel faz stabilitesi:
Oldukça kararlı faz özelliklerine sahiptirler. Örneğin, FRU1\/GT147A 10GHz frekansında çalıştığında, mekanik faz stabilitesi 10GHz\/3 derecesine ulaşabilir; Frekans 18GHz olduğunda, 18GHz\/5 derecesine ulaşabilir. Bu tür kararlı faz, sinyal iletimi sırasında faz dalgalanmalarını etkili bir şekilde baskılayabilir, bu da büyük ölçüde sinyal bozulmasını ve kararsız fazların neden olduğu parazitten kaçınabilir. Faz doğruluğu için son derece yüksek gereksinimlere sahip iletişim sistemleri ve test ekipmanları için bu özellik, sistemlerin kararlı çalışmasını ve yüksek performansını sağlamanın anahtarıdır.
Geniş frekans kapsamı:
Ürünler, doğrudan akımdan (DC) 110GHz'e yayılan geniş bir frekans kapsama aralığına sahiptir. Farklı uygulama gereksinimlerini karşılamak için farklı frekans aralıklarına farklı kablo düzenek modelleri doğru bir şekilde uyarlanabilir.
Ürün uygulaması
Mikrodalga yankılı oda testinde test ekipmanlarını ve cihazları test altına alırlar ve kararlı sinyal iletim özellikleri test sonuçlarının doğruluğunu ve güvenilirliğini sağlar. Ağ analizörleri ve spektrum analizörleri gibi enstrümanlardaki temel bağlanma bileşenleri olarak, araçlar tarafından zayıf sinyallerin kesin ölçülmesini garanti ederek elektronik ürünlerin araştırılması ve geliştirilmesi ve kalite denetimi için güçlü destek sağlarlar.
Önemli Notlar
1. Özel uzunluk kablo düzenekleri için lütfen uzunluk bilgilerinizi ödeme sayfasında bırakmayı unutmayın;
2. Tüm kablo düzenekleri faz eşleştirilmiş çiftler veya gruplarla sağlanabilir; Faz eşleşmesi için kablolara ihtiyacınız varsa, lütfen bize e -posta gönderin: sales@flexirf.com
Ürün spesifikasyon verileri
|
Konfigürasyon |
|
|
Konektör 1 Türü |
1.85mm\/2,4mm\/2.92mm\/sma\/g3po\/gpo\/n\/tnc |
|
Konektör 1 empedans |
50 ohm |
|
Konektör 1 Polarite |
Standart |
|
Konektör 2 Türü |
1.85mm\/2,4mm\/2.92mm\/sma\/g3po\/gpo\/n\/tnc |
|
Konektör 2 empedansı |
50 ohm |
|
Konektör 2 Polaritesi |
Standart |
|
Bağlayıcı Bağlantı Yöntemi |
Hiçbiri |
|
Bağlayıcı gövde stili |
Düz ve dik açı |
|
Malzeme Bilgileri |
|
|
Orta temas |
Pirinç altın kaplama, berilyum bakır altın kaplama |
|
Dış temas |
Pirinç altın kaplama, berilyum bakır altın kaplama, paslanmaz çelik pasifleştirilmiş |
|
Vücut |
Pirinç altın kaplama, berilyum bakır altın, paslanmaz çelik pasifleştirilmiş |
|
Dielektrik |
PEI\/PTFE |
|
Çevresel Veriler |
|
|
Sıcaklık aralığı |
-40 derecesi +165 derecesi |
|
2011\/65\/AB (ROHS) |
Uyumlu |
Ürün türü
| FRU1\/GT147A Düşük kayıp kararlı faz kablosu düzeneği (40GHz) | ||||
 |
Yapı malzemesi çapı (mm) |
|||
|
1 |
İç şef |
Gümüş kaplamalı bakır kaplı çelik |
0.91±0.05 |
|
|
2 |
Yalıtkan |
Katı PTFE |
2.69±0.05 |
|
|
3 |
İç koruma |
Gümüş kaplı bakır bandı |
2.86±0.05 |
|
|
4 |
Dış koruma |
Gümüş kaplı bakır tel örgüsü |
3.28±0.05 |
|
|
5 |
ceket |
Fep |
3.73±0.13 |
|
| Zayıflatma, güç (20 derece deniz seviyesinde test koşulu) | |||||
|
Frekans (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Zayıflatma (DB\/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Güç (W) |
380 |
120 |
90 |
75 |
65 |
| Elektrik ve mekanik özellikler | |||||||
|
Sıklık (GHz) |
Empedans (Ω) |
İletim oranı |
Kapasitans |
Kalıplama |
Çalışma sıcaklığı menzil |
Minimum bükülme yarıçapı |
Mekanik Fazın istikrarı |
|
40 |
50 |
77% |
86 pf\/m |
>100db |
-65 derece ~ +165 derecesi |
6.35mm |
10GHz\/3 Derece 18GHz\/5 Derece |
|

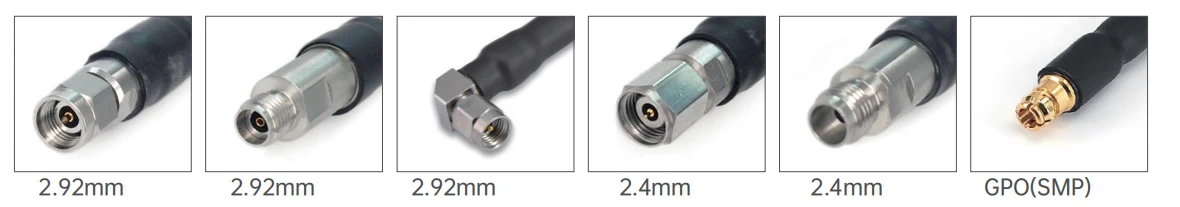

Ortak modeller ve teknik göstergeler
|
|||||||
|
Resim |
Suka |
Konektör 1 |
Konektör 2 |
Frekans |
Dönüş Kaybı\/VSWR |
|
|

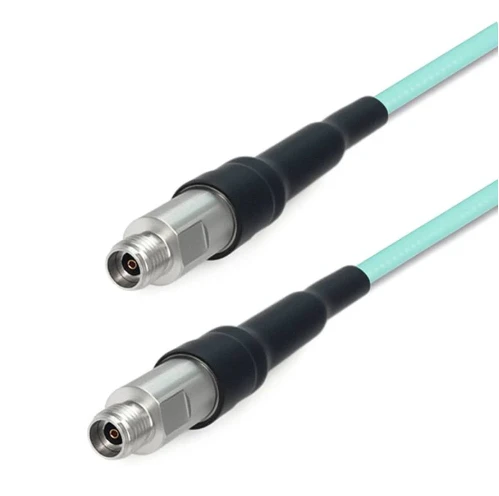

Fru 1-292 f292f-xxx |
2.92mm kadın |
2.92mm kadın |
DC -40 GHz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2.92mm erkek |
2.92mm erkek |
DC -40 GHz |
1.44 |
|
|

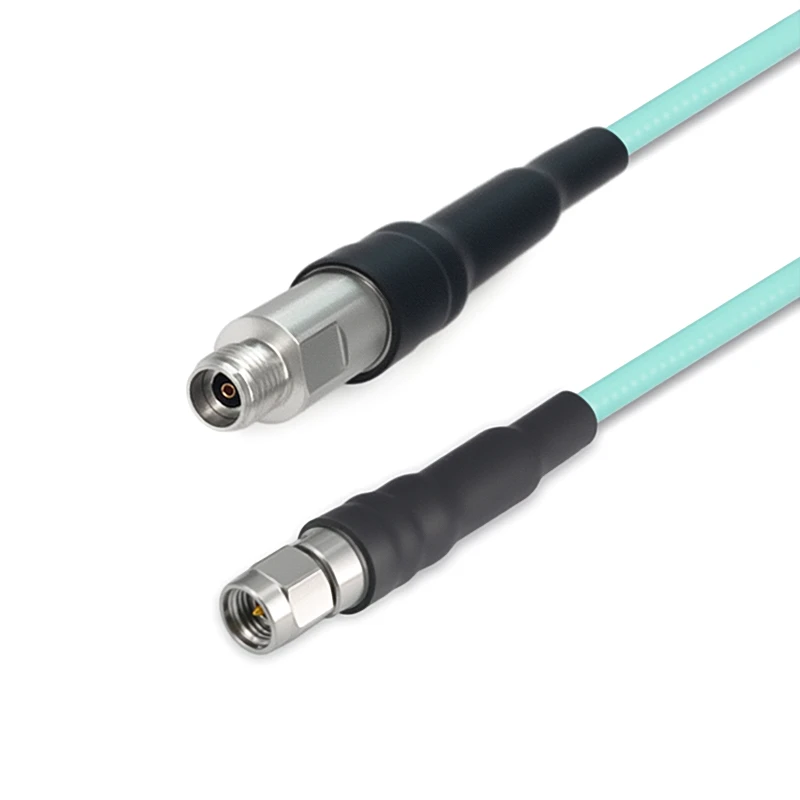

Fru 1-292 m292f-xxx |
2.92mm erkek |
2.92mm kadın |
DC -40 GHz |
1.44 |
| FRU2\/GT3506 Düşük kayıp kararlı faz kablosu düzeneği (65GHz) | ||||
|
|
Yapı malzemesi çapı (mm) |
|||
|
1 |
İç şef |
Gümüş kaplamalı bakır kaplı çelik |
0.51±0.05 |
|
|
2 |
Yalıtkan |
Katı PTFE |
1.38±0.05 |
|
|
3 |
İç koruma |
Gümüş kaplı bakır bandı |
1.58±0.05 |
|
|
4 |
Dış koruma |
Gümüş kaplı bakır tel örgüsü |
1.90±0.05 |
|
|
5 |
ceket |
Fep |
2.20±0.13 |
|
| Zayıflatma, güç (20 derece deniz seviyesinde test koşulu) | ||||||||||
|
Frekans (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Zayıflatma (DB\/M) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Güç (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Elektrik ve mekanik özellikler | |||||||
|
Frekans (GHz |
Empedans (ω) |
İletim oranı |
Kapasitans |
Kalıplama |
Çalışma sıcaklığı menzil |
Minimum bükülme yarıçapı |
Dielektrik dayanma voltajı |
|
67GHz |
50Ω |
82% |
94pf\/m |
>90dB |
-55 derece ~ +125 derecesi |
11 mm |
800V@DC |
|

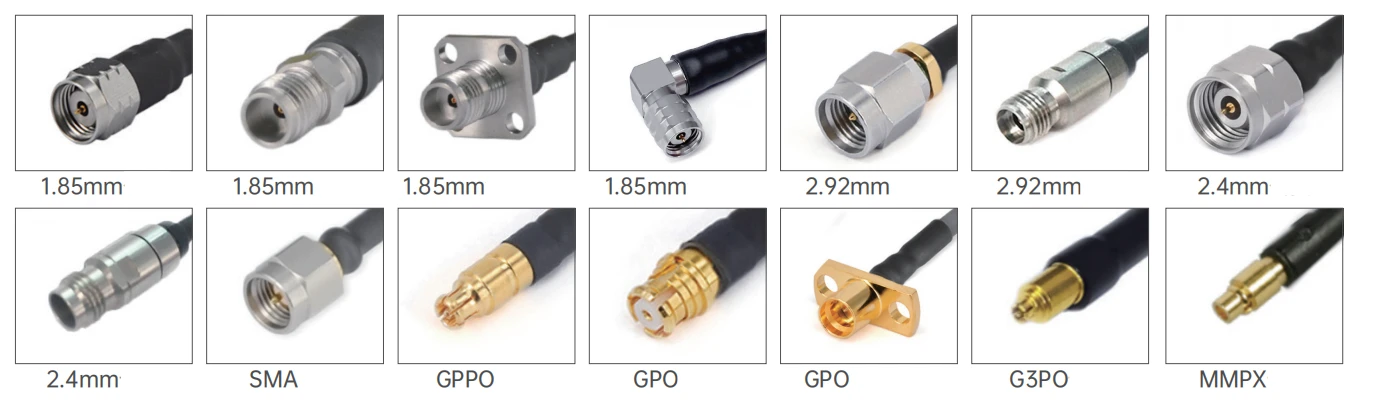

Ortak modeller ve teknik göstergeler
|
|||||||
|
Resim |
Suka |
Konektör 1 |
Konektör 2 |
Frekans |
Dönüş Kaybı\/VSWR |
|
|
Fru 2- smmsmm-xxx |
SMA erkek |
SMA erkek |
DC -26. 5GHz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
SMA erkek |
GPO (SMP) Kadın |
DC -26. 5GHz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA erkek |
Dik açılı GPO (SMP) dişi |
DC -26. 5GHz |
12dB |
|
|
Fru 2- smmgppf-xxx |
SMA erkek |
GPPO (mini-SMP) kadın |
DC -26. 5GHz |
13db |
|
|
Fru 2- smmgppwf-xxx |
SMA erkek |
Dik açılı GPPO (mini-SMP) dişi |
DC -26. 5GHz |
12dB |
|
|
Fru 2- smffgpf-xxx |
4 delikli flanşlı SMA dişi |
GPO (SMP) Kadın |
DC -18 GHz |
1.30 |
|
|
Fru 2- smffgppf-xxx |
4 delikli flanşlı SMA dişi |
GPPO (mini-SMP) kadın |
DC -18 GHz |
16db |
|
|
Fru 2-292 m292m-xxx |
2.92mm erkek |
2.92mm erkek |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2.92mm erkek |
GPO (SMP) Kadın |
DC -40 GHz |
14db |
|
|

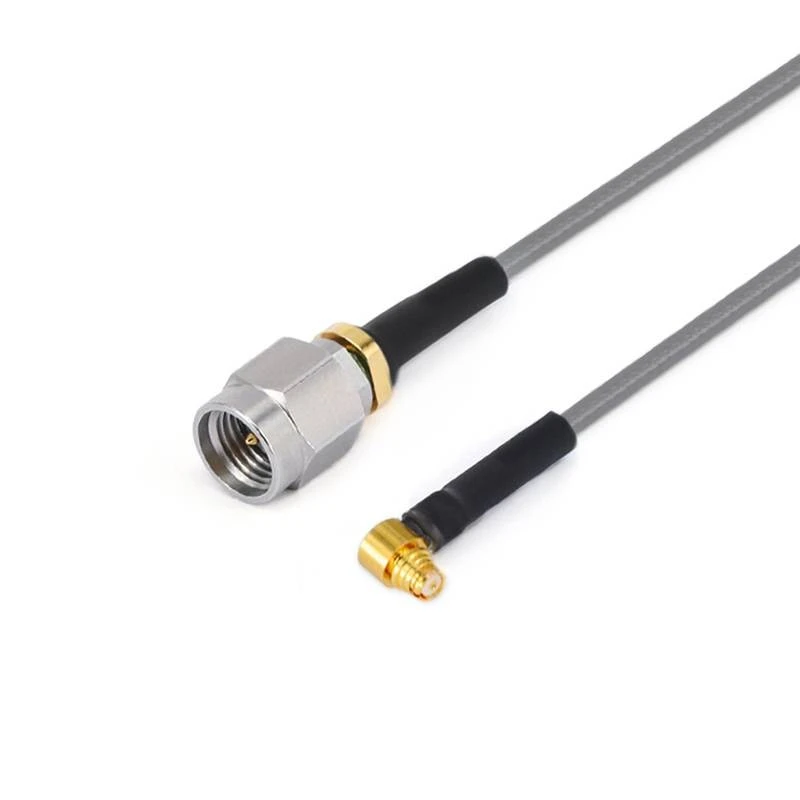

Fru 2-292 mgpwf-xxx |
2.92mm erkek |
Dik açılı GPO (SMP) dişi |
DC -40 GHz |
12dB |
|
|
Fru 2-292 mmmpxm-xxx |
2.92mm erkek |
Mmpx erkek |
DC -40 GHz |
14db |
|
|
Fru 2-292 mmmpxf-xxx |
2.92mm erkek |
Mmpx kadın |
DC -40 GHz |
14db |
|
|
Fru 2-292 mg3pf-xxx |
2.92mm erkek |
G3PO (SMPS) Kadın |
DC -40 GHz |
14db |
|
|
Fru 2-292 mgppwf-xxx |
2.92mm erkek |
Dik açılı GPPO (mini-SMP) dişi |
DC -40 GHz |
12dB |
|
|
Fru 2-292 m24m-xxx |
2.92mm erkek |
2.4mm erkek |
DC -40 GHz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2.92mm erkek |
GPPO (mini-SMP) kadın |
DC -40 GHz |
14db |
|
|
Fru 2-292 fg3pf-xxx |
2.92mm kadın |
G3PO (SMPS) Kadın |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffg3pf-xxx |
4 delikli flanşlı 2,92mm dişi |
G3PO (SMPS) Kadın |
DC -40 GHz |
14db |
|
|

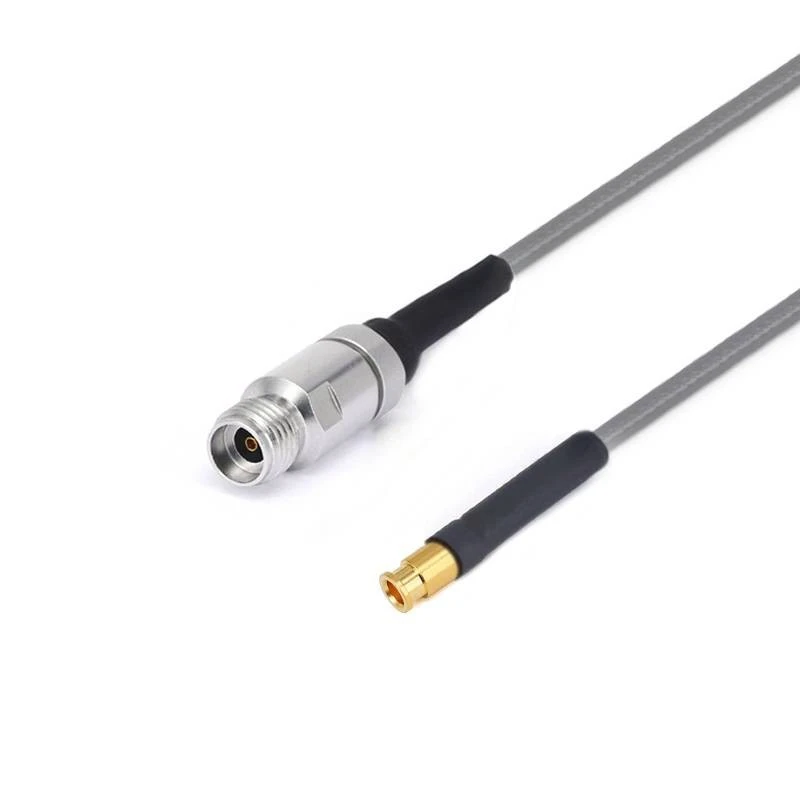

Fru 2-292 fmmpxm-xxx |
2.92mm kadın |
Mmpx erkek |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffmmpxm-xxx |
4 delikli flanşlı 2,92mm dişi |
Mmpx erkek |
DC -40 GHz |
14db |
|
|
Fru 2-292 ffgpf-xxx |
4 delikli flanşlı 2,92mm dişi |
GPO (SMP) Kadın |
DC -40 GHz |
14db |
|
|
Fru 2-24 m24m-xxx |
2.4mm erkek |
2.4mm erkek |
DC -50 GHz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
2.4mm erkek |
GPO (SMP) Kadın |
DC -40 GHz |
14db |
|
|
Fru 2-24 mgpwf-xxx |
2.4mm erkek |
Dik açılı GPO (SMP) dişi |
DC -40 GHz |
12dB |
|
|
Fru 2-24 mmmpxm-xxx |
2.4mm erkek |
Mmpx erkek |
DC -50 GHz |
10db |
|
|
Fru 2-24 mmmpxm-xxx |
2.4mm erkek |
Mmpx erkek |
DC -50 GHz |
10db |
|
|
Fru 2-24 mgppf-xxx |
2.4mm erkek |
GPPO (mini-SMP) kadın |
DC -50 GHz |
10db |
|
|
Fru 2-24 mgppwf-xxx |
2.4mm erkek |
Dik açılı GPPO (mini-SMP) dişi |
DC -50 GHz |
10db |
|
|
Fru 2-24 ffgpf-xxx |
4 delikli flanşlı 2,4mm dişi |
GPO (SMP) Kadın |
DC -50 GHz |
10db |
|
|
Fru 2-24 ffgppf-xxx |
4 delikli flanşlı 2,4mm dişi |
GPPO (mini-SMP) kadın |
DC -50 GHz |
10db |
|
|

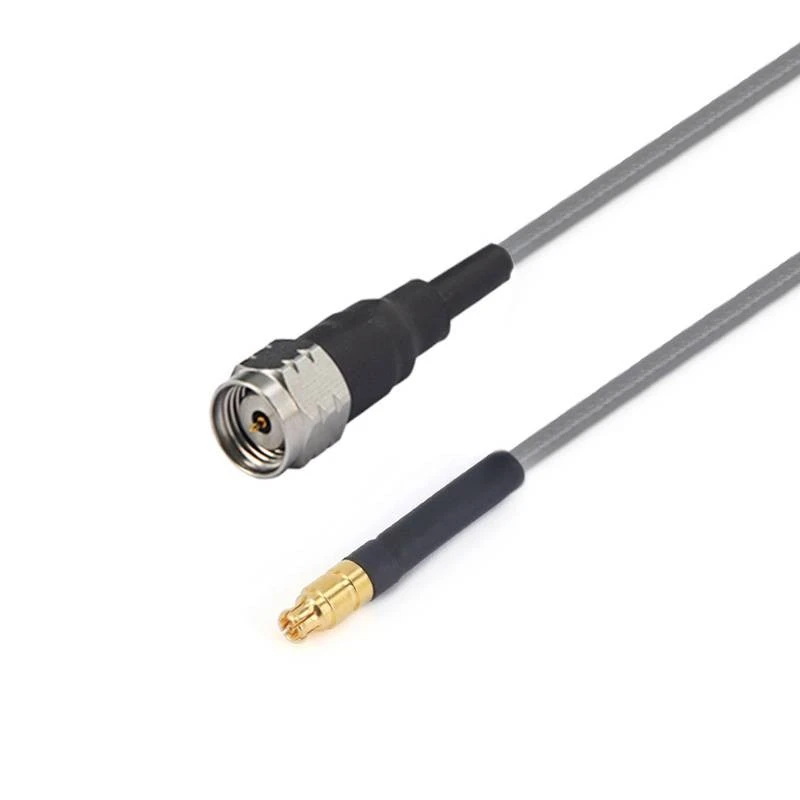

Fru 2-185 mgppf-xxx |
1.85mm erkek |
GPPO (mini-SMP) kadın |
DC -67 GHz |
10db |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm dik açılı erkek |
GPPO (mini-SMP) kadın |
DC -67 GHz |
10db |
|
|
Fru 2-185 mg3pf-xxx |
1.85mm erkek |
G3PO (SMPS) Kadın |
DC -67 GHz |
10db |
|
|
Fru 2-185 mmmpxm-xxx |
1.85mm erkek |
Mmpx erkek |
DC -67 GHz |
10db |
|
|
Fru 2-185 mmmpxf-xxx |
1.85mm erkek |
Mmpx kadın |
DC -67 GHz |
10db |
|
|
Fru 2-185 fgppf-xxx |
1.85mm kadın |
GPPO (mini-SMP) kadın |
DC -67 GHz |
10db |
|
|
Fru 2-185 ffgppf-xxx |
4 delikli flanşlı 1.85mm dişi |
GPPO (mini-SMP) kadın |
DC -67 GHz |
10db |
|
|
Fru 2-185 fg3pf-xxx |
1.85mm kadın |
G3PO (SMPS) Kadın |
DC -67 GHz |
10db |
|
|
Fru 2-185 ffg3pf-xxx |
4 delikli flanşlı 1.85mm dişi |
GPPO (mini-SMP) kadın |
DC -67 GHz |
10db |
|
|
Fru 2-185 fmmpxm-xxx |
1.85mm kadın |
Mmpx erkek |
DC -67 GHz |
10db |
|
|
Fru 2-185 fmmpxf-xxx |
1.85mm kadın |
Mmpx kadın |
DC -67 GHz |
10db |
| FRU3\/GT3507 Düşük kayıp kararlı faz kablosu düzeneği (40GHz) | ||||
|
|
Yapı malzemesi çapı (mm) |
|||
|
1 |
İç şef |
Gümüş kaplamalı bakır kaplı çelik |
0.91±0.05 |
|
|
2 |
Yalıtkan |
Katı PTFE |
2.69±0.05 |
|
|
3 |
İç koruma |
Gümüş kaplı bakır bandı |
2.86±0.05 |
|
|
4 |
Dış koruma |
Gümüş kaplı bakır tel örgüsü |
3.28±0.05 |
|
|
5 |
ceket |
Fep |
3.73±0.13 |
|
| Zayıflatma, güç (20 derece deniz seviyesinde test koşulu) | |||||
|
Frekans (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Zayıflatma (DB\/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Güç (W) |
380 |
120 |
90 |
75 |
65 |
|
Elektrik ve mekanik özellikler |
|||||||
|
Frekans (GHz) |
Empedans (ω) |
İletim oranı |
Kapasitans |
Kalıplama |
Çalışma sıcaklığı menzil |
Minimum bükülme yarıçapı |
Mekanik Fazın istikrarı |
|
40 |
50 |
85% |
86 pf\/m |
>90dB |
-65 derece ~ +165 derecesi |
11 mm |
10GHz\/3 Derece 18GHz\/5 Derece |
|

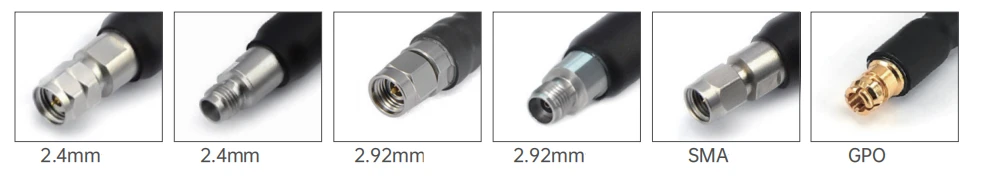

Ortak modeller ve teknik göstergeler
|
|||||||
|
Resim |
Suka |
Konektör 1 |
Konektör 2 |
Frekans |
Dönüş Kaybı\/VSWR |
|
|
Fru 3-292 m292m-xxx |
2.92mm erkek |
2.92mm erkek |
DC -40 GHz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2.92mm erkek |
2.4mm erkek |
DC -40 GHz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
2.4mm erkek |
2.4mm erkek |
DC -40 GHz |
1.35 |
| FRA3\/GT2501 Düşük kayıp kararlı faz kablosu düzeneği (26.5GHz) | ||||
|
|
Yapı malzemesi çapı (mm) |
|||
|
1 |
İç şef |
Gümüş kaplamalı bakır kaplı çelik |
1.45±0.05 |
|
|
2 |
Yalıtkan |
Katı PTFE |
3.99±0.05 |
|
|
3 |
İç koruma |
Gümüş kaplı bakır bandı |
4.19±0.05 |
|
|
4 |
Dış koruma |
Gümüş kaplı bakır tel örgüsü |
4.42±0.05 |
|
|
5 |
ceket |
Fep |
5.21±0.13 |
|
| Zayıflatma, güç (20 derece deniz seviyesinde test koşulu) | |||||
|
Frekans (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Zayıflatma (DB\/M) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Güç (W) |
800 |
350 |
--- |
100 |
--- |
|
Elektrik ve mekanik özellikler |
|||||||
|
Frekans (GHz) |
Empedans (ω) |
İletim oranı |
Kapasitans |
Kalıplama |
Çalışma sıcaklığı menzil |
Minimum bükülme yarıçapı |
Mekanik Fazın istikrarı |
|
26.5 |
50 |
80.4% |
86 pf\/m |
>100db |
-65 derece ~ +165 derecesi |
6.35mm |
10GHz\/3 Derece 18GHz\/5 Derece |
|

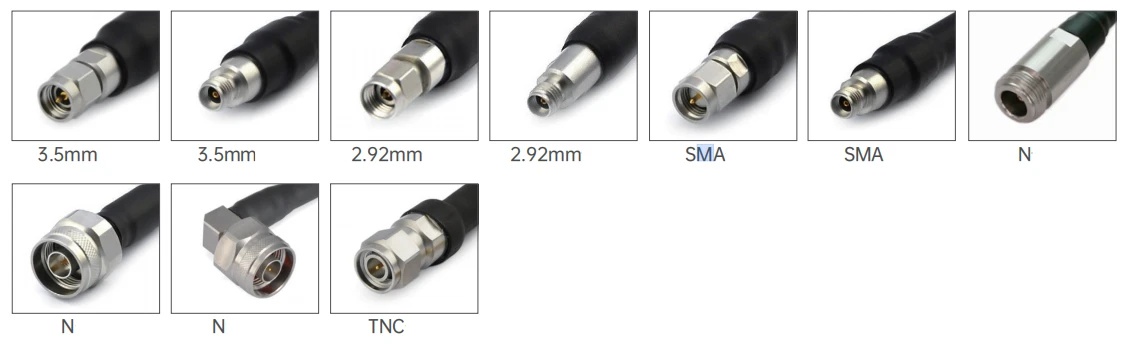

Ortak modeller ve teknik göstergeler
|
|||||||
|
Resim |
Suka |
Konektör 1 |
Konektör 2 |
Frekans |
Dönüş Kaybı\/VSWR |
|
|

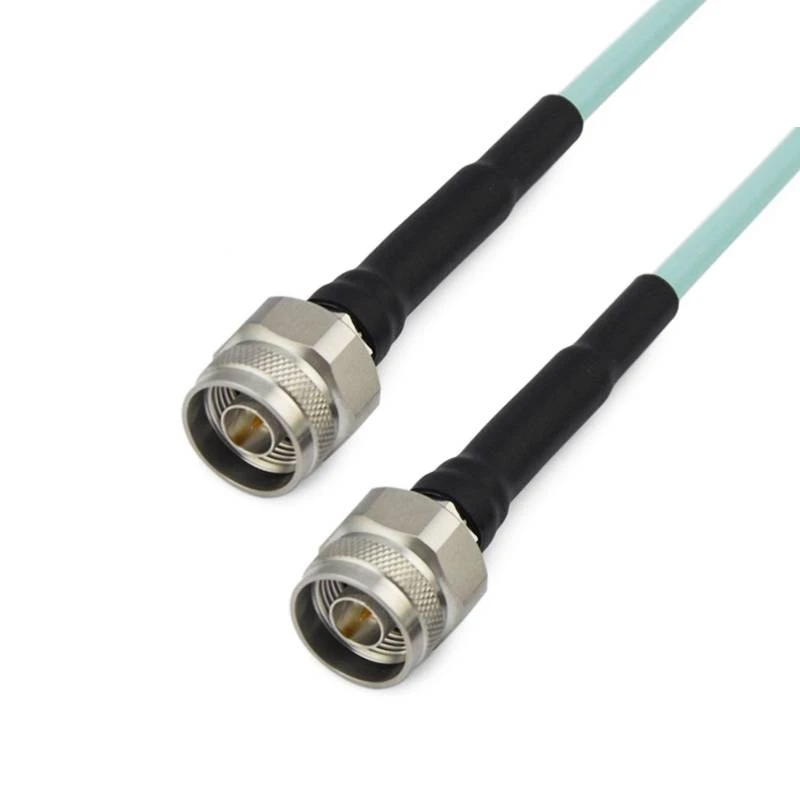

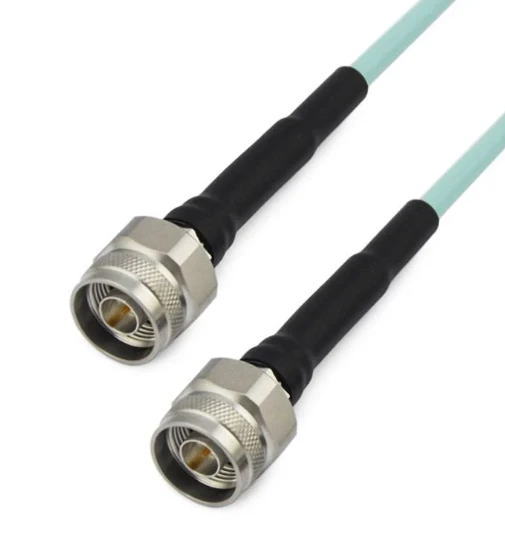

Fra 3- nmnm-xxx |
N erkek |
N erkek |
DC -18 GHz |
1.25 |
|
|

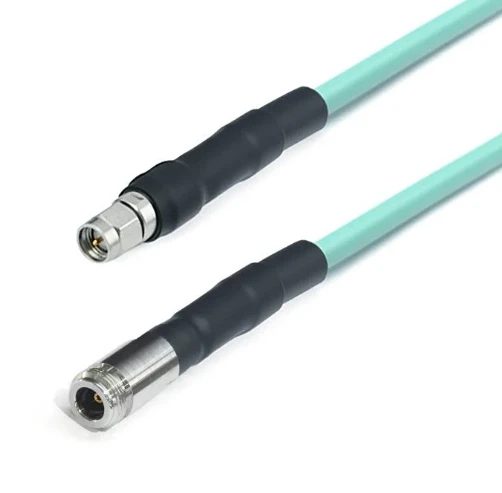

Fra 3- nfsmm-xxx |
N kadın |
SMA erkek |
DC -18 GHz |
1.25 |
|
|

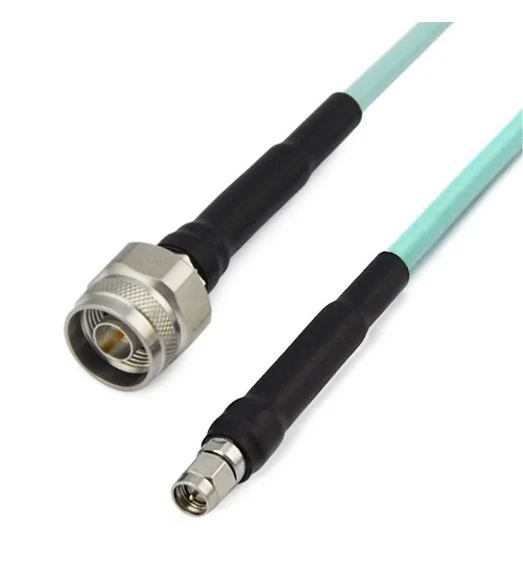

Fra 3- nmsmm-xxx |
N erkek |
SMA erkek |
DC -18 GHz |
1.25 |
|
|
Fra 3- smmsmm-xxx |
SMA erkek |
SMA erkek |
DC -18 GHz |
1.25 |
|
|

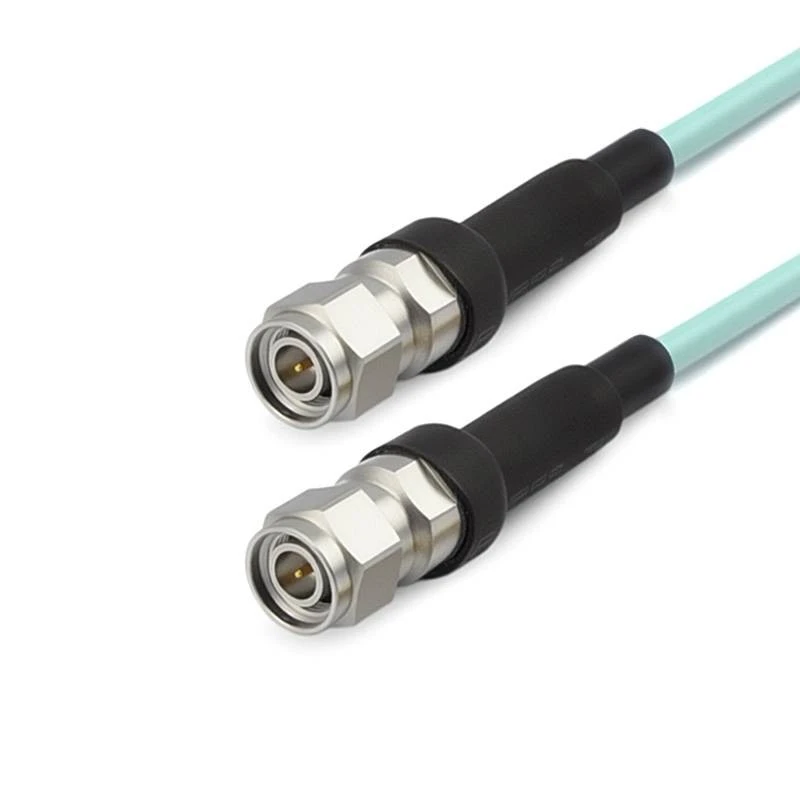

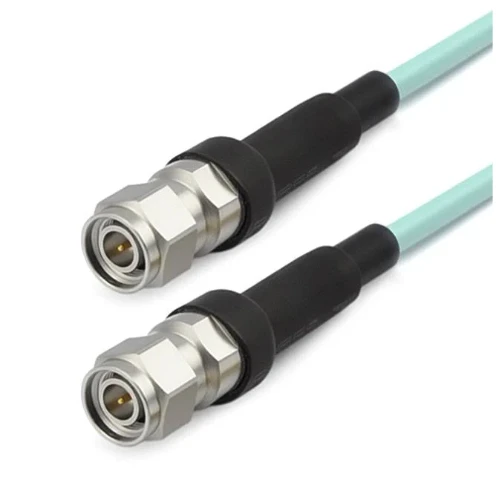

Fra 3- tncmtncm-xxx |
TNC erkek |
TNC erkek |
DC -18 GHz |
1.30 |
