Güç bölücüler ve güç ayırtcıları işlev ve uygulama ile ilişkilidir ve genellikle birbirinin yerine kullanılır . kesinlikle konuşulur, ancak, esas olarak ince farklılıklar vardır.Tasarım hedefleri, işlevsel odak ve uygulama senaryoları. Belirli farklılıklar aşağıdaki gibidir:
1. temel işlevler ve tasarım hedefleri
Güç bölücü
Çekirdeği yatıyor"Çiftlik". Yalnızca bir giriş gücü birden fazla çıkışa (dağıtım modu) bölmekle kalmaz, aynı zamanda birden fazla giriş gücünü bir çıkışta (birleştirme modunda) birleştirebilir, bu nedenle "güç bölücü-combiner" . olarak da adlandırılır.
Tasarım vurguluyorLiman eşleşmesi, düşük kayıp ve yüksek izolasyonHem ileri dağılım hem de ters birleştirme sırasında verimli çalışma sağlamak için . bağlantı noktaları arasındaki sinyal yansımasını ve paraziti azaltmak için

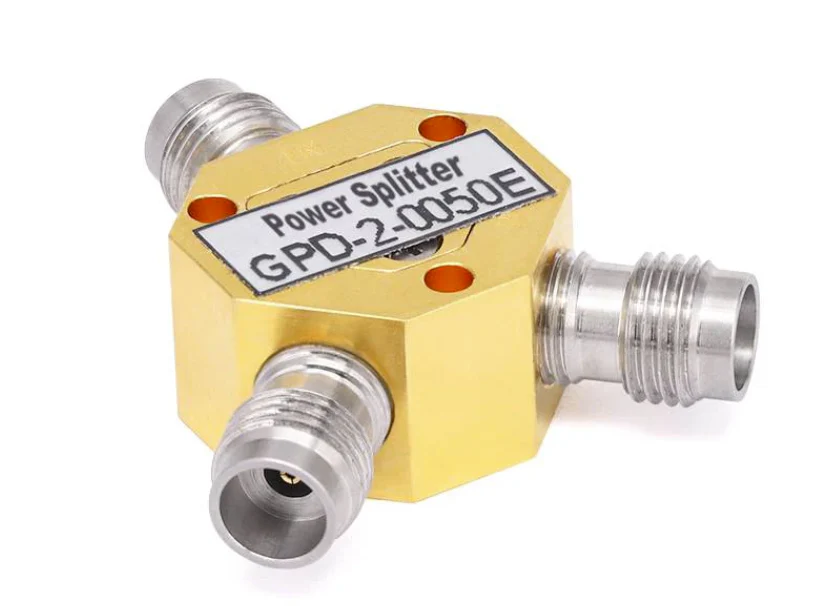

Güç ayırıcı
Çekirdeği"Tek yönlülük", . ters birleştirme işlevini dikkate almadan yalnızca bir giriş gücünü birden çok çıktıya bölmeye odaklanıyor
Tasarım daha fazla vurgu yapıyorBasit güç dağıtım oranları, ters izolasyon ve eşleştirme için daha düşük gereksinimlerle yapı daha basit olabilir (yalnızca bir direnç ağı veya basit bir iletim hattı kullanmak gibi) .
2. Teknik göstergelerde farklılıklar
| Gösterge | Güç bölücü | Güç ayırıcı |
|---|---|---|
| İzolasyon | Portlar arasındaki parazitten kaçınmak için yüksek (genellikle ＞ 20db) | Düşük (kesinlikle gerekli olmayabilir) |
| Çift yönlülük | Çift yönlü işlemi destekler (dağıtım/birleştirme) | Yalnızca tek yönlü dağılımı destekler |
| Voltaj Ayakta Dalga Oranı (VSWR) | İyi çift yönlü eşleştirme sağlamak için düşük (genellikle ＜ 1.2) | Daha yüksek (giriş bağlantı noktasının sadece temel eşleşmesi gereklidir) |
| Ekleme kaybı | Düşük (esas olarak iki yönlü bölme için 3db gibi dağıtım kaybı) | Daha yüksek olabilir (direnç voltajı kaybı gibi ek kayıplar dahil) |
3. tipik yapılar ve uygulama senaryoları
Güç bölücü
Tipik Yapılar: Yüksek hassasiyetli dağılım elde etmek için şanzıman hatlarına veya kuplaj yapılarına dayanan Wilkinson güç bölücüler, branchline köprüleri, vb. .
Uygulama Senaryoları: Radar İletim/Alma Modülleri (İletim Sinyalleri Dağıtımı ve Alma Sinyallerini Birleştirme İhtiyacı), Anten Dizileri (Sinyal Dağıtım ve Birleştirme), Radyo Frekans Gücü Kombinatları, vb.
Güç ayırıcı
Tipik yapılar: direnç ağları, basit t-tipi şanzıman hatları, vb. ., daha basit bir yapıya sahip .
Uygulama Senaryoları: Kablo TV sinyallerini birden fazla kullanıcı terminaline dağıtmak, radyo frekansı testinde sinyal kaynaklarının çok kanallı paralel çıkışı, düşük güç cihazlarının sinyal şantına, vb.
