Voltajı kontrol etmek için bir pin diyotu kullanma ile bir RF mekanik anahtarını kontrol etmek için bir D-sub 9- pin arayüzü kullanma arasındaki farklar

Voltaj kontrolü için bir pin diyotu kullanma ve bir RF mekanik anahtarını kontrol etmek için bir D-sub 9- pin arayüzü kullanma arasındaki farklar, çalışma prensipleri, performans göstergeleri ve pratik uygulamalar dahil olmak üzere birçok yöne yansıtılır. İşte ayrıntılı bir analiz:



1. Çalışma ilkeleri

Pim diyot kontrolü:
Pim diyotu, pim yapısına sahip bir yarı iletken cihazdır. İçsel (I) tabakanın iletkenliğini bir DC sapması voltajı yoluyla değiştirerek RF sinyallerinin iletimini modüle eder.

İleri önyargı: RF sinyallerinin minimum kayıpla geçmesine izin vererek I katmanının direncini azaltır.

Ters Önyargı: RF sinyallerini bloke ederek tükenme bölgesini genişletir.
Bu elektronik anahtar, voltaj seviyelerine bağlı olarak nanosaniyelerden mikrosaniyelere anahtarlama hızları elde eden katı hal bir cihazdır.

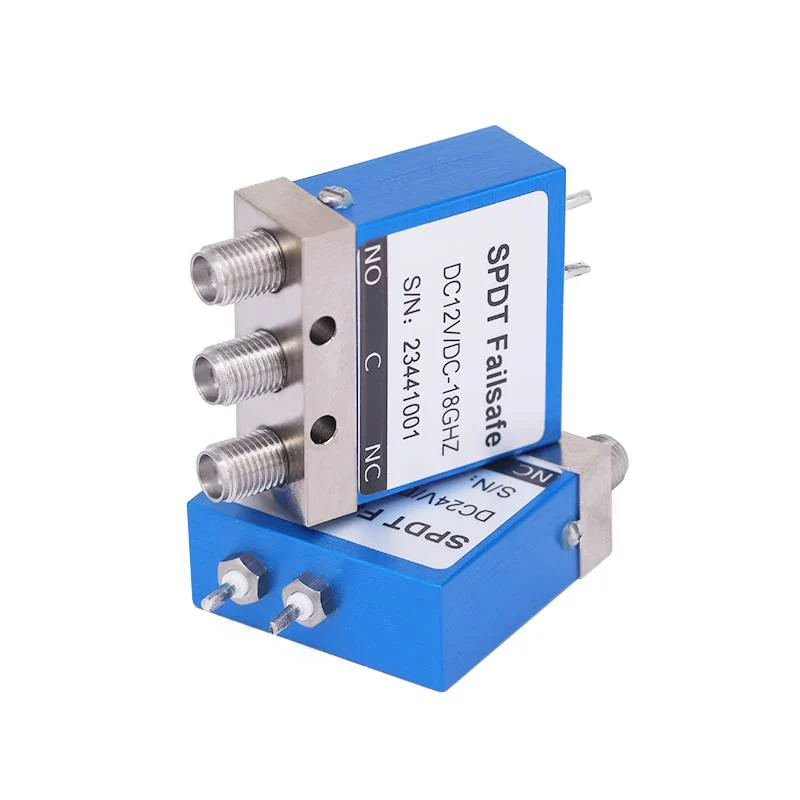

D-sub 9- pin + mekanik anahtar:
Dub 9- pim arayüzü (DE -9 konektörü gibi) tipik olarak RF mekanik anahtarını çalıştırmak için dijital kontrol sinyallerini (örn. TTL mantığı) iletir. Anahtar, fiziksel olarak hareket eden kontaklar ile RF sinyal yollarını değiştirir. Düşük güçlü mantık sinyallerini mekanik harekete dönüştürmek için harici bir sürücü devresi (röle veya transistör gibi) gerektirir.



2. Performans Göstergeleri

Anahtarlama hızı
Pin diyotları, 5G ve radar gibi yüksek frekanslı uygulamalar için uygun olan nanosaniyelerin mikrosaniyelere geçiş hızına sahiptir;
Fiziksel hareket nedeniyle, mekanik anahtarlar milisaniye hızında çalışır ve hızlı sinyal anahtarlaması için uygun değildir.

Ekleme kaybı ve izolasyonu

Pim diyotları: Ekleme kaybı genellikle frekansa ve önyargıya bağlı olarak durumdaki 5-2 dB'dir. İzolasyon ters sapma içinde 20-60 dB'dir, ancak yüksek frekanslarda azalır. Pin diyotlarının doğrusal olmaması, dikkatli bir tasarım gerektiren harmonikler üretebilir.

D-sub 9- pin + mekanik anahtarlar: Ekleme kaybı, geniş bir frekans bandı üzerinde son derece düşüktür (0. 1-1.5 dB). İzolasyon, yüksek güçlü veya hassas alıcılar için çok önemli olan mükemmeldir (60-100 dB). Tamamen mekanik çalışma nedeniyle harmonik bozulma yoktur.



3. Güç kullanma kapasitesi

Pin diyotları, uygun termal yönetim ile darbeli uygulamalarda (radar gibi) kilowatt güç kullanabilir, ancak sürekli dalga (CW) güçleri kendi kendine ısıtma ile sınırlıdır.
Mekanik anahtarlar yüksek güçlü sürekli dalga senaryolarında (yayın vericileri gibi) onlarca kilowatt'a kadar bir güçle iyi performans gösterir.



4. Güvenilirlik ve ömür

Pim diyotları:
Hareketli parçaları yoktur, 10^9'dan fazla operasyon elde edebilirler ve güçlü titreşim direncine sahip olabilirler.
Termal strese duyarlıdırlar ve yaşamları görev döngüsüne ve soğutma koşullarına bağlıdır.

Mekanik Anahtarlar:
Yaşamları, temas aşınması nedeniyle sınırlıdır (10^5-10^6 operasyon).
Zor ortamlardaki güvenilirliklerini azaltan fiziksel şoklara ve titreşimlere duyarlıdırlar.
