RF sirkülatörleri ve RF izolatörleri arasındaki farklılıklar ve bağlantılar

Operasyon İlkesi:

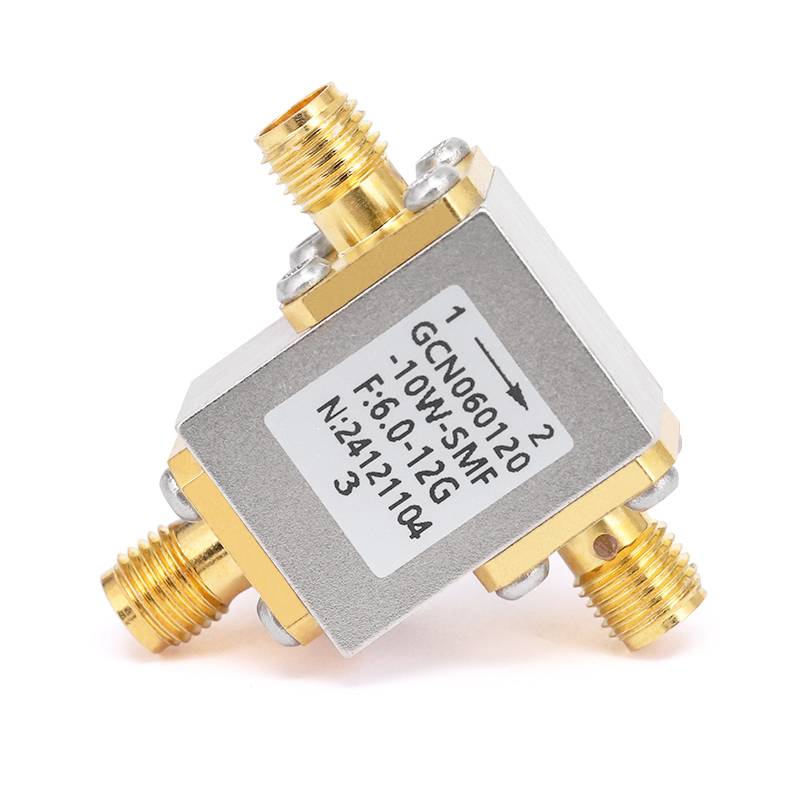

RF sirkülatörü:

Bir sirkülatör, RF sinyallerini . arasında belirli bir yönde yönlendiren üç portlu (veya daha fazla) bir cihazdır.

Sirkülatör, . manyetik malzemelerin doğrusal olmayan etkilerine dayanan çalışır, tipik olarak üç portlu bir sirkülatörde . manyetik alana bağlı dönen doğrusal olmayan bir malzemeden oluşur, 1 bağlantı noktası 2, Port 2'ye gider, Port 2'nin sinyali port 3'e geri döner {{{

RF izolatörü:

Bir izolatör tipik olarak, sinyalin bir bağlantı noktasından diğerine akmasına izin verirken, herhangi bir sinyalin orijinal kaynağa dönmesini engellerken .

Sirkülatöre benzer şekilde, bir izolatör çalışması için manyetik malzemeler kullanır, ancak sadece iki bağlantı noktası vardır . İzolatör ters sinyal akışını önler ve kaynağı hasara veya girişimlere neden olabilecek yansıtılan sinyallerden izole eder .



Anahtar Çalışma İlkesi: Manyetik Malzemeler

Her iki cihaz da kaldırıyorferromanyetik malzemeler(E . g ., ferrit) statik manyetik bir alan altında . manyetik alan indüklerReciprocal olmayan yayılmaRF sinyallerinin, yani sinyal davranışı ileriye doğru seyahat ederken farklıdır . geriye doğru . Bu, bu resiprookite olmayanlar:

Sinyalleri sırayla yönlendirecek sirkülatörler .

Ters sinyalleri bastırmak için izolatörler (ters yönde yüksek zayıflama, ileri yönde düşük kayıp) .



Pratik Uygulamalar: Gerçek Dünya Kullanım Örnekleri

Sirkülatörler:

Radar sistemlerinde, iletilen ve alınan sinyalleri ayırırlar (Verici → Anten → Müdahale olmadan alıcı) .

İletişim ağlarında, tek bir kanal üzerinden çift yönlü sinyal akışını etkinleştirirler (E . g ., bölme/aşağı bağlantı sinyalleri bölünmüş) .

İzolatörler:

Yansıyan gücü eşleşmeyen yüklerden bloke ederek RF amplifikatörlerini koruyun (E . G ., değişen empedanslı antenler .

Yük yansımalarının neden olduğu frekans çekmeyi önleyerek osilatörleri stabilize edin .



.
