PCB kartı yapısı

Bir PCB kartının yapısı esas olarak tek katmanlı kartlar, çift katmanlı kartlar ve çok katmanlı kartlar gibi çeşitli kart tabakası yapılarını içerir . Aşağıda ayrıntılı bir yapısal analizdir:

1. tek katmanlı kartı
Yapısal kompozisyon: Sadece bir tarafta bakır folyo vardır ve diğer tarafta bakır folyo yok . bileşenleri genellikle bakır folyo olmadan yana yerleştirilir ve bakır folyo ile taraf esas olarak kablolama ve lehimleme için kullanılır .
Uygulama senaryoları: Elektronik saatler, oyuncaklar, vb. Gibi basit devreler için uygun . Üretim işlemi basittir ve maliyeti düşüktür, ancak işlevleri .}

2. çift katmanlı kartı
Substrat Malzemesi: Yaygın olarak kullanılan biri, cam elyaf ve epoksi reçinesinin bir karışımı olan fr {{0} }'dır . İyi mekanik mukavemet, yalıtım ve ısı direncine sahiptir ve devre kartı için kararlı destek sağlayabilir .
İletken katman: yani, substrat . substratın üst ve alt taraflarına dağıtılan bakır folyo, akım iletim .} bakır folyerin kalınlığı, .}}}}}}}}}} { Bakır folyo, sıradan devreler için uygundur .
Yalıtım Malzemesi: PP (Prepreg), çift katmanlı kartın ortasında yalıtım malzemesi olarak kullanılır ., iki katmanı sıkıca bağlanabilen ve . iki tabaka arasında kısa devre olmamasını sağlayabilen yarı sert reçine ve cam elyaf karışımıdır.
Yüzey Koruma Malzemesi: Lehim maskesi ve silks ekran tabakası dahil . Lehim maskesi genellikle bakır folyoyu oksidasyon ve pastan korumak için kullanılan ve lehimlerin lehimleme sırasında istenmeyen yerlere akmasını önlemek için kullanılan yeşil, kırmızı veya siyah mürekkeptir; Silks ekran katmanı genellikle beyaz mürekkeptir, metin veya PCB kartındaki bileşen konumları ve modeller gibi semboller yazdırmak için kullanılır, montaj ve bakımı kolaylaştırır .
Uygulama senaryoları: Üretim süreci çok katmanlı kartlarınkinden nispeten daha basittir ., ses ekipmanı, TV setleri, vb.. bileşenleri gibi orta karmaşıklık devreleri için uygundur, tahtanın her iki tarafında da düzenlenebilir ve kablolama alanı {5} 5} nispeten daha acayiptir {{

3. Çok katmanlı kartı
Sinyal Katmanı: Bileşenleri ve kablolamayı yerleştirmek için kullanılan, üst katman (üst katman), alt katman (alt katman) ve birden fazla ara sinyal kablolama katmanı . dahil olmak üzere çeşitli bileşenleri bağlayan ana katmandır.
Power layer and ground layer: Usually located in the middle layer, used to provide stable power supply and grounding for the entire circuit board. For example, in a four-layer board, the middle layer 1 may serve as a "power supply dedicated channel", such as the +5V line for powering the entire board, or a copper sheet as the "ground" (Ground), and the middle layer 2 may be divided into another power layer veya başka bir sinyal çizgisi grubu için kablolama katmanı olarak hizmet veriyor .
Yalıtım tabakası: FR -4 veya diğer yalıtım malzemeleri, çeşitli iletken katmanları ayırmak, kısa devreleri önlemek ve sinyallerin bağımsızlığını ve stabilitesini sağlamak için kullanılır .

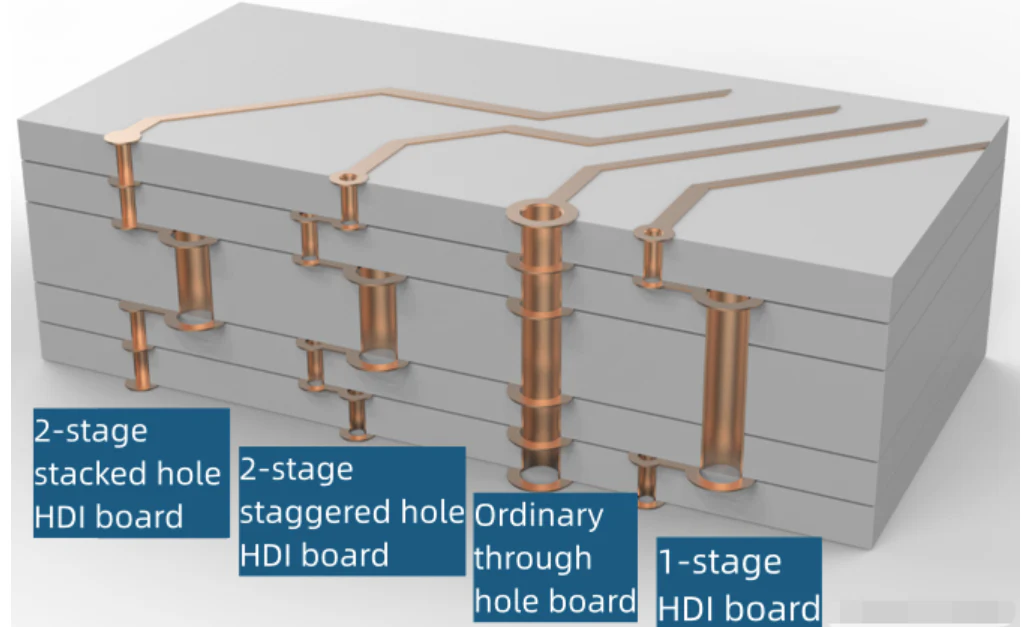

Vias: delikler, kör delikler ve gömülü delikler dahil . tüm karttan geçen deliklerden ve farklı katmanların devrelerini bağlamak ve geleneksel bileşenleri monte etmek için kullanılır; Kör delikler, genellikle yüksek frekanslı sinyal iletimi için üst katman ve iç katmanları bağlamak için kullanılır, bu da yol uzunluğunu azaltabilir ve sinyal iletimini daha hızlı hale getirebilir; Gömülü delikler, yüksek yoğunluklu tahtalarda . iç katmanlar arasındaki elektrik bağlantılarından sorumludur, kör delikler ve gömülü deliklerin kombinasyonu, tahtanın çok kalın olmasından kaçınırken daha fazla hatta kalabilir .
Yüzey İşlem Katmanı: Çift katmanlı karta benzer şekilde, bir lehim maskesi ve koruma ve tanımlama rollerini oynayan . ek olarak, bazı üst düzey çok katmanlı tahtalar da iletkenliği ve korozyon direnci}} geliştirmek için yüzey altın kaplaması ve diğer tedavilere tabi tutulacaktır.
Uygulama Senaryoları: Bilgisayar anakartları, cep telefonu anakartları, vb. Gibi yüksek yoğunluklu, yüksek hızlı ve yüksek frekanslı karmaşık devreler için uygun . Devrenin performans gereksinimlerini karşılamak için katman sayısı artırılabilir .
