4- Güç bölücüler

4- Yol güç bölücüleri, RF ve mikrodalga alanlarındaki önemli cihazlardır. Ana işlevleri, giriş gücünü eşit olarak dağıtmak veya belirli bir orana göre dört çıkış bağlantı noktasına tahsis etmektir. İletişim, radar, test ve ölçüm gibi birçok kilit alanda vazgeçilmez bir rol oynarlar.

Bu ürün zengin çeşitli modellerde gelir. Örneğin, SMA arayüz serisi GPD - 4 - 005060 - e (çalışma frekansı 5MHz - 6}} ghz) ve GPD - 4 - 005080 - e (500MHz - 8}}} ghz) gibi birden fazla model içerir. Farklı modeller, farklı uygulama gereksinimlerini karşılayabilen frekans aralığı, voltaj ayakta dalga oranı (VSWR), izolasyon, faz dengesi ve güç kullanma kapasitesi gibi parametrelerde farklılık gösterir. 2,92mm arayüz serisinde, 18GHz - 40 GHz çalışma frekansına sahip GPD - 4 - 180400 - e, yüksek frekanslı uygulama senaryoları için mükemmel bir seçenek sunar.

Yapısının önemli avantajları vardır. Ana gövde çoğunlukla alüminyum alaşımdan yapılmıştır ve bazı yüksek frekanslı ürünler pirinç kullanır. İnce işleme teknolojisi sayesinde, ürün mükemmel mekanik mukavemet ve stabiliteye sahiptir. Titreşime ve darbeye etkili bir şekilde direnebilir ve çeşitli sert çalışma ortamlarına uyum sağlayabilir. Alüminyum alaşım kabuğu, siyah boyama ve oksidasyon tedavisi gibi çeşitli yüzey işlem yöntemleri ile işlenir. Bu tedaviler sadece ürünün anti -korozyon performansını büyük ölçüde arttırmakla kalmaz, aynı zamanda ısı dağılma kapasitesini optimize ederek yüksek güç çalışması sırasında verimli ısı dağılımı ve kararlı performans sürdürür.

5G ve hatta gelecekteki 6G baz istasyonlarında, RF sinyal gücünü birden fazla anten birimine dağıtmak gerekir. Bir 1 - ile - 4 kanal RF güç bölücü kullanarak, her antenin sinyalin uygun bir gücünü almasını sağlayarak verimli sinyal iletimi ve alımını sağlayabilir. Bu, baz istasyonunun kapsama alanını genişletir, iletişim kalitesini artırır, sinyal kör noktalarını azaltır ve kullanıcılara istikrarlı ve yüksek hızlı bir iletişim deneyimini garanti eder.

SMA 4- Way Güç Bölücüler
Suka	Bağlayıcı serisi	Sıklık	VSWR girişi	İzolasyon Min. (DB)

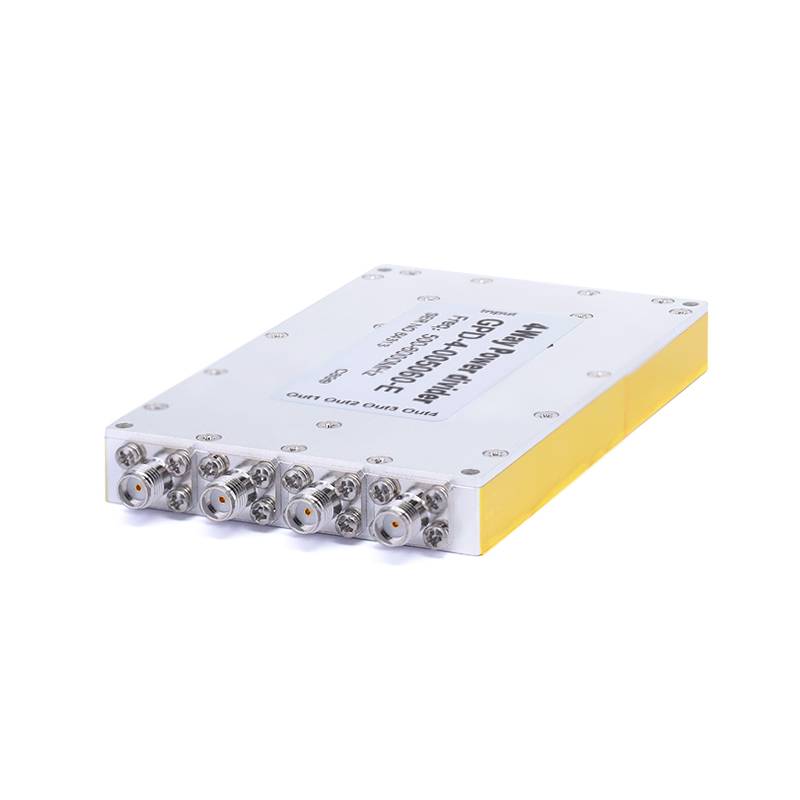

Gpd -4-005060- e	SMA kadın	5MHz ~ 6GHz	1.25	20
Faz Dengesi (derece)	Güç, maksimum giriş (watt)	Genlik dengesi (DB)	Vücut malzemesi	Gövde kaplama
± 4 derece	30	±0.3	Alüminyum alaşımı	Oksidasyon

Suka	Bağlayıcı serisi	Sıklık	VSWR girişi	İzolasyon Min. (DB)

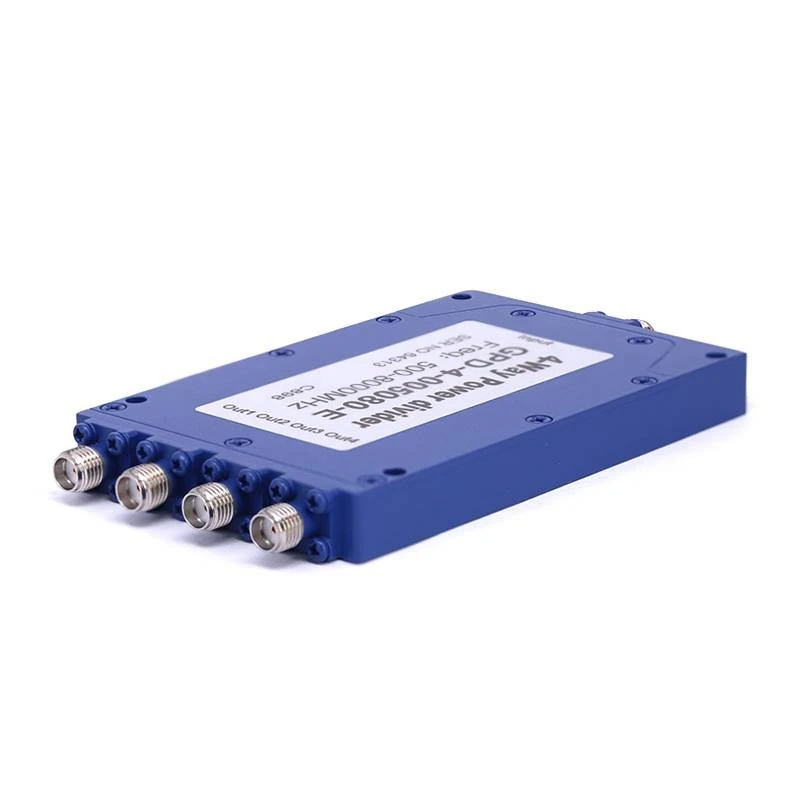

Gpd -4-005080- e	SMA kadın	500MHz ~ 8GHz	1.30	18
Faz Dengesi (derece)	Güç, maksimum giriş (watt)	Genlik dengesi (DB)	Vücut malzemesi	Gövde kaplama
± 4 derece	20	±0.3	Alüminyum alaşımı	Mavi boya

Suka	Bağlayıcı serisi	Sıklık	VSWR girişi	İzolasyon Min. (DB)
Gpd -4-020080- e	SMA kadın	2GHz ~ 8GHz	1.35	20
Faz Dengesi (derece)	Güç, maksimum giriş (watt)	Genlik dengesi (DB)	Vücut malzemesi	Gövde kaplama
± 4 derece	30	±0.3	Alüminyum alaşımı	Siyah boya

Suka	Bağlayıcı serisi	Sıklık	VSWR girişi	İzolasyon Min. (DB)

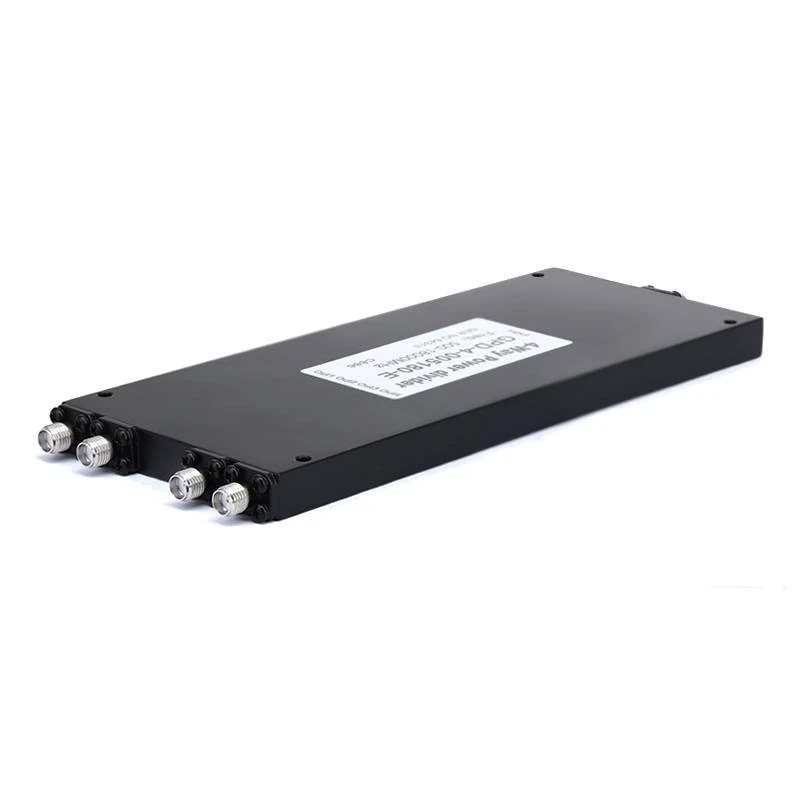

Gpd -4-005180- e	SMA kadın	0. 5GHz ~ 18GHz	2.0	15
Faz Dengesi (derece)	Güç, maksimum giriş (watt)	Genlik dengesi (DB)	Vücut malzemesi	Gövde kaplama
± 8 derece	30	±0.8	Alüminyum alaşımı	Siyah boya

Suka	Bağlayıcı serisi	Sıklık	VSWR girişi	İzolasyon Min. (DB)
Gpd -4-020180- e	SMA kadın	2GHz ~ 18GHz	1.50	17
Faz Dengesi (derece)	Güç, maksimum giriş (watt)	Genlik dengesi (DB)	Vücut malzemesi	Gövde kaplama
± 6 derece	20	±0.4	Alüminyum alaşımı	Siyah boya

Suka	Bağlayıcı serisi	Sıklık	VSWR girişi	İzolasyon Min. (DB)
Gpd -4-060180- e	SMA kadın	6ghz ~ 18GHz	1.40	18
Faz Dengesi (derece)	Güç, maksimum giriş (watt)	Genlik dengesi (DB)	Vücut malzemesi	Gövde kaplama
± 5 derece	20	±0.3	Alüminyum alaşımı	Siyah boya

2.92mm 4- Way Güç Bölücüler
Suka	Bağlayıcı serisi	Sıklık	VSWR girişi	İzolasyon Min. (DB)
Gpd -4-180400- e	2.92mm kadın	18hz ~ 40GHz	1.50	16
Faz Dengesi (derece)	Güç, maksimum giriş (watt)	Genlik dengesi (DB)	Vücut malzemesi	Gövde kaplama
± 5 derece	20	±0.6	Alüminyum alaşımı	Siyah boya
