N adaptör

N - Tip Hassas RF adaptörü, radyo frekans sistemlerinde önemli bir bileşendir. Kullandığı N tipi arayüz, sağlam mekanik yapısı ve iyi elektrik performansı ile bilinen ve geniş bir frekans aralığında güvenilir sinyal iletimine izin veren dişli bir koaksiyel konektördür.

Soruşturma göndermek

Açıklama

Ürün Giriş

N - Tip Hassas RF adaptörü, radyo frekans sistemlerinde önemli bir bileşendir. Kullandığı N tipi arayüz, geniş bir frekans aralığında güvenilir sinyal iletimine izin veren sağlam mekanik yapısı ve iyi elektrik performansı ile bilinen dişli bir koaksiyel konektördür.

N hassas adaptörünün maksimum çalışma frekansı 18 GHz'e kadar ulaşabilir. Bununla birlikte, onu diğer RF adaptörlerinden ayıran şey, N hassas adaptörünün nispeten yüksek çalışma gücüne dayanabilmesidir. Genellikle yüksek güç ekipmanlarının giriş ve çıkış bağlantı noktalarında ve yüksek güç sinyal iletim sistemlerinde kullanılır.

Ürün Vücut Stili

N dişi - SMA dişi 4- delik flanşı veya abulkhead montajı genellikle enstrüman ve sayaç panelindeki bağlantı için kullanılır. Ayakta dalga oranı ve yerleştirme kaybı açısından mükemmel sonuçlarla istikrarlı bir performansa sahiptir. Adaptörün gövde malzemesi tam paslanmaz çelikten yapılmıştır ve merkezi iletken, altın kaplama kaplamalı pirinçten yapılmıştır. Yüksek kaliteli malzemeler, adaptörün iyi bir servis ömrüne sahip olmasını sağlar.

Tedarik SSS

1. Test ve denetim hizmetiniz var mı?

Evet, ürün ve belirlenen fabrika denetim raporu için belirlenen test raporunun alınmasına yardımcı olabiliriz.

2. Satış sonrası hizmetiniz nedir?

Kalite garanti süremiz bir yıldır. Herhangi bir kalite sorunu müşteri memnuniyetlerine göre çözülecektir.

Ürün spesifikasyon verileri

Konfigürasyon
Konektör 1 Türü	N
Konektör 1 empedans	50 ohm
Konektör 1 Polarite	Standart
Konektör 2 Türü	N / SMA / 3,5mm / 2.92mm
Konektör 2 empedansı	50 ohm
Konektör 2 Polaritesi	Standart
Bağlayıcı Bağlantı Yöntemi	Hiçbiri
Adaptör gövdesi stili	Düz/4 delikli flanş/bölme montajı/dik açı
Malzeme Bilgileri
Orta temas	Küp altın kaplama
Dış temas	Paslanmaz çelik
Vücut	Paslanmaz çelik
Dielektrik	Pei
Çevresel Veriler
Sıcaklık aralığı	-55 derecesi +165 derecesi
2011/65/AB (ROHS)	Uyumlu

Ürün türü

N rf adaptörü
Suka	Çizim	Sıklık	VSWR	Açıklama Türü

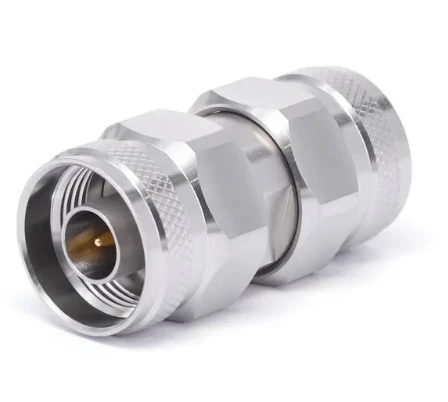

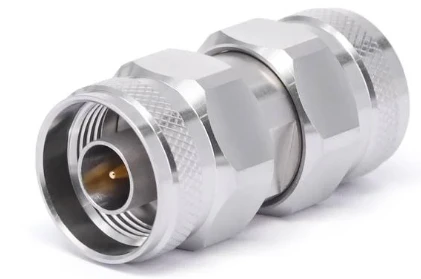

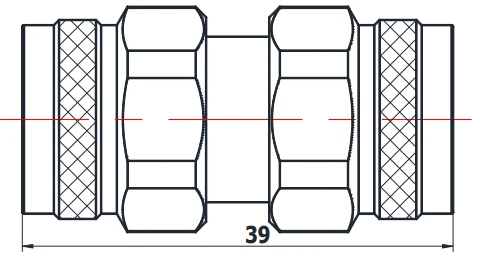

Fr 1- n-jjs		DC -18 GHz	1.15	N erkek ila erkek
Fr 1- n-kks		DC -18 GHz	1.15	N kadından n dişi

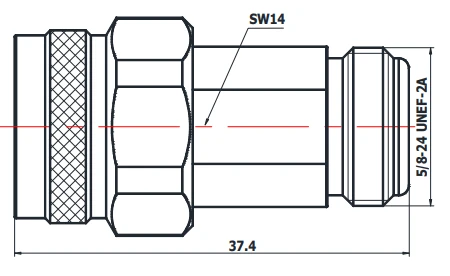

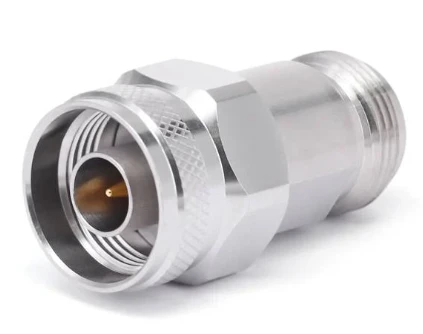

Fr 1- n-jks		DC -18 GHz	1.15	N erkek ila kadın

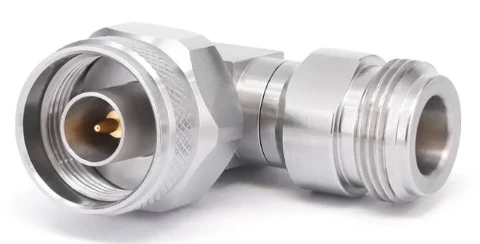

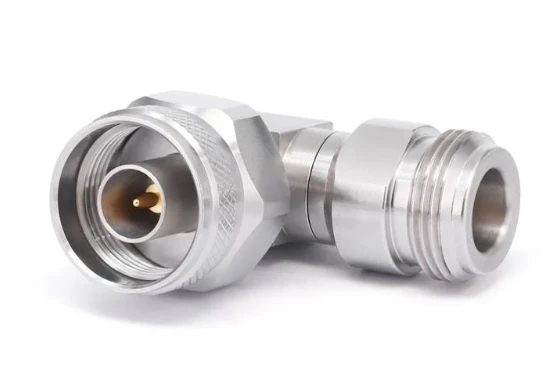

Fr 1- n-jwks		DC -18 GHz	1.15	N dik açılı erkek ila n dişi

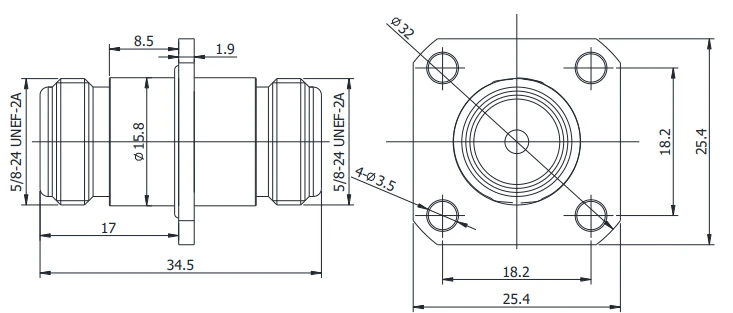

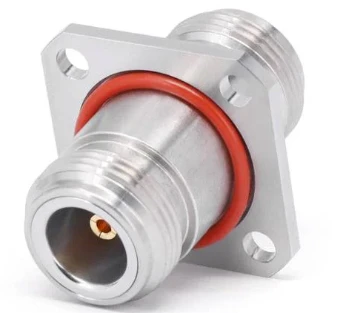

Fr 1- n-kfks		DC -18 GHz	1.15	N dişi 4 delikli flanşlı dişi dişi

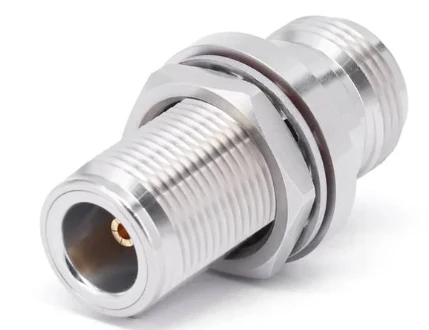

Fr 1- n/sma-kyks		DC -18 GHz	1.15	N Bulkhead montajlı dişi dişi

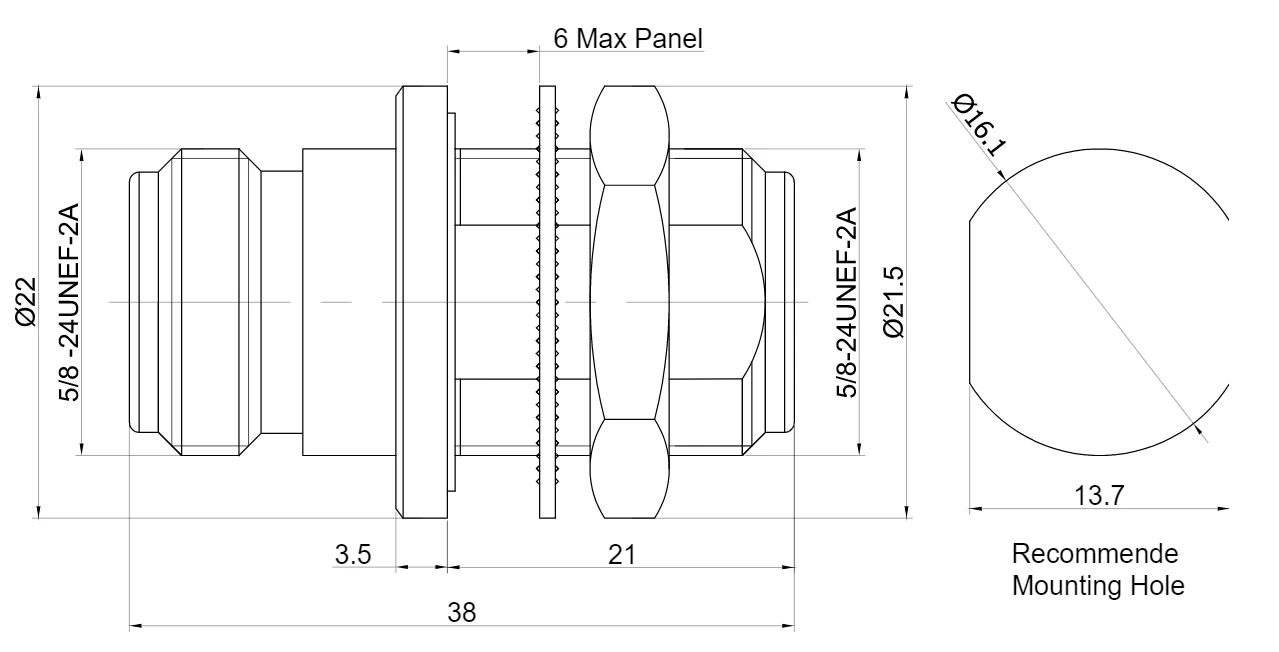

Fr 1- n-kyks -1		DC -18 GHz	1.15	N Bulkhead montajlı dişi dişi
N - sma rf adaptör
Suka	Çizim	Sıklık	VSWR	Açıklama Türü

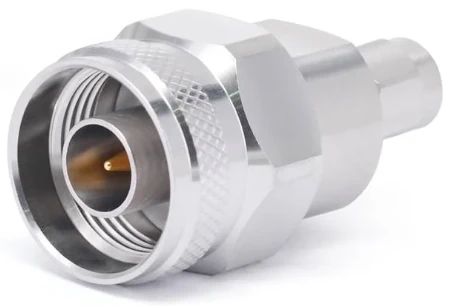

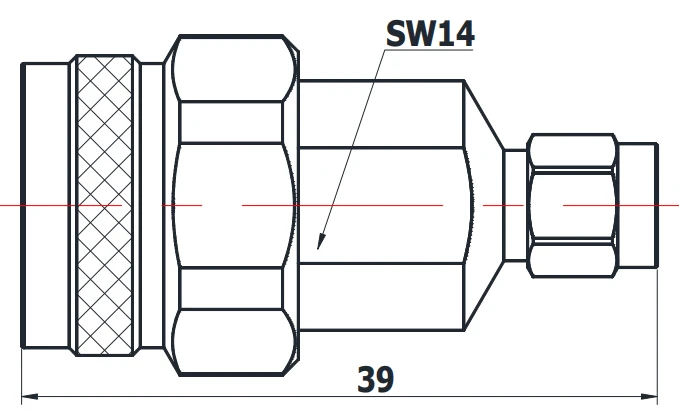

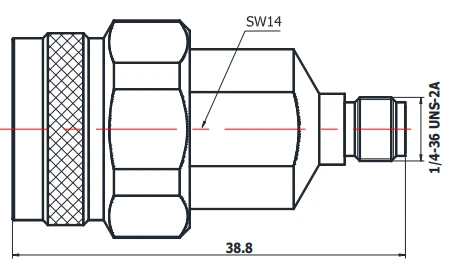

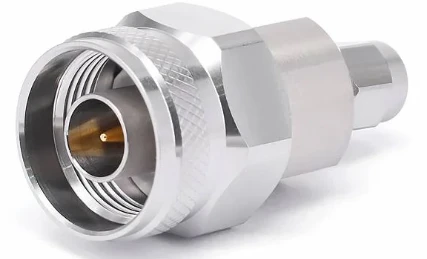

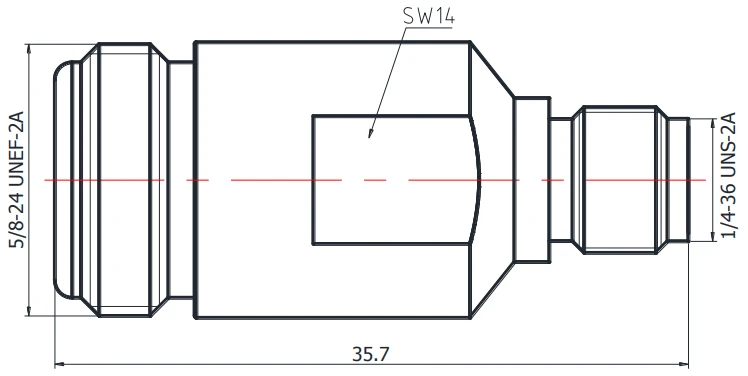

Fr 1- n/SMA-JJS		DC -18 GHz	1.15	N Erkek - Sma Erkek

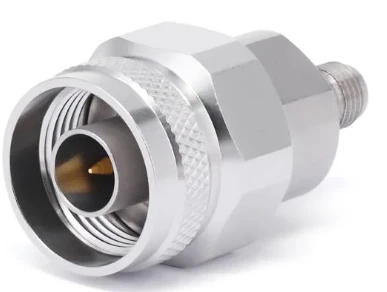

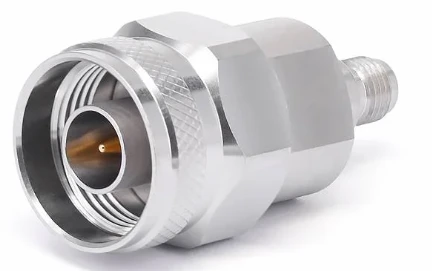

Fr 1- n/SMa-jks		DC -18 GHz	1.15	N Erkek - SMA Kadına
Fr 1- n/sMa-kks		DC -18 GHz	1.15	N kadın - SMA dişi
Fr 1- n/SMA-KJS		DC -18 GHz	1.15	N dişi ila SMA erkek

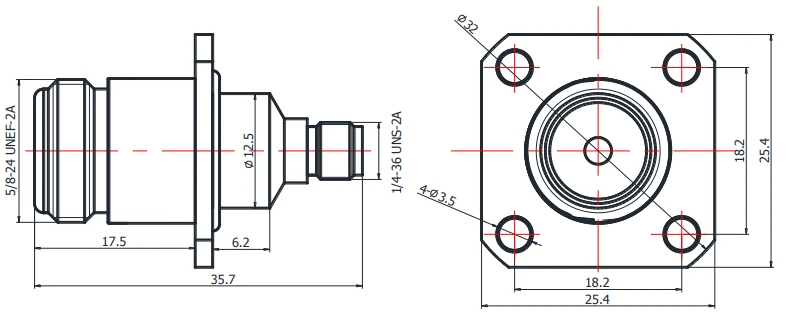

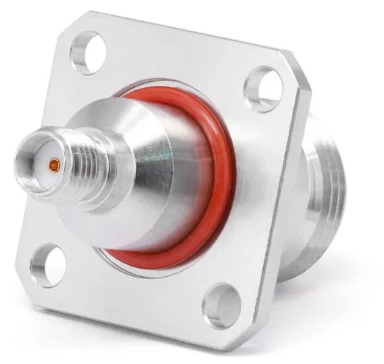

Fr 1- n/sMa-kfks		DC -18 GHz	1.15	N dişi 4 delikli flanşlı dişi dişi

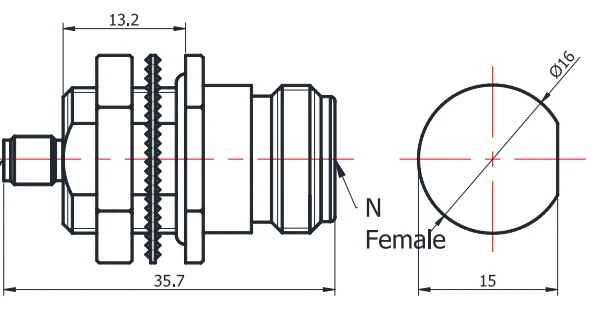

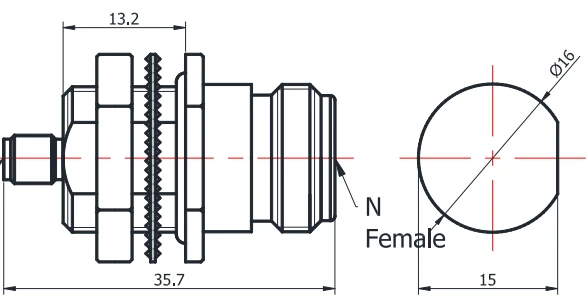

Fr 1- n/sma-kyks		DC -18 GHz	1.15	N Dişi Money Montajlı Kadın Adaptörü
N ila 3.5mm RF adaptörü
Suka	Çizim	Sıklık	VSWR	Açıklama Türü
Fr 1- n/3. 5- jjs		DC -18 GHz	1.15	N 3,5mm erkek ila erkek
Fr 1- n/3. 5- kks		DC -18 GHz	1.15	N 3,5mm dişi dişi
Fr 1- n/3. 5- jks		DC -18 GHz	1.15	N 3,5 mm'lik bir kadın
Fr 1- n/3. 5- kjs		DC -18 GHz	1.15	N dişi ila 3,5 mm erkek
N ila 2.92mm RF adaptörü
Suka	Çizim	Sıklık	VSWR	Açıklama Türü
Fr 1- n/2. 92- jjs		DC -18 GHz	1.15	N erkek ila 2.92mm erkek
Fr 1- n/2. 92- kks		DC -18 GHz	1.15	N dişi 2,92mm dişi
Fr 1- n/2. 92- jks		DC -18 GHz	1.15	N erkek ila 2.92mm dişi
Fr 1- n/2. 92- kjs		DC -18 GHz	1.15	N kadın ila 2.92mm erkek
