VNA test kablolarının ekleme kaybı nasıl azaltılır?

RF ve mikrodalga testi alanında, Vektör Ağ Analizörleri (VNA'lar) çok önemli bir rol oynamaktadır. VNA test kabloları, VNA'yı Test Edilen Cihaza (DUT) bağladıklarından bu test kurulumlarının önemli bileşenleridir. Ancak mühendislerin ve teknisyenlerin karşılaştığı ortak zorluklardan biri bu kabloların bağlantı kaybıdır. Ekleme kaybı, test sonuçlarının doğruluğunu önemli ölçüde etkileyerek hatalı ölçümlere ve hatalı sonuçlara yol açabilir. Bir VNA Test Kabloları tedarikçisi olarak ekleme kaybını en aza indirmenin önemini anlıyoruz ve bu blogda bu hedefe ulaşmak için çeşitli etkili stratejileri keşfedeceğiz.

Ekleme Kaybını Anlamak

Ekleme kaybını azaltma yöntemlerine girmeden önce bunun ne olduğunu anlamak çok önemlidir. Ekleme kaybı, kablo gibi bir cihaz bir iletim hattına takıldığında sinyal gücünde meydana gelen azalmadır. VNA test kabloları bağlamında bu durum öncelikle iki faktörden kaynaklanır: iletken kaybı ve dielektrik kaybı.

İletken kaybı, kablo iletkenlerinin direncinden kaynaklanmaktadır. Sinyal iletkenler arasında ilerledikçe, elektrik enerjisinin bir kısmı ısıya dönüşür ve bu da sinyal gücü kaybına neden olur. Dielektrik kaybı ise kablonun yalıtım malzemesinin elektriksel özelliklerinden dolayı meydana gelir. Dielektrik malzemeye alternatif bir elektrik alanı uygulandığında, enerjinin bir kısmı ısı olarak dağılır ve bu da daha fazla sinyal kaybına yol açar.

Doğru Kabloyu Seçmek

Ekleme kaybını azaltmanın en temel adımlarından biri uygulama için doğru kabloyu seçmektir. Farklı kablo türlerinin farklı özellikleri vardır ve uygun olanı seçmek, ekleme kaybı performansında önemli bir fark yaratabilir.

• Kablo Tipi: Koaksiyel kablolar VNA test kablolarının en sık kullanılan türüdür. Yarı sert, esnek ve yarı esnek gibi çeşitli formlarda bulunurlar. Yarı sert kablolar, daha kararlı bir fiziksel yapıya sahip oldukları için esnek kablolara kıyasla genellikle daha düşük ekleme kaybına sahiptirler, bu da sinyal sızıntısını ve zayıflamayı azaltır. Ancak daha az esnektirler ve kurulumu daha zordur. Öte yandan esnek kabloların kullanımı daha kolaydır ancak ekleme kaybı biraz daha yüksek olabilir. Uygulama yüksek esneklik gerektirdiğinde, yarı esnek kablolar iyi bir uzlaşma olabilir ve esneklik ile düşük ekleme kaybı arasında bir denge sağlayabilir.
• Kablo Boyutu: Kablonun boyutu aynı zamanda ekleme kaybını da etkiler. Daha büyük çaplı kablolar tipik olarak daha düşük ekleme kaybına sahiptir çünkü iletkenlerde daha düşük dirence sahiptirler ve daha az dielektrik kaybı vardır. Örneğin, 7/8 inçlik bir koaksiyel kablo genellikle aynı frekanstaki 1/2 inçlik bir kabloya göre daha düşük ekleme kaybına sahip olacaktır. Ancak daha büyük kablolar aynı zamanda daha ağır ve daha pahalıdır; bu nedenle performans ve pratiklik arasında bir denge kurulması gerekir.
• Kablo Malzemesi: Kablo yapımında kullanılan malzemelerin ekleme kaybı üzerinde önemli bir etkisi olabilir. Bakır veya gümüş kaplı bakır gibi yüksek kaliteli iletkenler daha düşük dirence sahiptir ve dolayısıyla iletken kaybı daha düşüktür. Benzer şekilde, PTFE (Politetrafloroetilen) gibi düşük kayıplı bir dielektrik malzemenin kullanılması dielektrik kaybını azaltabilir. Kablo seçerken yapımında kullanılan malzemelerin kalitesini dikkate almak önemlidir. Çok çeşitli yüksek kaliteli ürünler bulabilirsinizVNA Test KablolarıEkleme kaybını en aza indirmek için en iyi malzemelerle tasarlanan web sitemizde.

Doğru Kablo Kurulumu

Doğru kabloyu seçseniz bile yanlış kurulum, ekleme kaybının artmasına neden olabilir. Kablo kurulumu sırasında akılda tutulması gereken bazı önemli noktalar şunlardır:

• Keskin Bükülmelerden Kaçının: Kablonun çok keskin bir şekilde bükülmesi, kablonun iç yapısının deforme olmasına ve dolayısıyla sinyal kaybının artmasına neden olabilir. Bir kablonun minimum bükülme yarıçapı üretici tarafından belirlenir ve kurulum sırasında bu spesifikasyona uyulması önemlidir. Örneğin bir kablonun minimum bükülme yarıçapı kablo çapının 10 katı olarak belirtilmişse kablonun bu değerden daha küçük bir yarıçapla bükülmemesi gerekir.
• Güvenli Bağlantılar: Gevşek veya kötü bağlanmış kablo konnektörleri ilave ekleme kaybına neden olabilir. Konektörlerin uygun şekilde sıkıldığından ve konektör yüzeylerinde kir veya kalıntı olmadığından emin olmak önemlidir. Bağlantı yapmadan önce, konnektör pimlerini ve soketlerini uygun bir temizlik maddesiyle temizleyerek her türlü kirleticiyi temizleyin.
• Kablo Uzunluğunu Azaltın: Kablo ne kadar uzun olursa, ekleme kaybı da o kadar yüksek olur. Bu nedenle uygulama için mümkün olan en kısa kablonun kullanılması tavsiye edilir. Ancak kablonun aşırı gerilmeden veya bükülmeden DUT'a ulaşacak kadar uzun olduğundan emin olun.

Kablo Bakımı

Ekleme kaybını minimumda tutmak için düzenli kablo bakımı önemlidir. Zamanla çevresel faktörler, mekanik stres veya normal aşınma ve yıpranma nedeniyle kablolar hasar görebilir. İşte bazı bakım ipuçları:

• Düzenli Olarak Denetleyin: Kabloları kesik, aşınma veya bükülme gibi herhangi bir hasar belirtisi açısından düzenli olarak inceleyin. Herhangi bir hasar bulunursa, performansın daha fazla düşmesini önlemek için kablonun derhal değiştirilmesi gerekir.
• Düzgün Saklayın: Kullanılmadığı zamanlarda kabloların zarar görmemesi için uygun şekilde saklanması gerekir. Kabloları düzgünce sarın ve kuru, temiz bir ortamda saklayın. Kabloları aşırı sıcaklıklara, neme veya kimyasallara maruz kalabilecekleri alanlarda saklamaktan kaçının.

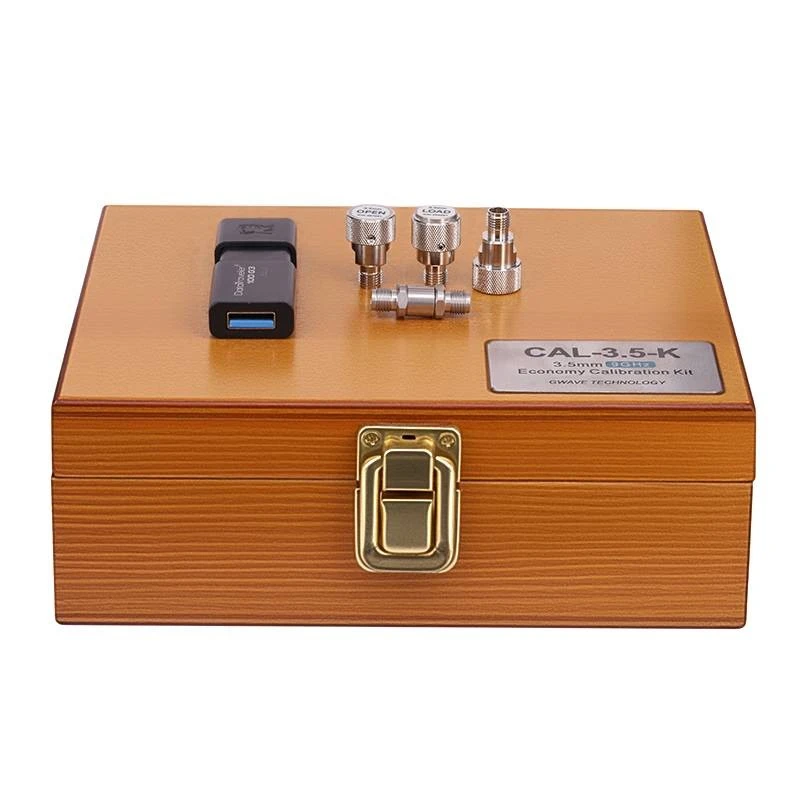

• Düzenli Olarak Kalibre Edin: Kalibrasyon, kablo bakımının önemli bir parçasıdır. Bir kullanarakKalibrasyon Kitlerizaman içinde kablo özelliklerinde meydana gelen değişiklikleri telafi etmeye yardımcı olabilir. Düzenli kalibrasyon, test sonuçlarının doğru olmasını ve ekleme kaybının kabul edilebilir sınırlar içinde olmasını sağlar.

Sıcaklık ve Çevresel Hususlar

Sıcaklık ve çevre koşulları da VNA test kablolarının ekleme kaybını etkileyebilir.

• Sıcaklık: Sıcaklık arttıkça kablo iletkenlerinin direnci de artar, bu da daha yüksek iletken kaybına ve dolayısıyla daha yüksek ekleme kaybına yol açar. Yüksek sıcaklıktaki ortamlarda bu koşullara dayanacak şekilde tasarlanmış kabloların kullanılması önemlidir. Bazı kablolar, düşük sıcaklık direnç katsayılarına sahip olacak şekilde özel olarak tasarlanmıştır; bu, ekleme kayıplarının sıcaklık değişimleriyle daha az değiştiği anlamına gelir.
• Nem ve Nem: Nem, kablo yalıtımına nüfuz edebilir ve dielektrik bozulmasına neden olarak ekleme kaybının artmasına neden olabilir. Nemli ortamlarda, neme dayanıklı izolasyona sahip kabloların kullanılması önemlidir. Ayrıca nem girişini önlemek için kablo konnektörlerinin düzgün şekilde kapatıldığından emin olun.

Yükselteçleri ve Ekolayzırları Kullanma

Bazı durumlarda yukarıdaki önlemlerin tümü alınmasına rağmen ekleme kaybı uygulama için hala çok yüksek olabilir. Bu gibi durumlarda amplifikatörlerin veya ekolayzırların kullanılması uygun bir çözüm olabilir.

• Amplifikatörler: Amplifikatörler sinyal gücünü artırmak ve ekleme kaybını telafi etmek için kullanılabilir. Ancak uygulama için uygun kazanç ve bant genişliğine sahip bir amplifikatör seçmek önemlidir. Ek olarak amplifikatörler gürültüye neden olabilir, bu nedenle seçim yaparken amplifikatörün gürültü rakamını dikkate almak gerekir.
• Ekolayzerler: Ekolayzerler, bir kablonun frekansa bağlı ekleme kaybını düzeltmek için kullanılabilen cihazlardır. Daha yüksek ekleme kaybına sahip frekansları artırarak kablonun frekans tepkisini düzleştirerek çalışırlar. Ekolayzerler, geniş bir frekans aralığının test edilmesi gereken uygulamalarda özellikle yararlı olabilir.

Çözüm

VNA test kablolarının ekleme kaybının azaltılması, doğru RF ve mikrodalga testi için çok önemlidir. Doğru kabloyu seçerek, doğru şekilde takarak, düzenli bakım yaparak ve çevresel faktörleri göz önünde bulundurarak ekleme kaybını önemli ölçüde azaltabilirsiniz. Bazı durumlarda amplifikatörlerin veya ekolayzırların kullanılması da gerekli olabilir. Bir VNA Test Kabloları tedarikçisi olarak, en iyi test sonuçlarını elde etmenize yardımcı olacak yüksek kaliteli kablolar ve çözümler sağlamaya kendimizi adadık. Uygulamanız için doğru kabloları seçme konusunda herhangi bir sorunuz varsa veya yardıma ihtiyacınız varsa, satın alma ve daha ayrıntılı görüşmeler için lütfen bizimle iletişime geçmekten çekinmeyin.

Referanslar

• "RF ve Mikrodalga Mühendisliği" Pozar, David M.
• White, JF'den "Koaksiyel Kablo El Kitabı"
