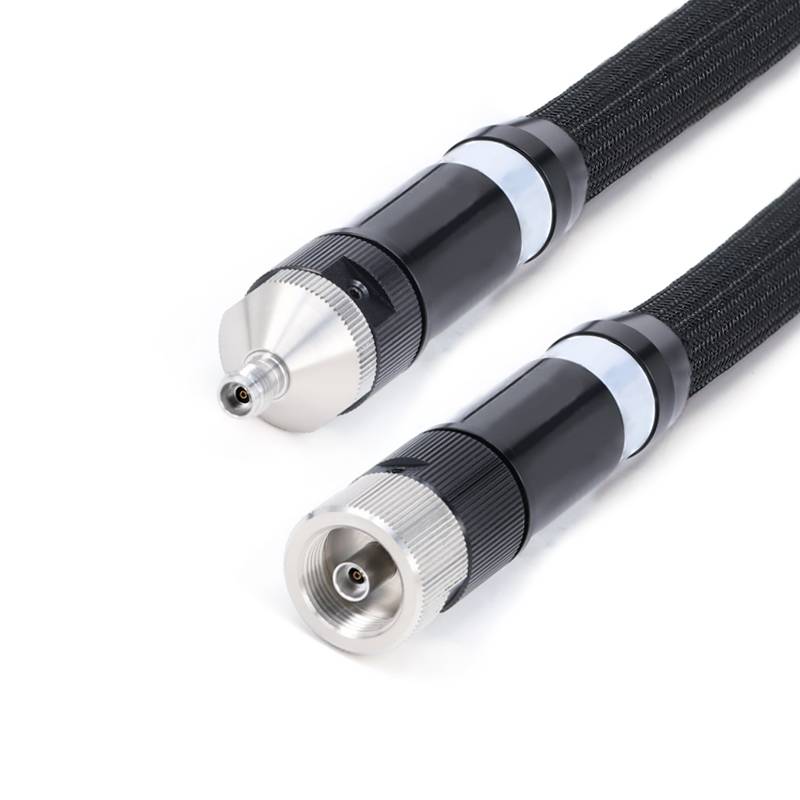

VNA Test kabloları

Flexirf'in VNA Test Kablosu Montaj Serisi, müşterilere tekrarlanabilir ve hassas Vektör Ağ Analizörü (VNA) ölçüm değerleri sunmak için tasarlanmıştır .
Vektör Ağ Analizörlerinin (VNA'lar) test senaryolarında, hassas koaksiyel arayüzlerin güvenlik açığı uzun zamandır bir endüstri zorluğu olmuştur .

Soruşturma göndermek

Açıklama

Ürün Giriş

Flexirf'in VNA Test Kablosu Montaj Serisi, müşterilere tekrarlanabilir ve hassas Vektör Ağ Analizörü (VNA) ölçüm değerleri sunmak için tasarlanmıştır .

Vektör Ağ Analizörlerinin (VNA'ların) test senaryolarında, hassas koaksiyel arayüzlerin kırılganlığı uzun zamandır bir endüstri zorluğu olmuştur . Geleneksel test kabloları sık sık takılma, bükme veya mekanik stres, içsel iletkenler ve dielektrik destekleri nedeniyle, arayüzlerin iç yapılarına maruz kaldığında, iç iletkenler ve dielektrik desteği nedeniyle iç yapıları, iç yapılara göre. Konsantrasyon . Bu, test doğruluğunu doğrudan etkiler ve hatta ekipman arızalarına neden olabilir .

Ürün Yapısı Özellikleri

Frekans sınıflandırmasına dayanarak:

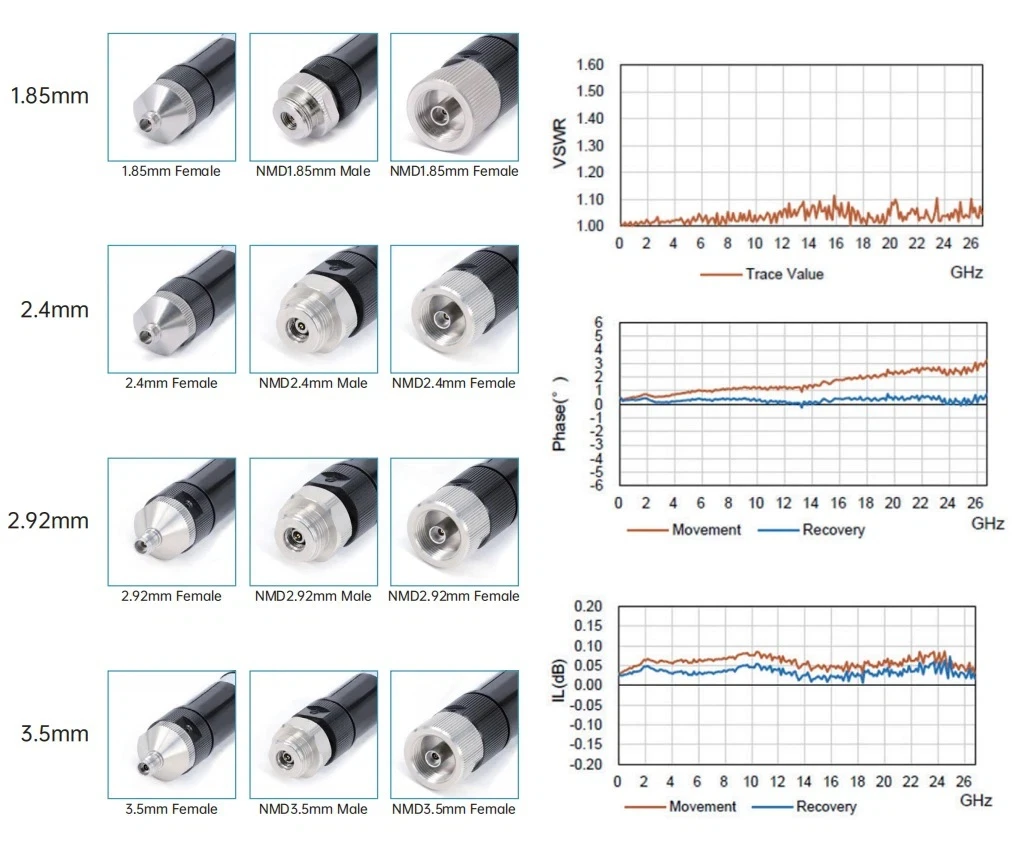

26 . 5GHz 3.5mm Arayüz Kablo Montajları, 40GHz 2.4mm Kablo Montajları, 67GHz 1.85mm NMD Kablo Montajları.

NMD kablo düzenekleri, . arayüzleri için düzenlenmiş güçlendirilmiş konektörlere sahiptir Bu tasarım, kullanım sırasında mekanik stresin öncelikle dış takviyeli yapısal bileşenler tarafından emilmesini sağlar ve hassas koaksiyel arayüzlere zarar vererek .

Ürün uygulaması

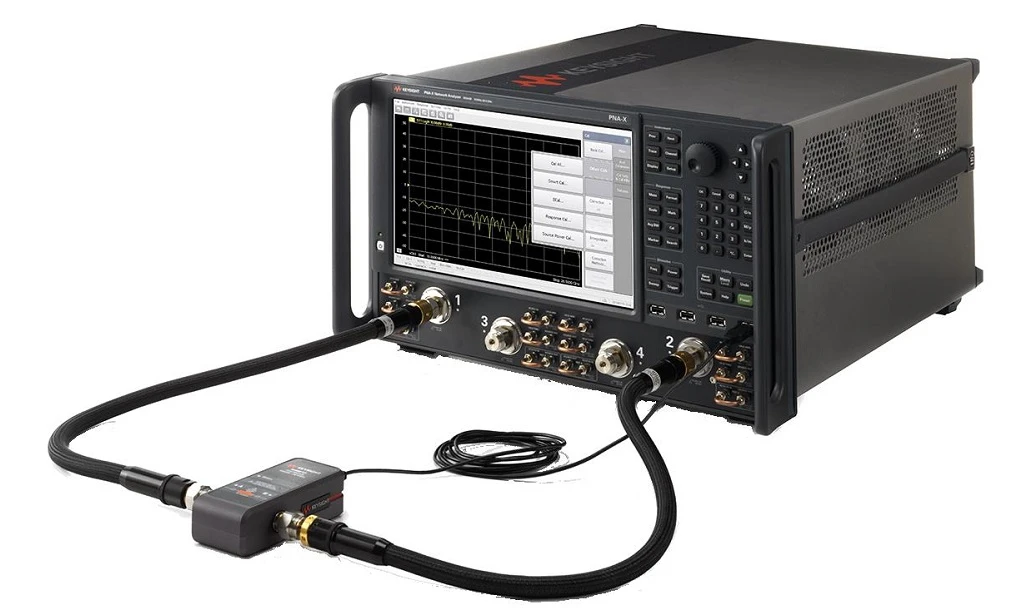

VNA test kablosu düzenekleri, öncelikle vektör ağ analizörlerinde (VNA'lar) kullanılan yüksek performanslı genlik-ve faz-stabl test kablolarıdır, dc ~ 67GHz. çalışma frekansı kapsamını kapsarlar, sürdürülebilir ve yüksek oranda tekrarlanabilir bükülme özelliklerine sahiptirler, üretim hattlarında, diğer elektrikli parametrelerde, diğer elektrikli parametreler, diğer elektrikli parametreler, diğer elektrikli parametreler, diğer elektrikli parametreler, mikrowave parametrelerine, mikrowave parametrelerine, mikrowave parametrelerine, mikrowave parametrelerine, diğer ölçümleri sağlar ve diğer mikrowave parametrelerine sahiptir ve Senaryolar .

Önemli Notlar

1. Özel uzunluk kablo düzenekleri için lütfen uzunluk bilgilerinizi ödeme sayfasında bırakmayı unutmayın;
2. Tüm kablo düzenekleri faz eşleşmiş çiftler veya gruplarla sağlanabilir; Faz eşleşmesi için kablolara ihtiyacınız varsa, lütfen bize e -posta gönderin: sales@flexirf.com

Ürün spesifikasyon verileri

Konfigürasyon
Konektör 1 Türü	NMD3.5mm/nmd2.92mm/nmd2.4mm/nmd1.85mm
Konektör 1 empedans	50 ohm
Konektör 1 Polarite	Standart
Konektör 2 Türü	NMD3.5mm/nmd2.92mm/nmd2.4mm/nmd1.85mm
Konektör 2 empedansı	50 ohm
Konektör 2 Polaritesi	Standart
Bağlayıcı Bağlantı Yöntemi	Hiçbiri
Bağlayıcı gövde stili	Dümdüz
Malzeme Bilgileri
Orta temas	Pirinç altın kaplama, berilyum bakır altın kaplama
Dış temas	Paslanmaz çelik pasiflenmiş
Vücut	Paslanmaz çelik pasiflenmiş
Dielektrik	Ptfe
Çevresel Veriler
Sıcaklık aralığı	-40 derecesi +165 derecesi
2011/65/AB (ROHS)	Uyumlu

Ürün türü

VNA Test kabloları

Ortak modeller ve teknik göstergeler
Resim	Suka	Konektör 1	Konektör 2	Frekans	Dönüş Kaybı/VSWR
	VNA -35 f35f -630	3.5mm NMD dişi	3.5mm kadın	DC -26.5 GHz	1.30
	VNA -35 m35f -630	3.5mm NMD dişi	3.5mm NMD erkek	DC -26.5 GHz	1.30

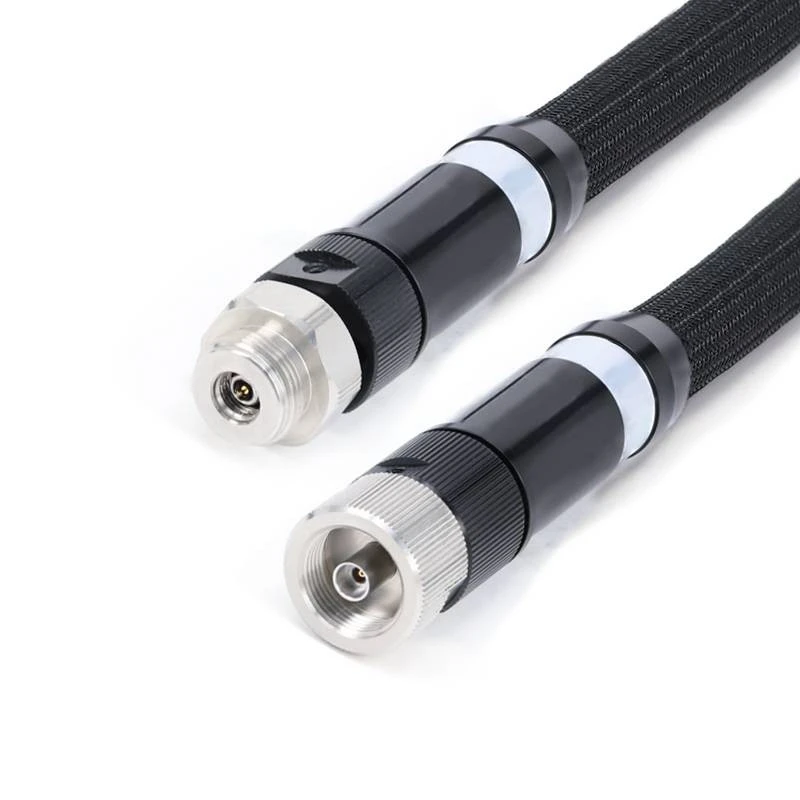

	VNA -292 f292f -630	2.92mm NMD dişi	2.92mm kadın	DC -40 GHz	1.30
	VNA -292 m292f -630	2.92mm NMD dişi	2.92mm NMD dişi	DC -40 GHz	1.30
	VNA -24 f24f -630	2.4mm NMD kadın	2.4mm kadın	DC -40 GHz	1.35
	VNA -24 m24f -630	2.4mm NMD kadın	2.4mm NMD erkek	DC -50 GHz	1.35

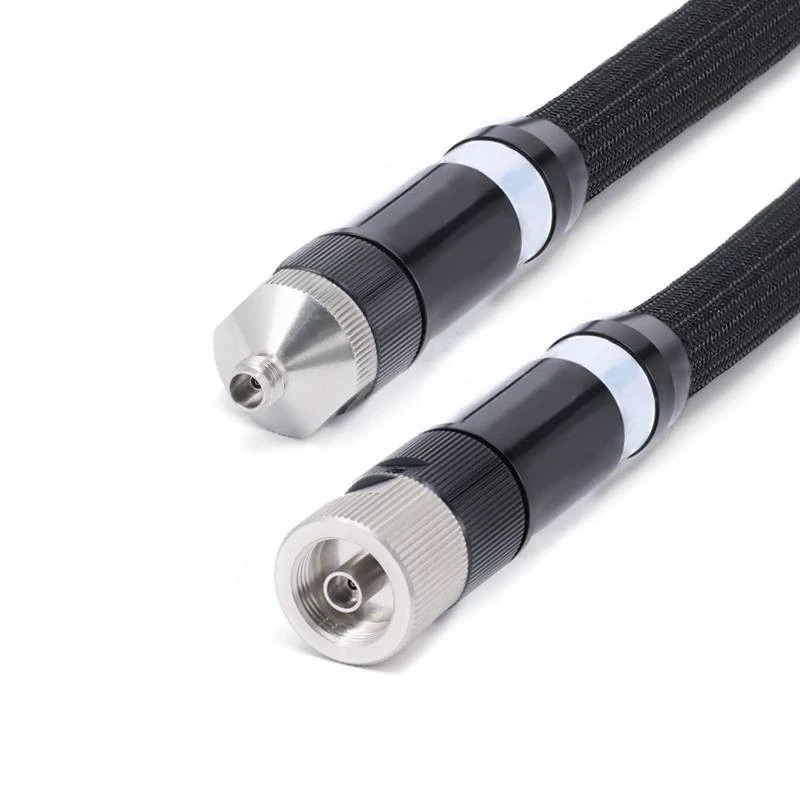

	VNA -185 f185f -630	1.85mm NMD dişi	1.85mm kadın	DC -67 GHz	1.50

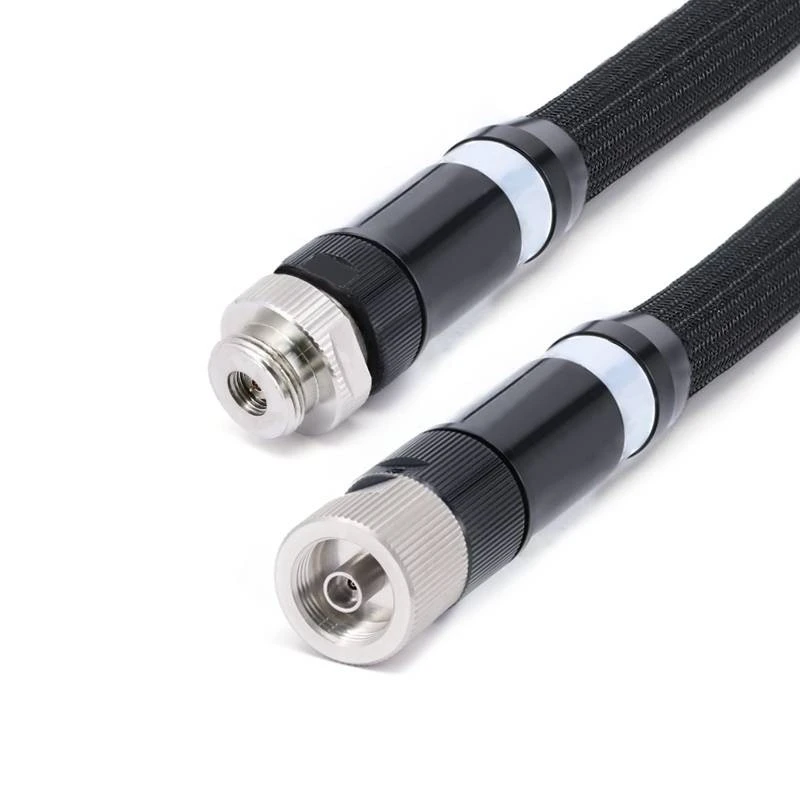

	VNA -185 f185m -630	1.85mm NMD dişi	1.85mm NMD erkek	DC -67 GHz	1.50
