Tek aşamalı RF izolatörlerinin uygulamaları nelerdir?

Tek aşamalı RF izolatörleri, radyo frekansı (RF) ve mikrodalga sistemlerinde önemli bileşenlerdir. Önde gelen RF izolatörleri tedarikçisi olarak, bu cihazların çeşitli ve sürekli genişleyen uygulamalarına ilk elden tanık oldum. Bu blogda tek kademeli RF izolatörlerinin çeşitli uygulamalarını ve bunların farklı sistemlerin verimli çalışmasına nasıl katkı sağladığını inceleyeceğim.

1. Kablosuz Haberleşme Sistemleri

Hücresel ağlar, Wi - Fi ve uydu iletişimi gibi kablosuz iletişim sistemleri büyük ölçüde tek aşamalı RF izolatörlerine dayanır. Hücresel baz istasyonlarında, yüksek güçlü amplifikatörleri (HPA'lar) yansıyan güçten korumak için RF izolatörleri kullanılır. HPA'dan bir sinyal iletildiğinde, iletim hattındaki veya antendeki empedans uyumsuzluklarından dolayı gücün bir kısmının geri yansıtılma olasılığı vardır. Yansıyan bu güç, HPA'ya zarar verebilir ve verimliliğini azaltabilir. HPA ile anten arasına yerleştirilen tek aşamalı RF izolatörü, yansıyan sinyali bloke ederken ileri giden sinyalin minimum kayıpla geçmesine olanak tanır.

Örneğin, yüksek frekanslarda çalışan ve yüksek güç iletimi gerektiren modern 5G baz istasyonlarında, yüksek performanslı tek kademeli RF izolatörlerinin kullanılması şarttır. Bizim26.5GHz RF Koaksiyel İzolatörler5G milimetre dalga uygulamalarının gereksinimlerini karşılamak üzere özel olarak tasarlanmıştır. Bu izolatörler yüksek güçlü sinyalleri işleyebilir ve mükemmel izolasyon performansı sağlayarak baz istasyonunun kararlı çalışmasını sağlar.

Wi - Fi yönlendiricilerde sinyal kalitesini artırmak ve paraziti azaltmak için RF izolatörleri kullanılır. Güç amplifikatörü ve anten gibi farklı RF bileşenlerinin izole edilmesine yardımcı olarak aralarındaki istenmeyen eşleşmeyi önlerler. Bu, daha güvenilir ve verimli bir Wi - Fi bağlantısıyla sonuçlanır.

2. Radar Sistemleri

Radar sistemleri askeri, havacılık ve hava tahmini uygulamalarında yaygın olarak kullanılmaktadır. Tek aşamalı RF izolatörleri, vericiyi yansıyan güçten koruyarak radar sistemlerinde hayati bir rol oynar. Bir radar sisteminde verici, yüksek güçlü RF darbeleri gönderir ve anten bu darbeleri havaya yayar. Darbeler bir nesneyle karşılaştığında enerjinin bir kısmı antene ve ardından alıcıya geri yansıtılır. Ancak empedans uyumsuzluklarından dolayı vericiye geri yansıyan bir miktar güç de olabilir.

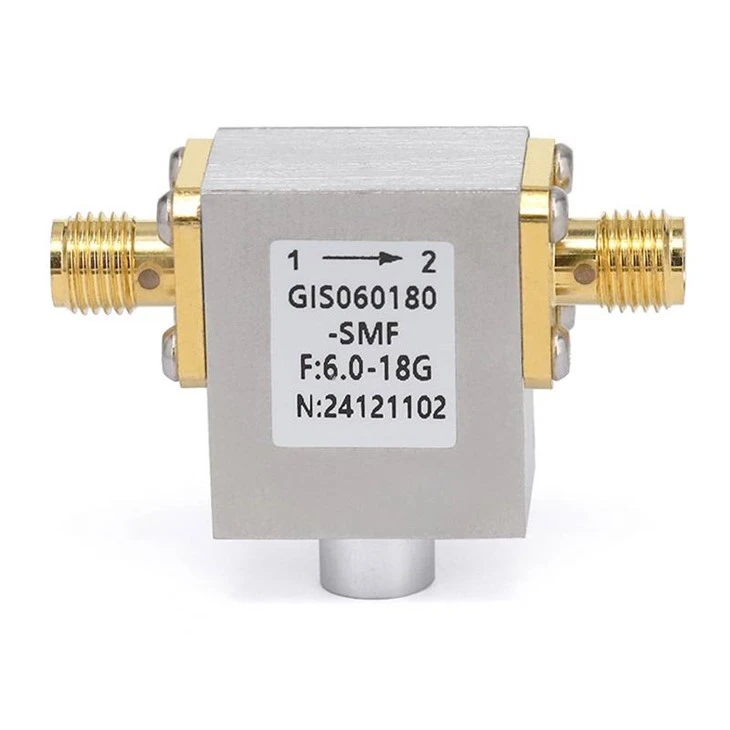

Verici ile anten arasına yerleştirilen tek kademeli RF izolatörü, yansıyan bu gücün vericiye zarar vermesini önleyebilir. Ayrıca, doğru radar ölçümleri için çok önemli olan vericinin çıkış gücünün stabilitesinin korunmasına da yardımcı olur. Örneğin, çoğunlukla zorlu ortamlarda çalışan ve yüksek hassasiyette algılama gerektiren askeri radar sistemlerinde, yüksek kaliteli tek kademeli RF izolatörlerinin kullanılması gerekmektedir. Bizim18GHz RF Koaksiyel İzolatörlerX - bandındaki radar uygulamalarına uygundur, yüksek izolasyon ve düşük ekleme kaybı sağlar.

3. Test ve Ölçüm Ekipmanları

Spektrum analizörleri, ağ analizörleri ve sinyal üreteçleri gibi test ve ölçüm ekipmanları genellikle tek aşamalı RF izolatörlerinin kullanılmasını gerektirir. Bu cihazlarda farklı RF bölümlerini izole etmek, sinyal sızıntısını ve paraziti önlemek için izolatörler kullanılır. Örneğin, bir spektrum analizöründe, giriş aşamasını devrenin geri kalanından izole etmek için bir RF izolatörü kullanılabilir, böylece giriş sinyalinin dahili devrelerden etkilenmeden doğru bir şekilde ölçülmesi sağlanır.

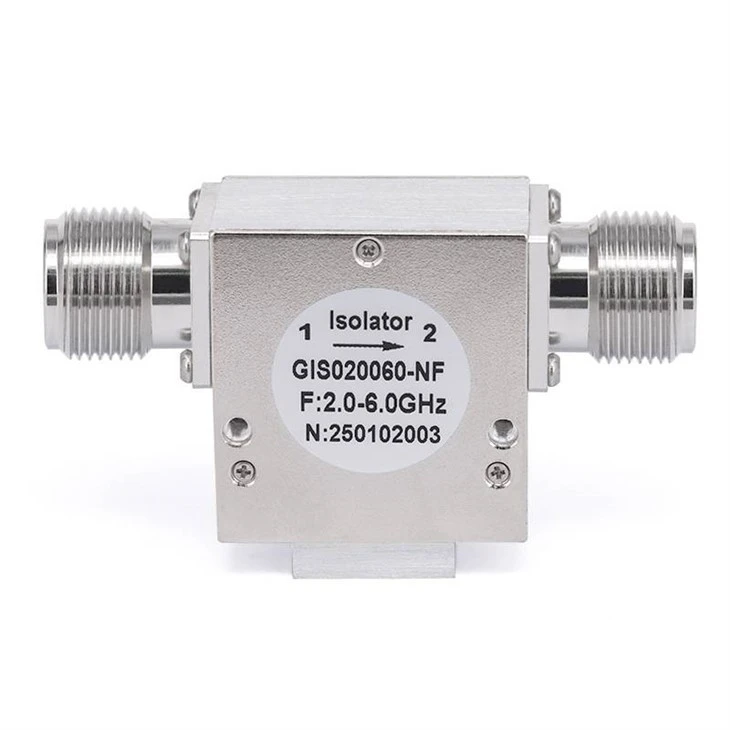

Sinyal üreteçlerinde çıkış sinyali kalitesini iyileştirmek için izolatörler kullanılır. Yük empedansı değişimlerinin sinyal üretecinin çıkış gücünü ve frekans kararlılığını etkilemesini önleyebilirler. Bizim6GHz RF Koaksiyel İzolatörlergüvenilir izolasyon ve mükemmel performans sağlayarak düşük frekans aralığındaki test ve ölçüm uygulamaları için idealdir.

4. Tıbbi Ekipman

MRI (Manyetik Rezonans Görüntüleme) makineleri ve RF ablasyon cihazları gibi tıbbi ekipmanlarda da tek kademeli RF izolatörleri kullanılmaktadır. MRI makinelerinde RF vericilerini yansıyan güçten korumak için RF izolatörleri kullanılır. MRI makinelerindeki RF vericileri, hastanın vücudundaki hidrojen çekirdeklerini uyarmak için yüksek güçlü RF darbeleri üretir. Tek aşamalı bir RF izolatörü, yansıyan gücün hasara neden olmasını önleyerek RF vericisinin güvenliğini ve stabilitesini sağlayabilir.

Hedeflenen dokuya RF enerjisi uygulayarak çeşitli tıbbi durumları tedavi etmek için kullanılan RF ablasyon cihazlarında, RF güç dağıtımını kontrol etmek için izolatörler kullanılır. RF enerjisinin vücudun diğer bölgelerine zarar vermeden hedef dokuya doğru bir şekilde iletilmesini sağlamaya yardımcı olurlar.

5. Yayın Sistemleri

Radyo ve televizyon yayıncılığı da dahil olmak üzere yayın sistemleri, vericilerin performansını artırmak için tek aşamalı RF izolatörleri kullanır. Radyo yayıncılığında, güç amplifikatörünü yansıyan güçten korumak ve iletilen sinyalin stabilitesini sağlamak için RF izolatörleri kullanılır. Ayrıca yayın sistemindeki farklı RF bileşenleri arasındaki parazitin azaltılmasına da yardımcı olurlar.

Televizyon yayıncılığında özellikle yüksek çözünürlüklü ve dijital TV vericilerinde yüksek kaliteli tek kademeli RF izolatörlerinin kullanılması esastır. Bu izolatörler, yüksek güçlü sinyalleri işleyebilir ve mükemmel izolasyon performansı sunarak TV sinyallerinin net ve güvenilir iletimini sağlar.

Tek Kademeli RF İzolatörlerimizin Avantajları

Profesyonel bir RF izolatörleri tedarikçisi olarak, birçok avantajı olan geniş bir tek aşamalı RF izolatörleri yelpazesi sunuyoruz. İzolatörlerimiz ileri teknolojiler ve yüksek kaliteli malzemeler kullanılarak yüksek performans ve güvenilirlik sağlayacak şekilde tasarlanmıştır. Düşük ekleme kaybına sahiptirler, bu da ileri giden sinyalin minimum zayıflama ile geçmesine izin verdikleri anlamına gelir. Aynı zamanda yüksek izolasyon sağlayarak yansıyan sinyali etkili bir şekilde bloke ederler.

İzolatörlerimiz de son derece özelleştirilebilir. İzolatörleri müşterilerimizin farklı frekanslar, güç seviyeleri ve paket boyutları gibi özel gereksinimlerine göre tasarlayıp üretebiliriz. Bu, çeşitli uygulamaların farklı ihtiyaçlarını karşılamamıza olanak tanır.

Tedarik İçin Bize Ulaşın

Tek kademeli RF izolatörlerimizle ilgileniyorsanız veya uygulamaları hakkında sorularınız varsa lütfen bizimle iletişime geçmekten çekinmeyin. Size detaylı ürün bilgisi ve teknik destek sağlayabilecek profesyonel bir satış ekibimiz var. İster kablosuz iletişim, radar, test ve ölçüm, medikal, ister yayıncılık sektöründe olun, ihtiyaçlarınıza en uygun RF izolatörlerini size sunabiliriz. RF sistemlerinizde daha iyi performans elde etmek için birlikte çalışalım.

Referanslar

• Pozar, DM (2011). Mikrodalga Mühendisliği. Wiley.
• Collin, RE (2001). Mikrodalga Mühendisliğinin Temelleri. Wiley - Bilimlerarası.
