VNA test kablolarının frekans aralığı nedir?
Mesaj bırakın
VNA Test Kablolarının tedarikçisi olarak, test ve ölçüm alanında bu temel bileşenlerin frekans aralığı hakkında sıklıkla soru alıyorum. Bu blogda VNA test kablolarının frekans aralığının ayrıntılarını, bunun neden önemli olduğunu ve test uygulamalarınızı nasıl etkilediğini anlatacağım.
VNA Test Kablolarını Anlama
VNA veya Vektör Ağ Analizörü, elektrik ağlarının ağ parametrelerini ölçmek için kullanılan güçlü bir araçtır. VNA test kabloları, VNA ile Test Edilen Cihaz (DUT) arasındaki önemli bağlantıdır. Test sinyallerini VNA'dan DUT'a ve geri doğru şekilde iletmek ve güvenilir ve hassas ölçümler sağlamak üzere tasarlanmıştır.
VNA Test Kabloları, yüksek frekanslı testlerin zorlu gereksinimlerini karşılamak üzere tasarlanmıştır. Her biri kendine has özelliklere ve uygulamalara sahip, esnek, yarı sert ve uyumlu kablolar da dahil olmak üzere çeşitli tiplerde gelirler. Geniş yelpazemizi keşfedebilirsinizVNA Test Kablolarıİhtiyaçlarınıza uygun olanı bulmak için.
VNA Test Kablolarının Frekans Aralığı
VNA test kablolarının frekans aralığı, kablonun farklı test uygulamalarına uygunluğunu belirleyen önemli bir özelliktir. Kablonun kabul edilebilir zayıflama seviyeleri, geri dönüş kaybı ve faz kararlılığı ile sinyalleri etkili bir şekilde iletebildiği frekans aralığını ifade eder.
Düşük Frekans Aralığı
Çoğu VNA test kablosu birkaç kilohertz'den (kHz) başlayan frekansları işleyebilir. Düşük frekanslarda kablonun elektriksel özellikleri nispeten stabildir ve zayıflama minimum düzeydedir. Bu düşük frekans aralığı genellikle bileşenlerin direncini ve kapasitansını ölçmek gibi temel elektrik testleri için kullanılır.
Yüksek Frekans Aralığı
VNA test kablolarının yüksek frekans limiti, kablo tipine ve yapısına bağlı olarak önemli ölçüde değişiklik gösterebilir. Standart esnek VNA test kabloları için üst frekans sınırı 26,5 GHz ile 40 GHz arasında değişebilir. Bu kablolar genel amaçlı RF ve mikrodalga test uygulamalarında yaygın olarak kullanılmaktadır.
Yarı sert kablolar ise çok daha yüksek frekans yetenekleri sunabilmektedir. Tipik olarak 67 GHz'e kadar veya bazı durumlarda daha yüksek hızlarda çalışabilirler. Yarı sert kablolar, havacılık ve savunma sanayi gibi düşük kayıp ve mükemmel faz stabilitesinin gerekli olduğu yüksek performanslı uygulamalarda tercih edilmektedir.
Uyumlu kablolar, esnek ve yarı sert kablolar arasında bir uzlaşmadır. Tipik olarak 40 GHz'e kadar olan frekans aralıklarıyla esneklik ve yüksek frekans performansı arasında iyi bir denge sunarlar.
Frekans Aralığının Önemi
VNA test kablolarının frekans aralığı çeşitli nedenlerden dolayı son derece önemlidir:
Ölçüm Doğruluğu
Doğru ölçümler için uygun frekans aralığına sahip bir VNA test kablosunun kullanılması önemlidir. Kablonun frekans aralığı test frekansı için çok düşükse, sinyal zayıflaması aşırı olacak ve hatalı okumalara yol açacaktır. Öte yandan gereğinden çok daha yüksek frekans aralığına sahip bir kablo kullanmak daha pahalı olabilir ve herhangi bir ek fayda sağlamayabilir.
DUT ile uyumluluk
Kablonun frekans aralığı, Test Edilen Cihazın (DUT) frekans özellikleriyle uyumlu olmalıdır. Örneğin, 30 GHz'de çalışan yüksek frekanslı bir RF bileşenini test ediyorsanız, en az 30 GHz'e kadar frekansları işleyebilen bir VNA test kablosuna ihtiyacınız vardır.
Sistem Performansı
Bir VNA test sisteminde genel performans, test kablolarının performansından büyük ölçüde etkilenir. Geniş ve uygun frekans aralığına sahip bir kablo, test sinyallerinin bütünlüğünün korunmasına yardımcı olabilir ve VNA'nın DUT'un ağ parametrelerini doğru bir şekilde ölçebilmesini sağlar.
Frekans Aralığını Etkileyen Faktörler
VNA test kablolarının frekans aralığını çeşitli faktörler etkileyebilir:
Kablo İnşaatı
İletken tipi, dielektrik malzeme ve ekranlama da dahil olmak üzere kablonun yapısı, frekans aralığının belirlenmesinde önemli bir rol oynar. Örneğin, PTFE (Politetrafloroetilen) gibi yüksek kaliteli dielektrik malzemelere sahip kablolar, düşük kayıp özellikleri nedeniyle daha iyi yüksek frekans performansı sunabilir.
Bağlayıcı Türü
Kabloda kullanılan konnektörlerin türü de frekans aralığını etkiler. SMA (Alt - Minyatür versiyon A), 2,92 mm ve 1,85 mm konektörler gibi yüksek kaliteli konektörler, yüksek frekansları işleyecek ve iyi bir elektrik bağlantısı sağlayacak şekilde tasarlanmıştır. Yanlış konnektör tipinin kullanılması kablonun frekans performansını sınırlayabilir.
Kablo Uzunluğu
Kablonun uzunluğu frekans aralığını etkileyebilir. Daha uzun kablolar, özellikle yüksek frekanslarda genellikle daha yüksek zayıflamaya sahiptir. Bu nedenle, test gereksinimlerine ve test kurulumundaki mevcut alana göre uygun kablo uzunluğunun seçilmesi önemlidir.
Kalibrasyon ve Frekans Aralığı

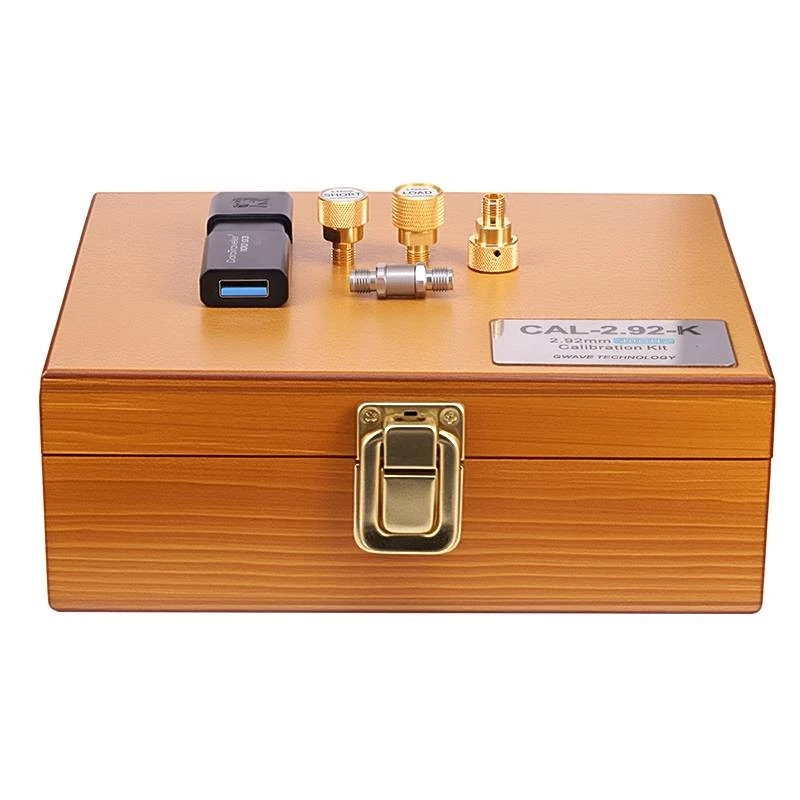

Kalibrasyon, doğru ölçümleri sağlamak için VNA testinde önemli bir adımdır.Kalibrasyon Kitleritest kabloları, konektörler ve VNA'nın kendisinden kaynaklanan hataları telafi etmek için kullanılır.
Kalibrasyon işlemi genellikle belirli bir frekans aralığında gerçekleştirilir. Kalibrasyon frekans aralığının VNA test kablolarının ve DUT'un frekans aralığıyla eşleştiğinden emin olmak önemlidir. Kalibrasyon doğru şekilde yapılmazsa ölçüm sonuçları özellikle frekans aralığının kenarlarında hatalı olabilir.
Frekans Aralığına Göre Doğru VNA Test Kablosunu Seçme
Bir VNA test kablosu seçerken test uygulamanızın frekans aralığını dikkate almak çok önemlidir. Doğru seçimi yapmanıza yardımcı olacak bazı adımlar şunlardır:
- Test Sıklığını Belirleyin: Ölçmeniz gereken sinyallerin frekans aralığını tanımlayın. Bu size kablo için gereken minimum frekans aralığı hakkında net bir fikir verecektir.
- Başvuru Gereksinimlerini Göz önünde bulundurun: 5G testi veya uydu iletişimi gibi yüksek performanslı bir uygulama üzerinde çalışıyorsanız daha geniş ve daha yüksek frekans aralığına sahip bir kabloya ihtiyacınız olabilir. Genel amaçlı testler için orta frekans aralığına sahip standart esnek bir kablo yeterli olabilir.
- Kablo Özelliklerini Değerlendirin: Frekans aralığına ek olarak zayıflama, geri dönüş kaybı ve faz kararlılığı gibi diğer kablo özelliklerine bakın. Bu faktörler aynı zamanda ölçüm doğruluğunu ve test sisteminin genel performansını da etkileyebilir.
Çözüm
VNA test kablolarının frekans aralığı, VNA ölçümlerinizin doğruluğunu ve güvenilirliğini doğrudan etkileyen kritik bir özelliktir. VNA Test Kablolarının tedarikçisi olarak, özel uygulamalarınız için doğru frekans aralığına sahip kablolar sağlamanın önemini anlıyoruz.
VNA test kabloları pazarındaysanız veya frekans aralığı ve bunun etkileri hakkında sorularınız varsa lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz, test ihtiyaçlarınız için en iyi kabloları seçmenize yardımcı olmaya ve satın alma sürecinde size rehberlik etmeye hazırdır.
