Koaksiyel ve dalga kılavuzu RF yükleri arasındaki farklar nelerdir?

Selam! RF yükleri tedarikçisi olarak, koaksiyel ve dalga kılavuzu RF yükleri arasındaki farklar hakkında tonlarca soru aldım. Bu yüzden, anlaşılması kolay bir şekilde sizin için her şeyi özetlemek için biraz zaman ayıracağımı düşündüm.

Öncelikle RF yüklerinin ne olduğundan bahsedelim. Basit bir ifadeyle RF yükleri, radyo frekansı (RF) sistemlerinde RF gücünü absorbe etmek için kullanılan bileşenlerdir. Bağlı oldukları sistemin empedansını taklit edecek şekilde tasarlanmışlardır, böylece yansımaya neden olmadan gücü dağıtabilirler.

Koaksiyel RF Yükleri

Koaksiyel RF yükleri oldukça yaygındır ve uzun süredir ortalıkta dolaşmaktadır. İletim ortamı olarak koaksiyel kablolar kullanırlar. Koaksiyel kablolar merkezi bir iletken, bir yalıtım katmanı, bir metalik koruma ve bir dış kılıftan oluşur.

Koaksiyel RF yüklerinin en büyük avantajlarından biri esneklikleridir. Kolayca bükülebilirler ve bir sistemdeki diğer bileşenlerin etrafından yönlendirilebilirler. Bu, onları alanın sınırlı olduğu veya düzende hızlı değişiklikler yapmanız gereken uygulamalar için mükemmel kılar. Örneğin, bir test tezgahı kurulumunda koaksiyel RF yüklerini gerektiği gibi kolayca taşıyabilir ve yeniden konumlandırabilirsiniz.

Bir diğer artısı ise geniş frekans aralığıdır. Koaksiyel RF yükleri, birkaç megahertz'den birkaç gigahertz'e kadar geniş bir frekans spektrumunda çalışabilir. Bu çok yönlülük, onları telekomünikasyon, radar sistemleri ve kablosuz ağlar dahil olmak üzere çeşitli uygulamalar için uygun hale getirir.

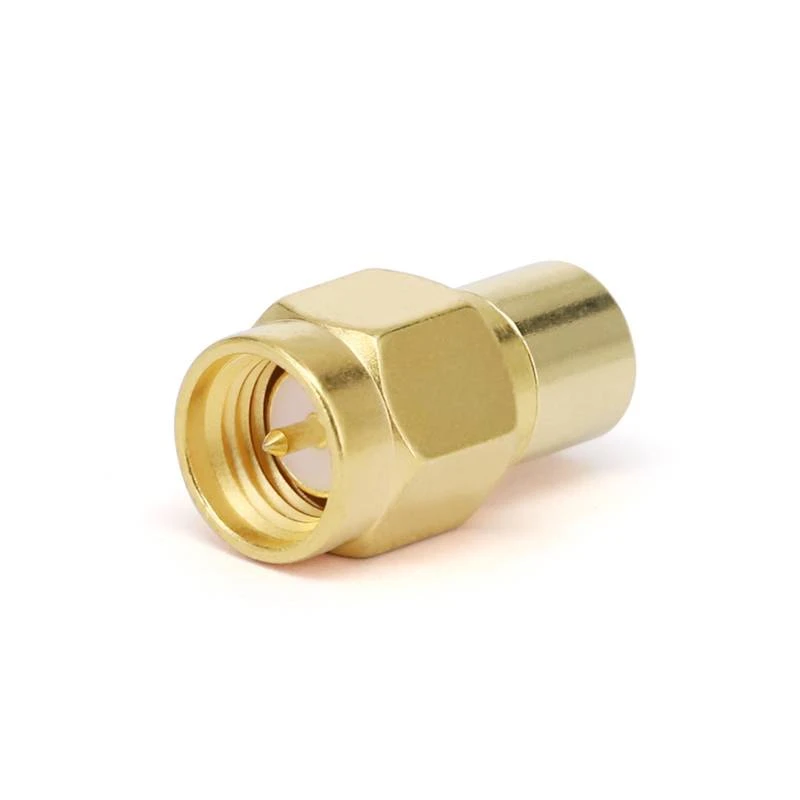

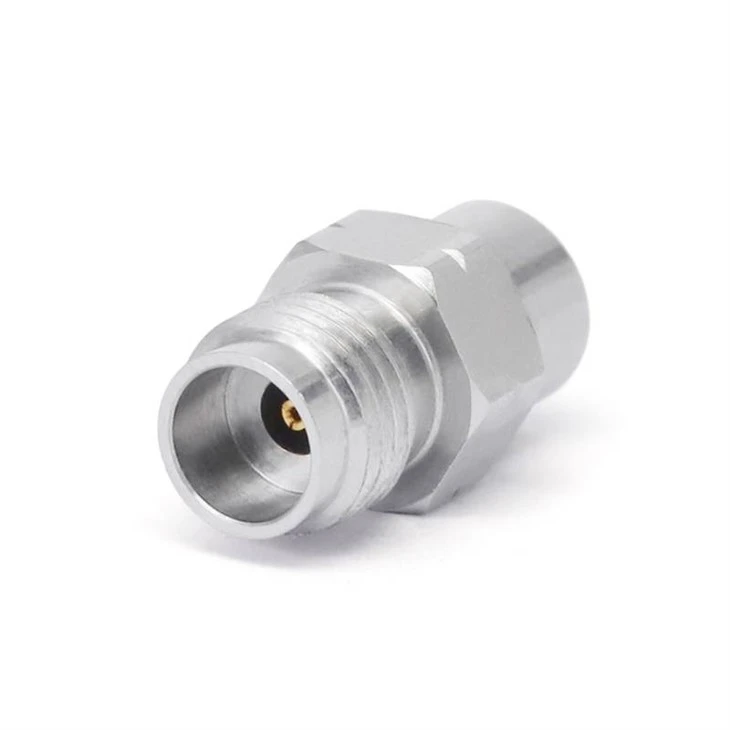

Tiplere gelince, koaksiyel RF yükleri için farklı konnektör seçenekleri mevcuttur. Popüler olanlardan bazıları 2,92 mm, 2,4 mm ve SMA konektörlerini içerir.2,92 mm RF Yükleri40 GHz'e kadar frekansları işleyebilen yüksek frekans performanslarıyla tanınırlar.2,4 mm RF Yükleri50 GHz’e kadar ulaşabilen frekans aralığıyla daha da yukarılara çıkabiliyor. VeSMA RF Yükleridaha çok düşük frekanslı uygulamalarda, genellikle 18 GHz'e kadar kullanılır.

Ancak koaksiyel RF yüklerinin de bazı sınırlamaları vardır. Dalga kılavuzu RF yükleriyle karşılaştırıldığında nispeten daha düşük güç taşıma kapasitesine sahiptirler. Bu, büyük miktarda RF gücü dağıtmanız gerekiyorsa koaksiyel RF yüklerinin en iyi seçim olmayabileceği anlamına gelir. Ayrıca frekans arttıkça koaksiyel kablolardaki kayıplar daha önemli hale gelebilir ve bu da yükün genel performansını etkileyebilir.

Dalga Kılavuzu RF Yükleri

Dalga kılavuzu RF yükleri ise iletim ortamı olarak dalga kılavuzlarını kullanır. Dalga kılavuzları, elektromanyetik dalgaları yönlendiren içi boş metal tüplerdir. Genellikle pirinç, bakır veya alüminyum gibi malzemelerden yapılırlar.

Dalga kılavuzu RF yüklerinin ana avantajlarından biri, yüksek güç işleme kapasiteleridir. Dalga kılavuzları, koaksiyel kablolara kıyasla çok daha büyük miktarlarda RF gücünü işleyebilir. Bu onları yüksek güçlü radar sistemleri ve parçacık hızlandırıcılar gibi yüksek güçlü uygulamalar için ideal kılar.

Dalga kılavuzu RF yükleri de yüksek frekanslarda daha düşük kayıplara sahiptir. Elektromanyetik dalgalar içi boş dalga kılavuzu içinde sınırlı olduğundan, daha az radyasyon kaybı olur ve çevredeki ortamla daha az etkileşim olur. Bu, koaksiyel RF yüklerine kıyasla yüksek frekanslarda daha iyi performansla sonuçlanır.

Ancak dalga kılavuzu RF yüklerinin dezavantajları da vardır. Koaksiyel RF yüklerine göre daha az esnektirler. Dalga kılavuzları sert yapılardır ve onları diğer bileşenlerin etrafından bükmek veya yönlendirmek zordur. Bu, özellikle dar alanlarda dalga kılavuzu RF yüklerinin kurulumunu ve entegrasyonunu daha zorlu hale getirebilir.

Diğer bir sınırlama ise dar frekans aralığıdır. Dalga kılavuzları belirli bir frekans bandında çalışacak şekilde tasarlanmıştır ve bu bandın dışında performansları önemli ölçüde düşebilir. Bu, özel frekans gereksinimleriniz için uygun dalga kılavuzu boyutunu ve tipini dikkatli bir şekilde seçmeniz gerektiği anlamına gelir.

Karşılaştırma Tablosu

Koaksiyel ve dalga kılavuzu RF yükleri arasındaki farkları bir tabloda özetleyelim:

Uygulamalar

Koaksiyel ve dalga kılavuzu RF yükleri arasındaki seçim büyük ölçüde spesifik uygulamaya bağlıdır. Laboratuvar testleri ve küçük ölçekli kablosuz sistemler gibi esnekliğin ve geniş frekans aralığının önemli olduğu uygulamalar için koaksiyel RF yükleri genellikle tercih edilen seçimdir.

Öte yandan, büyük ölçekli radar sistemleri ve uydu haberleşmesi gibi yüksek güçlü ve yüksek frekanslı uygulamalar için dalga kılavuzu RF yükleri daha uygundur.

Hangisini Seçmelisiniz?

Hangi tür RF yükünü kullanacağınıza karar verirken özel gereksinimlerinizi göz önünde bulundurmanız gerekir. Dağıtmanız gereken güç miktarını, sisteminizin frekans aralığını, kullanılabilir alanı ve bütçenizi düşünün.

Sınırlı güç gereksinimleri olan ve esneklik gerektiren bir proje üzerinde çalışıyorsanız koaksiyel RF yükleri harika bir seçenektir. İhtiyaçlarınızı karşılamak için çeşitli konnektör tipleri ve frekans aralıkları arasından seçim yapabilirsiniz. Bizim göz atın2,92 mm RF Yükleri,2,4 mm RF Yükleri, VeSMA RF YükleriFarklı frekans seçenekleri için.

Yüksek güçlü ve yüksek frekanslı uygulamalarla uğraşıyorsanız dalga kılavuzu RF yükleri doğru yol olabilir. Ancak kurulumun zorluklarına ve doğru dalga kılavuzu boyutunu dikkatlice seçme ihtiyacına hazırlıklı olun.

RF Yük İhtiyaçlarınız İçin Bize Ulaşın

Doğru RF yükünü seçmenin zor bir karar olabileceğini biliyoruz. Bu yüzden uzman ekibimiz yardıma hazır. Projeniz için hangi RF yükünün en iyi olduğu konusunda hâlâ emin değilseniz veya özel teknik sorularınız varsa, size sadece bir mesaj uzaktayız. İhtiyaç halinde size ayrıntılı ürün bilgileri, teknik destek ve hatta özel çözümler sağlayabiliriz. Bu nedenle, tüm RF yük tedarik ihtiyaçlarınız için bizimle iletişime geçmekten çekinmeyin. Uygulamanız için mükemmel RF yük çözümünü bulmak için birlikte çalışalım.
