Monolitik ve hibrit RF sirkülatörleri arasındaki farklar nelerdir?

Radyo frekansı (RF) teknolojisi alanında, sirkülatörler RF sinyallerinin akışını yönetmede çok önemli bir rol oynar. Sinyallerin portlar etrafında belirli bir yönde hareket etmesine izin veren, karşılıklı olmayan pasif cihazlardır. RF sirkülatörlerinin iki yaygın türü monolitik ve hibrit sirkülatörlerdir. Bir RF sirkülatör tedarikçisi olarak, bu iki türün benzersiz özelliklerine ve uygulamalarına ilk elden tanık oldum ve bu blogda aralarındaki farkları ele alacağım.

1. Yapısal Tasarım

Monolitik RF Sirkülatörleri

Monolitik RF sirkülatörleri tek, entegre bir ünite olarak üretilmiştir. Ferrit malzeme, mikroşerit veya şerit hatlı devreler ve manyetik yapılar gibi çekirdek bileşenler tek bir alt tabaka üzerinde üretilir. Bu tek parçalı yapı birçok avantaj sunar. Öncelikle yüksek düzeyde mekanik stabilite sağlar. Tüm bileşenler tek bir yapının parçası olduğundan, harici titreşimler veya şoklar nedeniyle yanlış hizalama veya mekanik arıza riski daha azdır.

İkinci olarak, monolitik sirkülatörlerin kompakt tasarımı, onları alanın önemli olduğu uygulamalar için ideal kılar. Örneğin, el radyoları veya minyatür radar sistemleri gibi küçük form faktörlü iletişim cihazlarında monolitik sirkülatör, sınırlı kullanılabilir alana kolayca entegre edilebilir.

Hibrit RF Sirkülatörleri

Hibrit RF sirkülatörleri ise birden fazla ayrı bileşenin birleştirilmesiyle oluşturulmuştur. Bu bileşenler ayrı ferrit elemanları, konektörleri ve baskılı devre kartlarını içerebilir. Hibrit sirkülatörlerin modüler yapısı tasarımda daha fazla esneklik sağlar. Mühendisler, uygulamanın özel gereksinimlerine göre farklı türde ferrit malzemeleri, konektörleri ve devre konfigürasyonlarını seçebilirler.

Ancak bu modülerliğin bazı dezavantajları da vardır. Çoklu bileşenlerin dikkatli bir şekilde monte edilmesi gerekir, bu da yanlış hizalama riskini artırır. Montaj işlemi sırasında küçük bir yanlış hizalama, ekleme kaybının artması veya izolasyonun azalması gibi sirkülatörün performansını önemli ölçüde düşürebilir.

2. Performans Özellikleri

Ekleme Kaybı

Ekleme kaybı RF sirkülatörleri için kritik bir performans parametresidir çünkü sinyal sirkülatörden geçerken kaybolan sinyal gücü miktarını temsil eder. Monolitik sirkülatörler genellikle hibrit sirkülatörlere kıyasla daha düşük ekleme kaybına sahiptir. Monolitik sirkülatörlerin entegre tasarımı, sinyal yolundaki arayüzlerin ve süreksizliklerin sayısını azaltarak daha az sinyal zayıflamasına neden olur.

Yüksek güçlü RF vericileri gibi sinyal gücünün çok önemli olduğu uygulamalarda, monolitik sirkülatörlerin daha düşük ekleme kaybı, iletilen sinyalin bütünlüğünün korunmasına yardımcı olabilir. Örneğin, bir uydu iletişim sisteminde monolitik bir sirkülatör, vericiden gelen yüksek güçlü RF sinyalinin antene minimum kayıpla ulaşmasını sağlayabilir.

Hibrit sirkülatörler, ayrı bileşen yapılarından dolayı daha yüksek ekleme kaybına sahip olabilir. Farklı bileşenler arasındaki arayüzler yansımalara ve sinyal saçılımına neden olarak ek güç kaybına neden olabilir. Ancak dikkatli tasarım ve yüksek kaliteli bileşen seçimiyle hibrit sirkülatörlerin ekleme kaybı birçok uygulama için kabul edilebilir bir düzeye indirilebilir.

İzolasyon

Yalıtım, sirkülatörün sinyallerin bitişik olmayan bağlantı noktaları arasında sızmasını önleme yeteneğini ölçen bir diğer önemli performans ölçütüdür. Monolitik sirkülatörler genellikle iyi izolasyon performansı sunar. Entegre yapı, manyetik alanların kontrol altına alınmasına ve bağlantı noktaları arasındaki bağlantının azaltılmasına yardımcı olur.

Bir iletişim sisteminde, farklı sinyal yolları arasındaki girişimi önlemek için yüksek izolasyon şarttır. Örneğin, bir alıcı-verici sisteminde sirkülatörün kendi kendine müdahaleyi önlemek için vericiyi alıcıdan izole etmesi gerekir. Monolitik sirkülatörler, alıcı-vericinin düzgün çalışmasını sağlayarak bu izolasyonu etkili bir şekilde sağlayabilir.

Hibrit sirkülatörler de yüksek izolasyon sağlayabilir ancak daha dikkatli tasarım ve ayarlama gerektirir. Bağlantı noktaları arasındaki bağlantıyı en aza indirmek için ayrı bileşenlerin düzenlenmesi ve optimize edilmesi gerekir. Bazı durumlarda hibrit sirkülatörlerin izolasyon performansını artırmak için ek koruma veya filtreleme bileşenleri gerekebilir.

Frekans Tepkisi

Monolitik sirkülatörler genellikle hibrit sirkülatörlerle karşılaştırıldığında daha sınırlı bir frekans tepkisine sahiptir. Monolitik sirkülatörlerin entegre tasarımı, üretim süreci sırasında belirli bir frekans aralığı için optimize edilmiştir. Bir kez üretildikten sonra monolitik bir sirkülatörün frekans tepkisini değiştirmek zor olabilir.

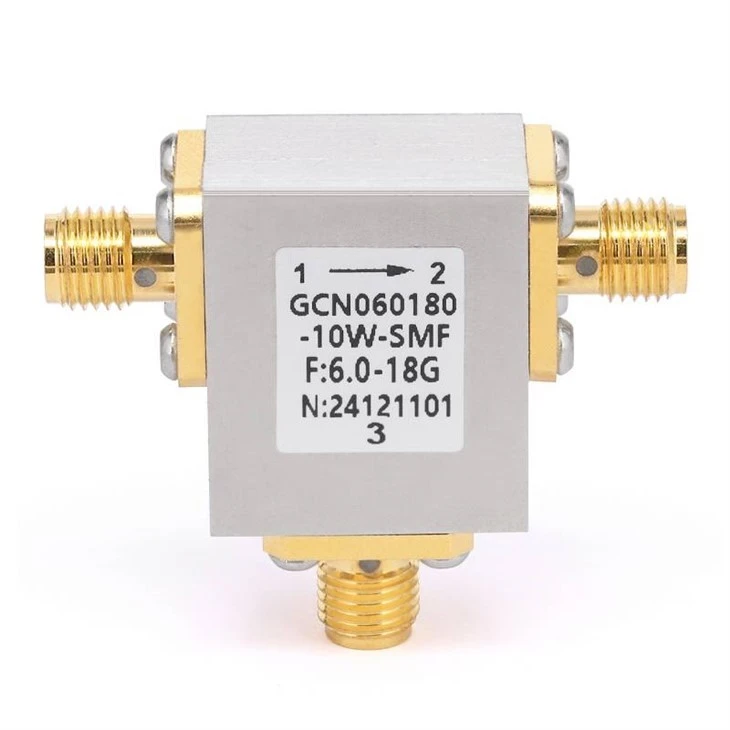

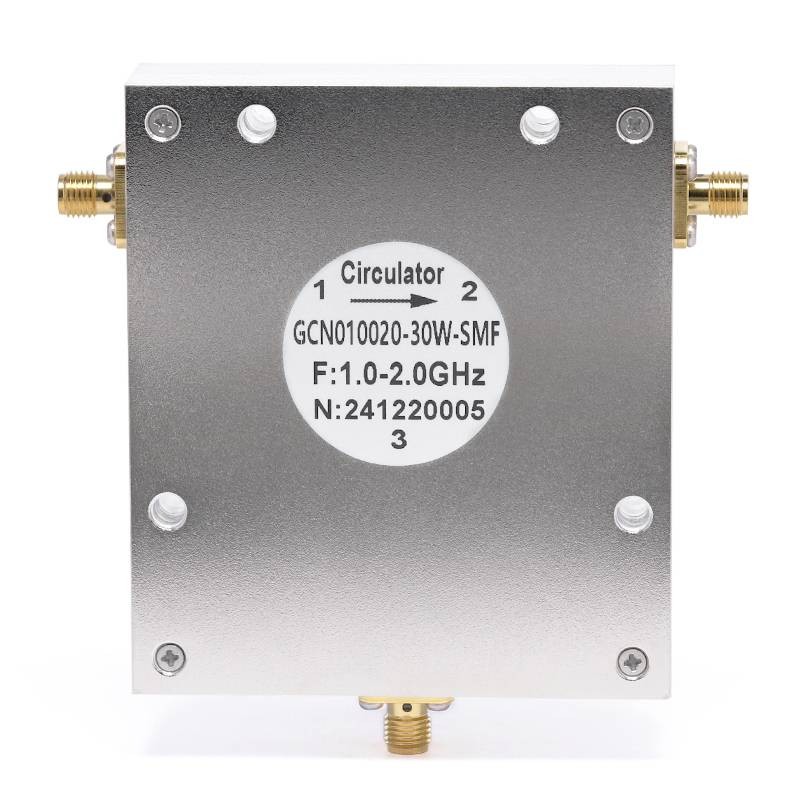

Hibrit sirkülatörler, modüler tasarımlarıyla frekans tepkisinde daha fazla esneklik sunar. Mühendisler daha geniş bir frekans aralığı elde etmek için farklı ferrit malzemeleri ve devre konfigürasyonlarını seçebilirler. Örneğin, bir uygulamanın geniş bir frekans bandında çalışmasını gerektiren bir sirkülatörün olması durumunda, bu gereksinimi karşılayacak bir hibrit sirkülatör tasarlanabilir. Farklı frekans aralıklarına sahip çeşitli sirkülatörler sunuyoruz:26,5 GHz RF Koaksiyel Sirkülatörler,40GHz RF Koaksiyel Sirkülatörler, Ve18GHz RF Koaksiyel Sirkülatörler.

3. Maliyet ve Üretim Konuları

Maliyet

Monolitik sirkülatörlerin üretimi genellikle hibrit sirkülatörlere göre daha pahalıdır. Monolitik sirkülatörlerin üretim süreci, fotolitografi ve ince film biriktirme gibi ileri yarı iletken üretim tekniklerini içerir. Bu işlemler, üretim maliyetini artıran özel ekipman ve temiz oda ortamları gerektirir.

Ayrı bileşenlerden oluşan hibrit sirkülatörler daha uygun maliyetli olabilir. Bileşenler farklı tedarikçilerden temin edilebilir ve montaj süreci nispeten basittir. Bu, hibrit sirkülatörleri maliyete duyarlı uygulamalar için daha çekici bir seçenek haline getirir.

Üretim Karmaşıklığı

Monolitik sirkülatörlerin üretimi karmaşık ve oldukça uzmanlaşmış bir süreçtir. Sirkülatörlerin tutarlı performansını sağlamak için üretim parametrelerinin hassas kontrolünü gerektirir. Üretim sürecindeki herhangi bir sapma, monolitik sirkülatörlerin performansında önemli değişikliklere yol açabilir.

Hibrit sirkülatörler dikkatli montaj gerektirmelerine rağmen nispeten daha düşük üretim karmaşıklığına sahiptir. Montaj işlemi sırasında ayrı bileşenler kolayca test edilebilir ve gerekirse değiştirilebilir. Bu, üretim sürecinde daha fazla esneklik sağlar ve üretim süresini azaltabilir.

4. Başvurular

Monolitik RF Sirkülatörleri

Monolitik RF sirkülatörleri yüksek performansın, kompakt boyutun ve güvenilirliğin gerekli olduğu uygulamalarda yaygın olarak kullanılır. Radar sistemleri ve iletişim uyduları gibi askeri ve havacılık uygulamalarında mükemmel performansı ve yüksek güvenilirliği nedeniyle monolitik sirkülatörler tercih edilmektedir. Monolitik sirkülatörlerin kompakt boyutu aynı zamanda onları taşınabilir iletişim cihazlarında ve minyatür RF sistemlerinde kullanıma uygun hale getirir.

Hibrit RF Sirkülatörleri

Hibrit RF sirkülatörleri, hücresel baz istasyonları ve Wi - Fi yönlendiricileri gibi ticari iletişim sistemlerinde geniş uygulama alanları bulur. Tasarımdaki maliyet etkinliği ve esneklik, onları bu uygulamalar için popüler bir seçim haline getiriyor. Ayrıca frekans gereksinimlerinin değişebileceği araştırma ve geliştirme projelerinde hibrit sirkülatörler, yeni gereksinimleri karşılayacak şekilde kolaylıkla değiştirilebilmektedir.

Çözüm

Özetle monolitik ve hibrit RF sirkülatörleri yapısal tasarım, performans özellikleri, maliyet ve uygulamalar açısından belirgin farklılıklara sahiptir. Monolitik sirkülatörler yüksek performans, kompakt boyut ve yüksek güvenilirlik sunar ancak daha yüksek maliyet ve sınırlı frekans esnekliğiyle birlikte gelir. Öte yandan hibrit sirkülatörler, potansiyel olarak daha düşük performans ve daha yüksek montaj karmaşıklığı pahasına daha fazla tasarım esnekliği, maliyet etkinliği ve daha geniş frekans tepkisi sağlar.

RF sirkülatör tedarikçisi olarak müşterilerimizin farklı ihtiyaçlarını anlıyoruz. İster kritik bir uygulama için yüksek performanslı bir monolitik sirkülatöre ister ticari bir proje için uygun maliyetli bir hibrit sirkülatöre ihtiyacınız olsun, size doğru çözümü sunabiliriz. RF sirkülatörlerimizle ilgileniyorsanız veya projeniz için özel gereksinimleriniz varsa, ayrıntılı bir tartışma ve satın alma görüşmesi için lütfen bizimle iletişime geçmekten çekinmeyin.

Referanslar

• Pozar, DM (2011). Mikrodalga Mühendisliği (4. baskı). Wiley.
• Collin, RE (2001). Mikrodalga Mühendisliğinin Temelleri (2. baskı). Wiley.
• Bahl, IJ ve Bhartia, P. (1988). Mikrodalga Katı Hal Devre Tasarımı. Wiley.
