Koaksiyel Konnektörlerin elektriksel özellikleri nelerdir?

Yaygın olarak koaksiyel konektörler olarak adlandırılan koaksiyel konektörler, modern elektrik ve elektronik sistemlerin temel bileşenleridir. Koaksiyel konektörlerin önde gelen tedarikçisi olarak, bu konektörlerin çeşitli uygulamalarda verimli sinyal iletimi sağlamada oynadığı kritik role ilk elden tanık oldum. Bu blog yazısında koaksiyel konnektörlerin elektriksel özelliklerine değineceğim, bu özelliklerin performansı nasıl etkilediğini ve farklı senaryolarda neden önemli olduklarını keşfedeceğim.

Empedans

Koaksiyel konnektörlerin en önemli elektriksel özelliklerinden biri empedanstır. Ohm (Ω) cinsinden ölçülen empedans, bir devredeki alternatif akımın (AC) akışına karşı direnci temsil eder. Koaksiyel konektörler bağlamında empedans uyumu, sinyal yansımalarını en aza indirmek ve güç aktarımını en üst düzeye çıkarmak için gereklidir.

Çoğu koaksiyel konnektör, 50 Ω veya 75 Ω karakteristik empedansa sahip olacak şekilde tasarlanmıştır. Bu iki değer arasındaki seçim spesifik uygulamaya bağlıdır. Örneğin, 50 Ω konektörler radyo frekansı (RF) ve telekomünikasyon, radar sistemleri ve kablosuz ağlar gibi mikrodalga uygulamalarında yaygın olarak kullanılır. Bunun nedeni, 50 Ω'un güç işleme kapasitesi ile sinyal zayıflaması arasında iyi bir uzlaşma sağlamasıdır. Öte yandan, 75 Ω konektörler genellikle kablolu televizyon (CATV), uydu TV ve yüksek çözünürlüklü multimedya arayüzü (HDMI) sistemleri de dahil olmak üzere, düşük sinyal kaybının öncelikli sorun olduğu video ve ses uygulamalarında kullanılır.

Koaksiyel konnektörün empedansı bağlı kablo ve ekipmanla uygun şekilde eşleşmediğinde sinyal yansımaları meydana gelir. Bu yansımalar duran dalgalara neden olabilir, bu da sinyal kalitesinin düşmesine, gürültünün artmasına ve güç aktarım verimliliğinin azalmasına neden olur. Bu nedenle, optimum performansın sağlanması amacıyla spesifik uygulama için doğru empedansa sahip koaksiyel konnektörlerin seçilmesi önemlidir.

Ekleme Kaybı

Ekleme kaybı, koaksiyel konektörlerin bir diğer önemli elektriksel özelliğidir. Bir sinyal bir konnektörden geçtiğinde kaybolan sinyal gücü miktarını ölçer. Ekleme kaybı tipik olarak desibel (dB) cinsinden ifade edilir ve konektör tasarımı, kullanılan malzemelerin kalitesi ve sinyalin frekansı gibi çeşitli faktörlerden etkilenir.

Düşük frekanslarda ekleme kaybı esas olarak konnektörün iletkenlerinin direncinden kaynaklanmaktadır. Frekans arttıkça dielektrik kayıplar ve radyasyon kayıpları gibi diğer faktörler daha önemli hale gelir. Yüksek kaliteli koaksiyel konektörler, ekleme kaybını en aza indirecek şekilde tasarlanmış olup, sinyal gücünün mümkün olduğu kadar fazlasının kaynaktan yüke iletilmesini sağlar.

Koaksiyel konnektörün ekleme kaybı fiziksel yapısından etkilenebilir. Örneğin, iç ve dış iletkenler arasında teması zayıf olan veya dielektrik malzemede hava boşlukları bulunan konektörler daha yüksek ekleme kayıplarına sahip olabilir. Ek olarak iletkenlerin yüzey kalitesi de ekleme kaybını etkileyebilir. Pürüzsüz, temiz iletken yüzeylere sahip konektörler, pürüzlü veya oksitlenmiş yüzeylere kıyasla genellikle daha düşük ekleme kayıplarına sahiptir.

İade Kaybı

Dönüş kaybı empedans uyumuyla yakından ilişkilidir ve bir konnektörden geri yansıyan sinyal gücü miktarının bir ölçüsüdür. Ayrıca desibel (dB) cinsinden de ifade edilir ve yansıyan gücün gelen güce oranı olarak hesaplanır. Yüksek bir geri dönüş kaybı değeri, iyi bir empedans eşleşmesini ve düşük sinyal yansımalarını gösterir.

Geri dönüş kaybı önemli bir parametredir çünkü sinyal yansımaları girişime neden olabilir ve sistemin genel performansını düşürebilir. RF ve mikrodalga uygulamalarında yüksek geri dönüş kaybı, iletilen sinyalin bütünlüğünün korunması açısından çok önemlidir. Örneğin, bir kablosuz iletişim sisteminde, koaksiyel konektörlerdeki zayıf geri dönüş kaybı, sinyal gücünün azalmasına, bit hata oranlarının artmasına ve menzilin azalmasına neden olabilir.

Yüksek geri dönüş kaybı elde etmek için koaksiyel konnektörlerin hassasiyetle tasarlanıp üretilmesi gerekir. Bu, iç ve dış iletkenlerin uygun şekilde hizalanmasını, yüksek kaliteli dielektrik malzemelerin kullanılmasını ve üretim süreci sırasında sıkı toleransların korunmasını içerir.

Kapasite

Kapasitans, bir koaksiyel konektörün elektrik enerjisini bir elektrik alanında depolama yeteneğidir. Pikofarad (pF) cinsinden ölçülür ve konektörün fiziksel boyutlarına, yalıtım malzemesinin dielektrik sabitine ve iç ve dış iletkenler arasındaki mesafeye göre belirlenir.

Koaksiyel konnektörde kapasitans, sinyal yayılma hızını ve frekans tepkisini etkileyebilir. Daha yüksek bir kapasitans değeri, daha yavaş sinyal yayılma hızına ve konektörün yüksek frekans performansının düşmesine neden olabilir. Bu nedenle koaksiyel konektörler, hızlı ve doğru sinyal iletimini sağlamak için düşük ve kararlı kapasitans değerlerine sahip olacak şekilde tasarlanmıştır.

Dielektrik malzeme seçimi koaksiyel konnektörün kapasitansını önemli ölçüde etkileyebilir. Örneğin, hava veya PTFE (politetrafloroetilen) gibi düşük dielektrik sabiti olan malzemeler kullanan konektörler, yüksek dielektrik sabiti olan malzemeler kullananlara kıyasla genellikle daha düşük kapasitans değerlerine sahiptir.

İndüktans

Endüktans, içinden akan akımdaki değişikliklere karşı çıkan bir koaksiyel konektörün özelliğidir. Nanohenri (nH) cinsinden ölçülür ve konektörün iletkenlerindeki akımın ürettiği manyetik alanla ilgilidir.

Kapasitansa benzer şekilde, endüktans da sinyal yayılma hızını ve koaksiyel konnektörün frekans tepkisini etkileyebilir. Yüksek endüktans değerleri sinyal bozulmasına ve yüksek frekans performansının düşmesine neden olabilir. Koaksiyel konektörler, uygun iletken geometrileri ve malzemeleri kullanılarak endüktansı en aza indirecek şekilde tasarlanmıştır.

Örneğin, bir koaksiyel konektörün iç ve dış iletkenleri, iki iletkendeki akımlar tarafından üretilen manyetik alanların birbirini bir dereceye kadar iptal ederek konektörün genel endüktansını azaltacak şekilde düzenlenir.

Dielektrik Dayanım Gerilimi

Arıza voltajı olarak da bilinen dielektrik dayanım voltajı, bir koaksiyel konektörün elektriksel bozulma yaşamadan dayanabileceği maksimum voltajdır. Konektörün iç ve dış iletkenleri arasındaki dielektrik malzeme iki iletkeni yalıtamadığında, akımın dielektrik boyunca akmasına izin verdiğinde elektriksel bozulma meydana gelir.

Bu özellik, yüksek voltaj sinyallerinin mevcut olduğu uygulamalarda çok önemlidir. Örneğin bazı RF güç amplifikatörlerinde ve yüksek gerilim test ekipmanlarında koaksiyel konnektörlerin yüksek gerilimlere bozulmadan dayanabilmesi gerekir. Bir koaksiyel konektörün dielektrik dayanım voltajı, kullanılan dielektrik malzemenin türüne, dielektrik katmanın kalınlığına ve konektörün fiziksel yapısına bağlıdır.

Ekranlama Etkinliği

Koruma etkinliği, bir koaksiyel konektörün elektromanyetik parazitin (EMI) konektöre girmesini veya çıkmasını ne kadar iyi önleyebildiğinin bir ölçüsüdür. Modern elektronik sistemlerde EMI, sinyal girişimi, veri bozulması ve ekipman arızası gibi önemli sorunlara neden olabilir.

Koaksiyel konnektörler, iç iletkeni harici EMI'den korumak için kalkan görevi gören bir dış iletkenle tasarlanmıştır. Bir koaksiyel konektörün ekranlama etkinliği tipik olarak desibel (dB) cinsinden ifade edilir ve dış iletkenin malzemesinden, kalınlığından ve yapısından etkilenir.

Yüksek kaliteli koaksiyel konektörler, dış iletkenin etkili koruma sağlaması için bakır veya alüminyum gibi yüksek elektrik iletkenliğine sahip malzemeler kullanır. Ek olarak, dış iletken ile kablo ekranı arasındaki bağlantıyı da içeren konektörün tasarımı da ekranlama etkinliğini etkileyebilir.

Elektriksel Özelliklere Göre Koaksiyel Konnektör Uygulamaları

Koaksiyel konnektörlerin elektriksel özellikleri, onların farklı uygulamalara uygunluğunu belirler. Örneğin, yüksek hızlı veri iletiminin ve düşük sinyal kaybının önemli olduğu telekomünikasyonda, düşük ekleme kaybı, yüksek geri dönüş kaybı ve uygun empedans uyumuna sahip konnektörler gereklidir. Güvenilirliğin ve düşük parazitin gerekli olduğu tıp alanında, iyi koruma etkinliğine ve yüksek dielektrik dayanım gerilimine sahip koaksiyel konektörler tercih edilir.

Havacılık ve savunma endüstrilerinde koaksiyel konnektörlerin yüksek sıcaklıklar, yüksek basınçlar ve yüksek titreşim seviyeleri gibi zorlu ortamlarda çalışabilmesi gerekir. Bu nedenle aşırı koşullar altında kararlı elektriksel özelliklere sahip konektörler gereklidir.

İlgili Ürünler

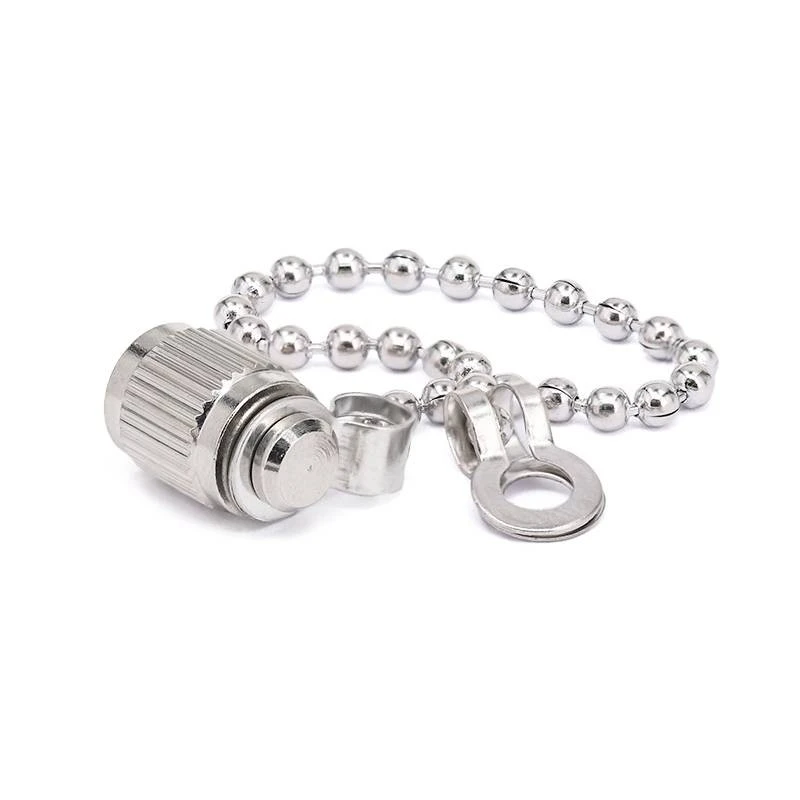

Koaksiyel konnektör tedarikçisi olarak, koaksiyel sistemlerinizin performansını ve işlevselliğini artırabilecek bir dizi ilgili ürün de sunuyoruz. Örneğin,Cam Boncukkoaksiyel konektörlerin yalıtımını ve mekanik stabilitesini geliştirmek için kullanılabilir. BizimSahada Değiştirilebilir Konnektörlersahada esneklik ve kurulum kolaylığı sağlarken,Konektör Toz Kapaklarıkonnektörlerin toz, kir ve nemden korunmasına yardımcı olarak uzun vadeli güvenilirlik sağlar.

Çözüm

Sonuç olarak, koaksiyel konnektörlerin empedans, ekleme kaybı, geri dönüş kaybı, kapasitans, endüktans, dielektrik dayanım gerilimi ve koruma etkinliği gibi elektriksel özellikleri, elektrik ve elektronik sistemlerin performansının belirlenmesinde hayati bir rol oynamaktadır. Bir tedarikçi olarak bu özelliklerin önemini anlıyoruz ve müşterilerimizin farklı ihtiyaçlarını karşılayan yüksek kaliteli koaksiyel konnektörler sağlamaya kendimizi adadık.

Koaksiyel konektörler veya ilgili ürünler pazarında iseniz, özel gereksinimleriniz hakkında ayrıntılı bir tartışma için sizi bizimle iletişime geçmeye davet ediyoruz. Uzmanlardan oluşan ekibimiz, optimum performans ve güvenilirliği sağlamak amacıyla uygulamanız için doğru konnektörleri seçmenize yardımcı olmaya hazırdır.

Referanslar

• Andrew Systems tarafından yazılan "Koaksiyel Kablo ve Konektörler El Kitabı"
• "RF ve Mikrodalga Mühendisliği" Pozar, David M.
• Henry W. Ott'un "Elektromanyetik Uyumluluk Mühendisliği"
