Alan değiştirilebilir konektörler
RF alanı değiştirilebilir koaksiyel konektörler, RF sistemlerinin önemli bileşenleridir .} Özellikle yerinde kurulum ve değiştirme için tasarlanmıştır . Lehimleme gerekmez; Sert koşullarda bile . bakım işlemini basitleştiren vidalarla sabitlenebilirler, bu konektörler sinyal bütünlüğünü dikkate değer ölçüde koruyabilir .
Açıklama
Ürün Giriş
RF alanı değiştirilebilir koaksiyel konektörler, RF sistemlerinin önemli bileşenleridir .} Özellikle yerinde kurulum ve değiştirme için tasarlanmıştır . Lehimleme gerekmez; Bakım işlemini basitleştiren vidalarla sabitlenebilirler . sert koşullarda bile, bu konektörler RF devrelerinde . {.}} .} .}, RF sinyallerinin düşük sinyal kaybı {{{.} 'ı, düşük sinyal kaybı ile {{{ Kullanma kolay, kurulumun karmaşıklığını azaltır .
Genel olarak, RF alanı değiştirilebilir koaksiyel konektörler, sistemin esnekliğini ve güvenilirliğini arttırır ve uzun süreli bakım maliyetlerini azaltır . Konektör bağlantı noktası türleri, SMA, 2. 92mm, 2 .}}}}} 4mm, 1,85mm, 1.0mm, dc'den 110 mm.
Ürün Vücut Stili

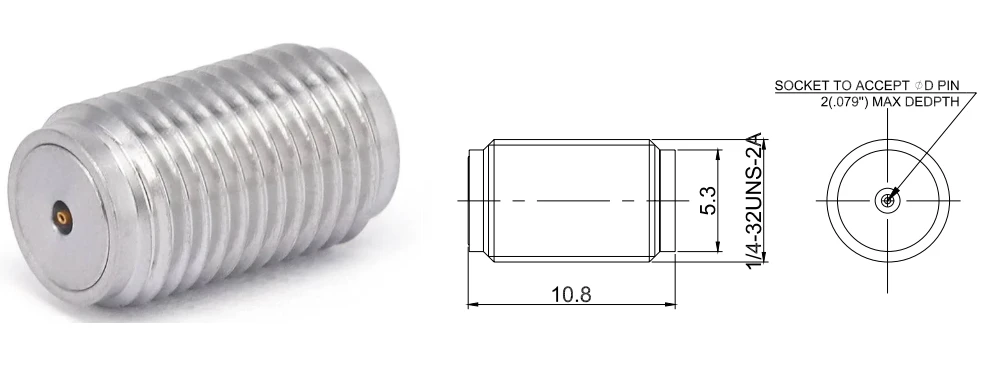

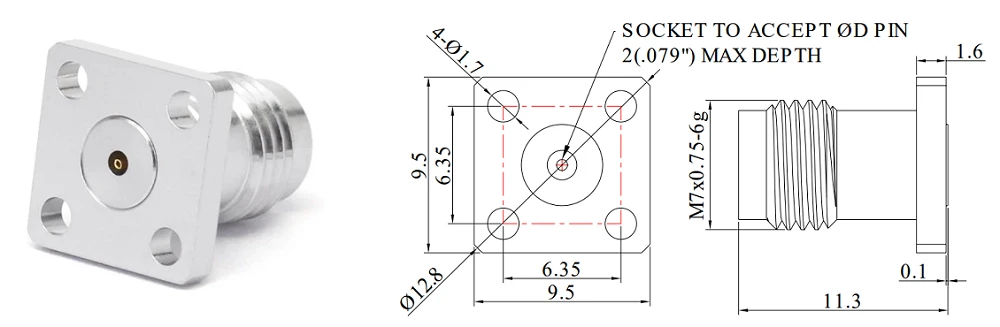

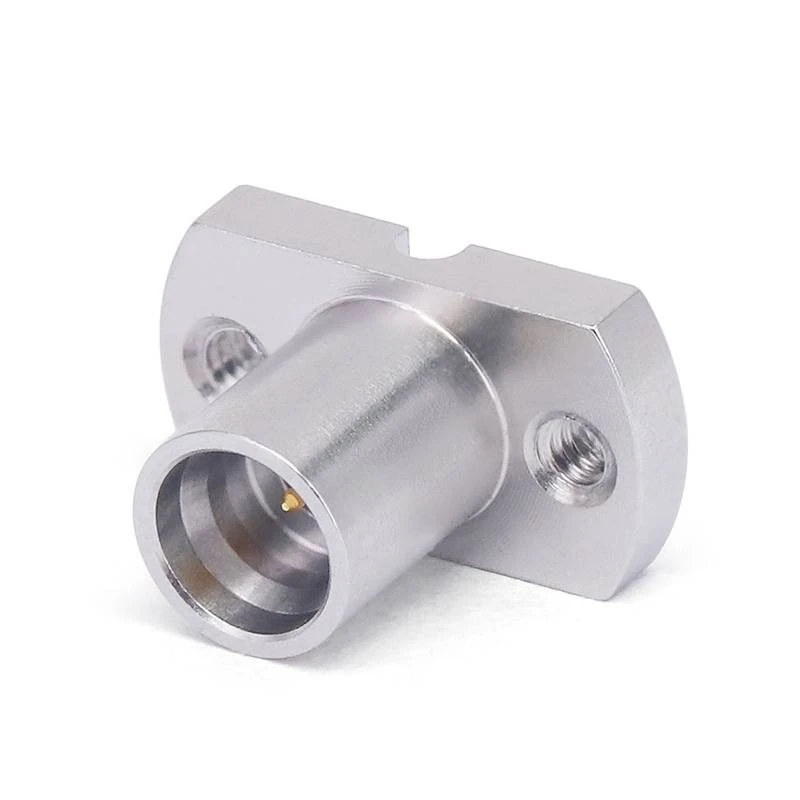

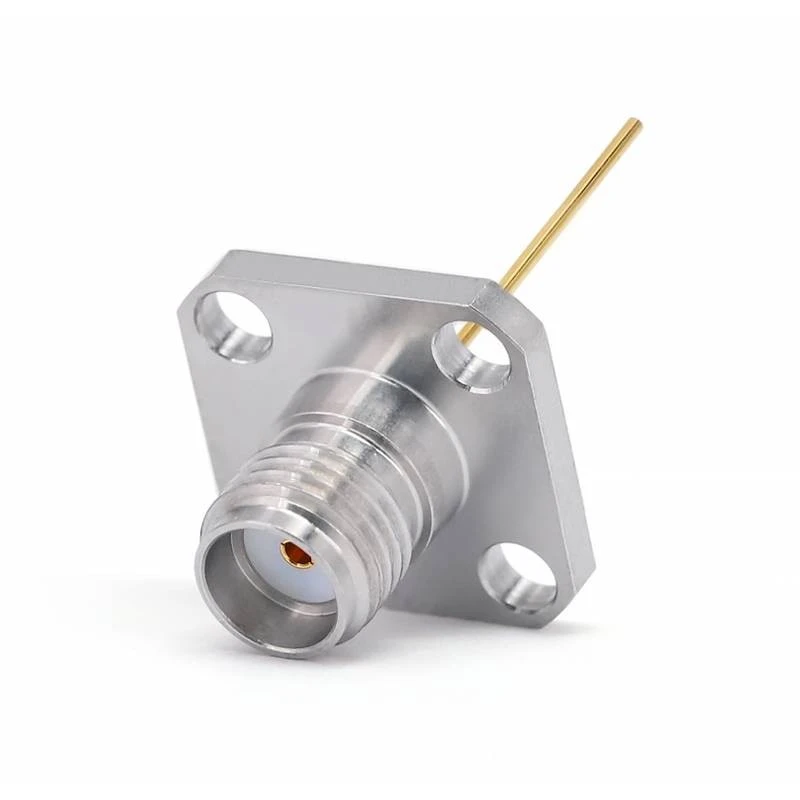

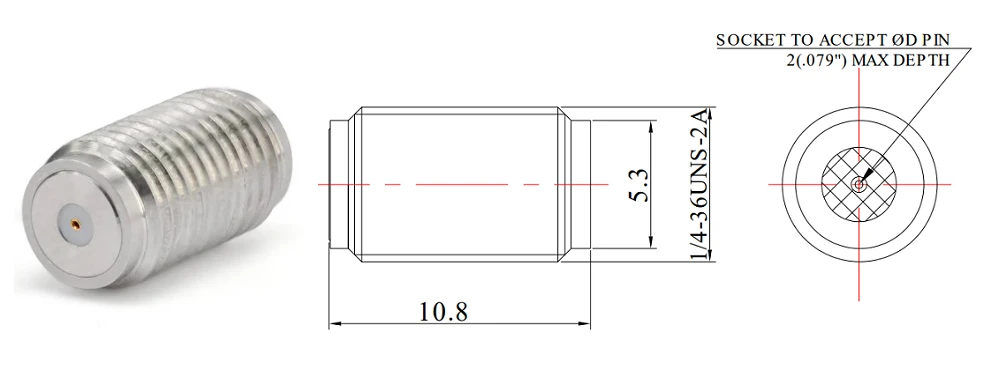

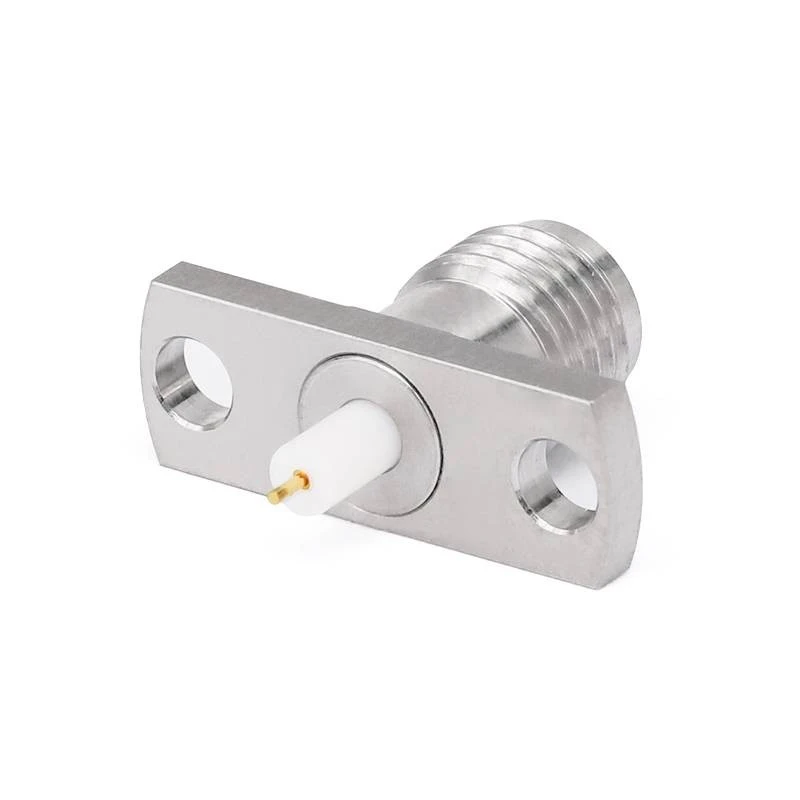

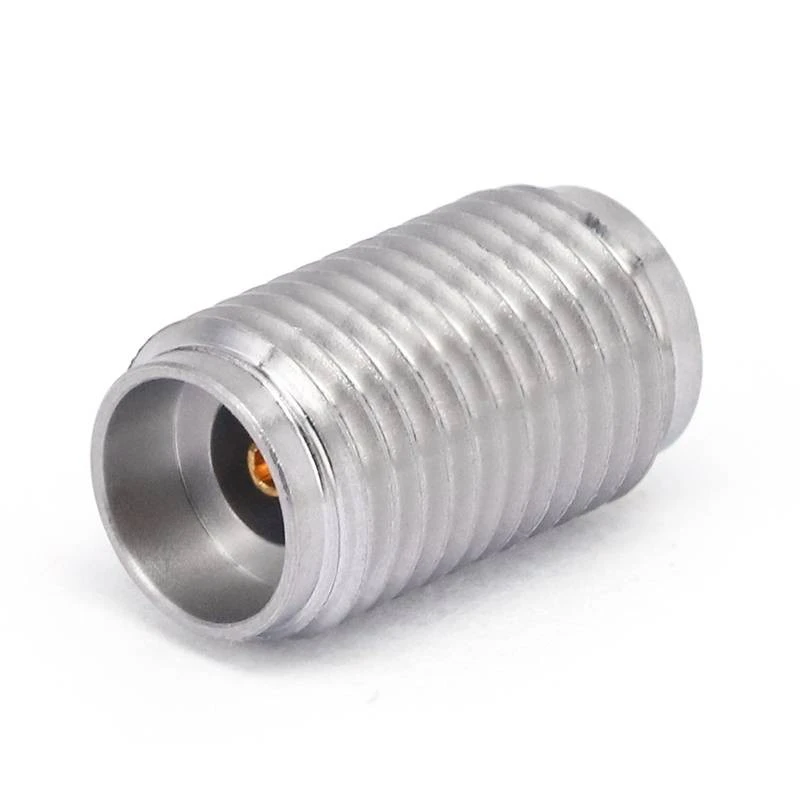

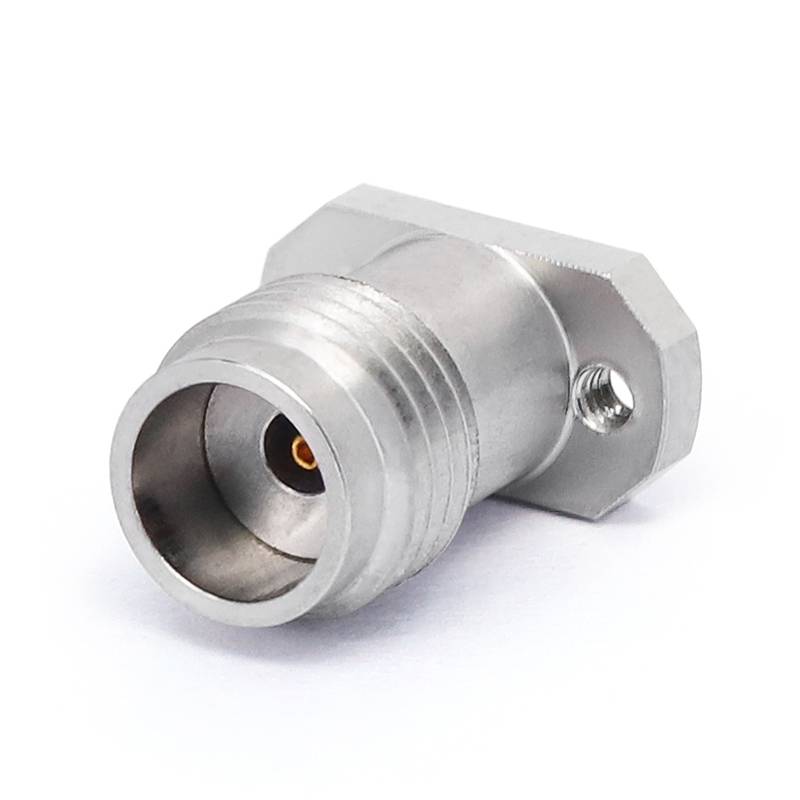

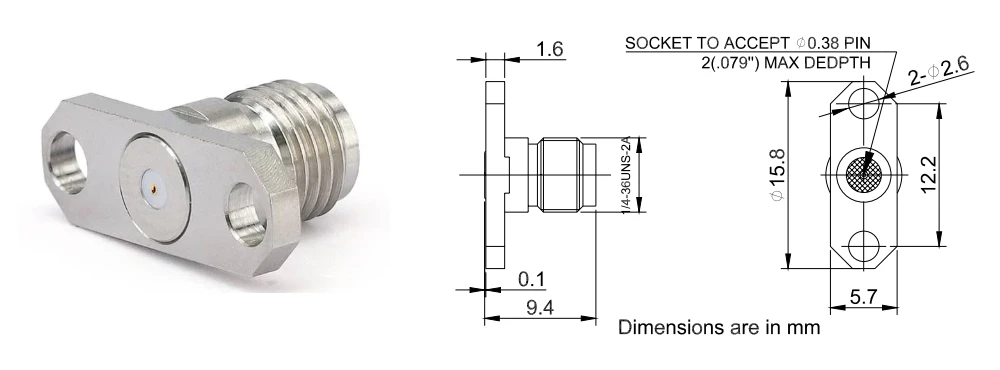

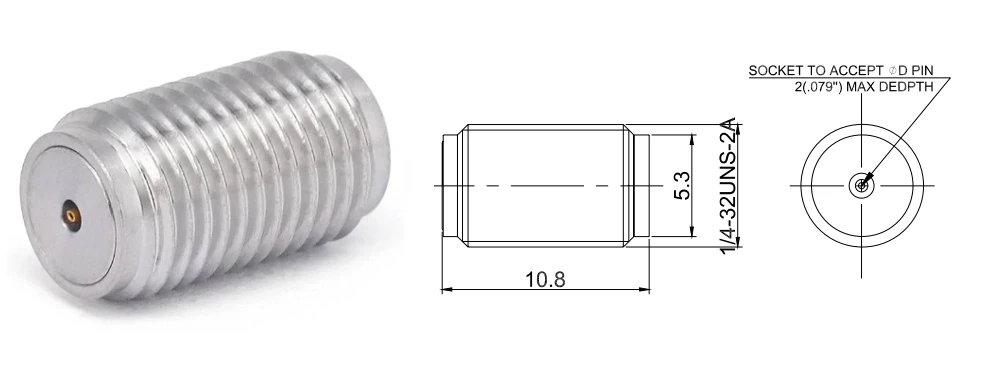

Alan değiştirilebilir koaksiyel konektörler, düz, 4 delikli flanş, tamamen dişli gömülü tip, 2hol flanşı gibi dört tip vücut formuna sahiptir.
Ürün uygulaması
RF alanı değiştirilebilir koaksiyel konektörler, antenlerin, RF modüllerinin, filtrelerin, navigasyon cihazlarının, vb.
Tedarik SSS
Ürün spesifikasyon verileri
|
Konfigürasyon |
|
|
Bağlayıcı tipi |
SMA/2.92mm/2.4mm/1.85mm/gpo |
|
Konektör empedansı |
50 ohm |
|
Bağlayıcı polaritesi |
Standart |
|
Bağlayıcı Bağlantı Yöntemi |
Düz/ 2 delikli flanş/ 4 delikli flanş |
|
Ek yöntemi |
Temas etmek |
|
Malzeme Bilgileri |
|
|
Orta temas |
Küp altın kaplama |
|
Dış temas |
Paslanmaz çelik |
|
Vücut |
Paslanmaz çelik |
|
Dielektrik |
PEI/PTFE |
|
Çevresel Veriler |
|
|
Sıcaklık aralığı |
-55 derecesi +165 derecesi |
|
2011/65/AB (ROHS) |
Uyumlu |
Ürün türü

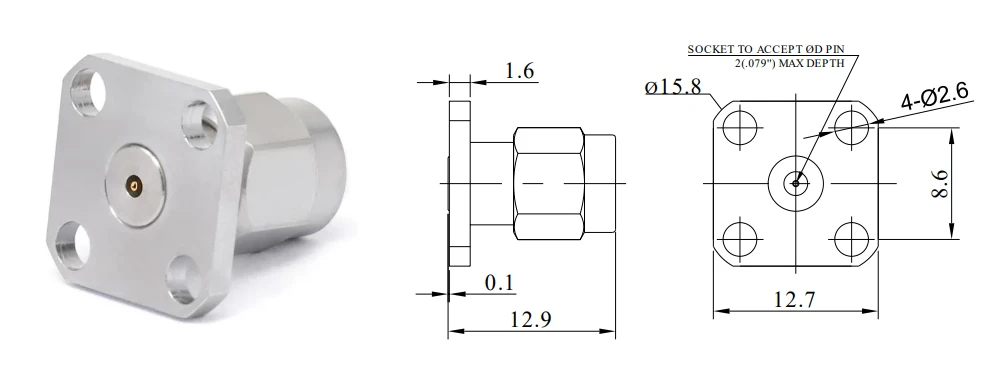

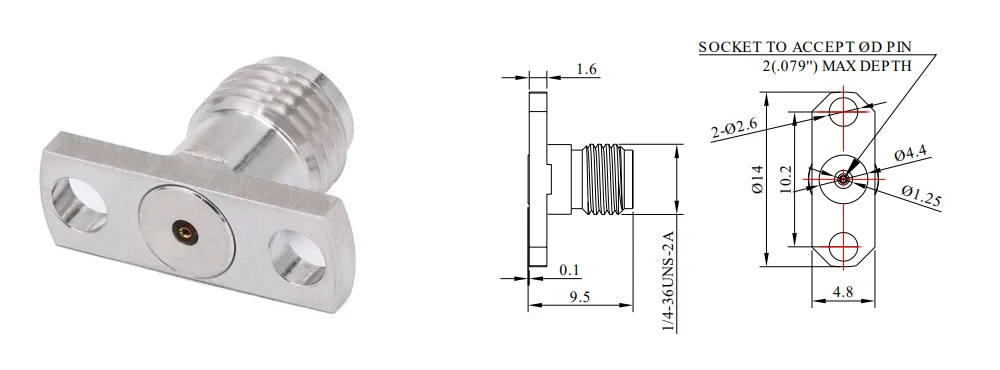

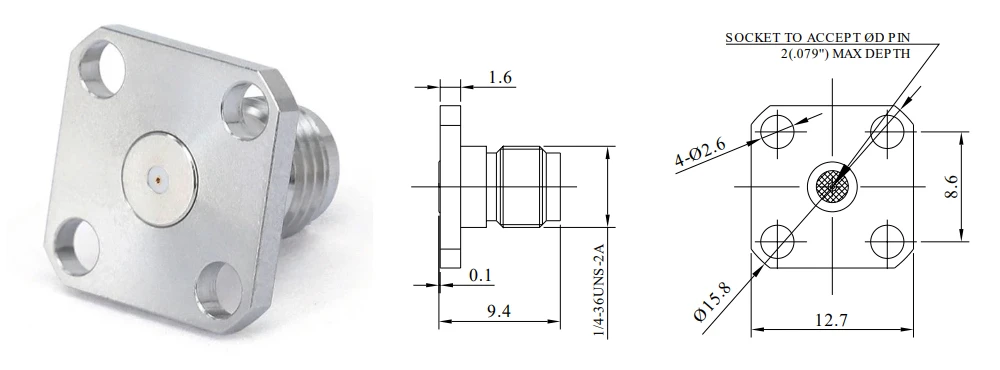

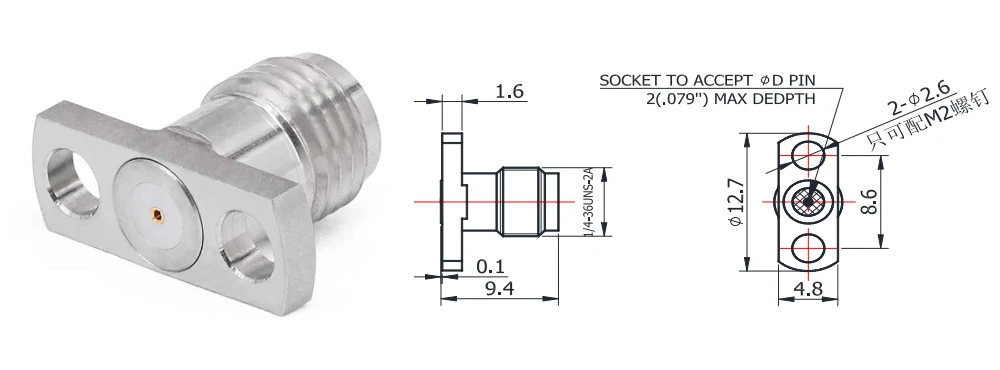

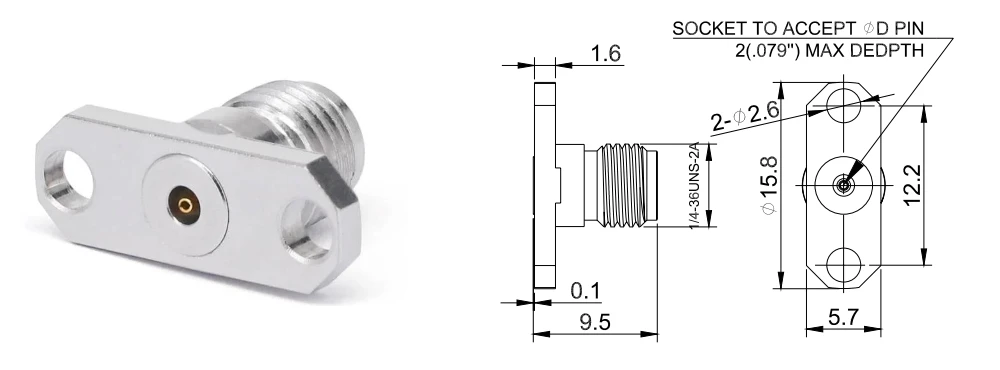

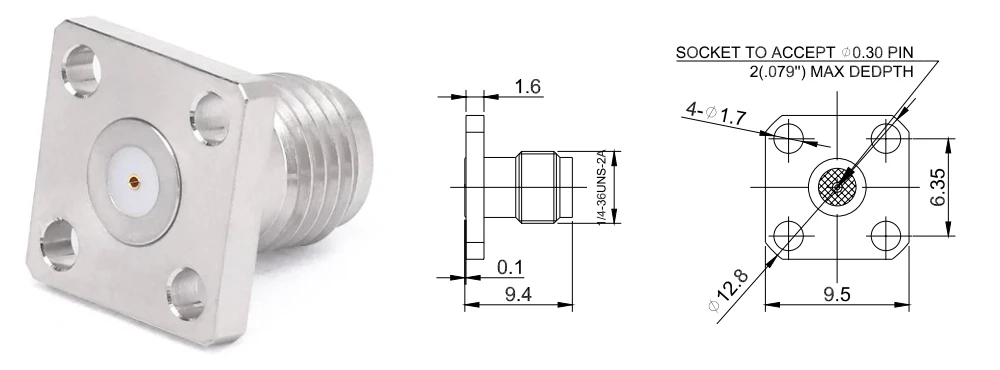

| SMA alanı değiştirilebilir konektörler |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|

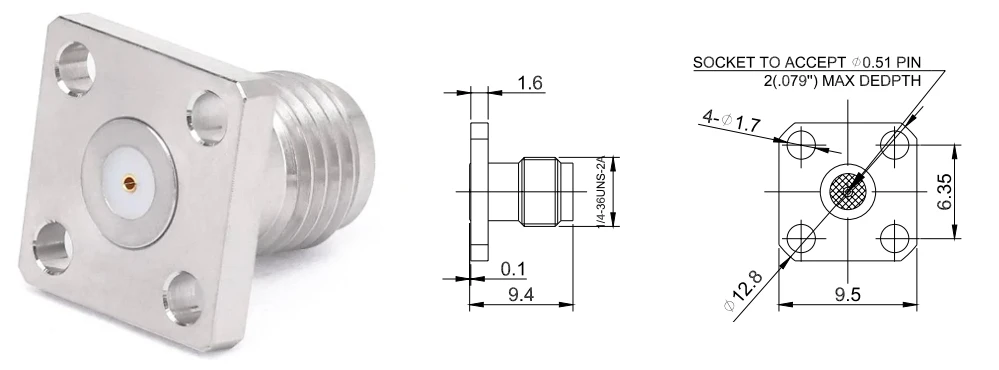

Fr 2- SMA-KFD0151 |
DC - 26.5 GHz |
1.15 |
0.51mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2- SMA-KFD0138 |
DC - 26.5 GHz |
1.15 |
0.38 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2- SMA-KFD0151 |
DC - 26.5 GHz |
1.15 |
0.51mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2- SMA-KFD0138 |
DC - 26.5 GHz |
1.15 |
0.38 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2- SMA-KFD0130 |
DC - 26.5 GHz |
1.15 |
0.30 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|

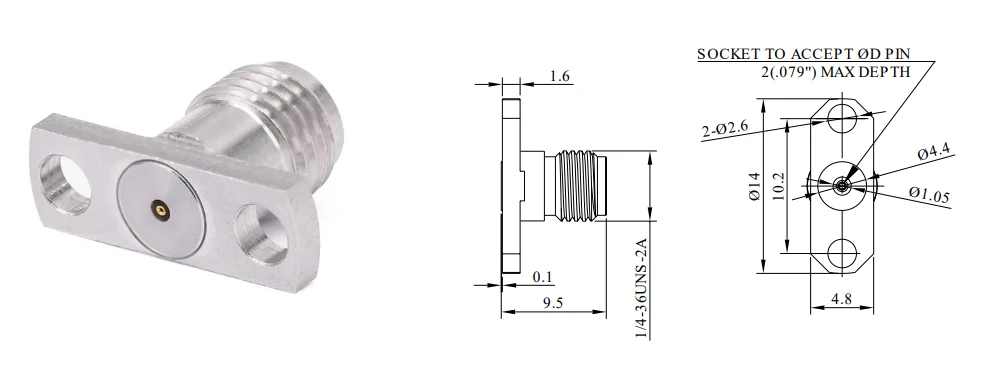

Fr 2- SMA-KFD0230 |
DC - 26.5 GHz |
1.15 |
0.30 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|

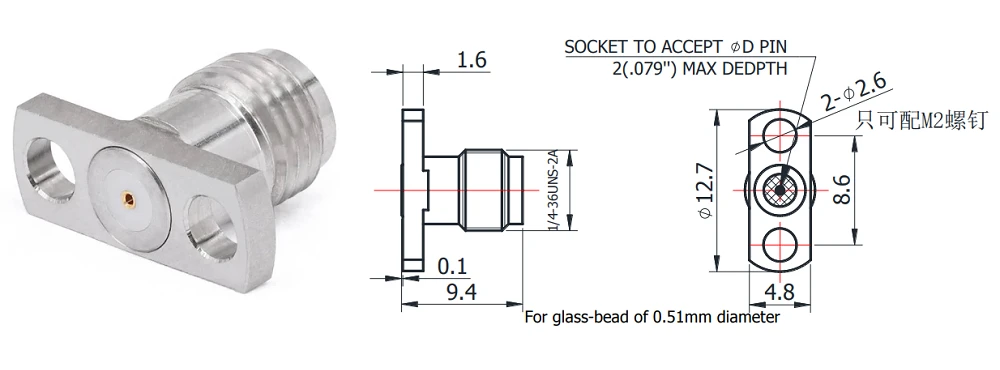

Fr 2- SMA-KFD0251 |
DC - 26.5 GHz |
1.15 |
0.51mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|

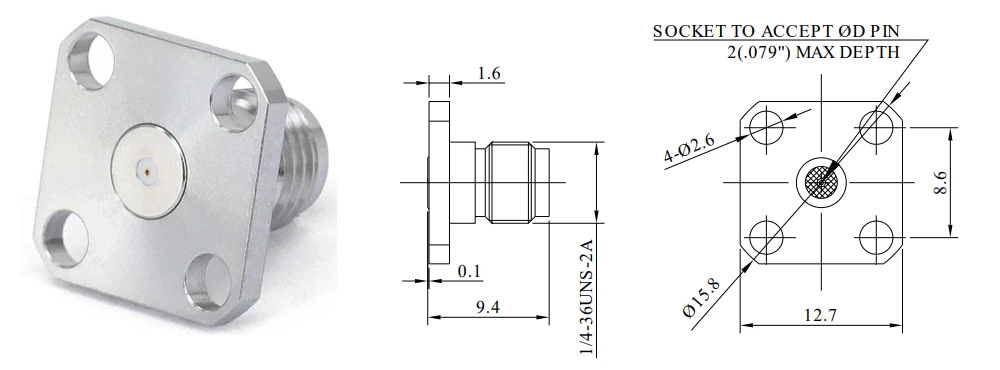

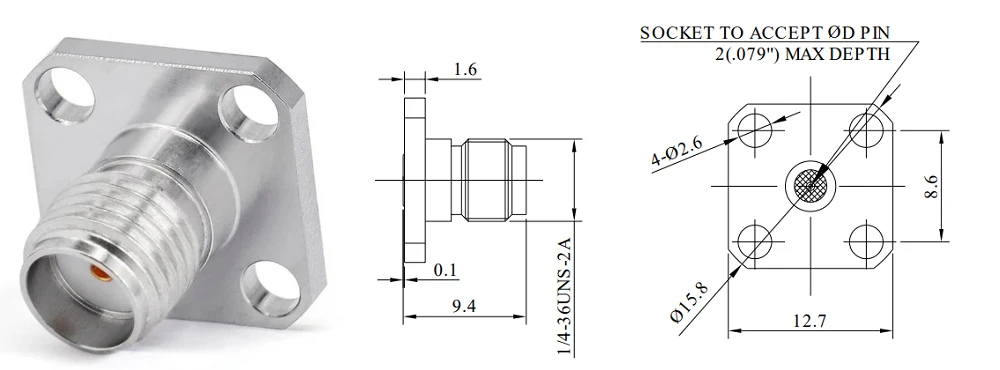

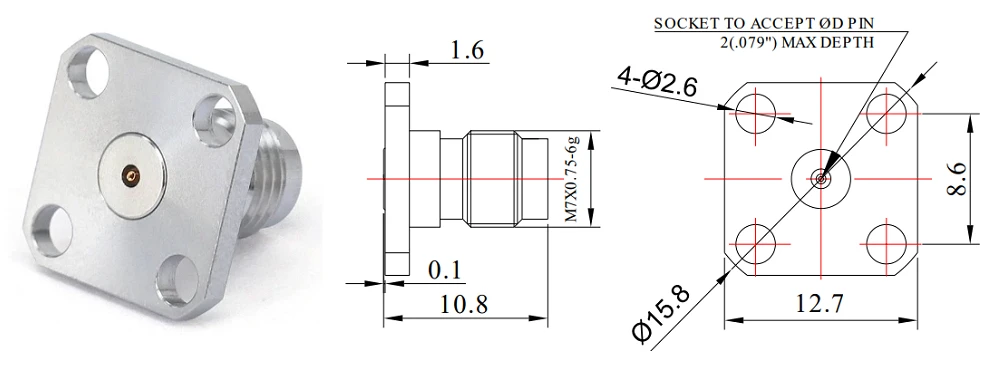

Fr 2- SMA-KFD0430 |
DC - 26.5 GHz |
1.15 |
0.30 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2- SMA-KFD0451 |
DC - 26.5 GHz |
1.15 |
0.51mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2- SMA-KFD0438 |
DC - 26.5 GHz |
1.15 |
0.38 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2- SMA-KFD0751 |
DC - 26.5 GHz |
1.15 |
0.51mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2- SMA-KFD0730 |
DC - 26.5 GHz |
1.15 |
0.30 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2- SMA-KFD0751 |
DC - 26.5 GHz |
1.15 |
0.51mm |
| 2.92mm Alan Değiştirilebilir Konektörler |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|

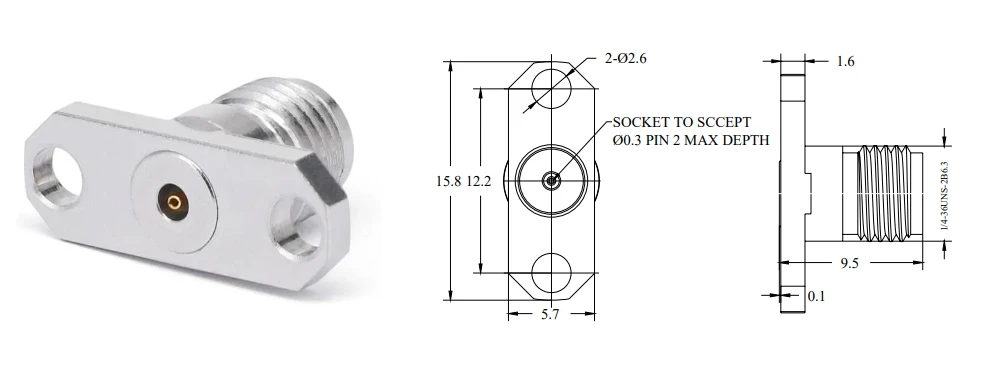

Fr 2-2.92- KFD0130 |
DC - 40 GHz |
1.15 |
0.30 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- kfd0151 |
DC - 40 GHz |
1.15 |
0.51mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- JFD0130 |
DC - 40 GHz |
1.15 |
0.30 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- kfd0451 |
DC - 40 GHz |
1.15 |
0.51mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- kfd0423 |
DC - 40 GHz |
1.15 |
0.23mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- KFD0430 |
DC - 40 GHz |
1.15 |
0.30 mm |
| 2.92mm Alan Değiştirilebilir Konektörler |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|

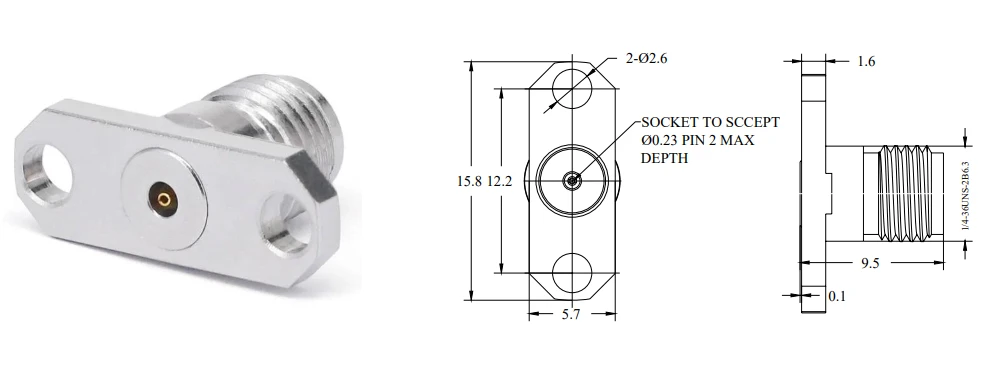

Fr 2-2.92- kfd0423 |
DC - 40 GHz |
1.15 |
0.23mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- kfd0523 |
DC - 40 GHz |
1.15 |
0.23mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- KFD0530 |
DC - 40 GHz |
1.15 |
0.30 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- kfd0551 |
DC - 40 GHz |
1.15 |
0.51mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|

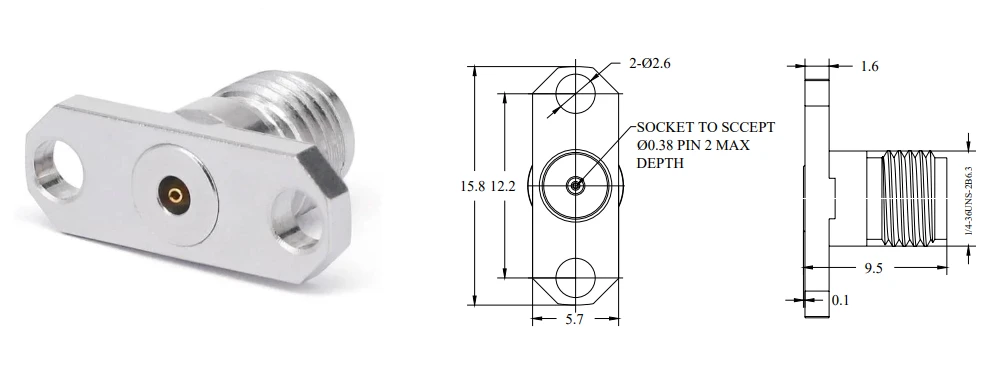

Fr 2-2.92- kfd0538 |
DC - 40 GHz |
1.15 |
0.38 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- kfd0730 |
DC - 40 GHz |
1.15 |
0.30 mm |
| 2.92mm Alan Değiştirilebilir Konektörler |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- kyd0251 |
DC - 40 GHz |
1.15 |
0.51mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.92- kyd0251 |
DC - 40 GHz |
1.15 |
0.51mm |
| 2.4mm Alan Değiştirilebilir Konektörler |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.4- KFD0130 |
DC - 50 GHz |
1.15 |
0.30 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.4- JFD0230 |
DC - 50 GHz |
1.15 |
0.30 mm |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-2.4- JFD0130 |
DC - 50 GHz |
1.15 |
0.30 mm |
| 1.85mm alan değiştirilebilir konektörler |
|
Suka |
Sıklık |
VSWR |
Pin maçı |
|
Fr 2-1.85- KFD0230 |
DC - 67 GHz |
1.25 |
0.30 mm |
