VNA test kablolarının elektriksel özellikleri nelerdir?

Selam! Bir VNA Test Kabloları tedarikçisi olarak, bu şık kabloların elektriksel özelliklerini sizinle birlikte inceleyeceğim için çok heyecanlıyım.

Öncelikle VNA Test Kablolarının ne olduğundan bahsedelim. Bunlar test ve ölçüm alanında çok önemli bileşenlerdir. VNA, Vektör Ağ Analizörü anlamına gelir ve bu kablolar, analiz cihazını test edilen cihaza bağlamak için kullanılır. Onlar hakkında daha fazla bilgi edinmek istiyorsanız bu bağlantıya göz atabilirsiniz:VNA Test Kabloları.

VNA Test Kablolarının en önemli elektriksel özelliklerinden biri karakteristik empedanstır. Karakteristik empedans temel olarak kablo üzerinde ilerleyen bir dalgadaki voltajın akıma oranıdır. Çoğu VNA Test Kablosu için standart karakteristik empedans 50 ohm'dur. Bunun nedeni, birçok RF (Radyo Frekansı) ekipmanının 50 ohm empedansla çalışacak şekilde tasarlanmış olmasıdır. Kablonun empedansı ekipmanın empedansıyla eşleştiğinde maksimum güç aktarımı sağlanır ve sinyal yansımaları en aza indirilir.

Size bir örnek vereyim. Bir hortumdan su dökmeye çalıştığınızı hayal edin. Hortumun bükülmesi durumunda su akışı bozulacak ve hatta suyun bir kısmı geri sıçrayabilir. Benzer şekilde, VNA Test Kablosunun empedansı, VNA'nın veya test edilen cihazın empedansıyla eşleşmezse sinyal geri yansıyabilir ve ölçümde hatalara neden olabilir. Yani doğru karakteristik empedansa sahip olmak, elektrik sinyalleriniz için düzgün akan bir hortuma sahip olmak gibidir.

Bir diğer önemli özellik zayıflamadır. Zayıflama, kablo boyunca ilerlerken sinyal gücünün kaybını ifade eder. Birim uzunluk başına desibel cinsinden ölçülür (dB/m veya dB/ft). Zayıflama miktarı, sinyalin frekansı, kablonun uzunluğu ve kablonun yapısı gibi çeşitli faktörlere bağlıdır.

Yüksek frekanslar, düşük frekanslara göre daha fazla zayıflama yaşama eğilimindedir. Bunun nedeni, yüksek frekanslarda elektrik sinyallerinin kablodaki malzemelerle daha fazla etkileşime girmesi ve daha fazla enerjinin ısı olarak yayılmasına neden olmasıdır. Örneğin bir VNA Test Kablosunun zayıflaması 1 GHz'de 0,5 dB/m olabilir ancak bu, 10 GHz'de 2 dB/m'ye kadar çıkabilir.

Kablonun uzunluğu da büyük rol oynar. Kablo ne kadar uzun olursa sinyal o kadar zayıflar. Bu nedenle, bir VNA Test Kablosu seçerken VNA ile test edilen cihaz arasındaki mesafeyi dikkate almanız gerekir. Sinyalleri uzun bir mesafeden ölçmeniz gerekiyorsa, daha düşük zayıflamaya sahip bir kablo seçebilir veya sinyal gücünü artırmak için sinyal amplifikatörleri kullanabilirsiniz.

VSWR veya Gerilim Duran Dalga Oranı bir başka önemli elektriksel özelliktir. VSWR, kablonun yüke (test edilen cihaz) ne kadar iyi eşleştiğinin bir ölçüsüdür. Kablodaki maksimum voltajın minimum voltaja oranıdır. 1:1'lik bir VSWR, kablonun yüke mükemmel şekilde uyum sağladığı ve sinyal yansıması olmadığı anlamına gelir. Gerçekte mükemmel bir 1:1 VSWR elde etmek neredeyse imkansızdır, ancak daha düşük bir VSWR her zaman daha iyidir.

Yüksek bir VSWR, güç aktarımının azalması, hatalı ölçümler ve hatta ekipmanın hasar görmesi gibi sorunlara yol açabilir. Örneğin VSWR çok yüksekse yansıyan sinyal VNA'nın aşırı ısınmasına veya arızalanmasına neden olabilir. Bu nedenle, VNA Test Kablolarını seçerken, özellikle yüksek güçlü sinyallerle çalışıyorsanız, VSWR'si düşük kabloları aramalısınız.

Faz kararlılığı da özellikle hassas ölçümler yaparken kritik bir özelliktir. Faz kararlılığı, sinyalin fazının zamana, sıcaklığa ve frekansa göre ne kadar değiştiğini ifade eder. Anten ölçümleri veya mikrodalga devre testi gibi bazı uygulamalarda, fazdaki küçük bir değişiklik bile ölçümde önemli hatalara yol açabilir.

Örneğin, bir anteni test ediyorsanız sinyalin fazı antenin radyasyon düzenini etkileyebilir. VNA Test Kablosundan gelen sinyalin fazı değişirse, antenin gerçekte olduğundan farklı bir radyasyon düzenine sahipmiş gibi görünmesine neden olabilir. Bu tür uygulamalar için yüksek faz kararlılığına sahip VNA Test Kablolarına ihtiyacınız vardır.

Şimdi bu elektriksel özelliklerin kablonun yapısından nasıl etkilenebileceğinden bahsedelim. VNA Test Kablosunun iç iletkeni genellikle bakır veya bakır alaşımından yapılır. Bakır, zayıflamanın azaltılmasına yardımcı olan iyi bir elektrik iletkenidir. Kalkan olarak da bilinen dış iletken, iç iletkeni harici elektromanyetik girişimden korumak için kullanılır. İyi bir kalkan, sinyal sızıntısını önleyerek VSWR'nin azaltılmasına da yardımcı olabilir.

İç ve dış iletkenler arasındaki dielektrik malzeme de kablonun elektriksel özelliklerinde rol oynar. Farklı dielektrik malzemeler, kablonun karakteristik empedansını, zayıflamasını ve faz stabilitesini etkileyebilecek farklı dielektrik sabitlerine sahiptir. Örneğin, PTFE (Politetrafloroetilen) gibi düşük dielektrik sabit malzemeye sahip kablolar, yüksek dielektrik sabit malzemeye sahip kablolara göre daha düşük zayıflamaya ve daha iyi faz stabilitesine sahip olma eğilimindedir.

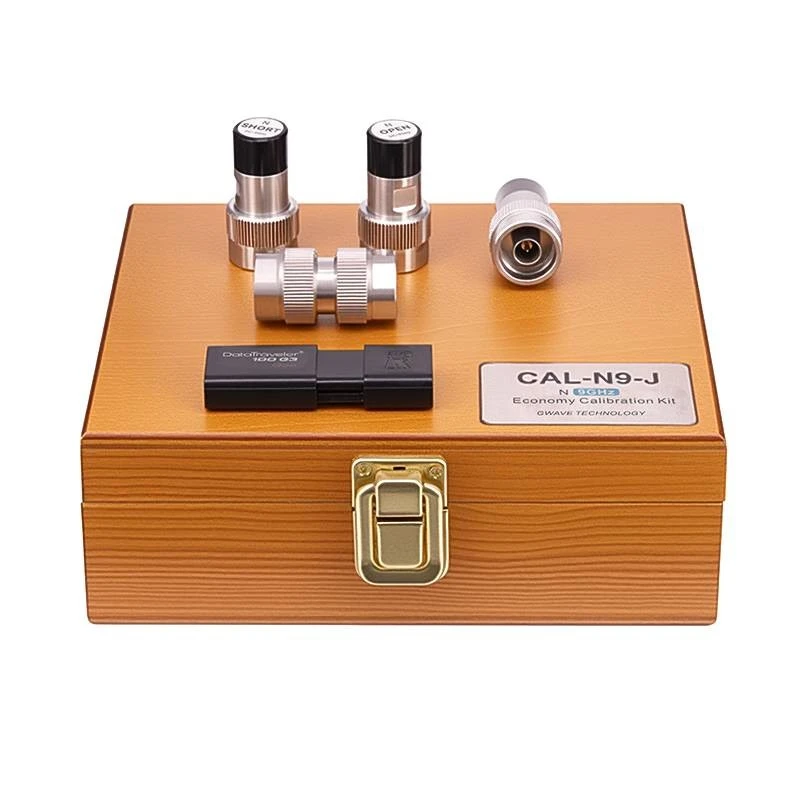

VNA Test Kablolarının elektriksel özelliklerinin korunması söz konusu olduğunda kalibrasyon önemlidir. Kalibrasyon, kablolarla yapılan ölçümlerin doğru olmasını sağlamaya yardımcı olur. KullanabilirsinKalibrasyon KitleriVNA'nızı ve kablolarınızı kalibre etmek için. Bu kitler genellikle açık, kısa devre ve yük devreleri gibi bilinen bir dizi standart içerir. Bu standartları VNA ve kablolarla ölçerek kabloların elektriksel özelliklerinden kaynaklanan hataları düzeltebilirsiniz.

Sonuç olarak, VNA Test Kablolarının karakteristik empedans, zayıflama, VSWR, faz kararlılığı gibi elektriksel özelliklerinin tümü, doğru test ve ölçüm için çok önemlidir. Bir tedarikçi olarak bu özelliklerin önemini anlıyorum ve ihtiyaçlarınızı karşılayan yüksek kaliteli VNA Test Kabloları sağlamaya kendimi adadım. İster küçük ölçekli bir proje üzerinde ister büyük ölçekli bir endüstriyel uygulama üzerinde çalışıyor olun, doğru VNA Test Kablolarına sahip olmak, ölçümlerinizin doğruluğu ve güvenilirliği açısından büyük bir fark yaratabilir.

VNA Test Kablolarını satın almakla ilgileniyorsanız veya elektriksel özellikleriyle ilgili sorularınız varsa bizimle iletişime geçmekten çekinmeyin. Özel gereksinimleriniz için en iyi kabloları bulmanıza yardımcı olmak için buradayız. Test ve ölçüm süreçlerinizin mümkün olduğunca doğru ve verimli olmasını sağlamak için birlikte çalışalım!

Referanslar:

• Chris Bowick'ten "Kablosuz Uygulamalar için RF ve Mikrodalga Devre Tasarımı"
• Constantine A. Balanis'in "Anten Teorisi: Analiz ve Tasarım"
