Konektör yükleri ile temas kuvveti arasındaki ilişki nedir?

Elektrik ve elektronik sistemler alanında konektörler, kesintisiz sinyal iletimi ve güç dağıtımının sağlanmasında çok önemli bir rol oynar. Konektörlerin performansını etkileyen çeşitli faktörler arasında, konektör yükleri ile temas kuvveti arasındaki ilişki oldukça önemli bir konudur. Konektör yükleri tedarikçisi olarak, bu iki öğe arasındaki karmaşık etkileşime ve bunların konektörlerin genel işlevselliği üzerindeki etkisine ilk elden tanık oldum. Bu blog yazısında, konnektör yükleri ile temas kuvvetinin nasıl etkileşimde bulunduğunu ve bu dinamiği anlamanın optimum konnektör performansı için neden hayati önem taşıdığını keşfederek bu ilişkinin ayrıntılarına gireceğim.

Bağlayıcı Yüklerini Anlamak

Konektör yükleri, çalışması sırasında bir konnektöre uygulanan elektriksel veya mekanik talepleri ifade eder. Bu yükler uygulamaya ve sistemin özel gereksinimlerine bağlı olarak büyük ölçüde değişebilir. Elektriksel yükler akım, voltaj ve frekans gibi faktörleri içerirken mekanik yükler titreşim, şok ve termal genleşme gibi kuvvetleri kapsar.

Elektrik sinyalleri bağlamında, konnektör yükleri sinyal bütünlüğü üzerinde derin bir etkiye sahip olabilir. Yüksek akımlar ısınmaya ve voltaj düşüşlerine neden olabilir, bu da sinyal kalitesini bozabilir. Benzer şekilde, yüksek frekanslar empedans uyumsuzluklarına ve sinyal yansımalarına yol açarak sinyal bozulmasına ve kaybına neden olabilir. Mekanik açıdan aşırı titreşim veya şok, konnektör kontaklarının gevşemesine veya ayrılmasına neden olarak bağlantıların kesintiye uğramasına veya tamamen arızalanmasına neden olabilir.

Temas Gücünün Rolü

Temas kuvveti, bir konektörün eşleşen kontakları arasında uygulanan basınçtır. Konektörün elektriksel ve mekanik performansını doğrudan etkileyen kritik bir parametredir. Kontaklar arasında güvenilir bir elektrik bağlantısı kurmak ve sürdürmek için yeterli bir kontak kuvveti gereklidir.

Temas kuvveti çok düşük olduğunda, kontaklar arasındaki elektrik direnci artar, bu da daha yüksek güç kayıplarına ve potansiyel aşırı ısınmaya yol açar. Bu aynı zamanda zayıf sinyal iletimine ve gürültü ve parazite karşı duyarlılığın artmasına neden olabilir. Öte yandan aşırı temas kuvveti, kontaklarda deformasyon veya aşınma gibi hasarlara neden olabilir ve bu da sonuçta konnektör arızasına yol açabilir.

Konektör Yükleri ile Temas Kuvveti Arasındaki İlişki

Konektör yükleri ile temas kuvveti arasındaki ilişki karmaşık ve birbirine bağlıdır. Genel olarak konnektör yükleri arttıkça güvenilir bir bağlantı sağlamak için gereken temas kuvveti de artar. Bunun nedeni, daha yüksek yüklerin konektörün elektriksel ve mekanik özelliklerine daha fazla talep getirmesi ve bağlantının bütünlüğünü korumak için daha güçlü bir temas kuvvetine ihtiyaç duyulmasıdır.

Örneğin yüksek akım uygulamalarında kontaklar arasındaki elektrik direncini azaltmak ve aşırı ısınmayı önlemek için daha yüksek kontak kuvveti gereklidir. Benzer şekilde, yüksek titreşim veya şok içeren uygulamalarda, kontakların güvenli bir şekilde birbirine bağlı kalmasını sağlamak ve aralıklı bağlantıları önlemek için daha güçlü bir kontak kuvveti gerekir.

Ancak konnektör yükleri ile temas kuvveti arasındaki ilişkinin her zaman doğrusal olmadığına dikkat etmek önemlidir. Kontakların malzeme özellikleri, kontakların yüzey kaplaması ve konektörün tasarımı gibi diğer faktörler de gerekli kontak kuvvetini etkileyebilir. Örneğin, daha sağlam bir tasarıma veya daha iyi yüzey kalitesine sahip bir konnektör, daha az optimal tasarıma veya yüzey kalitesine sahip bir konnektörle aynı düzeyde performans elde etmek için daha düşük bir temas kuvveti gerektirebilir.

İlişkiyi Etkileyen Faktörler

Konektör yükleri ile temas kuvveti arasındaki ilişkiyi çeşitli faktörler etkileyebilir. Bunlar şunları içerir:

• İletişim Malzemesi: Farklı kontak malzemeleri, gerekli kontak kuvvetini etkileyebilecek farklı elektriksel ve mekanik özelliklere sahiptir. Örneğin, bakır veya gümüş gibi yüksek iletkenliğe ve düşük dirence sahip malzemeler, daha düşük iletkenliğe sahip malzemelerle karşılaştırıldığında iyi bir elektrik bağlantısı elde etmek için daha düşük bir temas kuvveti gerektirebilir.
• Yüzey İşlemi: Kontakların yüzey kalitesi de kontak kuvveti üzerinde önemli bir etkiye sahip olabilir. Pürüzsüz ve temiz bir yüzey kaplaması, kontaklar arasındaki sürtünmeyi azaltabilir ve elektrik iletkenliğini iyileştirerek daha düşük bir kontak kuvveti sağlar. Bunun tersine, pürüzlü veya kirli yüzey kaplaması sürtünmeyi artırabilir ve güvenilir bir bağlantıyı sürdürmek için daha yüksek bir temas kuvveti gerektirebilir.
• Konektör Tasarımı: Kontakların şekli ve boyutu, birleşme mekanizması ve mahfaza malzemesi de dahil olmak üzere konnektörün tasarımı kontak kuvvetini etkileyebilir. Uygun bir eşleşme mekanizmasına ve uygun bir mahfaza malzemesine sahip, iyi tasarlanmış bir konnektör, kontak kuvvetini eşit şekilde dağıtabilir ve kontaklar üzerindeki gerilimi azaltarak daha güvenilir bir bağlantı sağlayabilir.
• Çevre Koşulları: Konektörün çalıştığı sıcaklık, nem ve korozyon gibi çevresel koşullar da temas kuvvetini etkileyebilir. Örneğin, yüksek sıcaklıklar kontakların genişlemesine neden olarak kontak kuvvetini artırabilirken, yüksek nem veya korozyon kontakların oksitlenmesine veya paslanmasına neden olarak kontak kuvvetini azaltabilir ve elektrik direncini artırabilir.

İlişkiyi Optimize Etmenin Önemi

Konektör yükleri ile temas kuvveti arasındaki ilişkinin optimize edilmesi, çeşitli uygulamalarda konektörlerin güvenilir performansını sağlamak için çok önemlidir. Belirli bir konnektör yükü için uygun temas kuvvetini seçerek güç kayıplarını en aza indirmek, sinyal bütünlüğünü iyileştirmek ve konnektörün ömrünü uzatmak mümkündür.

Ayrıca konnektör yükleri ile temas kuvveti arasındaki ilişkinin optimize edilmesi konnektör sisteminin maliyetinin azaltılmasına da yardımcı olabilir. Mümkün olduğunda daha düşük bir temas kuvveti kullanarak, kontaklar ve konektör bileşenleri üzerindeki baskıyı azaltmak mümkündür; bu da daha uzun bir kullanım ömrüne ve daha az parça değişimine yol açabilir. Bu, sistemin ömrü boyunca önemli maliyet tasarrufları sağlayabilir.

Uygulamalar ve Örnekler

Konektör yükleri ile temas kuvveti arasındaki ilişki telekomünikasyon, otomotiv, havacılık ve endüstriyel otomasyon dahil olmak üzere çok çeşitli uygulamalarla ilgilidir. İşte bazı örnekler:

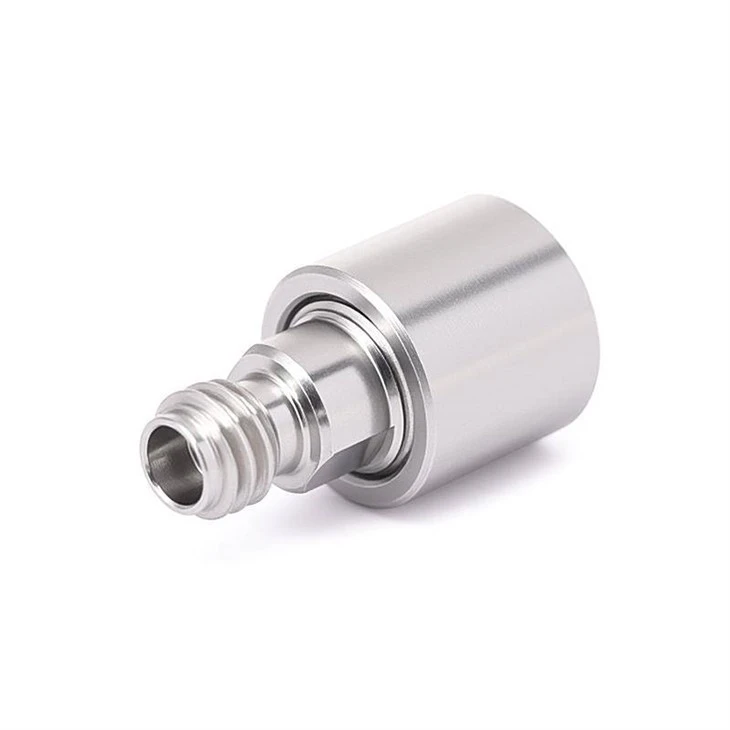

• Telekomünikasyon: Telekomünikasyon uygulamalarında konnektörler yüksek hızlı veri sinyallerini iletmek için kullanılır. Bu sinyallerin güvenilir şekilde iletilmesini sağlamak ve sinyal kaybını ve paraziti en aza indirmek için uygun bir temas kuvveti gereklidir. Örneğin,1,0 mm RF Yükleritelekomünikasyon sistemlerinde yaygın olarak kullanılır ve bu yüklerin performansını sağlamak için temas kuvvetinin dikkatli bir şekilde optimize edilmesi gerekir.

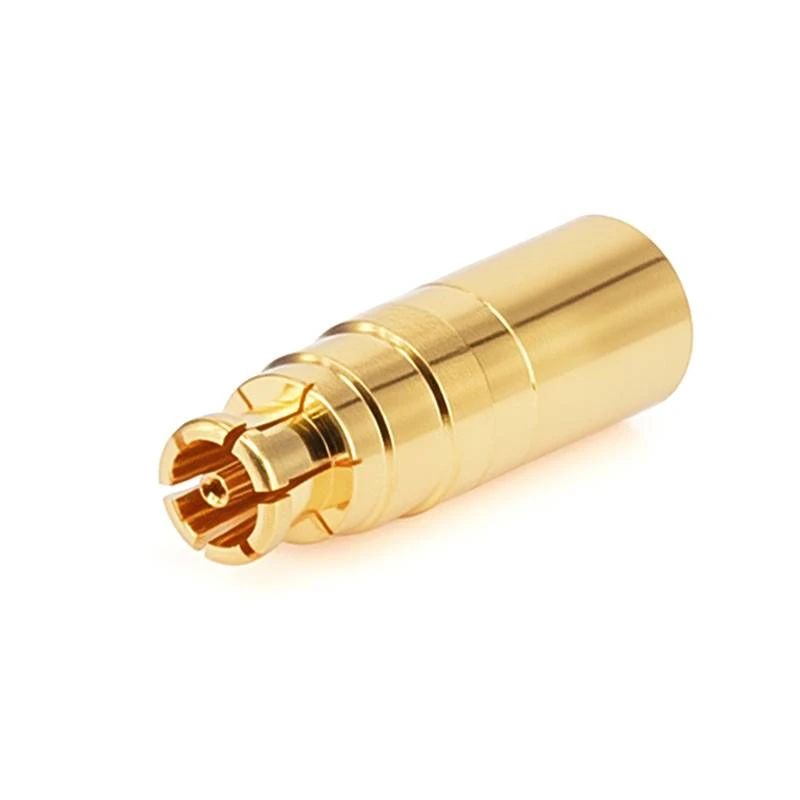

• Otomotiv: Otomotiv uygulamalarında konnektörler yüksek titreşim, şok ve sıcaklık değişimleri gibi zorlu çevre koşullarına maruz kalır. Motor kontrol ünitesi, sensörler ve aydınlatma sistemi gibi aracın çeşitli bileşenleri arasında güvenilir bir elektrik bağlantısını sürdürmek için yeterli bir temas kuvveti gereklidir.GPPO RF YükleriOtomotiv RF sistemlerinde kullanılır ve temas kuvveti bunların performansında çok önemli bir rol oynar.
• Havacılık: Havacılık ve uzay uygulamalarında konnektörlerin yüksek rakımlar, düşük sıcaklıklar ve yüksek radyasyon seviyeleri gibi zorlu koşullarda çalışması gerekir. Uçağın güvenliği ve performansı açısından kritik önem taşıyan bu uygulamalarda elektrik bağlantılarının güvenilirliğinin sağlanması için güçlü bir temas kuvveti şarttır.2,4 mm RF Yüklerihavacılık RF sistemlerinde kullanılır ve bu uygulamaların katı gereksinimlerini karşılamak için temas kuvvetinin dikkatle değerlendirilmesi gerekir.
• Endüstriyel Otomasyon: Endüstriyel otomasyon uygulamalarında konnektörler çeşitli sensörleri, aktüatörleri ve kontrol sistemlerini bağlamak için kullanılır. Bu sistemlerin düzgün çalışması için güvenilir bir elektrik bağlantısı şarttır ve konektörlerin performansını ve uzun ömürlülüğünü sağlamak için temas kuvvetinin optimize edilmesi gerekir.

Çözüm

Sonuç olarak, konnektör yükleri ile temas kuvveti arasındaki ilişki, konnektör tasarımı ve performansının karmaşık ve kritik bir yönüdür. Bu ilişkiyi anlayarak ve belirli bir konnektör yükü için temas kuvvetini optimize ederek, çeşitli uygulamalarda konnektörlerin güvenilir performansını sağlamak mümkündür.

Konektör yükleri tedarikçisi olarak müşterilerimize, uygulamalarının özel gereksinimlerini karşılamak üzere tasarlanmış yüksek kaliteli ürünler sunmaya kendimizi adadık. Konnektör sisteminizin mümkün olan en iyi performansını sağlamak için uygun konnektör yüklerini seçmek ve temas kuvvetini optimize etmek için sizinle birlikte çalışabilecek deneyimli mühendislerden oluşan bir ekibimiz var.

Konektör yüklerimiz hakkında daha fazla bilgi edinmek istiyorsanız veya konektör yükleri ile temas kuvveti arasındaki ilişki hakkında sorularınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin. İhtiyaçlarınızı görüşmekten ve bilinçli bir karar vermeniz için ihtiyaç duyduğunuz bilgi ve desteği size sağlamaktan mutluluk duyarız.

Referanslar

• [1] Johnson, DE ve Graham, RM (2003). Temas Direnci ve Yüzey Mühendisliği. CRC Basın.
• [2] Mallick, PK (2008). Kompozit Malzeme Tasarımı ve Uygulamaları. CRC Basın.
• [3] Radel, RM ve Rasmussen, JM (2013). Polimer Bilimi ve Teknolojisi. Wiley.
