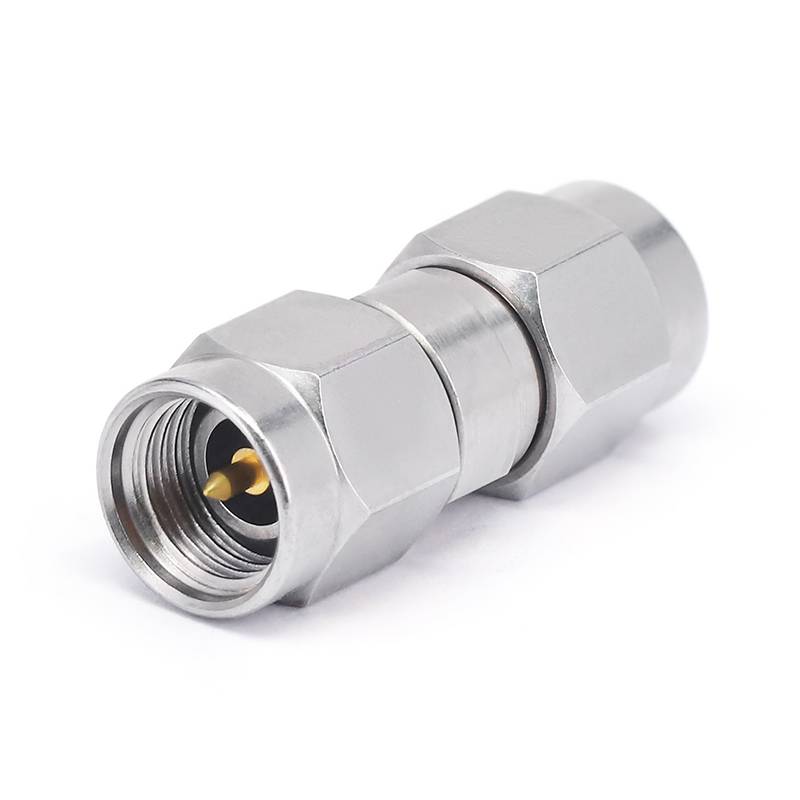

3.5mm adaptör

3 . 5mm RF adaptörü genellikle kompakt bir yapı ile karakterize edilir . Konektörün dış çapı genellikle küçük ve hafif olacak şekilde tasarlanmış, boşluk sınırlı olduğu uygulamalarda kullanılmak üzere uygun olan yaklaşık 3 . 5mm'dir. Örneğin, bazı minyatür iletişim cihazlarında veya yüksek yoğunluklu devre kartı montajlarında, 3,5 mm konektör çok fazla yer kaplamadan kolayca entegre edilebilir.

Soruşturma göndermek

Açıklama

Ürün Giriş

Buna ek olarak, düz konektörler ve sağ açılı konektörler gibi farklı bağlantı noktası arayüzleri formları da vardır . Sağ açılı konektörler, boşluğun sınırlı olduğu ve bağlantının sağ açıda yapılması gereken durumlar için daha uygundur, örneğin, karmaşık devre kartı yerleşiminde, sağ açılı 3,5mm konektörden daha esnek bir şekilde kullanılabilir.

Ürün Teknik Verileri

3 . 5mm RF adaptör cihazları genellikle düşük bir VSWR'ye sahiptir . Düşük bir VSWR, sinyal yansımasını etkili bir şekilde azaltabilir ve pratik uygulamalarda sinyal iletiminin verimliliğini artırabilir, 1.15'ten daha az olan bir yansımanın VSWR değeri, farklı bileşenler arasında aktarılmaya neden olmaya yardımcı olur, bu da etkilenen ve etkilenen etkilenen neden olmaya yardımcı olur.

Tedarik SSS

1. MOQ'nuz nedir?

A: Ürünleri stokta varsa, üretmemiz gerekirse MOQ . olmayacak, MOQ'yu müşterinin kesin durumuna göre tartışabiliriz .

2. Teslimat süreniz ne kadar?

A: Genel teslimat süresi 15-30} Sipariş onayınızı aldıktan günler . anter, malları stokta varsa, yalnızca 1-2 günler . alırsa alacaktır.

Ürün spesifikasyon verileri

Konfigürasyon
Konektör 1 Türü	3,5 mm
Konektör 1 empedans	50 ohm
Konektör 1 Polarite	Standart
Konektör 2 Türü	2.4mm/2.92mm/3,5mm/n
Konektör 2 empedansı	50 ohm
Konektör 2 Polaritesi	Standart
Bağlayıcı Bağlantı Yöntemi	Hiçbiri
Adaptör gövdesi stili	Düz flanş
Malzeme Bilgileri
Orta temas	Küp altın kaplama
Dış temas	Paslanmaz çelik
Vücut	Paslanmaz çelik
Dielektrik	Pei
Çevresel Veriler
Sıcaklık aralığı	-55 derecesi +165 derecesi
2011/65/AB (ROHS)	Uyumlu

Ürün türü

3,5mm RF adaptörü
Suka	Çizim	Sıklık	VSWR	Açıklama Türü
Fr 1-3.5- jjs		DC -33 GHz	1.15	3.5mm erkek ila 3.5mm erkek
Fr 1-3.5- kks		DC -33 GHz	1.15	3.5mm dişi ila 3,5 mm kadın
Fr 1-3.5- jks		DC -33 GHz	1.15	3.5mm erkek ila 3,5 mm kadın
3,5 mm ila 2,4 mm RF adaptörü
Suka	Çizim	Sıklık	VSWR	Açıklama Türü
Fr 1-3.5/2.4- jjs		DC -26.5 GHz	1.15	3.5mm erkek ila 2.4 mm erkek
Fr 1-3.5/2.4- kks		DC -26.5 GHz	1.15	3.5mm kadın ila 2.4 mm kadın
Fr 1-3.5/2.4- jks		DC -26.5 GHz	1.15	3.5mm erkek ila 2.4mm kadın
Fr 1-3.5/2.4- kjs		DC -26.5 GHz	1.15	3.5mm dişi ila 2.4 mm erkek

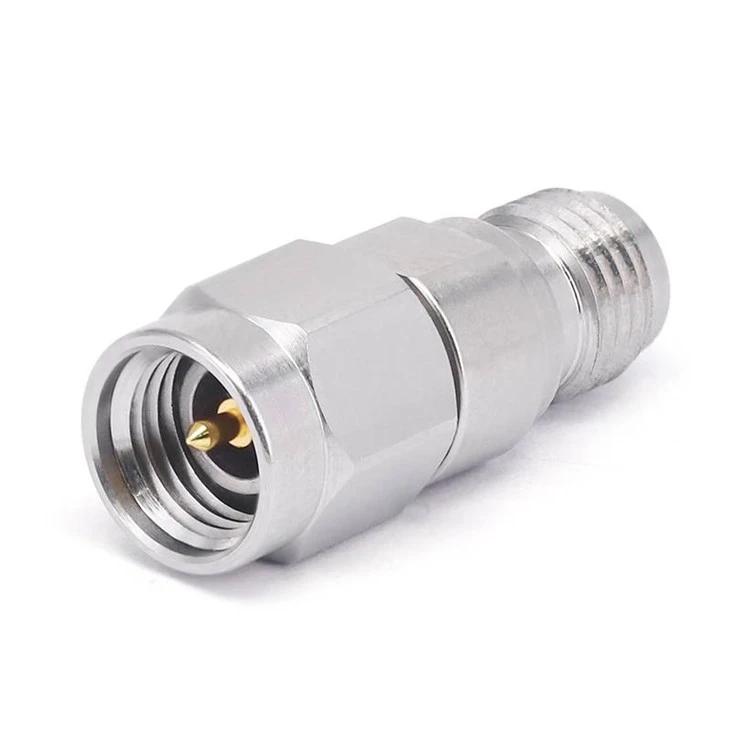

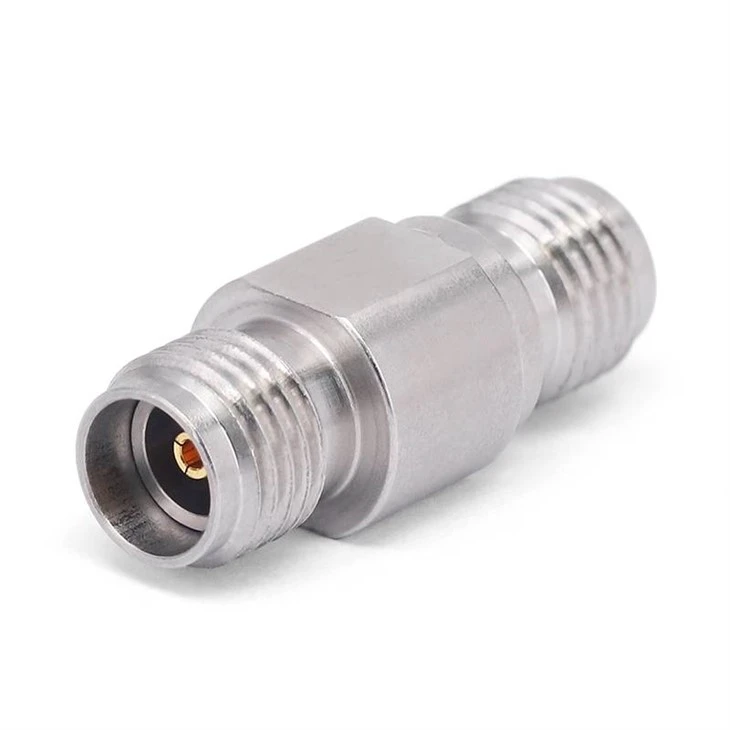

3,5 mm ila 2,92 mmRF adaptörü
Suka	Çizim	Sıklık	VSWR	Açıklama Türü
Fr 1-3.5/2.92- jjs		DC -26.5 GHz	1.15	3.5mm erkek ila 2.92mm erkek
Fr 1-3.5/2.92- kks		DC -26.5 GHz	1.15	3.5mm dişi ila 2.92mm kadın
Fr 1-3.5/2.92- jks		DC -26.5 GHz	1.15	3.5mm erkek ila 2.92mm kadın
Fr 1-3.5/2.92- kjs		DC -26.5 GHz	1.15	3.5mm dişi ila 2.92mm erkek
3,5 mm - n rf adaptörü
Suka	Çizim	Sıklık	VSWR	Açıklama Türü
Fr 1- n/3.5- jjs		DC -18 GHz	1.15	N 3,5mm erkek ila erkek
Fr 1- n/3.5- kks		DC -18 GHz	1.15	N 3,5mm dişi dişi
Fr 1- n/3.5- jks		DC -18 GHz	1.15	N 3,5 mm'lik bir kadın
Fr 1- n/3.5- kjs		DC -18 GHz	1.15	N dişi ila 3,5 mm erkek
