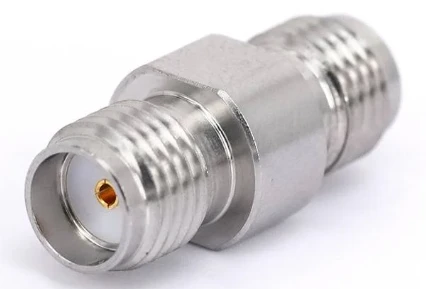

SMA adaptörü
SMA serisi koaksiyel RF adaptörleri, en geniş uygulama aralığıdır ve tüm adaptör serileri arasında en büyük çeşittir . 26 . Maksimum çalışma frekansı, bunların 26'ya kadar ulaşabilir ., bunlar arasında, 26'ya göre, 26'ya göre, 26'ya göre tasarlanan ve geliştirilebilecek ve geliştirilebilir. uygulama ürünleri için.
Açıklama
Ürün Giriş
SMA serisi koaksiyel RF adaptörleri, en geniş uygulama aralığıdır ve tüm adaptör serileri arasında en büyük çeşittir . 26 . Maksimum çalışma frekansı, bunların 26'ya kadar ulaşabilir ., bunlar arasında, 26'ya göre, 26'ya göre, 26'ya göre tasarlanan ve geliştirilebilecek ve geliştirilebilir. uygulama ürünleri için.
Ürün malzemesi
SMA konnektörünün gövdesinin dış iletkeni genellikle pirinç veya paslanmaz çelik gibi metal malzemelerden yapılmıştır ., koruma ve sinyal iletiminde önemli bir rol oynar . Silintrik yapısı, iç iletken ve dielektrikleri çevreler ve bu nedenle, bu nedenle, stabil sinyalin geri dönüş akımını sağlayan düşük dirençli bir yol sağlar ve bu nedenle, şanzıman .
Ürün Vücut Stili
SMA konektörleri, düz tip, dik açı tipi, 4- delik flanşı montajı, bölme montaj tipi ve hava geçirmez vakum bölmesi montaj tipi . dahil olmak üzere çeşitli gövde formlarında mevcuttur.
Tedarik SSS
Ürün spesifikasyon verileri
|
Konfigürasyon |
|
|
Konektör 1 Türü |
SMA |
|
Konektör 1 empedans |
50 ohm |
|
Konektör 1 Polarite |
Standart |
|
Konektör 2 Türü |
SMA/GPPO/GPO/2,4mm/2.92mm/3.5mm/n/tnc/bnc/ssmc/mmcx/iPex/ssma |
|
Konektör 2 empedansı |
50 ohm |
|
Konektör 2 Polaritesi |
Standart |
|
Bağlayıcı Bağlantı Yöntemi |
Hiçbiri |
|
Adaptör gövdesi stili |
Düz/4 delikli flanş/bölme montajı/sağ açı/ |
|
Malzeme Bilgileri |
|
|
Orta temas |
Küp altın kaplama |
|
Dış temas |
Pirinç altın kaplama / paslanmaz çelik |
|
Vücut |
Pirinç altın kaplama / paslanmaz çelik |
|
Dielektrik |
PEI/PTFE/Cam |
|
Çevresel Veriler |
|
|
Sıcaklık aralığı |
-55 derecesi +165 derecesi |
|
2011/65/AB (ROHS) |
Uyumlu |
SMA adaptör türleri
|
SMA RF adaptörü |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|
Fr 1- SMA-JJS |
|
|
DC -18 GHz |
1.15 |
SMA erkek ila sma erkek |
|
Fr 1- SMA-KKS |
|
|
DC -18 GHz |
1.15 |
SMA dişi için SMA dişi |
|
Fr 1- SMa-jks |
|
|
DC -18 GHz |
1.15 |

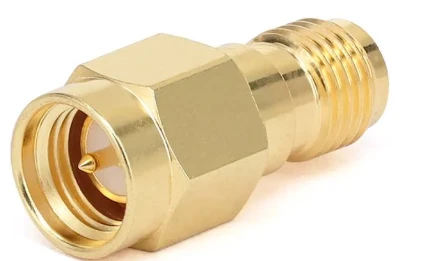

SMA erkek ila SMA kadın |
|

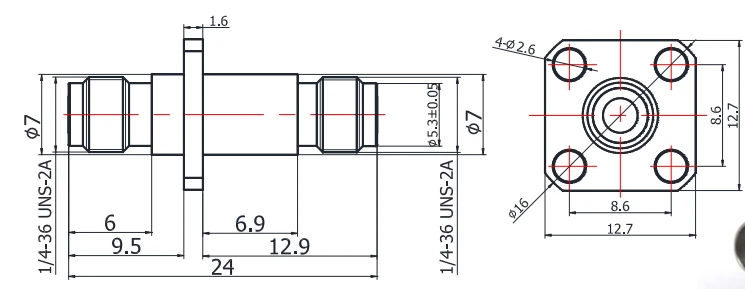

Fr 1- sMa-kfkg -1 |
|
|
DC -18 GHz |
1.15 |

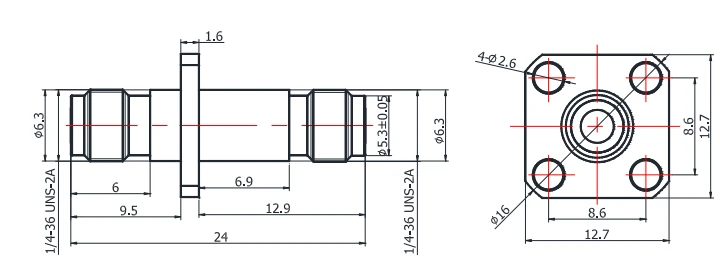

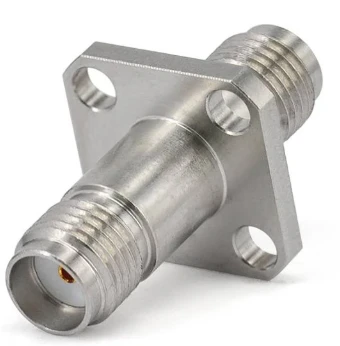

SMA dişi 4 delikli flanşlı SMA dişi |
|

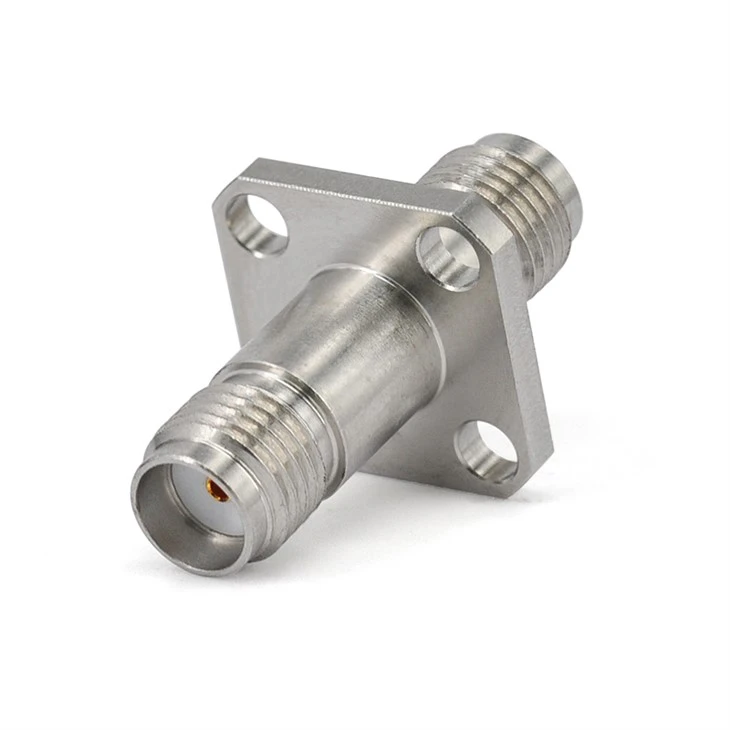

Fr 1- SMA-KFKG |
|
|
DC -26.5 GHz |
1.15 |
SMA dişi 4 delikli flanşlı SMA dişi |
|
Fr 1- sMa-kykg -1 |
|
|
DC -26.5 GHz |
1.25 |
SMA dişi Bulkhead montajı ile SMA dişi |
|
Fr 1- SMA-JFKG |
|
|
DC -18 GHz |
1.20 |

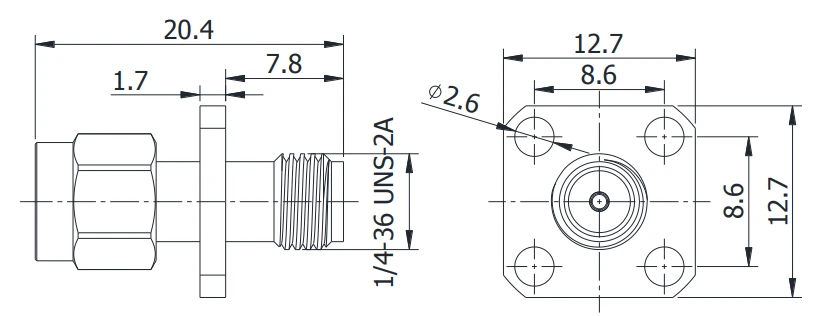

4 delikli flanşlı SMA erkek ila sma dişi |
|
Fr 1- sMa-jwjs -18 g |
|
|
DC -18 GHz |
1.25 |
SMA erkek ila dik açılı SMA erkek |
|
Fr 1- sMa-kwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA dişi, dik açıyla SMA dişine |
|
Fr 1- sMa-jwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA erkek ila SMA dişi dik açıyla |
|
Fr 1- SMA-JK |
|
|
DC -18 GHz |
1.25 |
SMA erkek ila SMA kadın |
|
Fr 1- SMA-KK-E |
|
|
DC -18 GHz |
1.25 |

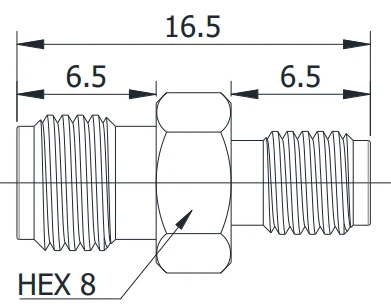

SMA dişi için SMA dişi |
|
Fr 1- SMA-KK1 |
|
|
DC -18 GHz |
1.25 |
SMA dişi için SMA dişi |
|

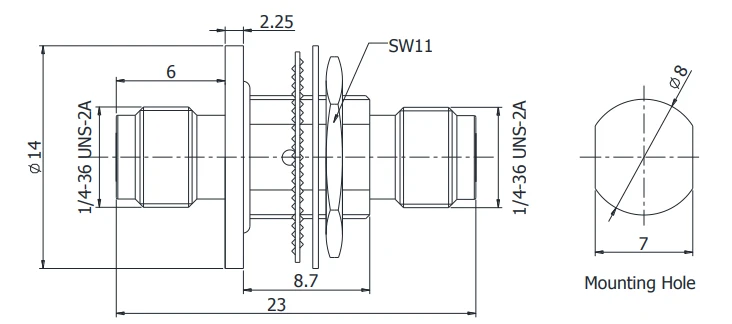

Fr 1- SMA-KYK1 |
|
|
DC -18 GHz |
1.25 |

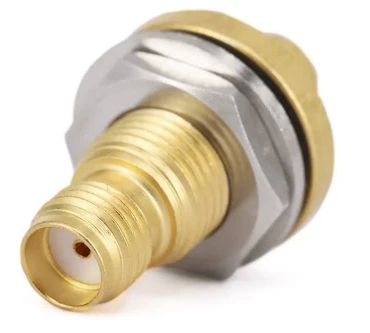

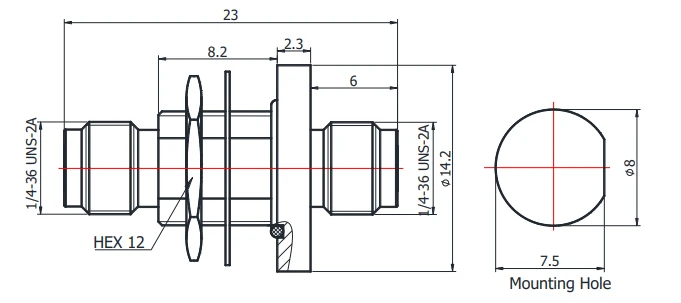

SMA dişi Bulkhead montajı ile SMA dişi |
|
Fr 1- SMAM-KYK |
|
|
DC -18 GHz |
1.35 |
SMA dişi, bölme montajı ve vakum gerginliği ile SMA dişi |
|
Fr 1- qsma/SMA-jks |
|
|
DC -18 GHz |
1.25 |
Hızlı SMA erkek ila SMA kadın |
|

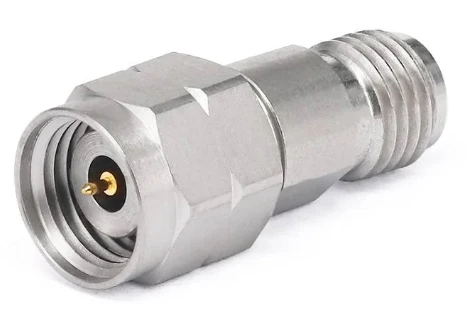

SMA - 2,4mm RF adaptörü |
|||||
|
Suka |
Çizim |
Fequence |
VSWR |
Açıklama Türü |
|
|

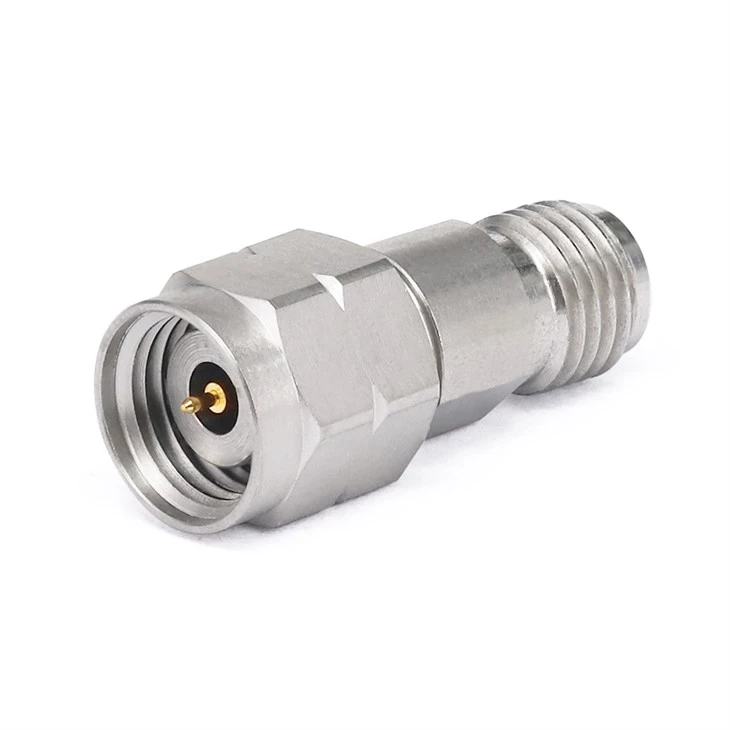

Fr 1- sma/2.4- kjs |
|
|
DC -26.5 GHz |
1.15 |
SMA dişi 2,4 mm erkek |
|
SMA - 2,92 mmRF adaptörü |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|
Fr 1- sma/2.92- jjs |
|
|
DC -18 GHz |
1.15 |

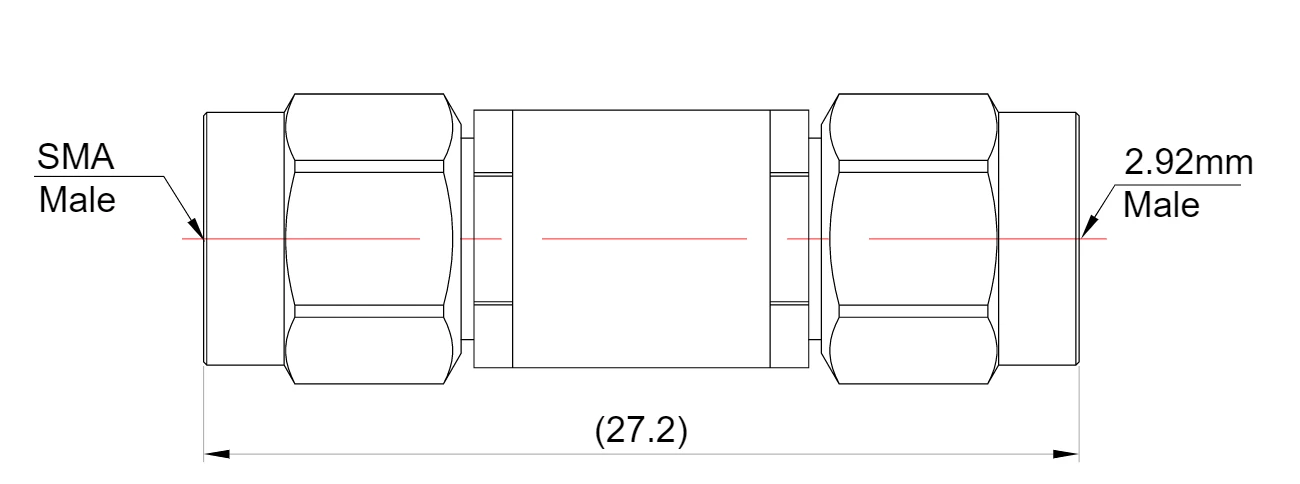

SMA erkek ila 2.92mm erkek |
|
Fr 1- sma/2.92- kks |
|
|
DC -18 GHz |
1.15 |

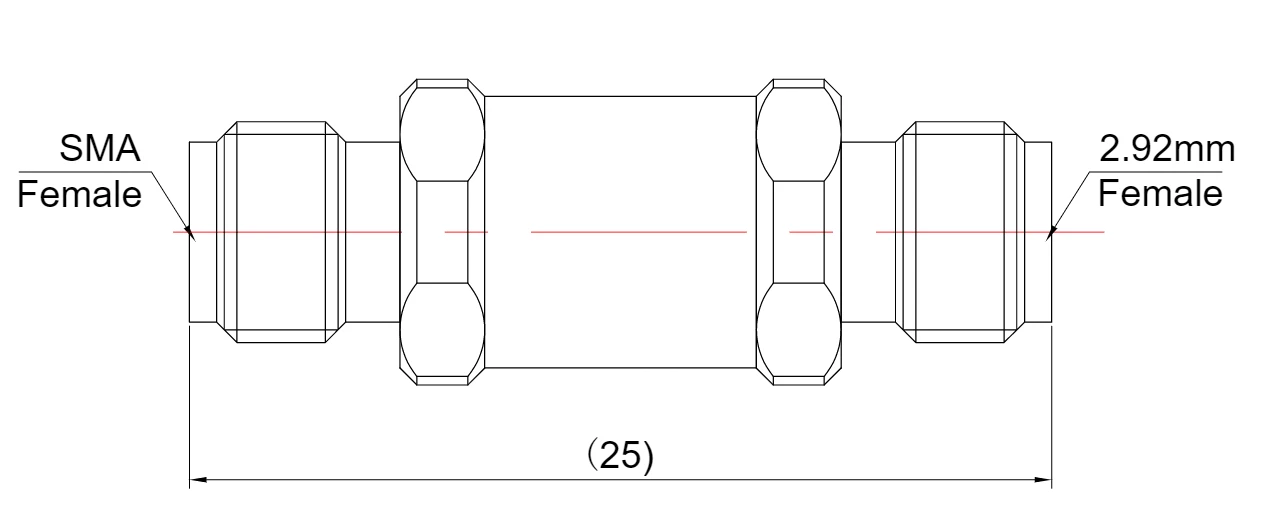

SMA dişi 2,92mm dişi |
|

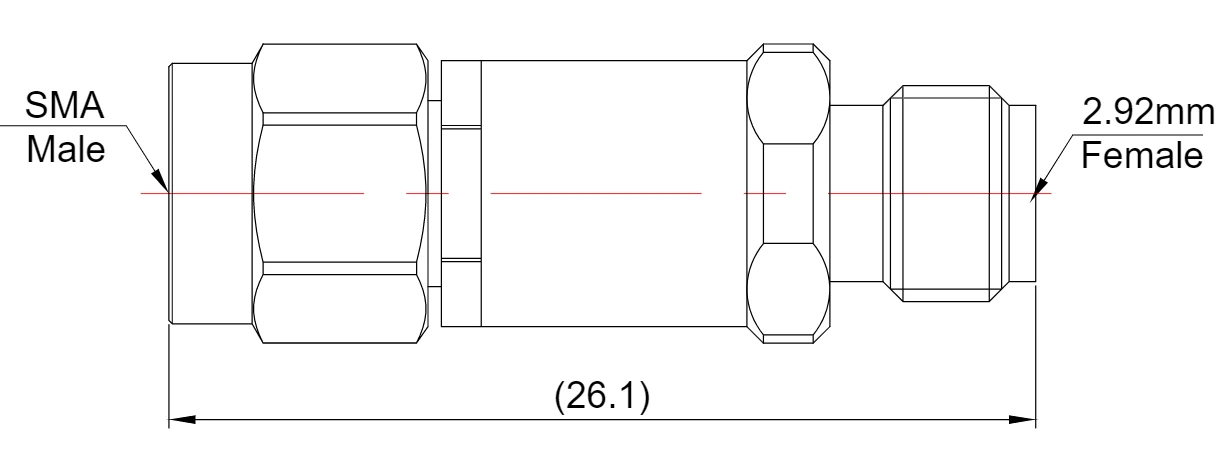

Fr 1- sma/2.92- jks |
|
|
DC -18 GHz |
1.15 |
SMA erkek 2,92mm kadın |
|
Fr 1- sma/2.92- kjs |
|
|
DC -18 GHz |
1.15 |

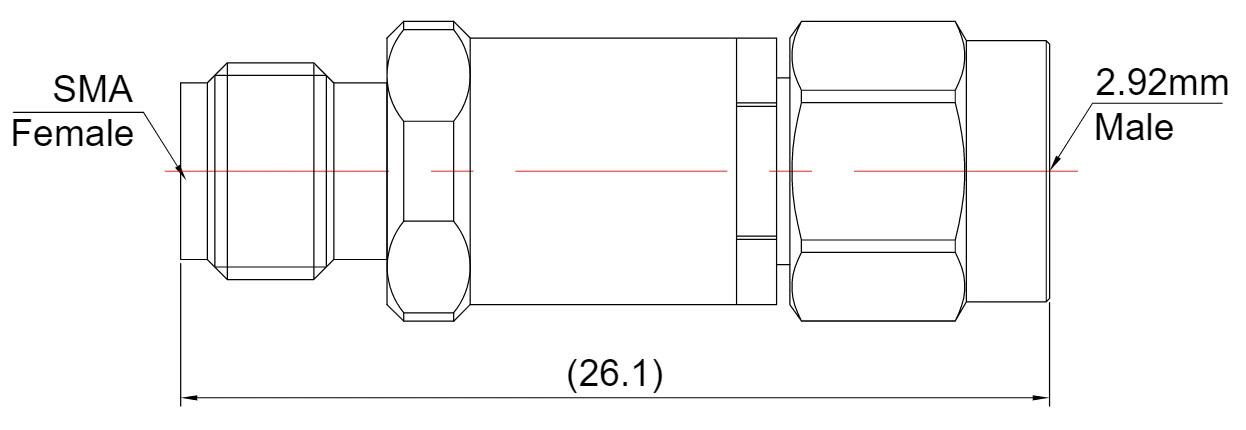

SMA dişi 2,92mm erkek |
|

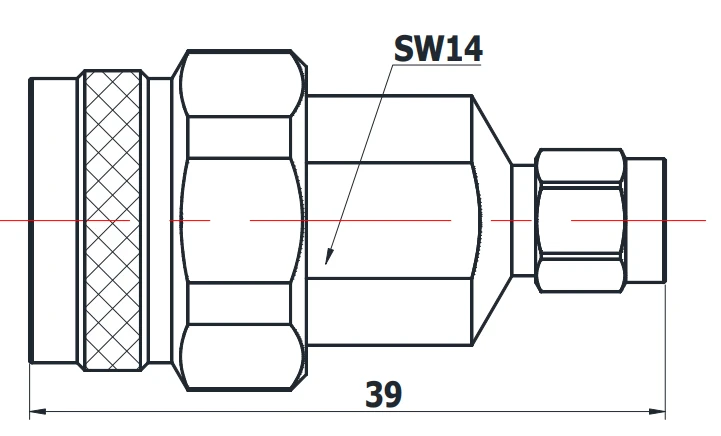

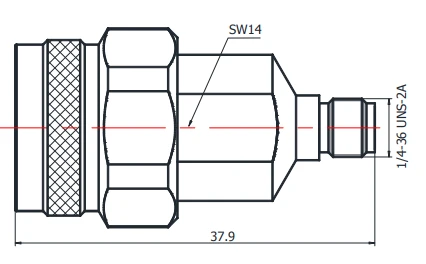

SMA - N RF Adaptör |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|

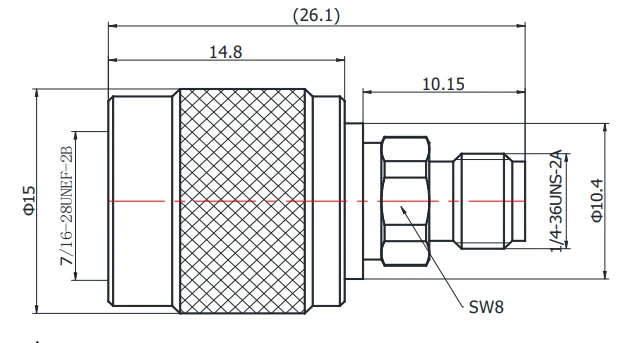

Fr 1- n/SMA-JJS |
|
|
DC -18 GHz |
1.15 |
N Erkek - Sma Erkek |
|
Fr 1- n/sMa-kks |
|
|
DC -18 GHz |
1.15 |
N kadın - SMA dişi |
|
Fr 1- n/SMa-jks |
|
|
DC -18 GHz |
1.15 |
N Erkek - SMA Kadına |
|
Fr 1- n/SMA-KJS |
|
|
DC -18 GHz |
1.15 |
N dişi ila SMA erkek |
|

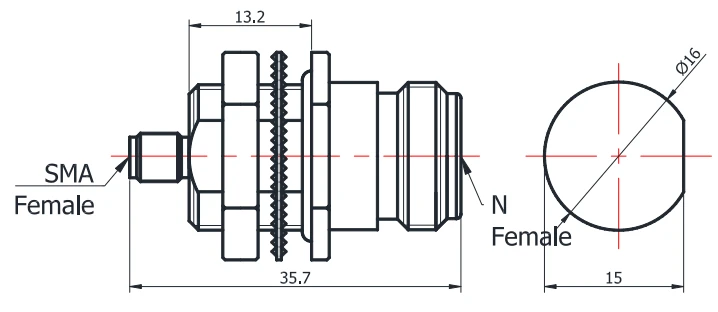

Fr 1- n/sma-kykg |
|
|
DC -18 GHz |
1.15 |
N bülten montajlı kadından SMA dişi |
|
Fr 1- n/SMA-KFKG |
|
|
DC -18 GHz |
1.15 |

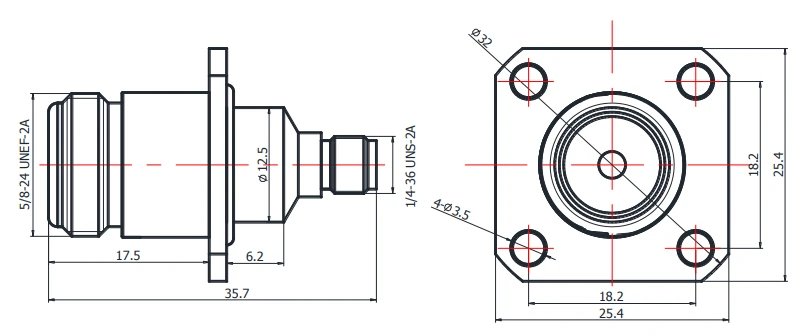

N dişi 4 delikli flanşlı dişi dişi |
|

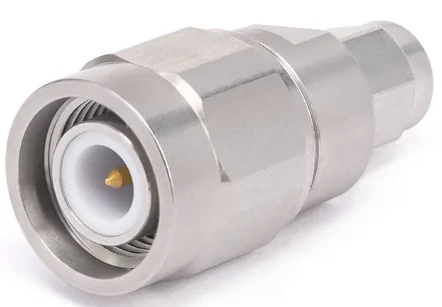

SMA - TNC RF adaptörü |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|
Fr 1- tnc/SMa-jjs |
|
|
DC -18 GHz |
1.25 |
Tnc erkek ila sma erkek |
|
Fr 1- tnc/sMa-kks |
|
|
DC -18 GHz |
1.25 |

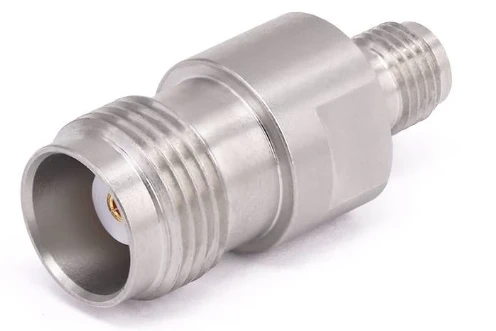

TNC kadın ila SMA dişi |
|
Fr 1- tnc/SMa-jks |
|
|
DC -18 GHz |
1.25 |

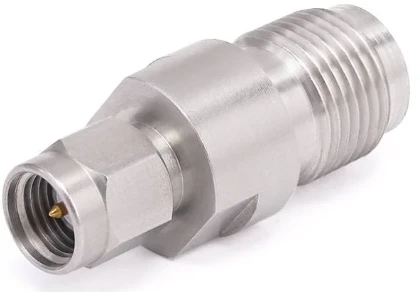

TNC Erkek - SMA Kadına |
|
Fr 1- TNC/SMA-KJS |
|
|
DC -18 GHz |
1.25 |
TNC dişi SMA erkek |
|
Fr 1- tnc/SMa-jj |
|
|
DC -3 GHz |
1.25 |
Tnc erkek ila sma erkek |
|
Fr 1- tnc/sma-kk |
|
|
DC -3 GHz |
1.25 |
TNC kadın ila SMA dişi |
|
Fr 1- tnc/SMA-JK |
|
|
DC -3 GHz |
1.25 |
TNC Erkek - SMA Kadına |
|
Fr 1- tnc/SMA-KJ |
|
|
DC -3 GHz |
1.25 |
TNC dişi SMA erkek |
|

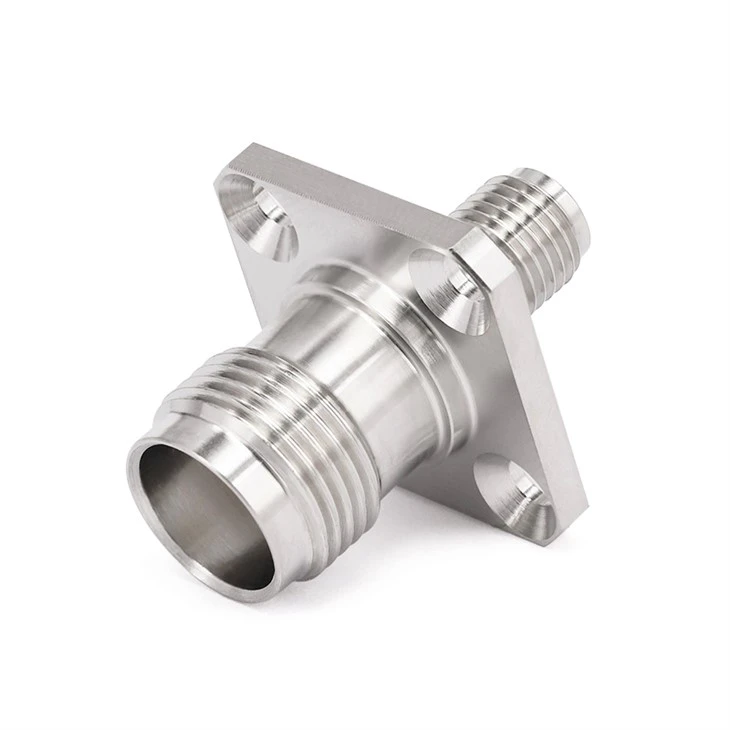

Fr 1- tnc/sMa-kfk1 |
|
|
DC -4 GHz |
1.25 |
TNC dişi 4 delikli flanşlı SMA dişi |
|
SMA - BNC RF adaptörü |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|
Fr 1- bnc/SMa-jjs |
|
|
DC -18 GHz |
1.15 |
BNC erkek ila SMA erkek |
|
Fr 1- bnc/sMa-kks |
|
|
DC -18 GHz |
1.15 |
BNC dişi için SMA kadın |
|
Fr 1- bnc/SMa-jks |
|
|
DC -18 GHz |
1.15 |
Bnc erkek ila sma kadın |
|
Fr 1- bnc/sMa-kjs |
|
|
DC -18 GHz |
1.15 |
BNC dişi SMA erkek |
|
SMA-GPPO (mini-SMP) RF adaptörü |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|
Fr 1- SMA/GPPO-JJ |
|
|
DC -18 GHz |
1.20 |
SMA erkek - GPPO Erkek |
|
Fr 1- SMA/GPPO-KK |
|
|
DC -18 GHz |
1.20 |
SMA dişi gppo kadın |
|
Fr 1- SMA/GPPO-JK |
|
|
DC -18 GHz |
1.20 |
SMA Erkek - GPPO Kadına |
|
Fr 1- SMA/GPPO-KJ |
|
|
DC -18 GHz |
1.20 |
SMA dişi gppo erkek |
|
SMA - GPO (SMP) RF Adaptörü |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|
Fr 1- sma/gpo-jj |
|
|
DC -18 GHz |
1.20 |
SMA erkek - GPO erkek |
|
Fr 1- sma/gpo-kk |
|
|
DC -18 GHz |
1.20 |
SMA dişi GPO'ya Kadın |
|
Fr 1- sma/gpo-jk |
|
|
DC -18 GHz |
1.20 |
SMA erkek to GPO kadın |
|
Fr 1- sma/gpo-kj |
|
|
DC -18 GHz |
1.20 |
SMA dişi GPO'ya erkek |
|
SMA - SSMA RF Adaptörü |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|
Fr 1- sma/ssma-jj |
|
|
DC -27 GHz |
1.25 |
SMA erkek ila ssma erkek |
|
Fr 1- SMA/SSMA-KK |
|
|
DC -6 GHz |
1.25 |
SMA dişi SSMA Kadına |
|
Fr 1- sma/ssma-jk |
|
|
DC -18 GHz |
1.25 |
SMA erkek - SSMA kadın |
|
Fr 1- sma/ssma-kj |
|
|
DC -18 GHz |
1.25 |
SMA dişi SSMA erkek |
|
SMA - SSMC RF adaptörü |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|
Fr 1- SMA/SSMC-JJ |
|
|
DC -6 GHz |
1.20 |
SMA erkek - SSMC Erkek |
|
Fr 1- SMA/SSMC-KK |
|
|
DC -6 GHz |
1.20 |
SMA dişi SSMC Kadına |
|
Fr 1- SMA/SSMC-JK |
|
|
DC -6 GHz |
1.20 |
SMA erkek ila ssmc kadın |
|
Fr 1- SMA/SSMC-KJ |
|
|
DC -6 GHz |
1.20 |
SMA dişi SSMC Erkek |
|

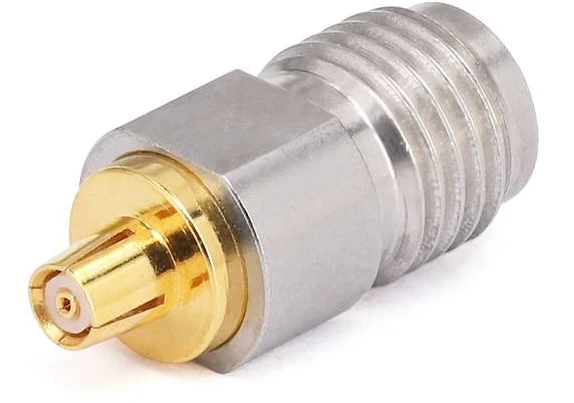

SMA - MCX RF Adaptör |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|
Fr 1- sma/mmcx-jj |
|
|
DC -6 GHz |
1.20 |
SMA erkek ila mmcx erkek |
|
Fr 1- sma/mmcx-kk |
|
|
DC -6 GHz |
1.20 |
SMA dişi mmcx kadın |
|
Fr 1- sma/mmcx-jk |
|
|
DC -6 GHz |
1.20 |
SMA erkek ila mmcx kadın |
|
Fr 1- sma/mmcx-kj |
|
|
DC -6 GHz |
1.20 |
SMA dişi mmcx erkek |
|
SMA - IPEX RF Adaptör |
|||||
|
Suka |
Çizim |
Sıklık |
VSWR |
Açıklama Türü |
|
|

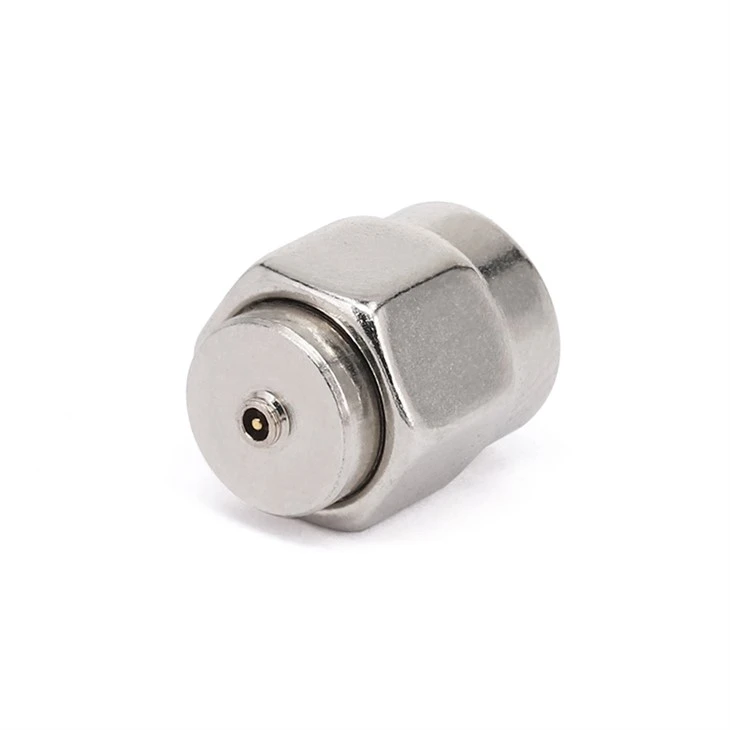

Fr 1- sma/ipx 1- jj |
|
|
DC -6 GHz |
1.35 |
SMA erkek ila ipx1 erkek |
|
Fr 1- sma/ipx 1- kks |
|
|
DC -6 GHz |
1.20 |
SMA erkek ila ipx1 dişi |
|
Fr 1- sma/ipx 4- jj |
|
|
DC -6 GHz |
1.35 |

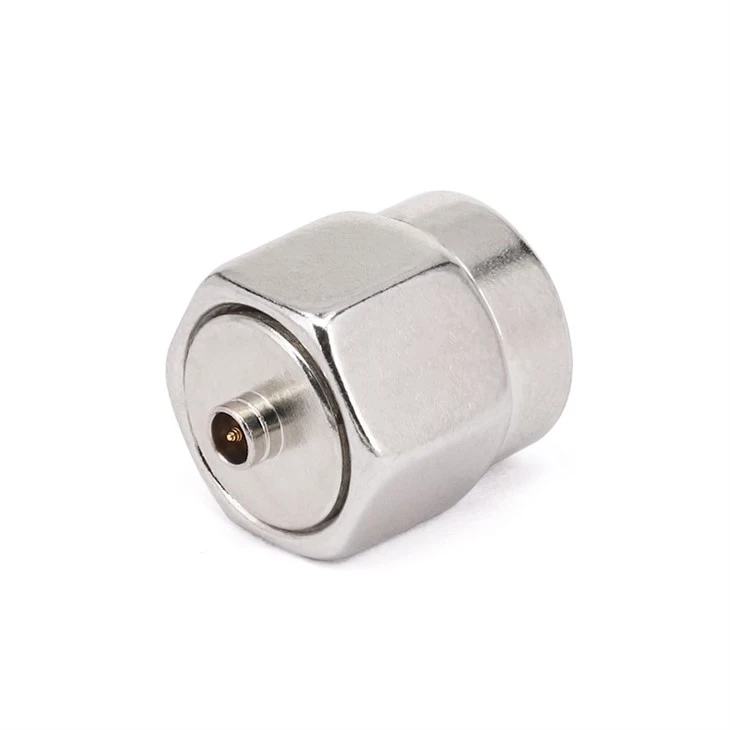

SMA erkek ila ipx4 erkek |
