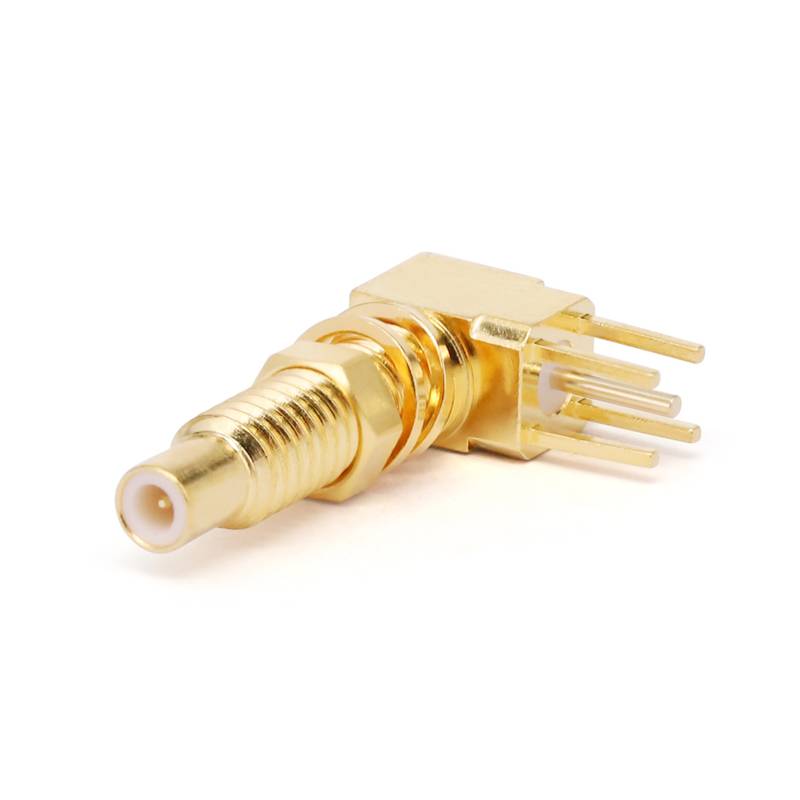

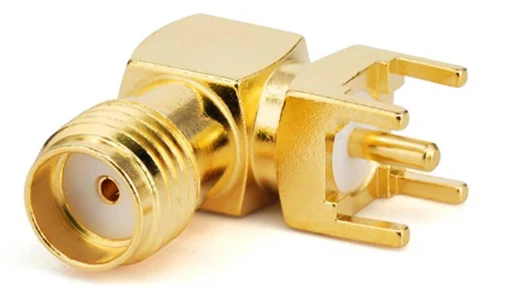

PCB konektörleri
"Radyo frekansı baskılı devre kartı konektörlerinin" kısaltılması olan RF PCB konektörleri, profesyonel elektrik bileşenleridir . Koaksiyel kablolar ve basılı devre kartları ({1}} arasında güvenilir bir bağlantı elde etmek için tasarlanmıştır. Senaryolar .
Açıklama
Ürün Giriş
"Radyo frekansı baskılı devre kartı konektörlerinin" kısaltılması olan RF PCB konektörleri, profesyonel elektrik bileşenleridir . Koaksiyel kablolar ve basılı devre kartları ({1}} arasında güvenilir bir bağlantı elde etmek için tasarlanmıştır. Senaryolar .
RF PCB konektörleri tipik olarak 50 veya 75 ohm karakteristik empedanslarla tasarlanmıştır . Bu kesin empedans eşleşmesi, iletim hatlarının empedansı . eşleşmeyen empedansın empedansı ile hizalandığı için çok önemlidir. frekans sinyalleri . Bazı modeller, 110 GHz'e kadar frekanslarda veya daha yüksek . düşük ekleme kaybına sahiptir, yani sinyal konektörlerinden geçerken sinyal gücünün nispeten kararlı kaldığı .
Ürün Vücut Stili
FlexIRF'ler, yaygın olarak kullanılan PCB konektörleri için çok çeşitli bağlantı noktası tiplerine sahiptir.

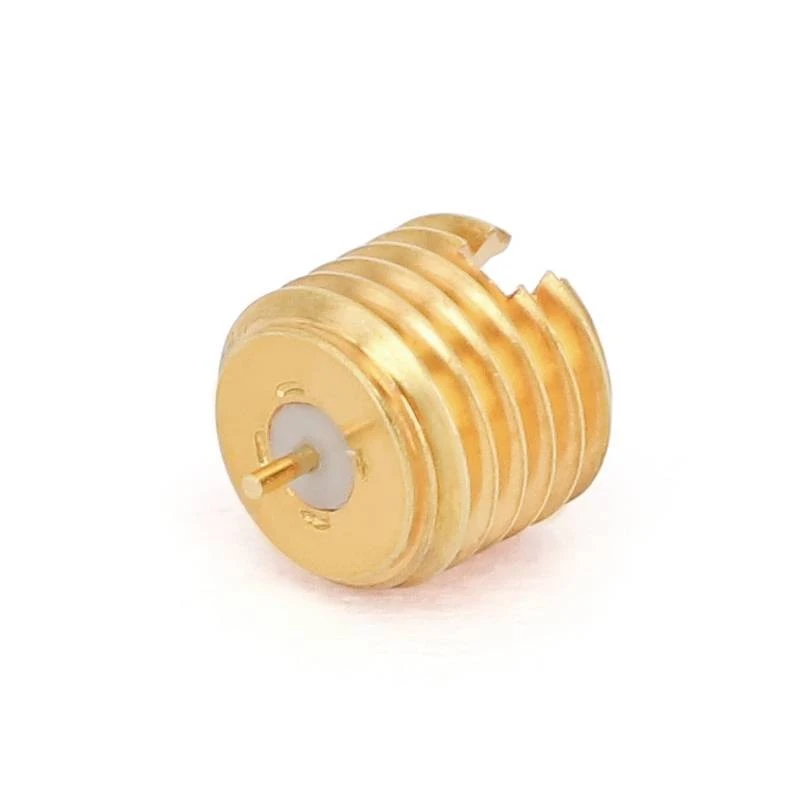

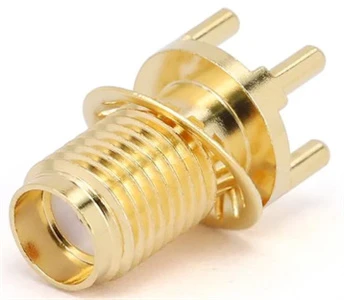

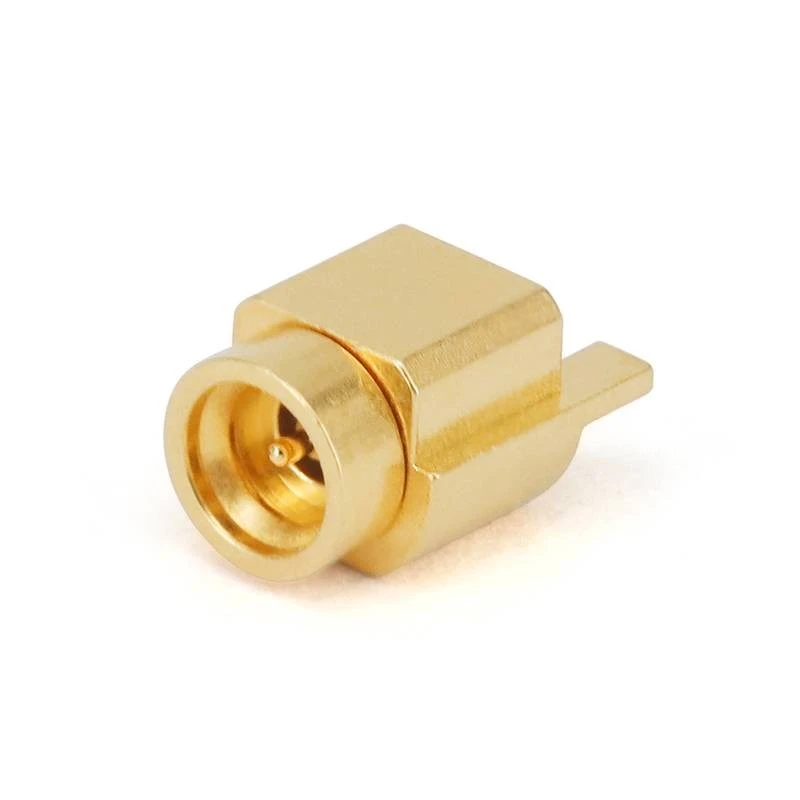

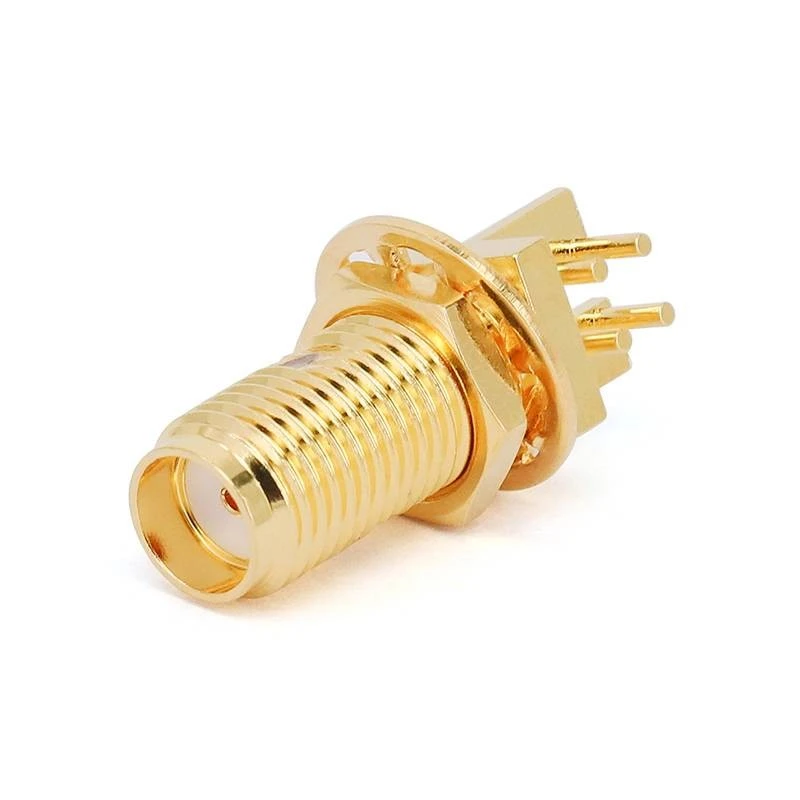

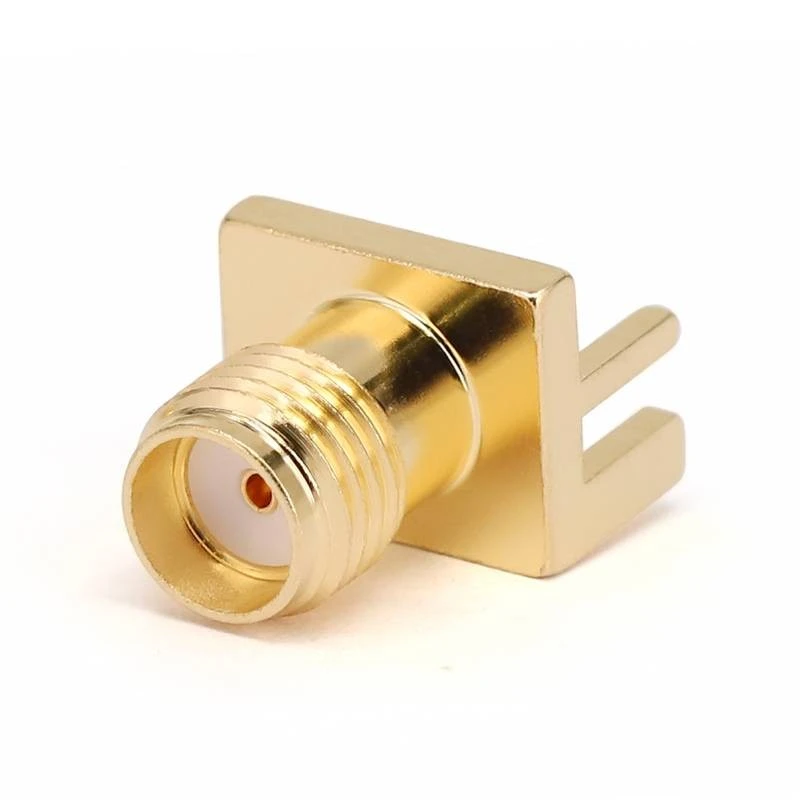

Delik montajı, yüzey montajı ve kenar montajı . dahil olmak üzere farklı montaj stilleri içinde gelirler, bu da farklı PCB düzenlerine kolay entegrasyon sağlar . Örneğin, yüzey - monte edilmiş RF PCB konnektörleri genellikle, PC yüzeyine doğrudan paraledilebilecek şekilde, arazide, odanın doğrudan paralel olarak tercih edilir {
Ürün uygulaması
RF PCB konektörleri, mobil baz istasyonlarında yoğun bir şekilde kullanılır, burada MRI (manyetik rezonans görüntüleme) makineleri ve kablosuz hasta izleme cihazları gibi tıbbi ekipmanlarda anten ve PCB . arasında yüksek frekans sinyallerinin iletimini sağlar, RF PCB konektörleri yüksek frekanslı sinyaller aktarmak için kullanılır, yüksek frekanslı sinyaller, aktarmak için kullanılır, kullanılır. PCB konektörleri, uyarlanabilir seyir kontrolü . gibi işlevler için otomotiv radar sistemleri gibi uygulamalarda kullanılır.
Tedarik SSS
Ürün spesifikasyon verileri
|
Konfigürasyon |
|
|
Bağlayıcı tipi |
SMA/2.92mm/2.4mm/1.85mm/gpo |
|
Konektör empedansı |
50 ohm |
|
Bağlayıcı polaritesi |
Standart |
|
Bağlayıcı Bağlantı Yöntemi |
Düz/ 2 delikli flanş/ 4 delikli flanş |
|
Ek yöntemi |
Temas etmek |
|
Malzeme Bilgileri |
|
|
Orta temas |
Küp altın kaplama |
|
Dış temas |
Pirinç altın kaplama |
|
Vücut |
Pirinç altın kaplama ve paslanmaz çelik |
|
Dielektrik |
PEI/PTFE |
|
Çevresel Veriler |
|
|
Sıcaklık aralığı |
-55 derecesi +165 derecesi |
|
2011/65/AB (ROHS) |
Uyumlu |
Ürün türü

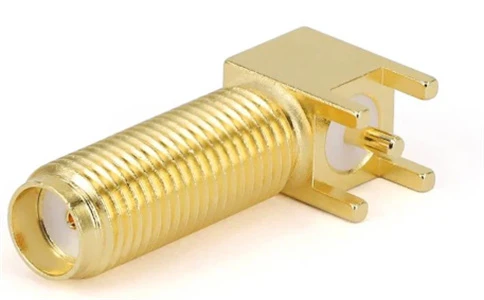

| SMA PCB konektörleri | |||||
 |
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

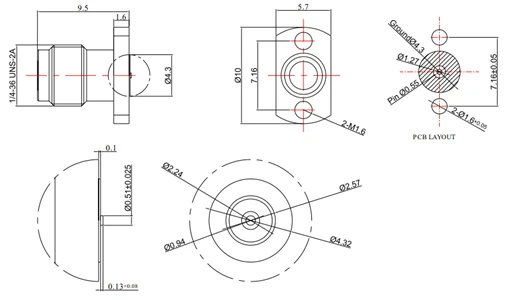

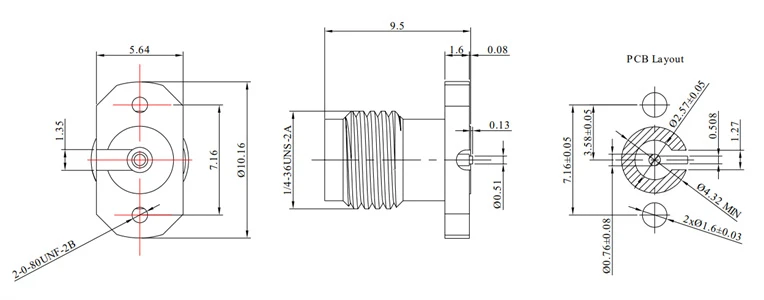

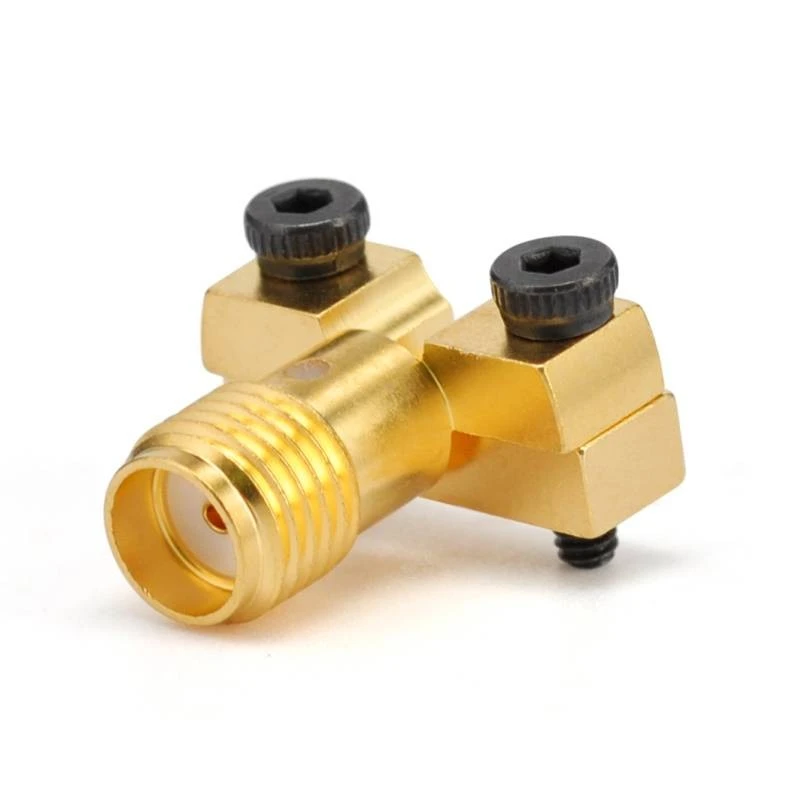

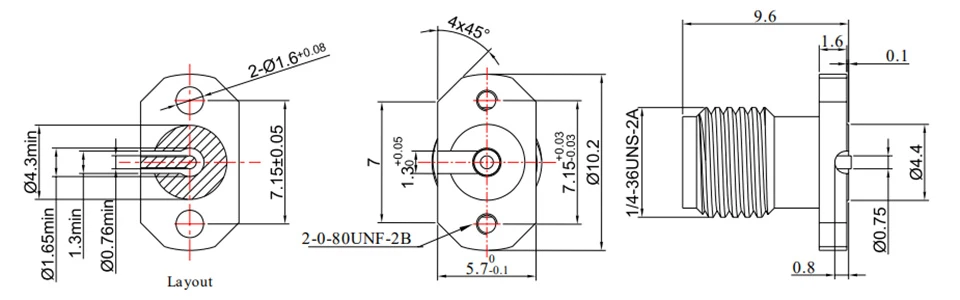

Fr 2- SMA-KFD 216-4 |
DC - 26.5 GHz |
1.20 |
Vida sabitleme |
Paslanmaz çelik |
Yüzey sinyali |
|
|
|
||||
|

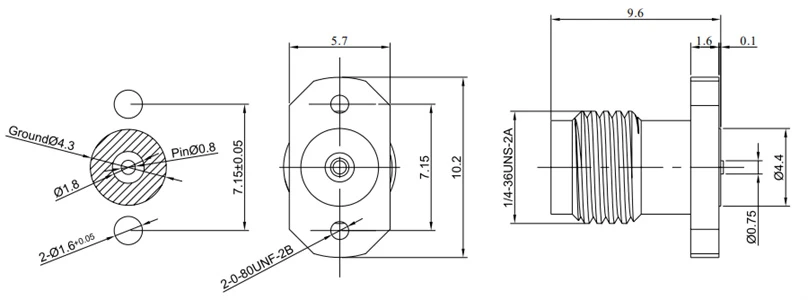

Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

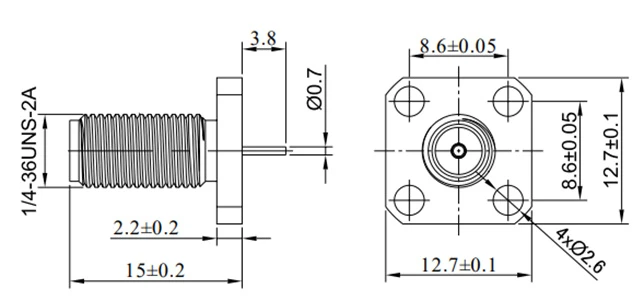

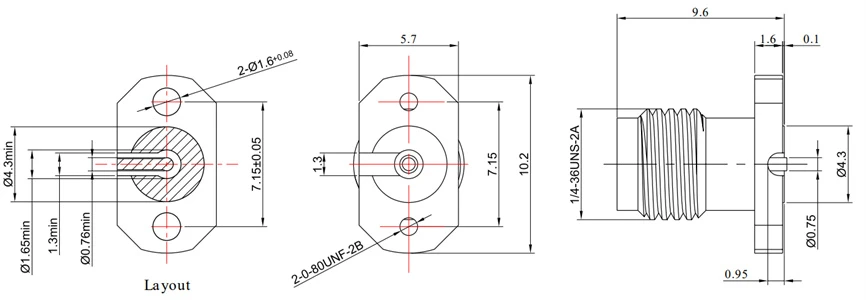

Fr 2- SMA-KFD216 |
DC - 26.5 GHz |
1.20 |
Vida sabitleme |
Paslanmaz çelik |
Orta ve Alt Sinyaller |
|
|
|
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

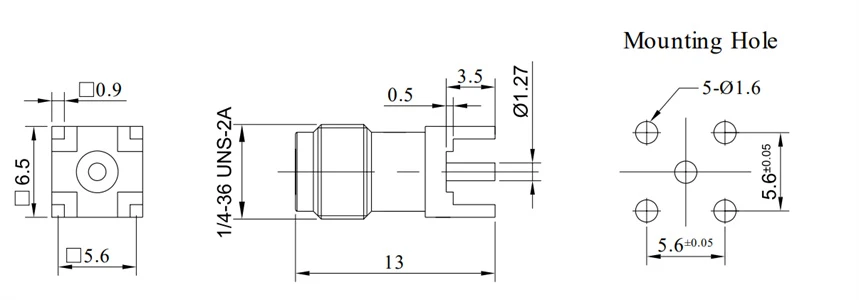

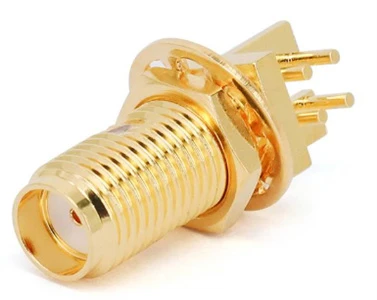

Fr 2- SMA-KHD 104-1 |
DC - 12.4 GHz |
1.20 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
SMA PCB konektörleri |
|||||
|
|
|
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

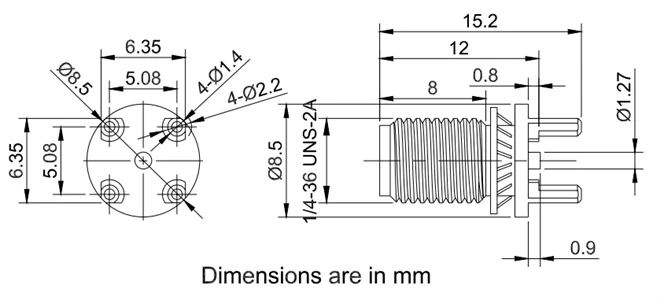

Fr 2- SMA-KHD100 |
DC - 18 GHz |
1.25 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
|
|
||||
|

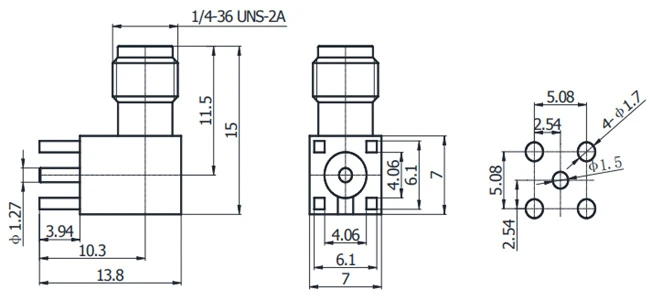

Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

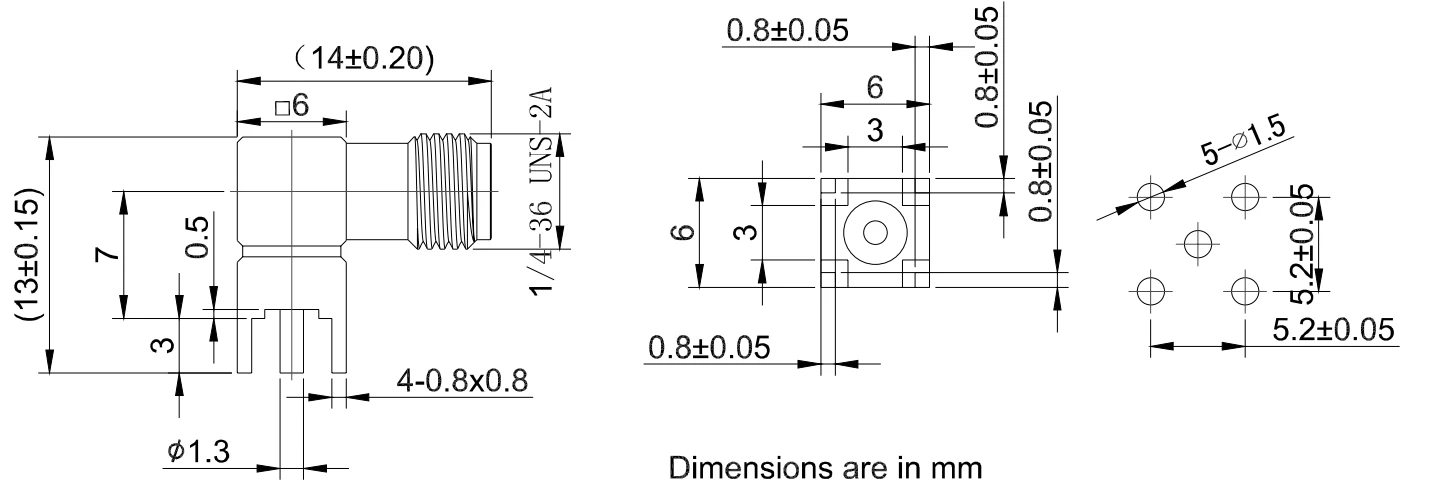

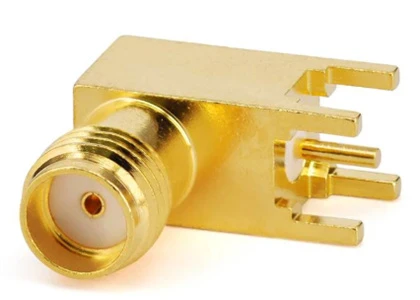

Fr 2- sMa-kwhd |
DC - 6 GHz |
1.25 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
SMA PCB konektörleri |
|||||
|
|
|
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

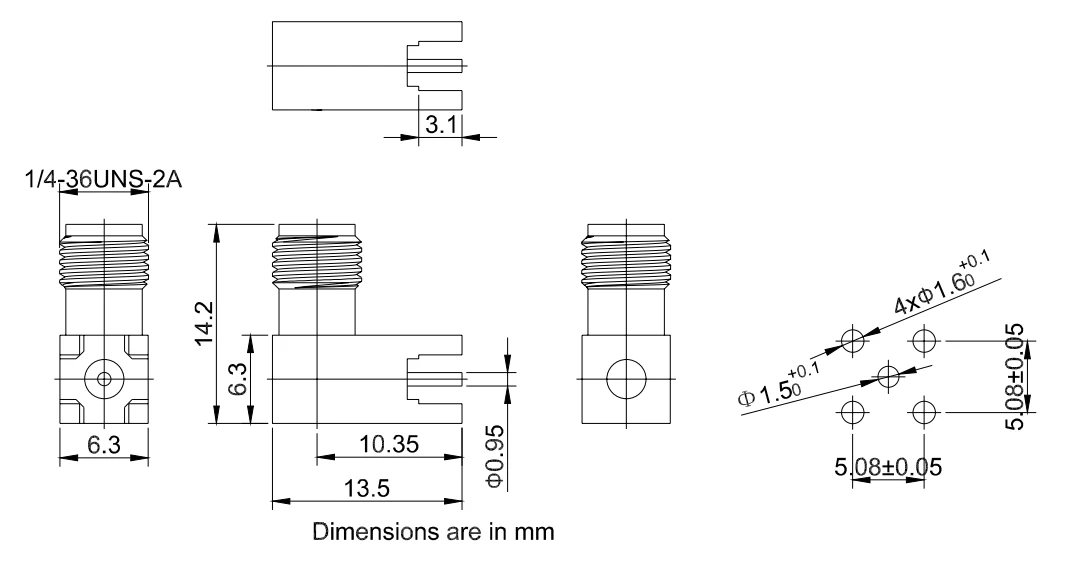

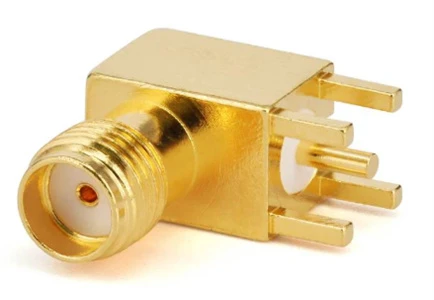

Fr 2- SMA-KWHD10 |
DC - 6 GHz |
1.25 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
|
|
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2- SMA-KWHD11 |
DC - 6 GHz |
1.25 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
SMA PCB konektörleri |
|||||
|
|
|
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

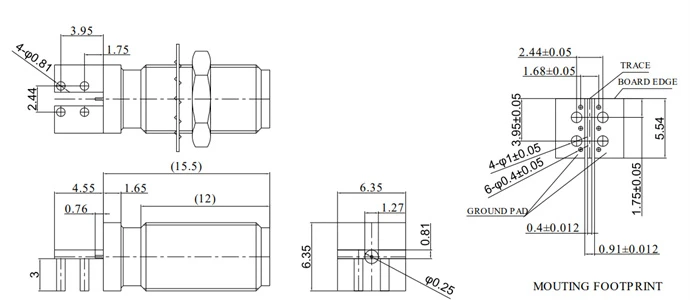

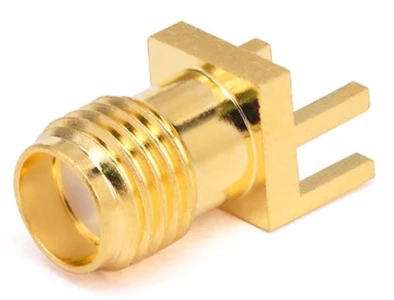

Fr 2- SMA-KHD201A |
DC - 6 GHz |
1.25 |
Yatay kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
|
|
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2- SMA-KWHD17 |
DC - 6 GHz |
1.25 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

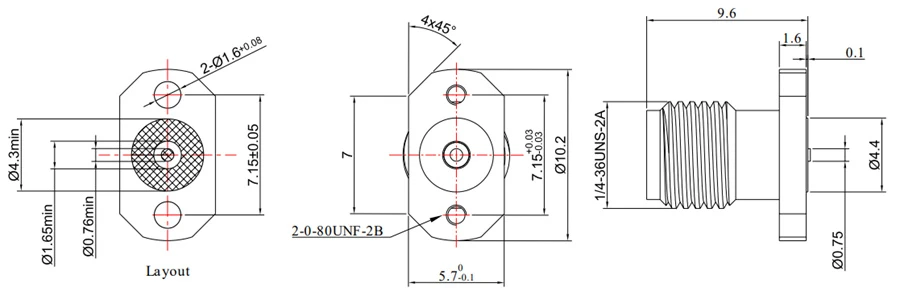

Fr 2- SMA-KYFD0101 |
DC - 6 GHz |
1.25 |
Vida sabitleme |
Pirinç altın kaplama |
Na |
|
SMA PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2- SMA-KYHD321 |
DC - 26.5 GHz |
1.30 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2- SMA-KHD |
DC - 6 GHz |
1.25 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
2.92mm PCB konektörleri |
|||||
|
|
 |
||||
|

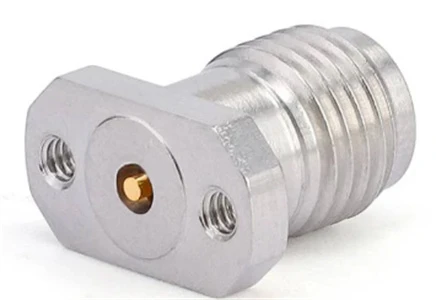

Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

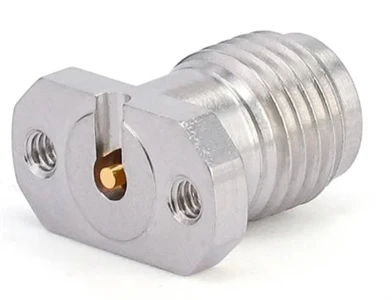

Fr 2-2.92- kfd216 |
DC - 40 GHz |
1.25 |
Vida sabitleme |
Paslanmaz çelik |
Yüzey sinyali |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2-2.92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Vida sabitleme |
Paslanmaz çelik |
Orta ve Alt Sinyaller |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

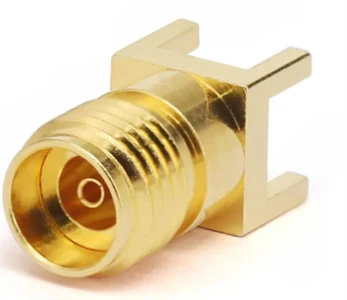

Fr 2-2.92- khd100 |
DC - 40 GHz |
1.25 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
3.5mm PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2-3.5- kfd216 |
DC - 26.5 GHz |
1.25 |
Vida sabitleme |
Paslanmaz çelik |
Yüzey sinyali |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2-3.5- kfd 216-1 |
DC - 26.5 GHz |
1.25 |
Vida sabitleme |
Paslanmaz çelik |
Orta ve Alt Sinyaller |
|
2.4mm PCB konektörleri |
|||||
|
|
 |
||||
|

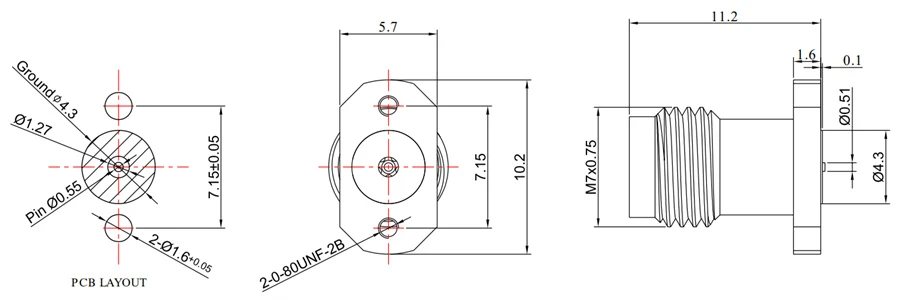

Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

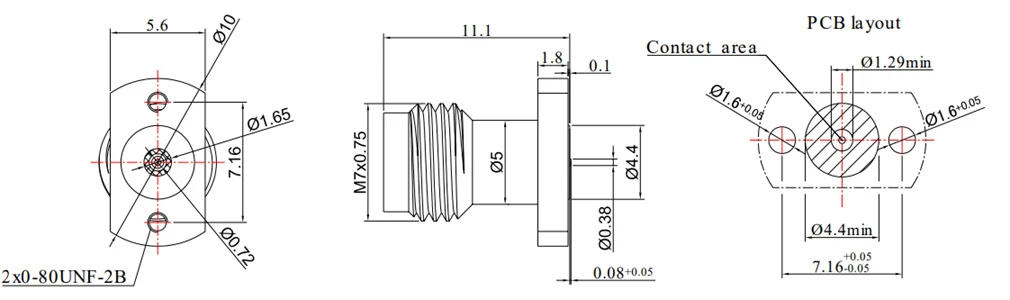

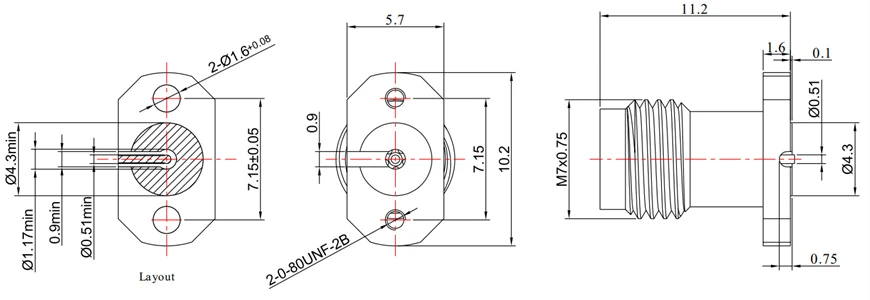

Fr 2-2.4- kfd216 |
DC - 50 Hz |
1.25 |
Vida sabitleme |
Paslanmaz çelik |
Yüzey sinyali |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Vida sabitleme |
Paslanmaz çelik |
Orta ve Alt Sinyaller |
|
1.85mm PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

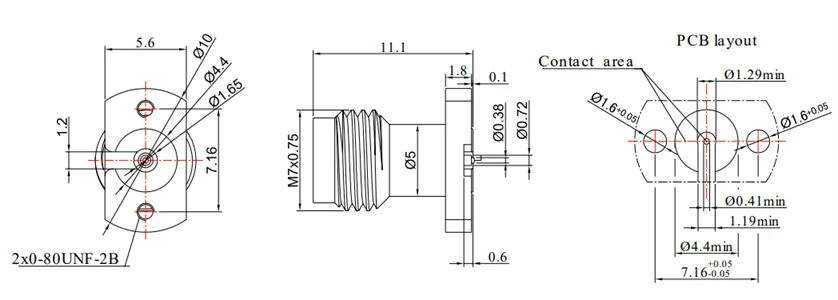

Fr 2-1.85- kfd216 |
DC - 67 Hz |
1.30 |
Vida sabitleme |
Paslanmaz çelik |
Yüzey sinyali |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Vida sabitleme |
Paslanmaz çelik |
Orta ve Alt Sinyaller |
|
GPO (SMP) PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

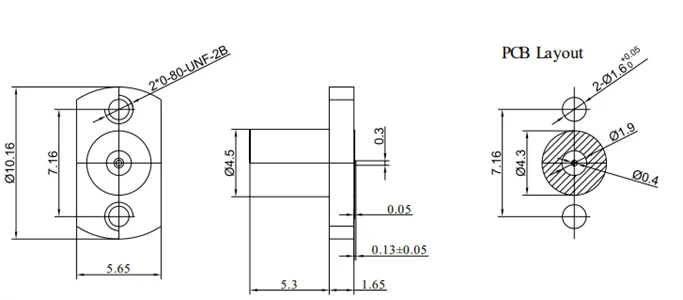

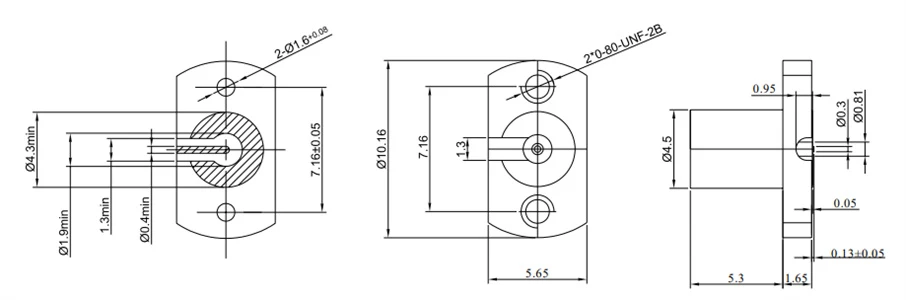

Fr 2- gpo-jfd216 |
DC - 40 GHz |
1.50 |
Vida sabitleme |
Paslanmaz çelik |
Yüzey sinyali |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Vida sabitleme |
Paslanmaz çelik |
Orta ve Alt Sinyaller |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2- gpo-khd |
DC - 18 Hz |
1.25 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
GPO (SMP) PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|
Fr 2- gpo-jhd15 |
DC - 40 GHz |
1.50 |
Kartuş lehimleme |
Pirinç altın kaplama |
Sınırlı tespit |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|
Fr 2- gpo-jfd 246- f |
DC - 26.5 GHz |
1.45 |
Vida sabitleme |
Pirinç altın kaplama |
Tam tespit |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|

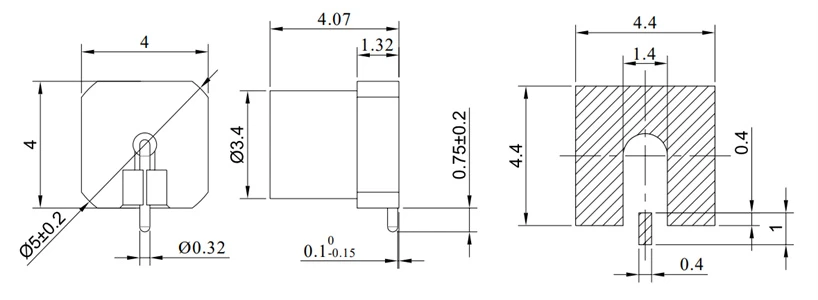

Fr 2- gpo-jhd 23- f |
DC - 26.5 GHz |
1.45 |
Kartuş ve yüzey lehimleme |
Pirinç altın kaplama |
Tam tespit |
|
GPO (SMP) PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|

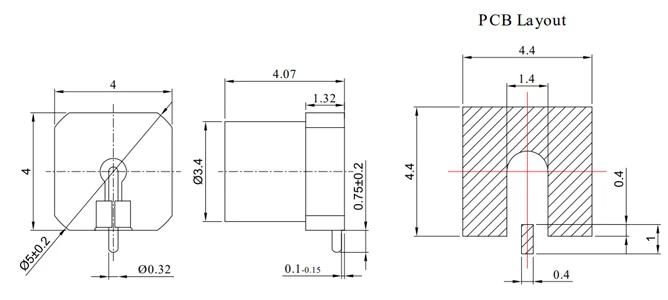

Fr 2- gpo-jhd 23- l |
DC - 26.5 GHz |
1.45 |
Kartuş ve yüzey lehimleme |
Pirinç altın kaplama |
Sınırlı tespit |
|
|
|
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|
Fr 2- gpo-jhd 23- s |
DC - 26.5 GHz |
1.45 |
Kartuş ve yüzey lehimleme |
Pirinç altın kaplama |
Düz |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|
Fr 2- gpo-jhd 2- s |
DC - 26.5 GHz |
1.45 |
Kartuş lehimleme |
Pirinç altın kaplama |
Düz |
|
GPPO (mini-SMP) PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|
Fr 2- gppo-jhd 1- s |
DC - 65 GHz |
1.57@40G |
Yüzey lehimleme |
Pirinç altın kaplama |
Düz |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|
Fr 2- gppo-jhd1 |
DC - 65 GHz |
1.57@40G |
Yüzey lehimleme |
Pirinç altın kaplama |
Tam tespit |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|

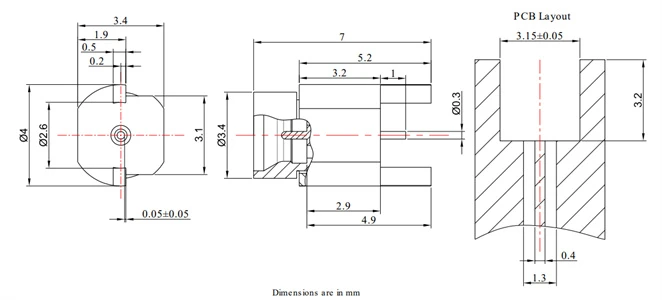

Fr 2- GPPO-JHD20R |
DC - 40 GHz |
1.25 |
Yatay yüzey lehimleme |
Pirinç altın kaplama |
Düz |
|
GPPO (Mini-SMP) ve G3PO (SMPS) PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|
Fr 2- gppo-jhd-s |
DC - 40 GHz |
1.50 |
Kartuş lehimleme |
Pirinç altın kaplama |
Düz |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Arayüz türü |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 GHz |
1.70 |
Yatay yüzey lehimleme |
Pirinç altın kaplama |
Düz |
|
SSMC PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

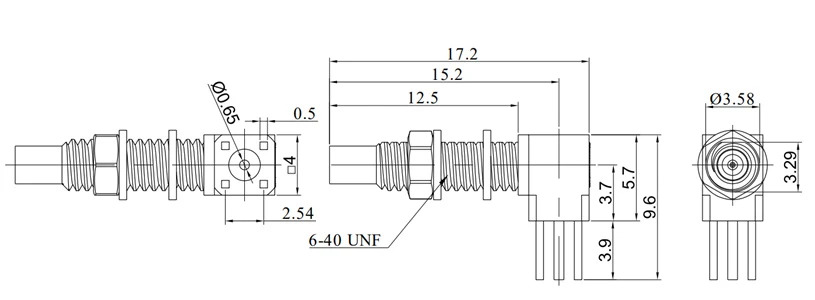

Fr 2- SSMC-JWHD1 |
DC - 6 GHz |
1.35 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
|
 |
||||
|

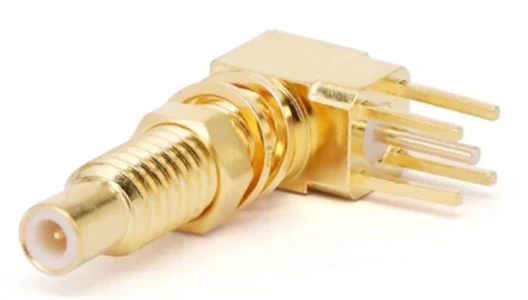

Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

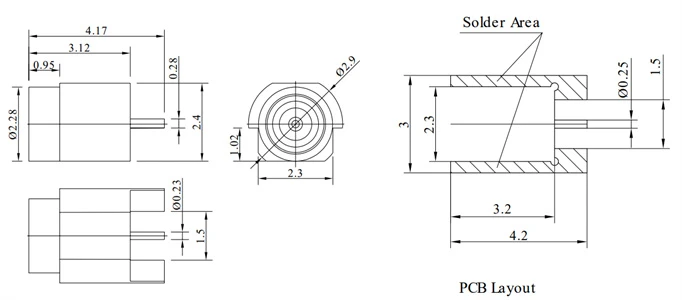

Fr 2- ssmc-jywhd5 |
DC - 6 GHz |
1.35 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

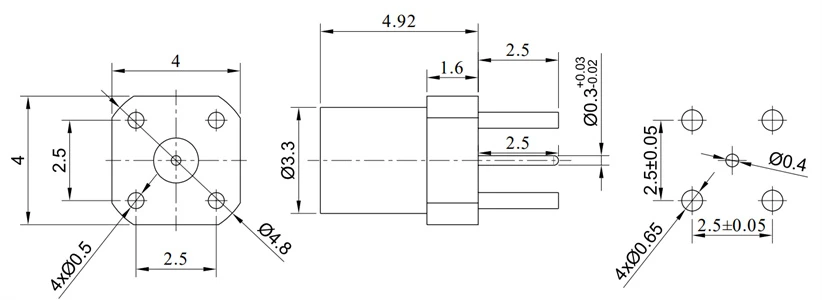

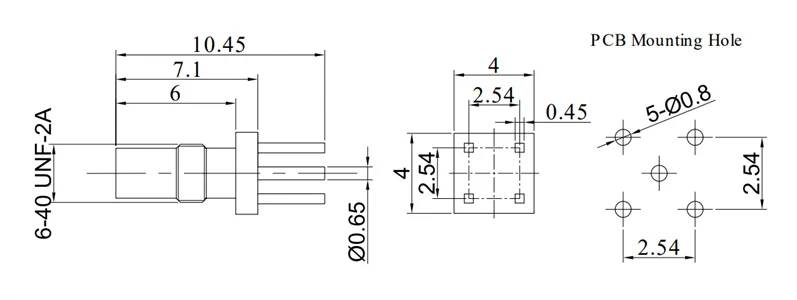

Fr 2- SSMC-JHD2 |
DC - 6 GHz |
1.35 |
Kartuş lehimleme |
Pirinç altın kaplama |
Düz |
|

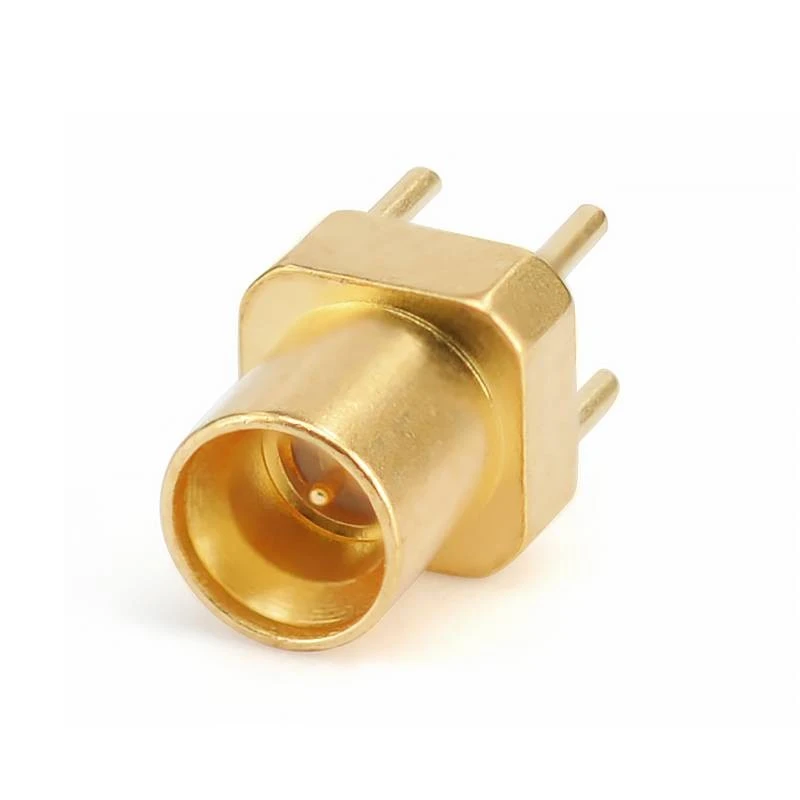

MMCX ve MCX PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

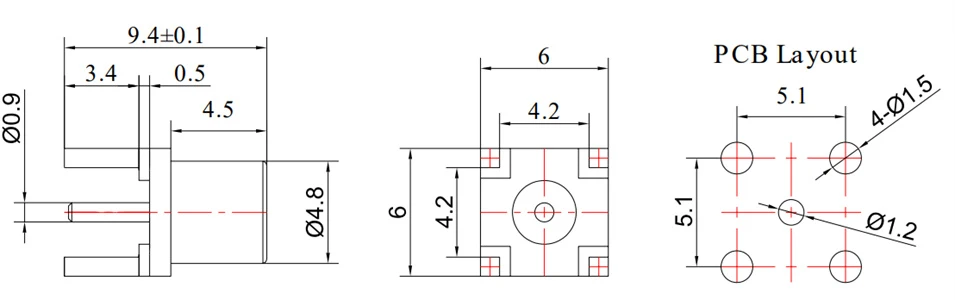

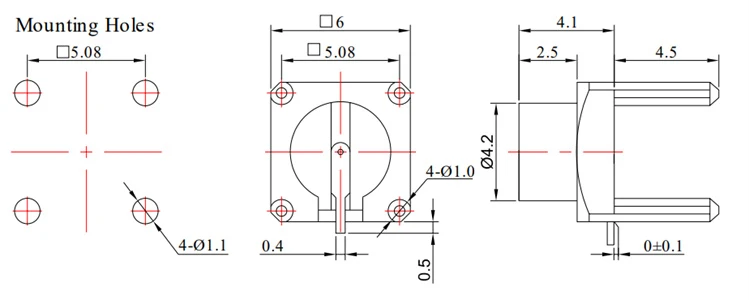

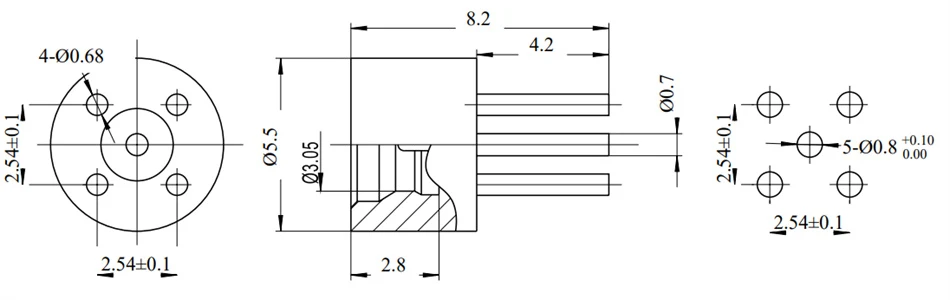

Fr 2- mcx-khd101e |
DC - 6 GHz |
1.30 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2- mcx-kyd1e |
DC - 6 GHz |
1.20 |
Püskürtme |
Pirinç altın kaplama |
Na |
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

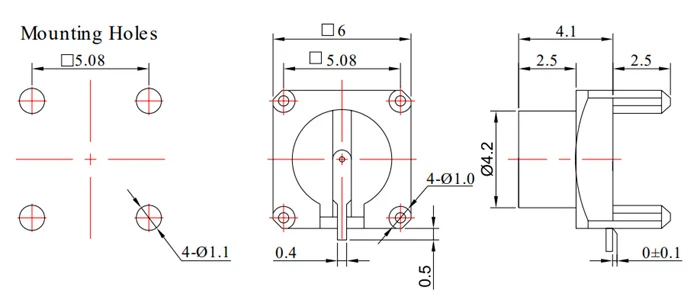

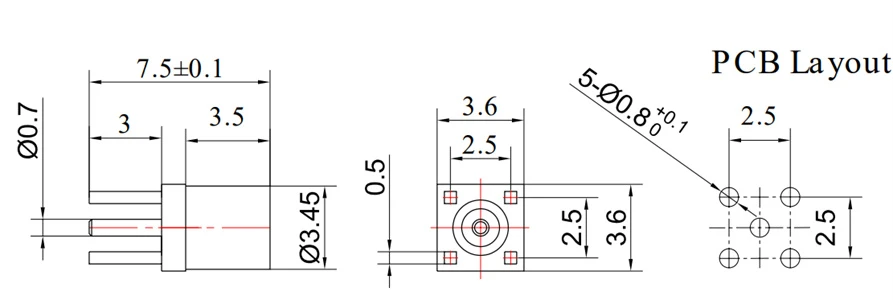

Fr 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
SMB PCB konektörleri |
|||||
|
|
 |
||||
|

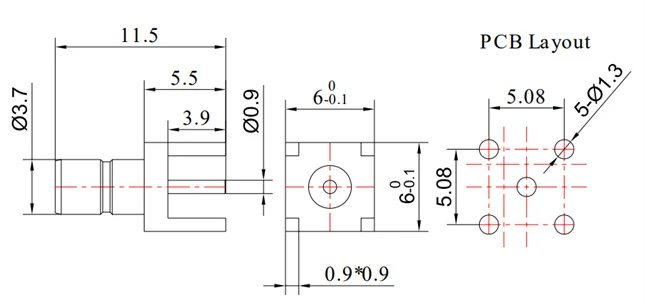

Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|

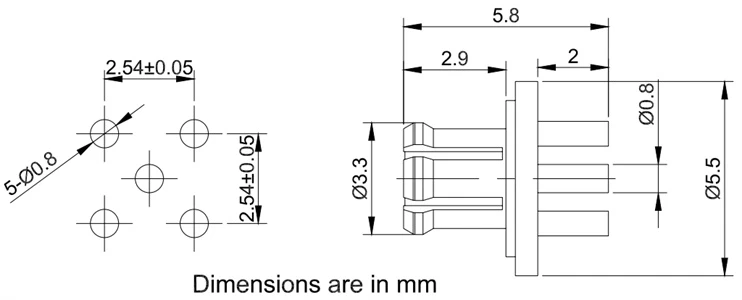

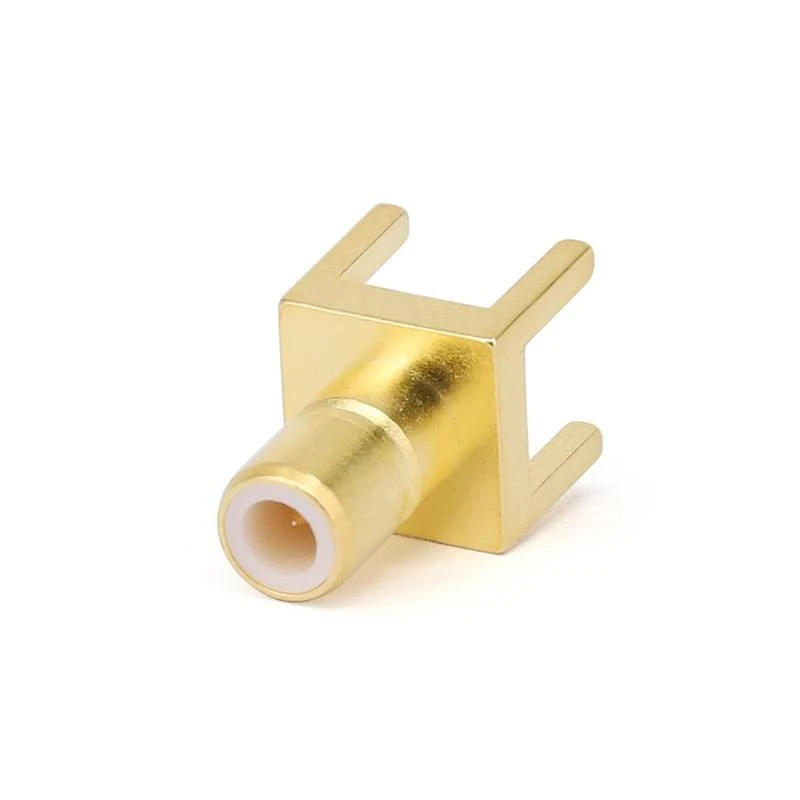

Fr 2- SMB-JHD101E |
DC - 6 GHz |
1.35 |
Kartuş lehimleme |
Pirinç altın kaplama |
Na |
|
BNC PCB konektörleri |
|||||
|
|
 |
||||
|
Suka |
Sıklık |
VSWR |
Kurulum |
Malzeme |
Sinyal modu |
|
Fr 2- bnc-yy -3 |
DC - 4 GHz |
1.30 |
Püskürtme |
Pirinç ni kaplama |
Na |
