Terminal konektörleri
Bu terminal konektörleri olağanüstü performansa sahiptir. Sinyalleri DC ~ 110GHz'den ultra geniş RF frekans bandı boyunca etkili bir şekilde iletebilir, sinyal bütünlüğünü büyük ölçüde koruyabilir ve sinyal zayıflaması ve yansımasını önemli ölçüde azaltır. Mükemmel titreşim ve şok direncine sahiptir, bu da karmaşık ve sert ortamları kolaylıkla ele almasını sağlar.
Açıklama
Ürün Giriş
Bu terminal konektörleri olağanüstü performansa sahiptir. Sinyalleri DC ~ 110GHz'den ultra geniş RF frekans bandı boyunca etkili bir şekilde iletebilir, sinyal bütünlüğünü büyük ölçüde koruyabilir ve sinyal zayıflaması ve yansımasını önemli ölçüde azaltır. Mükemmel titreşim ve şok direncine sahiptir, bu da karmaşık ve sert ortamları kolaylıkla ele almasını sağlar. Ayrıca, yüksek güvenilirlik bağlantıları sağlayarak çok sayıda eklemeye ve kaldırmaya dayanabilir.
Basit bir değiştirme ve kolay sökme ve onarmaya izin veren bakım kolaylığı konusunda mükemmeldir. Yaygın olarak kullanılan 50 ohm'luk eşleşen bir empedansla, düşük yerleştirme kaybına sahiptir ve sinyal enerji kaybını etkili bir şekilde en aza indirir. SMA, 2.92mm, 2.4mm, GPO (SMP), GPPO (mini-SMP) vb.
Ürün Vücut Stili
Terminal konektörleri öncelikle doğrudan bir tasarıma sahiptir. Bununla birlikte, bu konektörlerin bir alt kümesi, çeşitli kurulum gereksinimlerini karşılamak için esneklik sunan 90 derecelik açılı bir konfigürasyonda gelir.

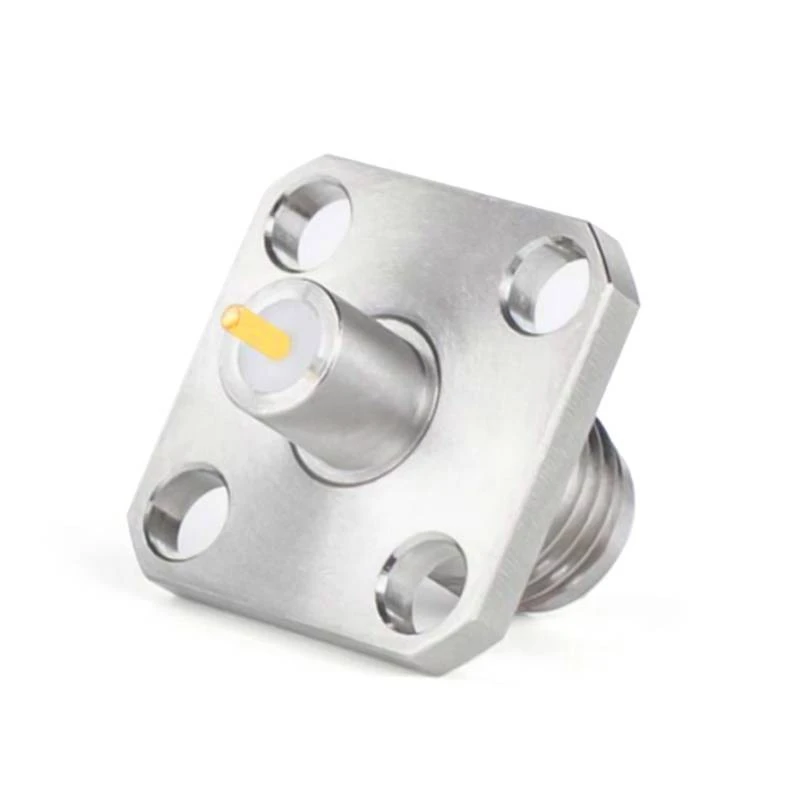

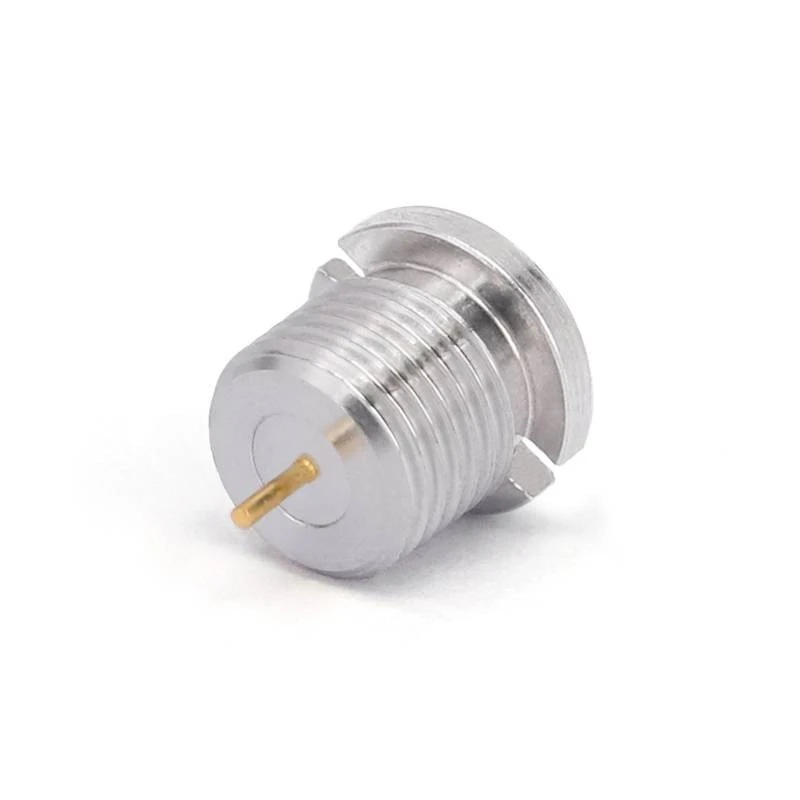

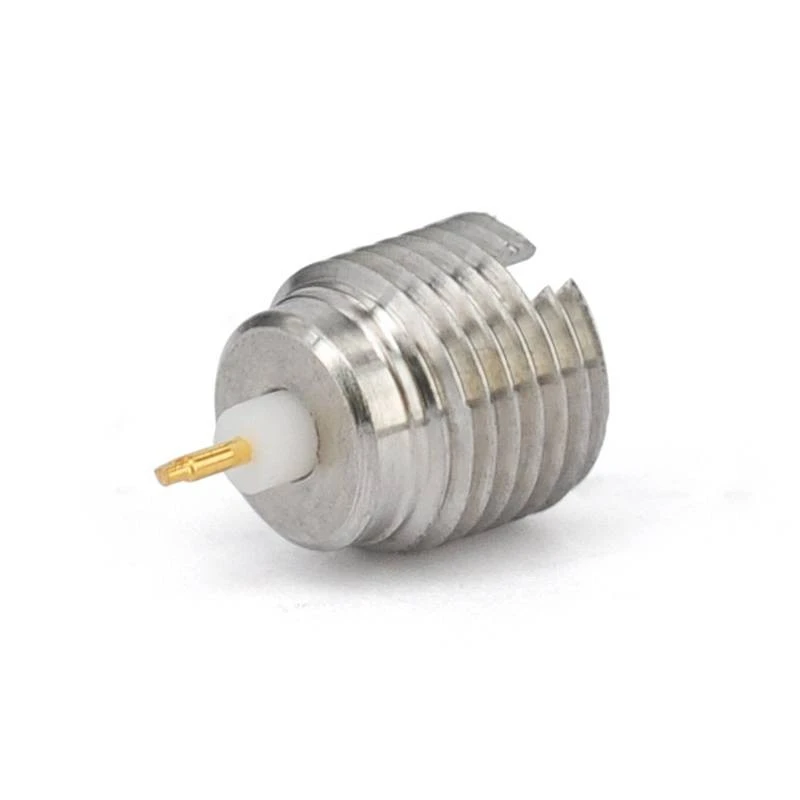

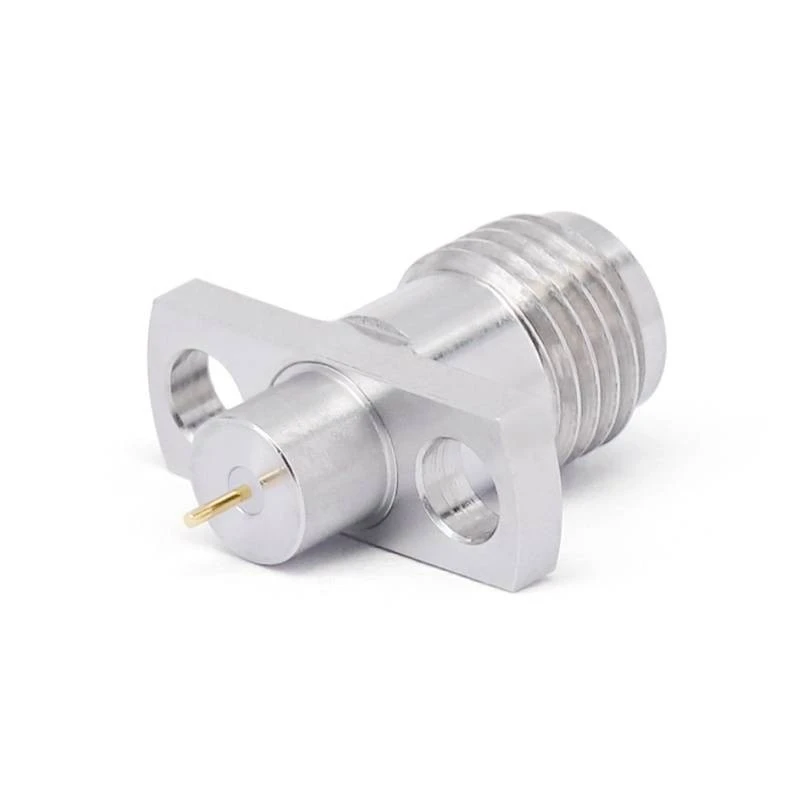

Kurulum açısından çeşitli seçenekler mevcuttur. Montaj flanşları, hem 4 - deliği hem de 2 - delik yapılandırmalarını içerir ve farklı kurulumlarda güvenli ekleme sağlar. Ek olarak, harici iş parçacıklı arayüzlere sahip terminal konektörler güvenilir bağlantılar ve kolay kurulum sağlar.
Ürün uygulaması
Muhafazalar veya boşluklarla arayüz söz konusu olduğunda, terminal konektörleri üç farklı geçiş yöntemini destekler. Hava - dielektrik duvar - penetrasyon yöntemi, minimum parazit ile verimli sinyal iletimi sağlar. Yalıtım - dielektrik duvar - penetrasyon seçeneği, katı yalıtım gerektiren uygulamalar için uygun gelişmiş elektrik izolasyonu sunar. Metal - dielektrik duvar - penetrasyon yöntemi, yüksek performans ve sağlam ortamlar için ideal olan üstün ekranlama ve mekanik sağlamlık sağlar.
Olağanüstü performanslarıyla, bu terminal konektörleri iletişim altyapısı alanında yaygın olarak kullanılmaktadır ve baz istasyonlarının, uydu iletişim ekipmanlarının ve kablosuz yerel alan ağı (WLAN) sistemlerinin vazgeçilmez anahtar bileşenleridir. Çeşitli cihazların alıcı -verici sistemlerinde, antenler ve çeşitli alıcı -verici modülleri gibi RF bileşenleriyle etkili bir şekilde eşleşebilir, RF sinyallerinin doğru girişini ve çıkışını sağlar ve tüm iletişim bağlantısının kararlı ve verimli çalışmasına katkıda bulunabilirler.
Tedarik SSS
Ürün spesifikasyon verileri
|
Konfigürasyon |
|
|
Bağlayıcı tipi |
SMA/3.5mm/2.92mm/2.4mm/1.85mm/1. 0 mm/gpo/gpo |
|
Konektör empedansı |
50 ohm |
|
Bağlayıcı polaritesi |
Standart |
|
Bağlayıcı Bağlantı Yöntemi |
Düz/dik açı |
|
Ek yöntemi |
terminal |
|
Malzeme Bilgileri |
|
|
Orta temas |
Küp altın kaplama |
|
Dış temas |
Pirinç altın kaplama ve paslanmaz çelik |
|
Vücut |
Pirinç altın kaplama ve paslanmaz çelik |
|
Dielektrik |
PEI/PTFE |
|
Çevresel Veriler |
|
|
Sıcaklık aralığı |
-55 derecesi +165 derecesi |
|
2011/65/AB (ROHS) |
Uyumlu |
Ürün türü

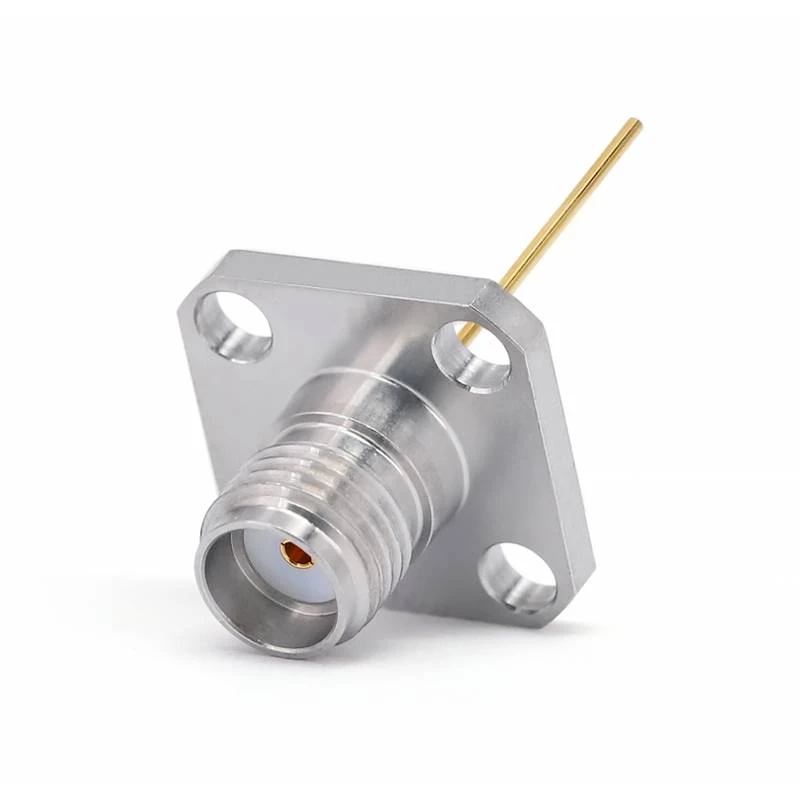

| SMA terminal konektörleri | |||||
 |
 |
||||
|
Suka |
Sıklık |
Pin L |
Pim |
VSWR |
Kurulum |
|

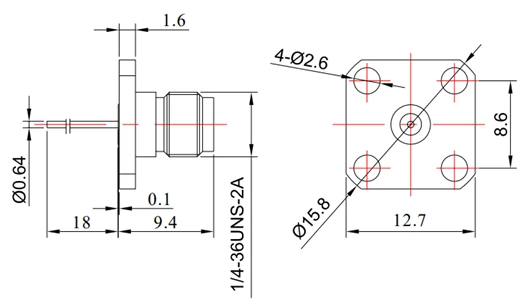

Fr 2- SMA-KFD0110 |
DC - 26. 5GHz |
18 mm |
0. 64mm |
1.15 |
Vidalı kilitleme |
 |
 |
|||||
|
Suka |
Sıklık |
Pin L |
Pim |
İrtibat D |
VSWR |
Kurulum |
|
Fr 2- SMA-KFD0101 |
DC - 26. 5GHz |
2 mm |
0. 8mm |
4 mm |
1.15 |
Vidalı kilitleme |
 |
 |
|||||
|
Suka |
Sıklık |
Pin L |
Pim |
Dielektrik d |
VSWR |
Kurulum |
|
Fr 2- SMA-KFD0405A |
DC - 26. 5GHz |
1,3 mm |
0. 4mm |
3.2mm |
1.15 |
Vidalı kilitleme |
| SMA terminal konektörleri | |||||
 |
 |
||||
|
Suka |
Sıklık |
Pin L |
Pim |
VSWR |
Kurulum |
|

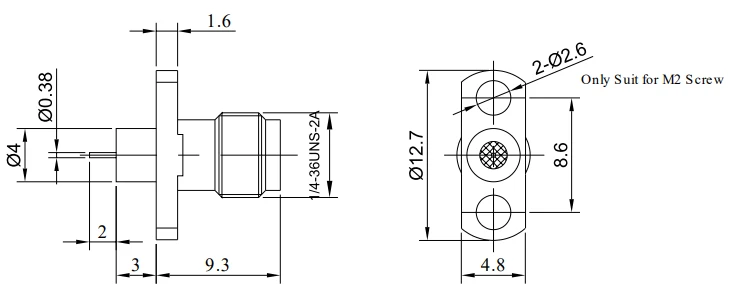

Fr 2- SMA-KFD0702 |
DC - 26. 5GHz |
2 mm |
0. 38mm |
1.15 |
Vidalı kilitleme |
|
2.92mm terminal konektörleri |
||||||
|
|
|
|||||
|
Suka |
Sıklık |
Pin L |
Pim |
Dielektrik d |
VSWR |
Kurulum |
|
Fr 2-2. 92- kfd0705 |
DC - 26. 5GHz |
1.5 mm |
0. 30mm |
1.67mm |
1.15 |
Vidalı kilitleme |
 |
 |
|||||
|
Suka |
Sıklık |
Pin L |
Pim |
İrtibat D |
VSWR |
Kurulum |
|

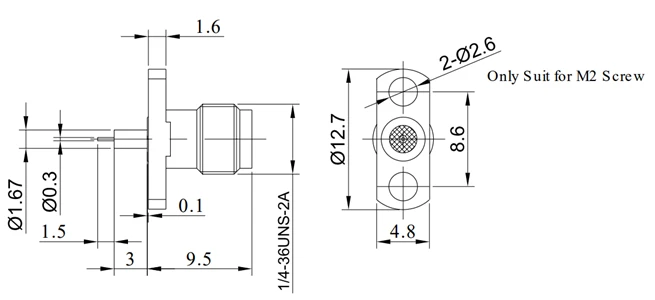

Fr 2-2. 92- kfd0402 |
DC - 26. 5GHz |
1.5 mm |
0. 3mm |
4 mm |
1.15 |
Vidalı kilitleme |
 |
 |
|||||
|
Suka |
Sıklık |
Pin L |
Pim |
Dielektrik d |
VSWR |
Kurulum |
|
Fr 2-2. 92- kfd0405 |
DC - 26. 5GHz |
1.5 mm |
0. 3mm |
1.67mm |
1.15 |
Vidalı kilitleme |
|
GPO (SMP) ve GPPO (Mini-SMP) Terminal Konektörleri |
||||||
 |
 |
|||||
|
Suka |
Sıklık |
Pin L |
Pim |
İrtibat D |
VSWR |
Kurulum |
|
Fr 2- gppo (m) -jd 1- f |
DC - 65 GHz |
1.8 mm |
0. 30mm |
2.18mm |
1.32@18ghz |
Lehimleme |
 |
 |
|||||
|
Suka |
Sıklık |
Pin L |
Pim |
Vida |
VSWR |
Kurulum |
|

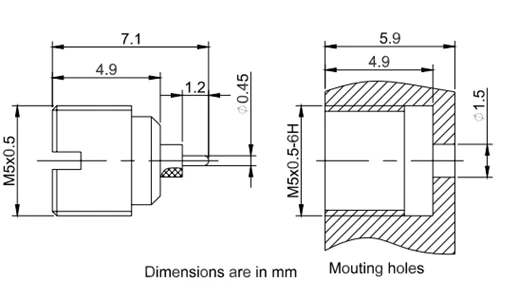

Fr 2- gpo-jyd12g |
DC - 26. 5GHz |
1.2mm |
0. 45mm |
M5*0.5 |
1.40 |
Vidalı diş |
 |
 |
|||||
|
Suka |
Sıklık |
Pin L |
Pim |
Vida |
VSWR |
Kurulum |
|
Fr 2- gppo-jyd 2- f |
DC - 40 GHz |
1 mm |
0. 3mm |
M4*0.5_6g |
1.22 |
Vidalı diş |
|

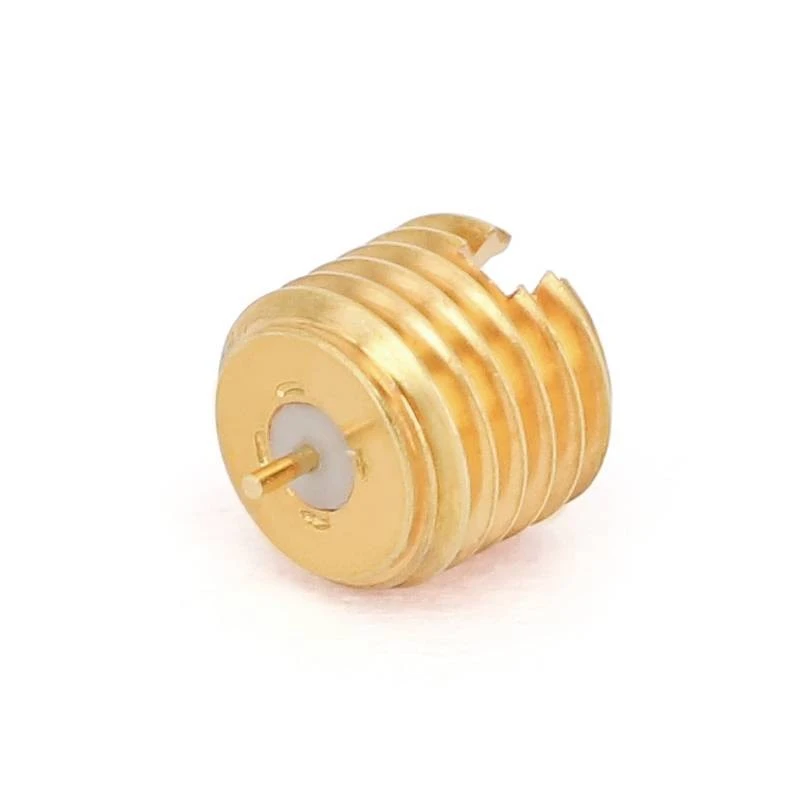

GPO (SMP) terminal konektörleri |
||||||
 |
 |
|||||
|
Suka |
Sıklık |
Pin L |
Pim |
Vida |
VSWR |
Kurulum |
|
Fr 2- gpo-jyd26ag-l |
DC - 26. 5GHz |
2 mm |
0. 45mm |
M5*0.5 |
1.40 |
Vidalı diş |
 |
 |
|||||
|
Suka |
Sıklık |
Pin L |
Pim |
Vida |
VSWR |
Kurulum |
|
Fr 2- gpo-jyd26g-l |
DC - 40 GHz |
2 mm |
0. 7mm |
M5*0.5 |
1.43 |
Vidalı diş |
