Boynuz anteninin çalışma prensibi
Mesaj bırakın
1. Temel yapı

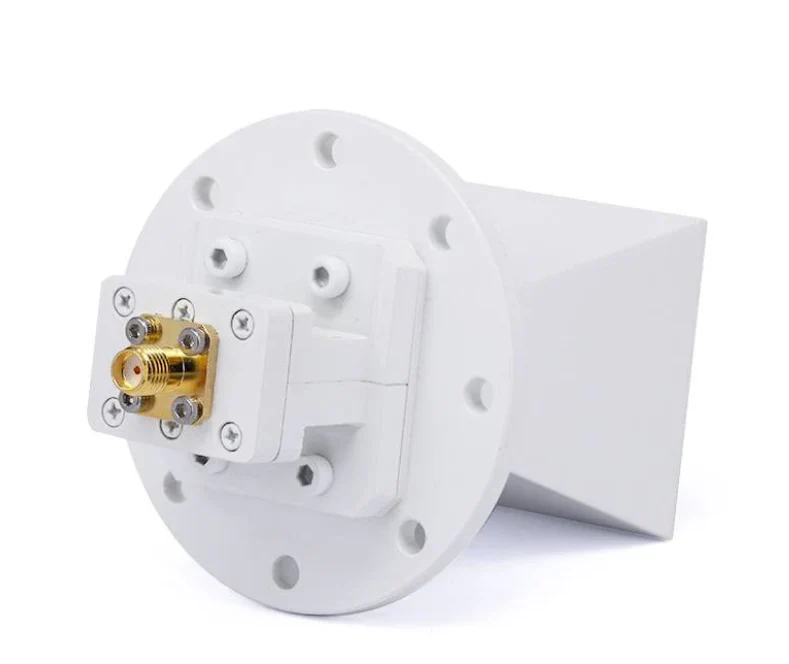

Bir boynuz anteni tipik olarak bir boynuz şeklinde iletken bir yapıdan oluşur, geniş uç dışarıya bakar ve besleme kaynağına bağlanan dar uç . Boynuzun şekli, tasarım gereksinimlerine bağlı olarak dikdörtgen, dairesel veya diğer formlar olabilir .
2. Çalışma prensibi
Boynuz anteninin çalışma prensibi, bir dalga kılavuzu yoluyla elektromanyetik dalgaların yayılmasına ve radyasyonuna dayanmaktadır:
Besleme kaynağı: Bir boynuz anteninin besleme kaynağı, tipik olarak elektromanyetik dalga sinyalini boynuzun dar ucuna ("boynuz ağız" olarak adlandırılır) sağlayan bir dalga kılavuzu veya mikrodalga iletim hattıdır.
Dalga kılavuzu işlevi: Boynuzun dar ucu genellikle yüksek frekanslı sinyalleri etkili bir şekilde yönlendiren bir dalga kılavuzuna bağlanır . Dalga kılavuzu elektromanyetik dalgayı boynuzun açıklığına aktarır .
Radyasyon işlemi: Elektromanyetik dalga boynuzun dar ucuna girdiğinde, sinyalin elektrik ve manyetik alanları genişlemeye başlar . Boynuz şekli, gelen elektromanyetik dalgayı yavaş yavaş uzayda yayılan yayılan dalgalara dönüştürür .
Radyasyon paterni: Boynuz anteninin radyasyon paterni nispeten eşittir, iyi yönlülük . Sinyal boynuzun açıklığından yayılır, tipik olarak konik bir ışın oluşturur .
3. Avantajlar
Yüksek kazanç: Güçlü yönlülüğü nedeniyle, boynuz anteni sinyalleri odaklayabilir ve . kazancını artırabilir.
Geniş bant genişliği: Boynuz anteni geniş bir frekans tepkisine sahiptir, bu da onu birden fazla frekans aralığında sinyaller için uygun hale getirir .
Basit Yapı: Boynuz anteni basit bir tasarıma sahiptir, üretimi kolaydır ve nispeten yüksek güç seviyelerini işleyebilir .
4. Başvuru
Boynuz antenleri şu şekillerde yaygın olarak kullanılır:
Mikrodalga ve RF iletişimi
Radar sistemleri
Uydu iletişimi
Elektronik Ölçüm Aletleri
Radyo Astronomi Gözlemleri
Özetle, boynuz anteni, elektromanyetik dalgaları bir dalga kılavuzundan uzayda yayılan dalgalara dönüştürerek çalışır, yüksek kazanç ve güçlü yönlülük sağlar . Çeşitli yüksek frekanslı sinyal iletim uygulamalarında kullanılır .
