Elle oluşturulabilir kablo düzenekleri
El Oluşturabilir Kablo Montajları Yarı Flexable Coaks, çoklu alanlarda önemli bir rol oynayan yüksek performanslı yarı esnek bir koaksiyel kablo montajıdır . Bu ürün, mükemmel tasarımı ve güvenilir performansı ile profesyonel bir ekip tarafından hazırlanmıştır, bu tür çeşitli endüstrilerin ihtiyaçlarını karşılıyor . { 086 "ve 141" .
Açıklama
El Oluşturabilir Kablo Montajları Yarı Flexable Coaks, çoklu alanlarda önemli bir rol oynayan yüksek performanslı yarı esnek bir koaksiyel kablo montajıdır . Bu ürün, mükemmel tasarımı ve güvenilir performansı ile profesyonel bir ekip tarafından hazırlanmıştır, bu tür çeşitli endüstrilerin ihtiyaçlarını karşılıyor . { 086 "ve 141" .

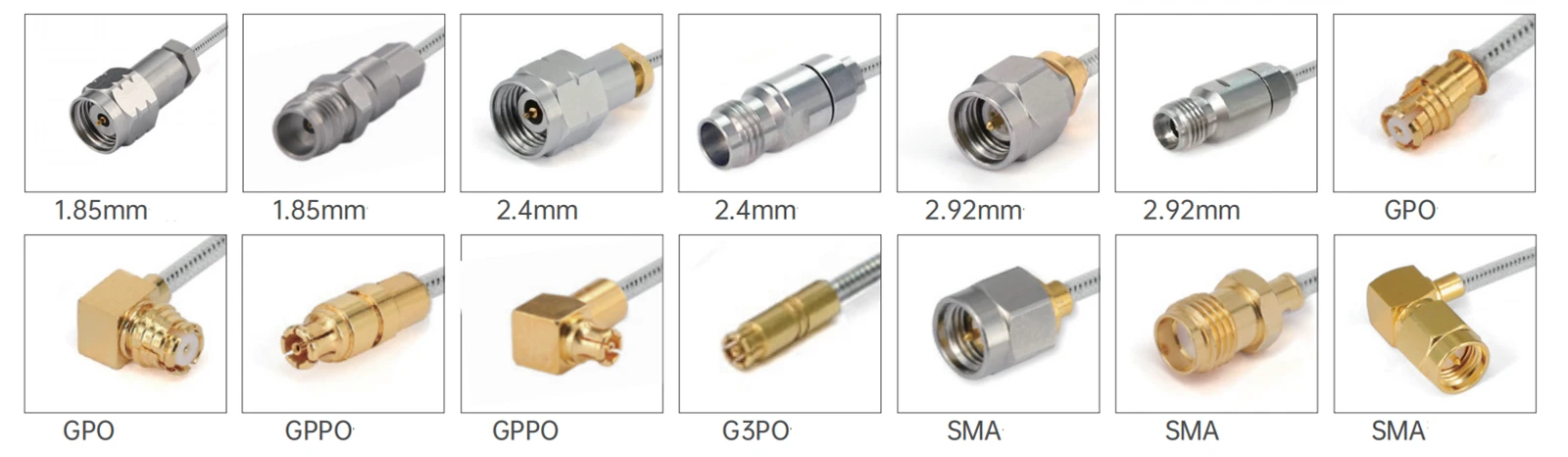

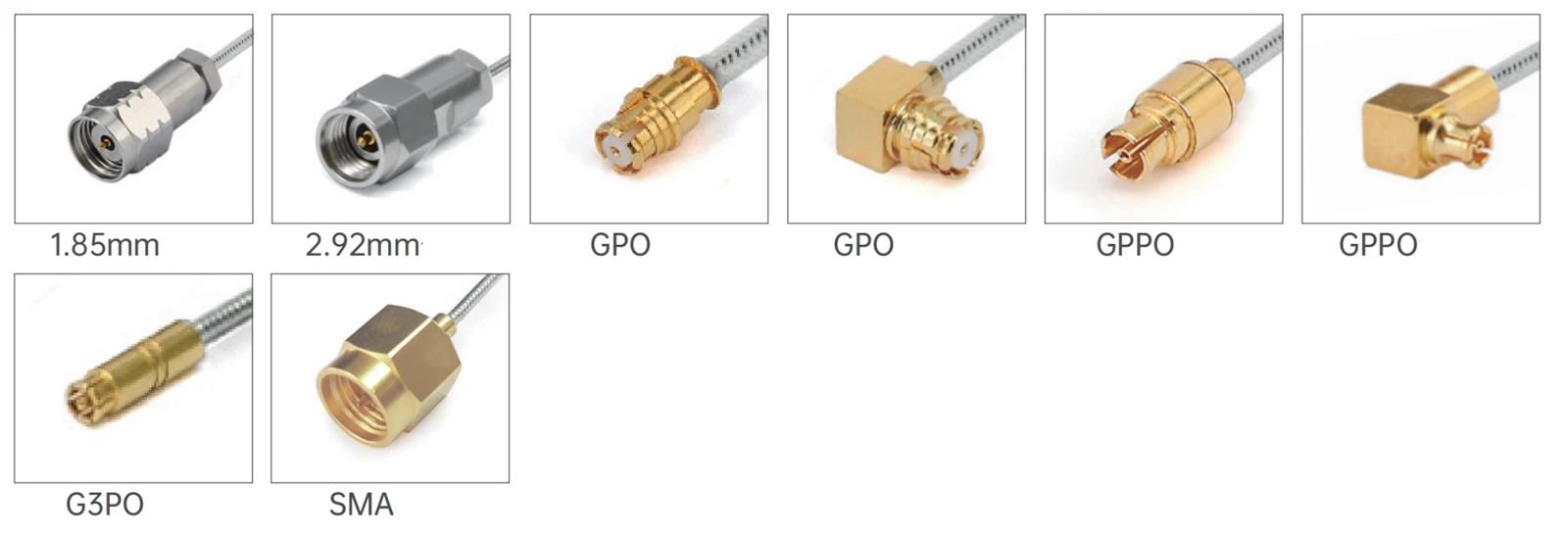

Buna ek olarak, ürün konektör türleri, empedans, polarite, montaj yöntemleri, kontak ve konut malzemeleri .} arasında 1 . 85mm, 2 . 4mm, 2 .}}} 4mm, 2 .} 92mm, sma, g3po, gppo, mmxp,; Empedans 50 ohm'dur ve polarite standarttır. Çeşitli montaj yöntemleri vardır ve kontaklar ve muhafazalar, altınla kaplanmış pirinç, altın ile kaplanmış berilyum bakır ve iyi elektrik iletkenliği ve korozyon direnci sağlamak için pasifleştirilmiş paslanmaz çelik gibi malzemelerden yapılmıştır.
Ürün Giriş
FR701 & FR702/GUT -047- Form 047 "Serisi ve FR711 & FR712/GUT -085- Form 086" Serisi . Serisi . Ürünleri, yapısal boyutlarda farklı seriden farklı seriden ürünler ve elektriksel performanslarda fr70 Fr702/gut -047- form 047 "serisi 0 . 29 ± 0 . 0127mm, FR711 & Gut-085- Form 086" serisi 0 .} 51 ± 0.0127mm'dir. Farklı frekanslar için karşılık gelen zayıflama ve güç verileri sağlanır. Farklı uygulama senaryolarının gereksinimlerini karşılamak için birden fazla yaygın model ve teknik gösterge de vardır.
Elektrik performansı açısından, merkez iletken, katı bir PTFE izolatörü ve bir kalaylı bakır tel dış iletken ile birleştirilen gümüş kaplı bakır kaplı çeliktir . Düşük kapasitans (95.1pf/m), yüksek yayılma hızı (%70) ve mükemmel koruma etkinliği içerir (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Ürün uygulaması
Bükülebilir olma ve mükemmel elektriksel performansa sahip olma özellikleri nedeniyle, iletişim, elektronik cihazlar ve test ve ölçüm . gibi alanlarda yaygın olarak kullanılmaktadır - iletişim ağlarının saha tespiti ve sorun giderme, yarı - esnek kablolar . {. {., geçici bağlantı kabloları {., geçici bağlantı kabloları {., geçici bağlantı kabloları {{{3} { Algılama çalışmasının verimli bir şekilde tamamlanmasını sağlayarak farklı cihazlar arasında test bağlantıları oluşturun .
Önemli Notlar
1. Özel uzunluk kablo düzenekleri için lütfen uzunluk bilgilerinizi ödeme sayfasında bırakmayı unutmayın;
2. Tüm kablo düzenekleri faz eşleşmiş çiftler veya gruplarla sağlanabilir; Faz eşleşmesi için kablolara ihtiyacınız varsa, lütfen bize e -posta gönderin: sales@flexirf.com
Ürün spesifikasyon verileri
|
Konfigürasyon |
|
|
Konektör 1 Türü |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo |
|
Konektör 1 empedans |
50 ohm |
|
Konektör 1 Polarite |
Standart |
|
Konektör 2 Türü |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/ |
|
Konektör 2 empedansı |
50 ohm |
|
Konektör 2 Polaritesi |
Standart |
|
Bağlayıcı Bağlantı Yöntemi |
Hiçbiri |
|
Bağlayıcı gövde stili |
Düz ve dik açı |
|
Malzeme Bilgileri |
|
|
Orta temas |
Pirinç altın kaplama, berilyum bakır altın kaplama |
|
Dış temas |
Pirinç altın kaplama, berilyum bakır altın kaplama, paslanmaz çelik pasifleştirilmiş |
|
Vücut |
Pirinç altın kaplama, berilyum bakır altın, paslanmaz çelik pasifleştirilmiş |
|
Dielektrik |
PEI/PTFE |
|
Çevresel Veriler |
|
|
Sıcaklık aralığı |
-40 derecesi +165 derecesi |
|
2011/65/AB (ROHS) |
Uyumlu |
|
Kablo özellikleri |
|
|
Merkez şefi |
Gümüş Kaplama Copperweld |
|
Dielektrik |
Katı PTFE |
|
Ceket |
Yok veya Fep |
|
Kapasitans (PF/M) |
95.1 |
|
Yayılma hızı (%) |
70 |
|
Koruma etkinliği |
<-100dB @ 1GHz |
|
Güç kullanma |
10watt @ 18GHz deniz seviyesinde, VSWR1.0 |
Ürün türü
| FR701 & FR702/Gut -047- Form 047 "Seri Kablo Montajı | ||||
 |
Yapı malzemesi çapı (mm) |
|||
|
1 |
İç şef |
Gümüş kaplamalı bakır kaplı çelik |
0.29±0.0127 |
|
|
2 |
Yalıtkan |
Katı PTFE |
0.94±0.0254 |
|
|
3 |
Dış iletken |
Kalaylı bakır tel |
1.19±0.05 |
|
|
4 |
Ceket |
Fep |
1.6±0.13 |
|
| Zayıflatma, güç (20 derece deniz seviyesinde test koşulu) | |||||
|
Frekans (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Zayıflatma (DB/M) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Güç (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Ortak modeller ve teknik göstergeler
|
|||||
|
Resim |
Suka |
Konektör 1 |
Konektör 2 |
Frekans |
Dönüş Kaybı/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2 delikli flanşlı 2,92mm dişi |
G3PO (SMPS) Kadın |
DC -40 GHz |
12dB |
|
|
Fr 701-292 mg3pf-xxx |
2.92mm erkek |
G3PO (SMPS) Kadın |
DC -40 GHz |
12dB |
|
|
Fr 701-292 fg3pf-xxx |
2.92mm kadın |
G3PO (SMPS) Kadın |
DC -40 GHz |
12dB |
|
|
Fr 701-185 mg3pf-xxx |
1.85mm erkek |
G3PO (SMPS) Kadın |
DC -67 GHz |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1.85mm kadın |
G3PO (SMPS) Kadın |
DC -67 GHz |
10db |
| FR711 & FR712/Gut -085- Form 086 "Seri Kablo Montajı | ||||
 |
Yapı malzemesi çapı (mm) |
|||
|
1 |
İç şef |
Gümüş kaplı bakır kaplı stee |
0.51±0.0127 |
|
|
2 |
Yalıtkan |
Katı PTFE |
1.69±0.0254 |
|
|
3 |
Dış iletken |
Kalaylı bakır tel |
2.2±0.05 |
|
|
4 |
Ceket |
Fep |
2.54 |
|
| Zayıflatma, güç (20 derece deniz seviyesinde test koşulu) | |||||
|
Frekans (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Zayıflatma (DB/M) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Güç (W) |
253 |
157 |
69 |
47 |
33 |
| Ortak modeller ve teknik göstergeler |
 |
|
Fr712/gut -085- form-fep (fep ceketli) |
|||||
|
Resim |
Suka |
Konektör 1 |
Konektör 2 |
Frekans |
Dönüş Kaybı/VSWR |
|
|
Fr 712- smmsmm-xxx |
SMA erkek |
SMA erkek |
DC -26.5 GHz |
1.35 |
|
|

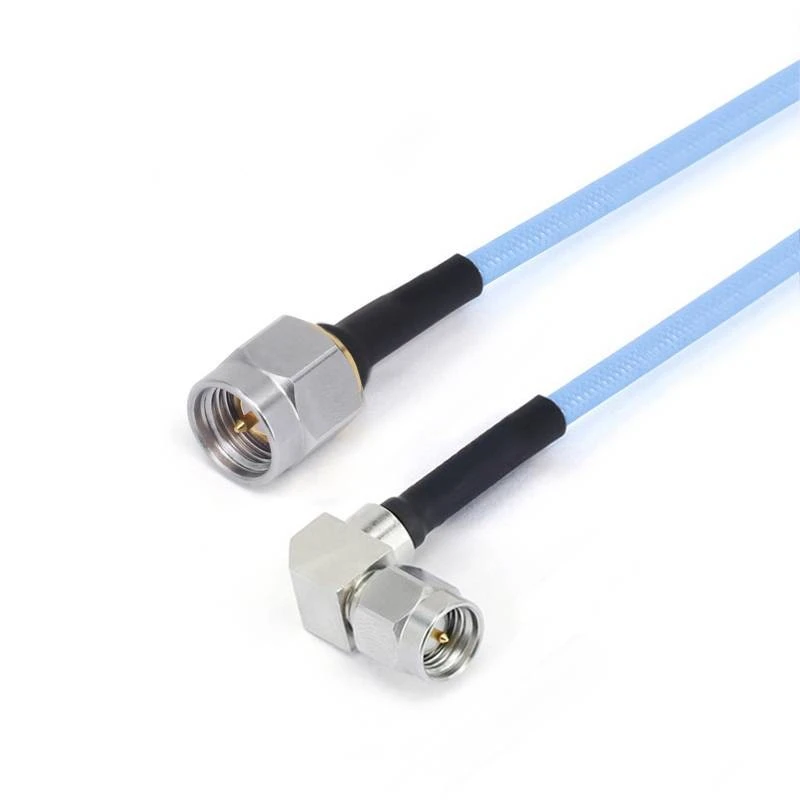

Fr 12- smmsmwm-xxx -18 g |
SMA erkek |
Dik açılı SMA erkek |
DC -18 GHz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
Dik açılı SMA erkek |
Dik açılı SMA erkek |
DC -18 GHz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
SMA erkek |
GPO (SMP) Kadın |
DC -26.5 GHz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
SMA erkek |
Dik açılı GPO (SMP) dişi |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
SMA erkek |
GPPO (mini-SMP) kadın |
DC -26.5 GHz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
SMA erkek |
Dik açılı GPPO (mini-SMP) dişi |
DC -26.5 GHz |
1.40 |
|
|

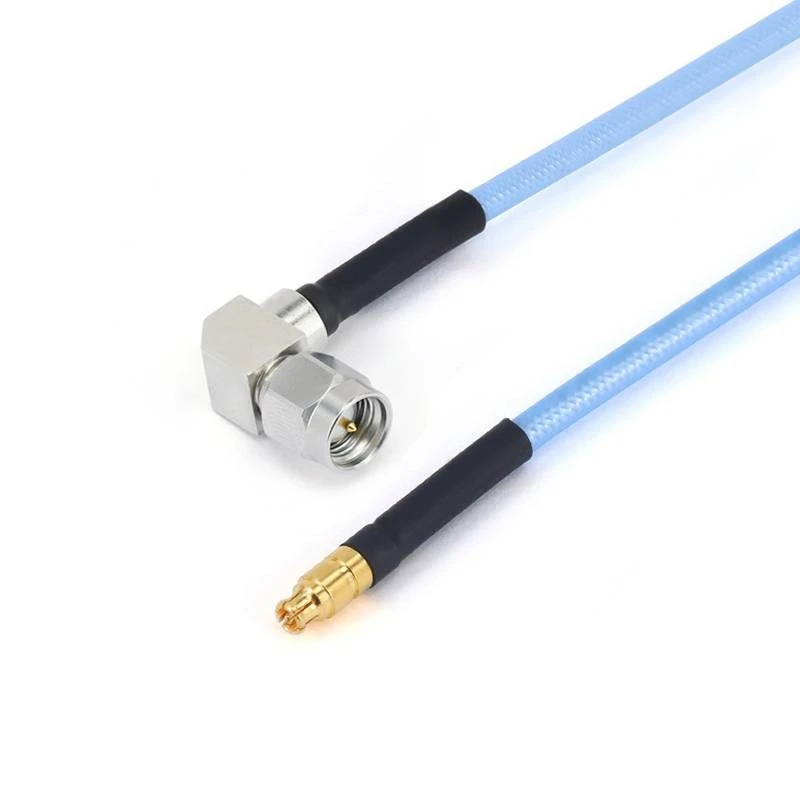

Fr 712- smwmgppf-xxx -18 g |
Dik açılı SMA erkek |
GPPO (mini-SMP) kadın |
DC -18 GHz |
15dB |
|
|

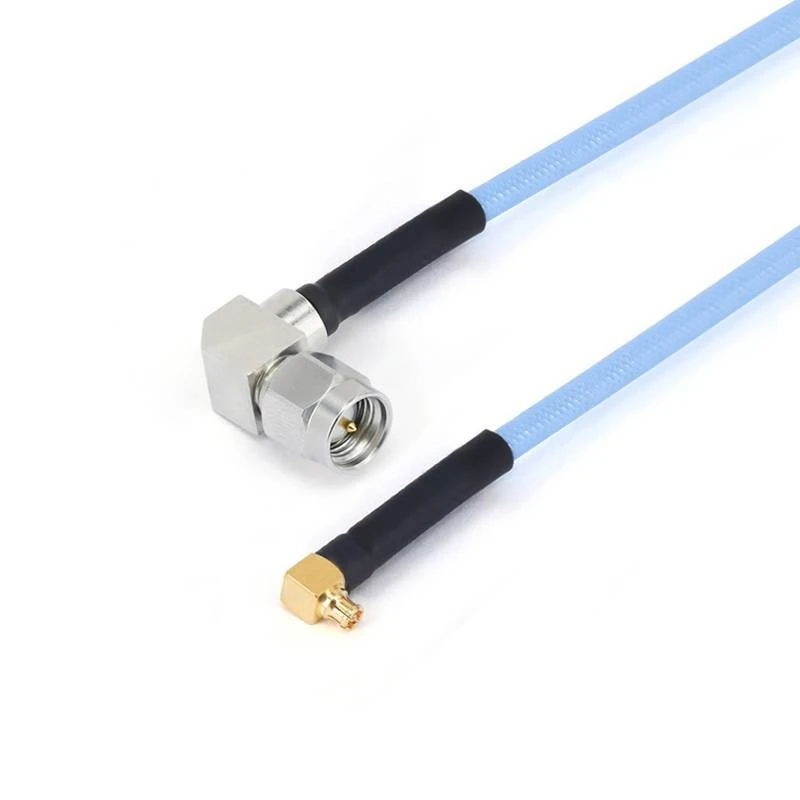

Fr 712- smwmgppwf-xxx -18 g |
Dik açılı SMA erkek |
Dik açılı GPPO (mini-SMP) dişi |
DC -18 GHz |
15dB |
|
|
Fr 712- smfgpf-xxx |
SMA kadın |
GPO (SMP) Kadın |
DC -18 GHz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
4 delikli flanşlı SMA dişi |
GPO (SMP) Kadın |
DC -18 GHz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
SMA kadın |
GPPO (mini-SMP) kadın |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
4 delikli flanşlı SMA dişi |
GPPO (mini-SMP) kadın |
DC -26.5 GHz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2.92mm erkek |
2.92mm erkek |
DC - 40 GHz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2.92mm erkek |
GPO (SMP) Kadın |
DC - 40 GHz |
10db |
|
|
Fr 712-292 mgpwf-xxx |
2.92mm erkek |
Dik açılı GPO (SMP) dişi |
DC - 40 GHz |
10db |
|
|
Fr 712-292 fgpf-xxx |
2.92mm kadın |
GPO (SMP) Kadın |
DC - 40 GHz |
10db |
|
|
Fr 712-292 ffgpf-xxx |
4 delikli flanşlı 2.92mm dişi |
GPO (SMP) Kadın |
DC - 40 GHz |
10db |
|
|
Fr 712-292 mgppf-xxx |
2.92mm erkek |
GPPO (mini-SMP) kadın |
DC - 40 GHz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2.92mm erkek |
Dik açılı GPPO (mini-SMP) dişi |
DC - 40 GHz |
14db |
|
|
Fr 712-292 fgppf-xxx |
2.92mm kadın |
GPPO (mini-SMP) kadın |
DC - 40 GHz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
4 delikli flanşlı 2.92mm dişi |
GPPO (mini-SMP) kadın |
DC - 40 GHz |
14db |
|
|
Fr 712-292 mg3pf-xxx |
2.92mm erkek |
G3PO (SMPS) Kadın |
DC - 40 GHz |
12dB |
|
|
Fr 712-292 fg3pf-xxx |
2.92mm kadın |
G3PO (SMPS) Kadın |
DC - 40 GHz |
12dB |
|
|
Fr 712-292 ffg3pf-xxx |
4 delikli flanşlı 2.92mm dişi |
G3PO (SMPS) Kadın |
DC - 40 GHz |
12dB |
|
|
Fr 712-185 mg3pf-xxx |
1.85mm erkek |
G3PO (SMPS) Kadın |
DC - 67 GHz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1.85mm kadın |
G3PO (SMPS) Kadın |
DC - 67 GHz |
10db |
|
|
Fr 712-185 ffg3pf-xxx |
4 delikli flanşlı 1.85mm dişi |
G3PO (SMPS) Kadın |
DC - 67 GHz |
10db |
|
Fr711/gut -085- formu (FEP ceketsiz) |
|||||
|
Resim |
Suka |
Konektör 1 |
Konektör 2 |
Frekans |
Dönüş Kaybı/VSWR |
|
|
Fr 711- smmsmm-xxx |
SMA erkek |
SMA erkek |
DC -26.5 GHz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
SMA erkek |
Dik açılı SMA erkek |
DC -18 GHz |
1.35 |
|
|

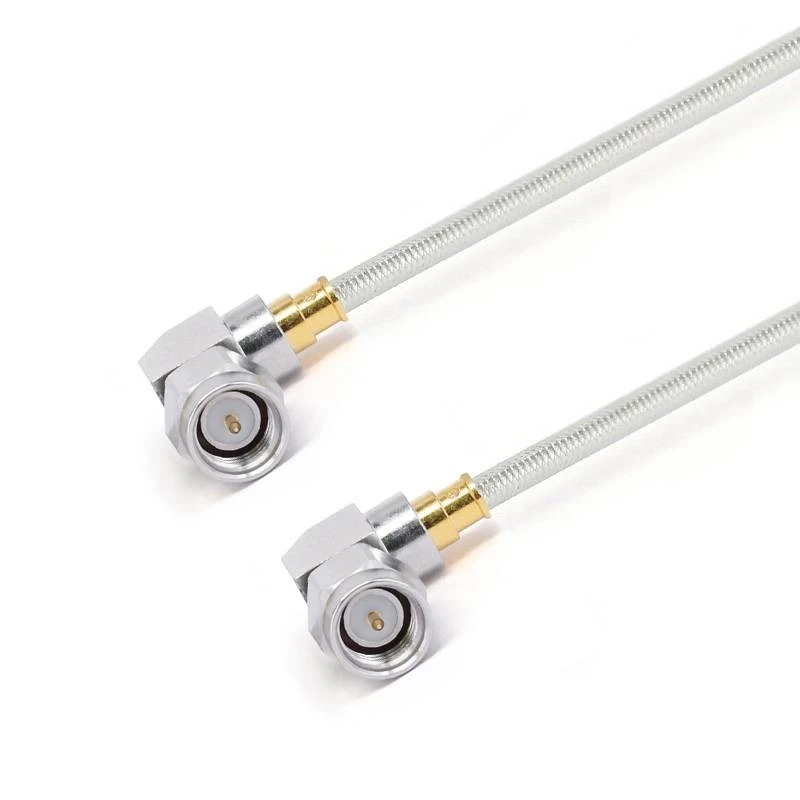

Fr 711- smwmsmwm-xxx -18 g |
Dik açılı SMA erkek |
Dik açılı SMA erkek |
DC -18 GHz |
1.40 |
|
|

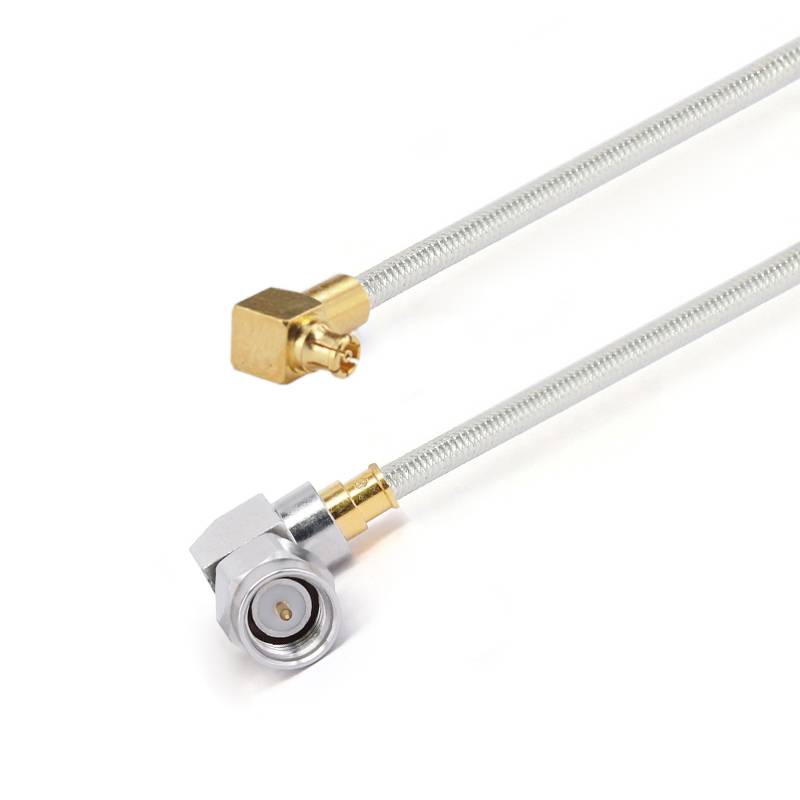

Fr 711- smwmgppwf-xxx -18 g |
Dik açılı SMA erkek |
Dik açılı GPPO (mini-SMP) dişi |
DC -18 GHz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2.92mm erkek |
Mmpx erkek |
DC -40 GHz |
14db |
|
|
R 711-292 mmmpxf-xxx |
2.92mm erkek |
Mmpx kadın |
DC -40 GHz |
14db |
|
|
Fr 711-24 mmmpxm-xxx |
2.4mm erkek |
Mmpx erkek |
DC -50 GHz |
12dB |
|
|
Fr 711-24 mmmpxf-xxx |
2.4mm erkek |
Mmpx kadın |
DC -50 GHz |
12dB |
|
|
Fr 711-185 mmmpxm-xxx |
1.85mm erkek |
Mmpx erkek |
DC -67 GHz |
10db |
|
|
Fr 711-185 mmmpxf-xxx |
1.85mm erkek |
Mmpx kadın |
DC -67 GHz |
10db |
|
|
Fr 711-185 mg3pf-xxx |
1.85mm erkek |
G3PO (SMPS) Dişi |
DC -67 GHz |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1.85mm kadın |
G3PO (SMPS) Dişi |
DC -67 GHz |
10db |
|
|
Fr 711-185 ffg3pf-xxx |
4 delikli flanşlı 1.85mm dişi |
G3PO (SMPS) Dişi |
DC -67 GHz |
10db |
